Кронштейн 3 крепления вала рулевого управления ВАЗ 2110 и его труба 10 соединяются между собой шарнирно двумя пластинами 9 при помощи четырех болтов с пластмассовыми 6 и металлическими 5 втулками. При таком соединении труба вместе с верхним валом рулевого управления машин ваз 2110, ваз 2111, ваз 2112 имеет как угловое, так и осевое перемещение относительно кронштейна 3. Угловое перемещение проводится на величину прорези Р в направляющей пластине угловой регулировки, которая приваривается к трубе, а осевое - на величину прорези С в направляющей осевой регулировки кронштейна 3.

Таким образом, можно менять угол наклона рулевой колонки и перемещать ее вдоль оси в пределах длины пазов С и Р. Для фиксации трубы 10 относительно кронштейна 3 имеется рычаг 20 регулировки положения рулевой колонки. В его ступице нарезаны шлицы, при помощи которых он соединяется с регулировочной втулкой 23 и фиксируется на ее шлицах стопорным кольцом 21. Втулка 23 навертывается на стяжной болт 24, который проходит через прорези направляющих пластин трубы 10 и кронштейна 3. На болту установлена распорная втулка 25. Под головкой болта 24 выполнен прямоугольный выступ или устанавливается приварная деталь с выступами, вследствие чего болт фиксируется от проворачивания. При повороте рычага 20 вниз снижается усилие крепления направляющих пластин, что позволяет вручную изменить угол наклона рулевой колонки. После установки рулевой колонки в требуемое положение в осевом направлении, стяжной болт на валу шестерни затягивается, а регулировочный рычаг 20 поднимается вверх и колонка фиксируется в установленном положении. Пружины 22 кронштейна 3 крепления вала рулевого управления подтягивают трубу кронштейна в верхнее положение, не позволяя свободного перемещения трубы кронштейна вниз при нижнем положении рычага 20.

4.2. Рулевой привод.

Рулевой привод состоит из двух составных рулевых тяг и поворотных рычагов 3 (см. рис.6) телескопических стоек передней подвески. Длина каждой рулевой тяги регулируется тягой 4, которая ввертывается в наконечники тяги 5 и 1 .Между торцами наконечников тяги и шестигранника рулевой тяги 4 должно быть расстояние: с внутренней стороны в пределах 10,8-14,2 мм, с наружной стороны - 10,6-16,3 мм. Это необходимо для надежного соединения тяги с наконечниками по длине резьбовых участков. В месте соединения наконечников рулевых тяг с резьбовыми участками регулировочной тяги, наконечники стягиваются болтами. В головке наружного наконечника тяги расположены детали шарового шарнира: вкладыш 37, палец 38 и пружина 36 вкладыша. Поворотный рычаг 3 приваривается к телескопической стойке передней подвески.

Рис. 6. Рулевой механизм в сборе с приводом:
1 - наконечник рулевой тяги; 2 - шаровой шарнир наконечника; 3 - поворотный рычаг; 4 - регулировочная тяга; 5,7 - внутренние наконечники рулевых тяг; 6 - болты крепления рулевых тяг к рейке; 8 - скоба крепления рулевого механизма; 9 - опора рулевого механизма; 10 - защитный чехол; 11 - стопорная пластина; 12 - соединительная пластина; 13 - резинометаллический шарнир; 14 - демпфирующие кольца; 15 - опорная втулка рейки; 16 - рейка; 17 - картер рулевого механизма; 18 - стяжной болт; 19 - фланец эластичной муфты; 20 - роликовый подшипник; 21 - приводная шестерня; 22 - шариковый подшипник; 23 - стопорное кольцо; 24 - защитная шайба; 25 - уплотнительное кольцо; 26 - гайка подшипника; 27 - промежуточный вал рулевого управления; 28 - пыльник; 29 - защитный колпачок; 30 - уплотнительное кольцо упора; 31 - упор рейки; 32 - пружина; 33 - гайка упора; 34 - стопорное кольцо гайки упора; 35 - заглушка; 36 - пружина вкладыша; 37 - вкладыш шарового пальца; 38 - шаровой палец; 39 - защитный колпачок; А, В - метки на пыльнике и картере; CD - поверхности на шаровом шарнире и поворотном рычаге

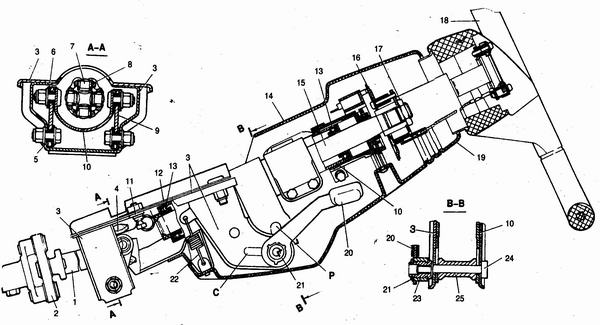

Рис. 7. Рулевая колонка:
1 - промежуточный вал рулевого управления; 2 - соединительная муфта; 3 - кронштейн крепления вала рулевого управления; 4 - карданный шарнир; 5 - распорная втулка; 6 - втулка опорной пластины; 7 - крестовина карданного шарнира; 8 - игольчатый подшипник крестовины; 9 - опорная пластина; 10 - труба кронштейна вала рулевого управления; 11 - фиксирующая пластина; 12 - приварной кронштейн кузова; 13 - подшипник вала рулевого управления; 14 - верхняя часть облицовочного кожуха; 15 - верхний вал рулевого управления; 16 - держатель контактных пластин; 17 - гайка крепления рулевого колеса; 18 - рулевое колесо; 19 - нижняя часть облицовочного кожуха; 20 - рычаг регулировки положения рулевой колонки; 21 - стопорное кольцо; 22 - оттяжная пружина; 23 - регулировочная втулка рычага; 24 - стяжной болт; 25 - распорная втулка

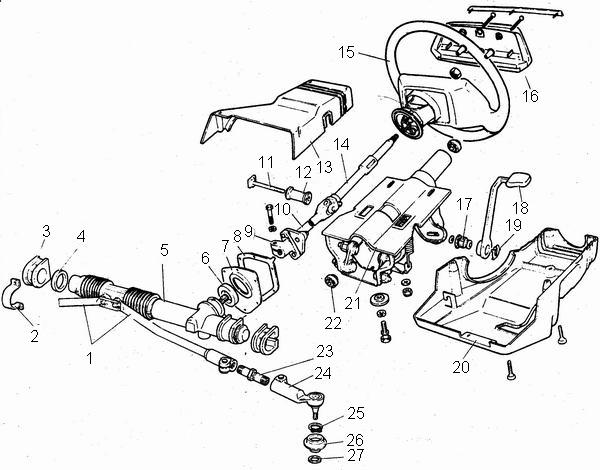

Рис. 8. Детали рулевого управления:
1 - внутренние наконечники рулевых тяг; 2 - скоба крепления рулевого механизма; 3 - опора рулевого механизма; 4 - распорное кольцо; 5 - рулевой механизм; 6 - уплотнительная прокладка; 7 - упорная пластина уплотнителя; 8 - уплотнитель; 9 - нижний фланец эластичной муфты; 10 - промежуточный вал рулевого управления; 11 - стяжной болт; 12 - распорная втулка; 13 - облицовочный кожух (верхняя часть); 14 - верхний вал рулевого управления; 15 - рулевое колесо; 16 - крышка выключателя сигнала; 17 - регулировочная втулка; 18 - рычаг регулировки положения рулевой колонки; 19 - стопорное кольцо; 20 – облицовочный кожух (нижняя часть); 21 - кронштейн крепления вала рулевого управления; 22 - подшипник вала рулевого управления; 23 - регулировочная тяга; 24 - наружный наконечник рулевой тяги; 25 - пружинное кольцо; 26 - защитный чехол; 27 - уплотнительное кольцо

5.  Рабочая тормозная система автомобиля.

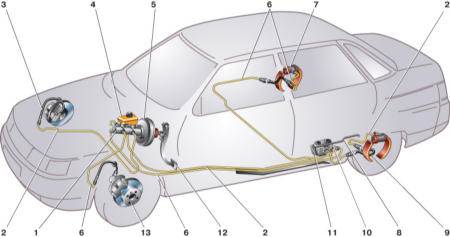

Рис. 9. Схема гидропривода тормозов. 1 – главный цилиндр гидропривода тормозов 2 – трубопровод контура "правый передний – левый задний тормоз" 3 – гибкий шланг переднего тормоза 4 – бачок главного цилиндра 5 – вакуумный усилитель 6 – трубопровод контура "левый передний – правый задний тормоз" 7 – тормозной механизм заднего колеса	8 – упругий рычаг привода регулятора давления 9 – гибкий шланг заднего тормоза 10 – регулятор давления 11 – рычаг привода регулятора давления 12 – педаль тормоза 13 – тормозной механизм переднего колеса

Рабочая тормозная система – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

5.1. Тормозной механизм.

Тормозные механизмы передних колес 13 – дисковые (на автомобилях ВАЗ-21103, -21113 и -2112 – вентилируемые), с однопоршневой плавающей скобой и сигнализатором износа тормозных накладок. Тормозные механизмы задних колес 7 – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок 4 с датчиком аварийного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель 5 расположен между педальным узлом и главным тормозным цилиндром 1 и крепится к кронштейну педального узла на двух шпильках. Усилитель – неразборной конструкции, при выходе из строя его следует заменить. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, запускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна уйти вперед. Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, отбирающего вакуум от впускного коллектора.

Регулятор давления задних тормозов 10 крепится двумя болтами к кронштейну в левой задней части кузова. Один из этих болтов (передний) также крепит вильчатый кронштейн рычага привода регулятора давления 11. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора. С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора давления. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот – с уменьшением нагрузки давление падает. В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.
