Разработка россыпных месторождений дражным способом (стр. 3 )

Для выбора способа можно использовать показатели приведенные в  таблице.

Таблица: Сравнительные показатели (для средних условий) технологической эффективности разработки золотосодержащих россыпей различными способами

Показатели	Способ разработки
Дражный	Бульдозерно-скреперный ; Экскаваторный	Гидравлический	Подземный
Удельный вес объёмов добычи и промывки продуктивных пород, %	74,5	13,7	9,2	2,6
Среднее содержание ценного компонента в 1 м3 песков (горной массы), весовых единиц	1,00	7,16	1,02	20,53

Определение удельного веса объёмов добычи и промывки продуктивных пород.

г д  = Vпобщ *100% / Vпробщ ; %

где: Vпобщ – суммарные запасы (объем) песков по разрабатываемым блокам, м3

Vпробщ – суммарный объём промышленных запасов по разрабатываемым блокам, м3

Принимается общая организация горных работ, которая включает определение:

Продолжительность сезона работы вскрышного и добычного оборудования в зависимости от климатических условий района месторождения: устанавливается количество рабочих дней в зимний и летний периоды года; Продолжительность смены; Количество рабочих суток (дней) по отдельным видам работ (очистка полигона, оттайка мерзлоты, предохранение от промерзания, вскрышные и добычные работы и пр.) – в виде циклограммы – сезонная (по месяцам), Годовые (сезонные) объемы работ по вскрыше торфов определяются через среднепромышленный коэффициент вскрыши.

Кср = Vтобщ / Vпобщ, м3/ м3

где: Vтобщ – суммарный объем торфов по разрабатываемым блокам, м3

Vпобщ – суммарные запасы (объем) песков по разрабатываемым блокам, м3

Производственная мощность предприятия по песка.

  Производительность драги. Календарный план работы драги.

  Производственная мощность предприятия по пескам устанавливается в зависимости от величины запасов песков и способа разработки: для дражного способа - расчетом сезонной производительности драги при рациональной продолжительности сезона работы.

  Производительность драги зависит от конструкции черпающего и маневрового устройств, физико-механических свойств пород, горно-геологических условий залегания россыпи, организации работ и продолжительности сезона разработки.

- Часовая производительность драги при непрерывной работе и постоянной скорости движения черпаковой цепи определяется по формуле:

Q часд = (60*nчер*E / p)* n н, м3/час

Где: nчер – число черпаний в минуту

Е – геометрическая ёмкость черпака, м3

Для 50 л драги  -  0,05 м3

Для 80 л драги – 0,08 м3

Для 150 л драги – 0,15 м3

Для 250 л драги – 0,25 м3

Для 380 л  драги – 0,38 м3

Для 400 л драги – 0,4 м3

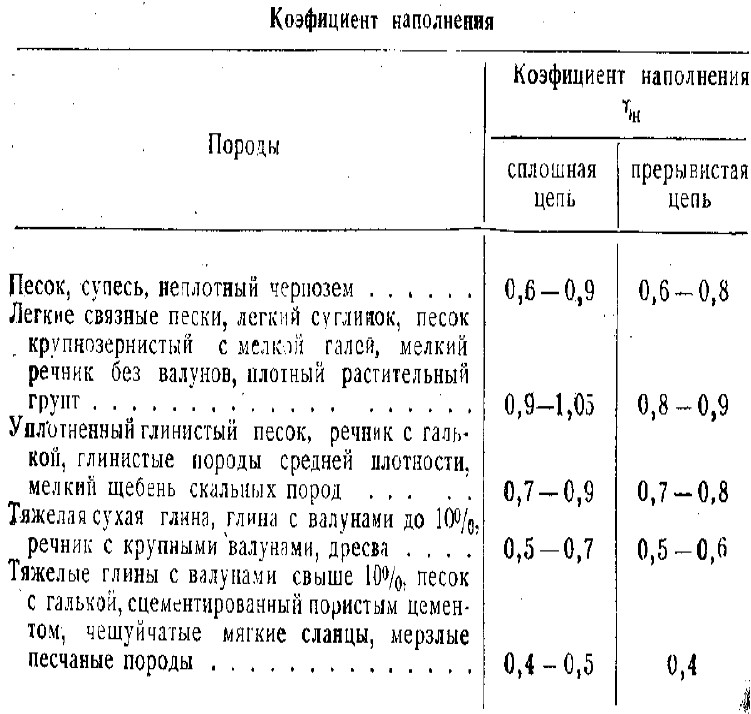

n н – коэффициент наполнения черпаков породой, смотри таблицу – Коэффициент наполнения

p – средневзвешенный коэффициент разрыхления пород,

смотри таблицу - Средневзвешенный коэффициент разрыхления пород

Средневзвешенный коэффициент разрыхления пород

Породы	Средневзвешенный коэффициент разрыхления пород
Песок, супесь, неплотный чернозем, Легкие связные пески, легкий суглинок, песок крупнозернистый с мелкой галькой, мелкий речник без валунов, плотный растительный грунт	1,15-1,2
Уплотнённый глинистый песок, речник с галькой, глинистые породы средней плотности, мелкий щебень скальных пород	1,25-1,4
Тяжелая сухая глина с валунами до 10 %, речник с крупными валунами, дресва	1,45 – 1,6

- Суточная производительность драги.

Определяем производительность драги в каждом месяце отдельно

Q сут д = 24*Q часд * n н, м3/ сут

Где: n н – коэффициент использования драги во времени по месяцам

Период работы драги	Коэффициент использования драги во времени по месяцам
март	0,47
апрель	0,65
май	0,74
июнь	0,76
июль	0,75
август	0,75
сентябрь	0,72
октябрь	0,67
ноябрь	0,62
декабрь	0,47

- Производительность драги в месяц

  Определяем производительность драги в каждом месяце отдельно, принимая во внимание суточную производительность так же по месяцам.

Q мес д= Q сут д* n р * Квр, м3/месс

Где: Q сут – суточная производительность драги, м3

n р – количество рабочих дней в месяце, принимаем календарное

количество дней в каждом месяце

Квр – коэффициент изменения производительности драги

в зависимости от времени года

Период работы драги	Коэффициент изменения производительности драги в зависимости от времени года
март	0,5
апрель	0,65
май	0,75
июнь	1
июль	1
август	1
сентябрь	1
октябрь	0,8
ноябрь	0,7
декабрь	0,5

- Производительность драги в сезон.

Сезонная производительность драги определяется с учетом производительности драги по месяцам суммарно.

Qсезд = Q дмарт + Qд апр + Qд май + Qд июнь + Qд июль + Qд авг +  Qд сен + Qд окт  + Qд нояб + Qд дек, м3/ сез

- Календарный план работы драги.

Вычерчиваем график производительности драги по месяцам:

Использовать лист формата А4.

По оси Х : Шкала – месяцы

По оси Y : Шкала – производительность драги в каждый месяц

Точки соединяются прямыми линиями.

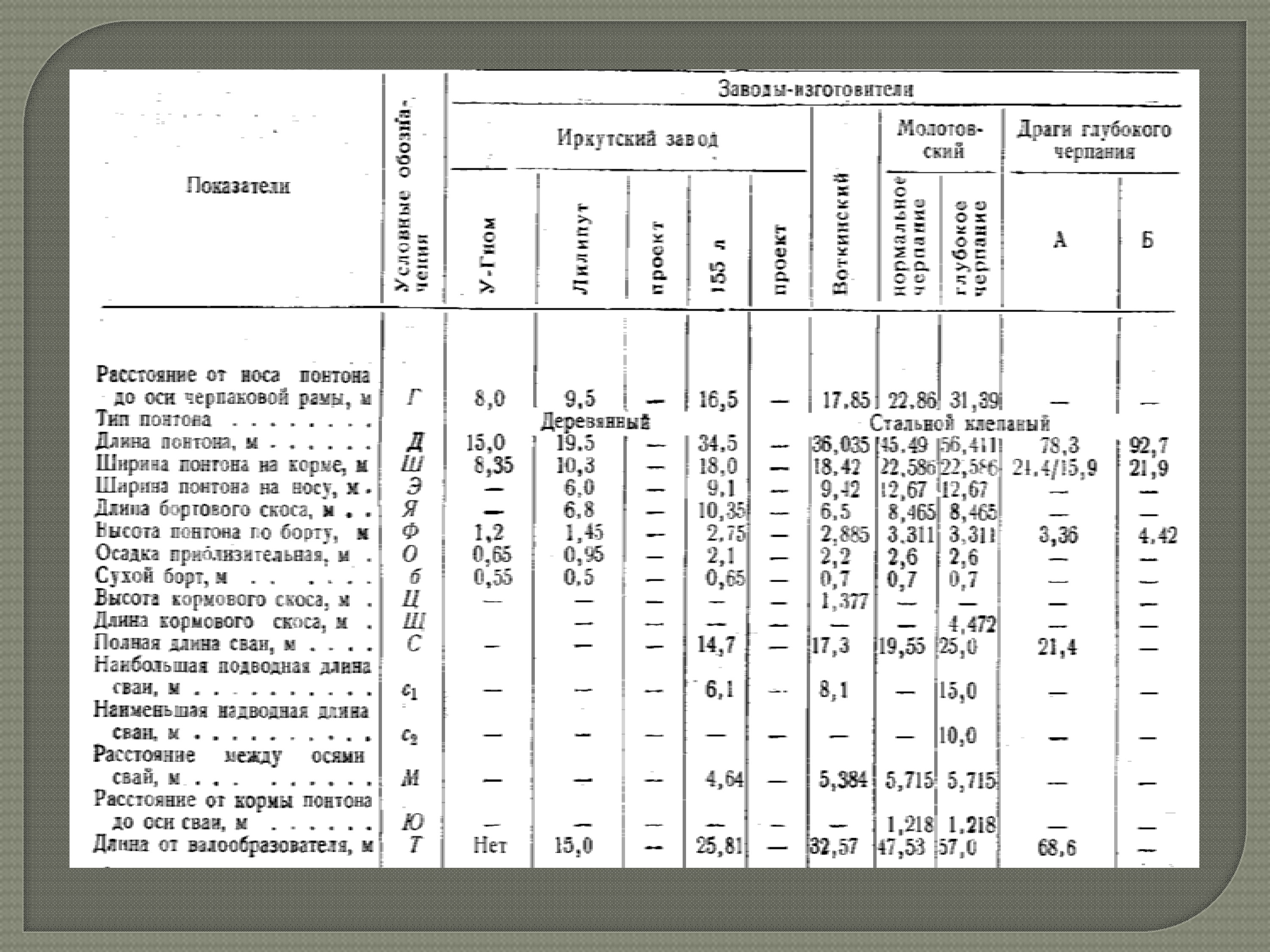

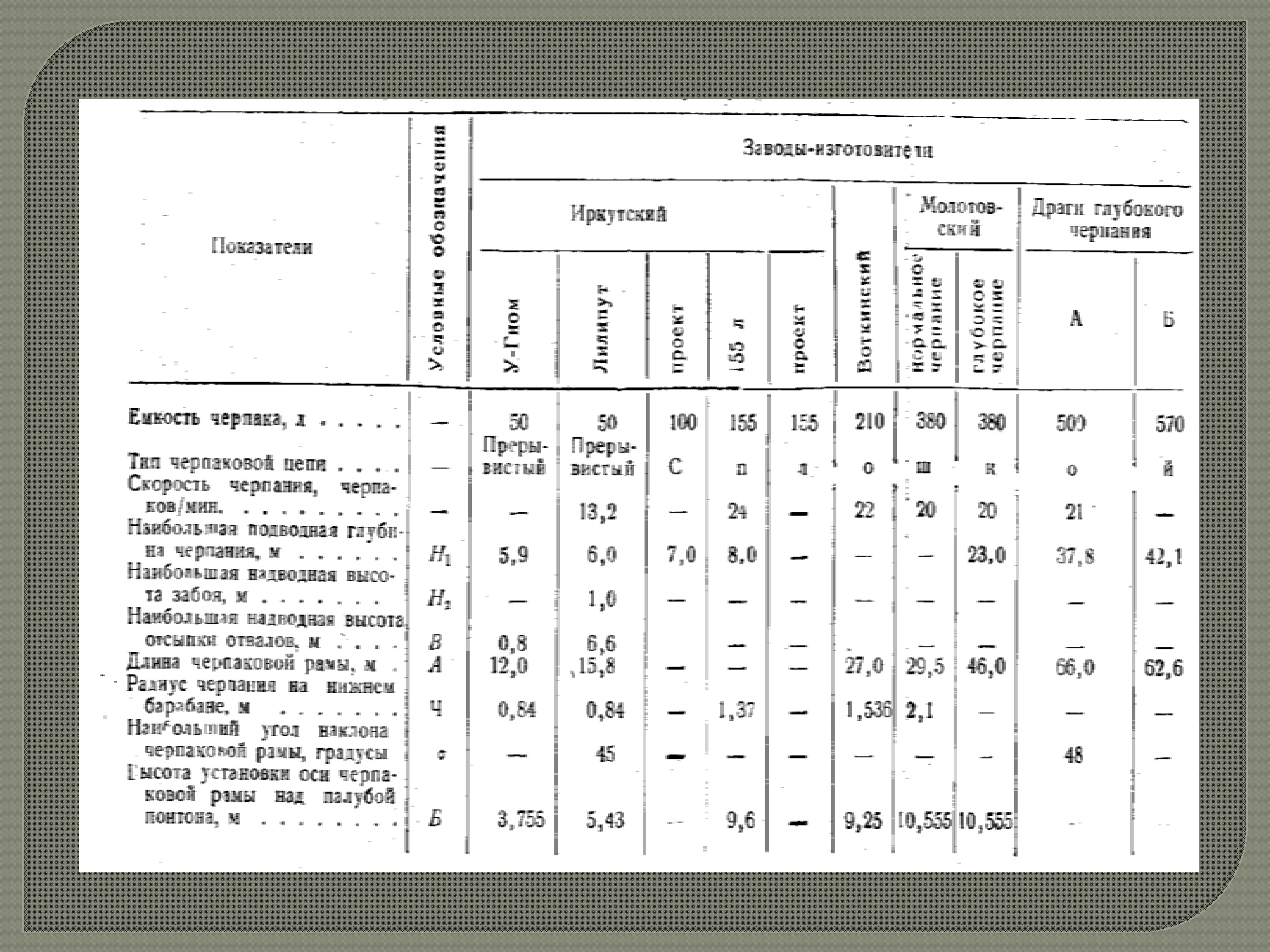

Таблица  : Технические характеристики драг

Графическая часть проекта (ватман/ лист №1*):

Вносится  схема принятого направления и порядок отработки россыпи.

Обводнение  россыпи

Устанавливается расходов воды в источнике для маловодных и многоводных годов, потребность в технологической воде.

Для дражных разработок проверяется достаточность притока в маловодный период, при недостатке воды решаются вопросы строительства водохранилища или дополнительного водоснабжения из соседних источников, рассчитываются выработки водоотведения (обводнения).

Выбирается оборудование для строительства гидротехнических сооружений, принимается организация работ на обводнение  россыпи.

3.3. Вскрытие россыпи

Выбор способа вскрытия россыпи или отдельных участков производится с учетом принятого порядка и технологии разработки.

В практике применяются два основных способа вскрытия:

Вскрытие котлованом Вскрытие плотинами

Для вскрытия плотинами выбирается  место расположения и высота плотин, отметки подъема уровня воды. Для вскрытия котлованом определяется место его заложения, рассчитываются размеры его и углубочной выработки, принимается способ проходки.

3.3.1. Вскрытие котлованом.

Работы в основном сводятся к проведению собственно котлована с последующим его расширением и углублением черпаковым аппаратом драги.

Этот способ целесообразно применять:

На россыпях с равномерным распределением металла или наличием металлоносных пропластков; Близко расположенных пластов к поверхности; На россыпях с заболоченной поверхностью; Для разработки глубоких или долинных россыпей средней мощности, с небольшим подъемом плотика и поверхности в сторону увалов долины и не имеющих высоких отвалов; Для разработки русловых россыпей

  Котлован, образующий первоначальный разрез драги, может быть пройден в различных местах россыпи:

Расположение котлована в нижней части россыпи и последующая её разработка по восстанию создают в наиболее распространенных случаях более благоприятные условия как для работы драги, так и для отработки всей россыпи. В этом случае значительно упрощается процесс осветления воды и водоснабжения в целом, поскольку сокращается утечка воды из разреза, особенно на россыпях со старыми подземными выработкам, а также появляется возможность регулирования утечки путем сооружения перемычек. Кроме того, при разработке россыпи по восстанию уменьшается естественная засоренность воды в разрезе, устраняется подиливание забоя глинистыми хвостами и накопление шуги и льда в осенний период, так как их выносит встречный водный поток. По этим причинам при разработке россыпи вверх по долине несколько повышается производительность драги. Однако на очень водоносных россыпях с уклоном долин менее 0,002 и при средней или большой подводной мощности наносов преимущества разработки по восстанию становятся менее ощутимыми. При расположении котлована вверху россыпи и разработке её по падению несколько уменьшает ся утечка воды из разреза на каменистых россыпях со значительным уклоном, если они не нарушены подземными горными работами. Кроме того, при постройке плотин все подлотинные целики могут быть отработаны драгой, и потери песков значительно снижаются. Такой порядок отработки россыпей, расположенных в русле рек, также существенно облегчает работу драг в осеннее-зимний период, поскольку имеется возможность отгораживать разрез дражными отвалами и задерживать проникновение в него шуги. В предпусковой весенний период упрощается очистка разреза от льда. На больших обводненных россыпях, которые предполагается разрабатывать несколькими драгами, часто две драги собирают на одной строительно-монтажной площадке. В этом случае котлован (один общий или два обособленных) проходят в средней части россыпи и одна драга разрабатывает её по восстанию, другая – по падению.

  При выборе места строительства драги необходимо исходить из следующих общих положений:
