Настоящий Стандарт разработан в соответствии с положениями статей 11 и 17 Федерального закона "О техническом регулировании" N 184-ФЗ от 01.01.01 г., ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения", ГОСТ Р 1.4-2004 "Стандартизация в Российской Федерации. Стандарты организаций. Общие положения" и ГОСТ Р 1.5-2004 "Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения", которые устанавливают порядок разработки, утверждения, учета и изменения, правила применения стандартов организаций (стр. 2 )

18. ГОСТ 10060.1-95 «Бетоны. Базовый метод определения морозостойкости.»

19. ГОСТ 427-75 «Линейки измерительные металлические. Технические условия.»

20. ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия.»

21. ГОСТ 25772-83 «Ограждение лестниц, балконов и крыш стальные. Общие тех-кие условия»

22. ГОСТ 30547-97 « Материалы рулонные кровельные и гидроизоляционные.»

23.ГОСТ 30693-2000 « Мастики кровельные и гидроизоляционные. Общие технические условия»

24.  ГОСТ 4030 -63* "Гвозди кровельные. Конструкция и размера";

25. ГОСТ 8486-86 *Е "Пиломатериалы хвойных пород. Технические условия"

26. ГОСТ 8673-93 "Плиты фанерные. Технические требования";

27. ГОСТ 10354 -82* "Пленка полиэтиленовая. Технические условия";

28. ГОСТ 10499 -95 "Изделия теплоизоляционные из стеклянного штапельного волокна";

29. ГОСТ 10632 -2007 "Плиты древесностружечные. Технические условия";

30. ГОСТ 11539 -83* "Фанера бакелизированная. Технические условия";

31. ГОСТ 14791 -79 "Мастика герметизирующая нетвердеющая строительная. Тех-кие условия";

32.ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и        уплотняющие»

33. ГОСТ 14918 -80 "Сталь тонколистовая оцинкованная с непрерывных линий. Тех-кие условия";

34. ГОСТ 18124 -95 "Листы асбестоцементные плоские. Технические условия";

35. ГОСТ 21880 -94* "Маты прошивные из минеральной ваты теплоизоляционные";

36. ГОСТ 24045-94 «Профили стальные листовые гнутые с трапециевидными гофрами для        строительства. Технические условия";

37. ГОСТ 24454 -80* "Пиломатериалы хвойных пород. Размеры";

38. ГОСТ 26816 -86 "Плиты цементно-стружечные. Технически условия";

39. ГОСТ 30340 -95 "Листы асбестоцементные волокнистые. Технические условия";

40. ТУ 5284-82-05746632-2002 «Панели покрытия. Технические условия»;

41. ТУ 2244-047-17925162-2006 "Экструзионные, пенополистирольные плиты "Технониколь ".        Технические условия";

42. ТУ 5774-001-86674819-2010 «Строительные рулонные изоляционные материалы»СТРОИЗОЛ»

43. ТУ 5774-001-17925162-99 «Материал рулонный кровельный битумно-полимерный        «Унифлекс»Технические условия»;

44. ТУ 8397-038-05766623-97 «Полотно иглопробивное геотекстильное для дорожного        строительства»;

45. ТУ 186782-90 "Дорнит";

46. ТУ ЛГ 510300002-26-04 "Двухкомпонентная герметизирующая мастика «Оксипласт";

  8. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1. Настоящий Стандарт Организации (СТО 96823539.101 - 2012) распространяется на проектирование и устройство кровель из битумных, битумно-полимерных, эластомерных и термопластиных рулонных материалов, из мастик с армирующими прокладками, листовой стали, металлического профлиста применяемых в зданиях различного назначения.

2. В СТО изложены рекомендации по конструктивным решениям кровель, рассмотрены основные узлы и способы устройства кровель из материалов и изделий, указанных в п.1., выполнение которых обеспечивает качество кровель.

3. При: проектировании и устройстве кровель, кроме рекомендаций настоящего Стандарта Организации, должны выполняться требования действующих норм проектирования, техники безопасности, правил по охране труда и противопожарной безопасности.

4. Материалы, применяемые для кровель и основания под кровлю, должны отвечать требованиям действующих на них нормативных документов или Технических условий, утверждённых в установленном порядке, или документа, подтверждающего пригодность применения их в строительстве (Техническое свидетельство).

5. В эксплуатируемых и инверсионных кровлях с земляным слоем и травяным покровом водоизоляционный ковёр должен быть из гнилостойких материалов и защищен противокорневым слоем.

6. В кровлях из листовой стали, металлического профлиста на утеплённых совмещённых покрытиях между слоем теплоизоляции и кровлей должен быть предусмотрен зазор (вентиляционный канал) высотой не менее 50 мм (в зависимости от длины ската), сообщающийся с наружным воздухом на карнизном и коньковом участках, а по теплоизоляции из волокнистых материалов - противоветровой барьер из диффузионно-гидроизоляционной плёнки (из водоизоляционного, но паропроницаемого материала).

Во избежание образования со стороны холодного чердака конденсата на поверхностях вышеуказанных кровель должна быть обеспечена естественная вентиляция чердака через отверстия в кровле (слуховые окна, вытяжные шахты и т. п.), суммарная площадь которых принимается не менее 1/300 от площади горизонтальной проекции кровли.

7. На кровлях с уклоном до 12 % включительно, в зданиях с высотой до карниза или верха парапета более 10 м, а также на кровлях с уклоном свыше 12 % в зданиях с высотой до карниза более 7 м следует предусматривать ограждения в соответствии с ГОСТ 25772-83.

Независимо от высоты здания ограждения, соответствующие требованиям этого стандарта, следует предусматривать на эксплуатируемых плоских кровлях.

8. На кровлях зданий с наружным неорганизованным водостоком, расположенным в местах, где запрещается сброс снега с кровли, следует предусматривать снегозадерживающие устройства, которые должны быть закреплены к обрешетке, прогонам или к несущим конструкциям покрытия; снегозадерживающие устройства могут располагаться в линию или в "ёлочку".

9. При эксплуатируемых кровлях покрытие должно быть проверено расчетом на действие дополнительных нагрузок от оборудования, транспорта, людей и т. п. в соответствии со СНиП 2.01.07-85*.

10. В рабочих чертежах кровель необходимо указать:

конструкцию кровли, наименование и марки материалов и изделий со ссылками на государственные стандарты или технические условия;

величину уклонов, места установки водосточных воронок и расположение деформационных швов;

детали кровель в местах установки водосточных воронок и примыканий к стенам, парапетам, вентиляционным и лифтовым шахтам, карнизам и другим конструктивным элементам.

В рабочих чертежах строительной части проекта должно быть указано на необходимость разработки мероприятий по противопожарной защите и по контролю за выполнением правил пожарной безопасности и правил техники безопасности при производстве строительно-монтажных работ.

1. КОНСТРУКТИВНЫЕ РЕШЕНИЯ

1.1. КРОВЛИ РУЛОННЫЕ С ЧЕРДАКОМ И БЕЗ ЧЕРДАКА

1.1.1. Кровли из рулонных и мастичных материалов могут быть выполнены в традиционном (при расположении водоизоляционного ковра над теплоизоляцией) и инверсионном (при размещении водоизоляционного ковра под теплоизоляцией) вариантах (табл. 1). Такие кровли предпочтительно применять на уклонах 1,5 – 10 %.

1.1.2. Конструктивное решение покрытия с кровлей в инверсионном варианте включает (см. табл. 1): железобетонные сборные или монолитные плиты, стяжку из цементно-песчаного раствора или уклонообразующий из керамзитового гравия, грунтовку, водоизоляционный ковер, теплоизоляцию, предохранительный (фильтрующий) слой, противокорневой слой из термопластичного рулонного материала (например, "Техноэласт Грин" по ТУ 5774-012-17925162-2004 или т. п.), пригруз из гравия или бетонных плиток из расчета 50 кг/м2. В инверсионных кровлях для водоизоляционного ковра должны применяться материалы на негниющей основе.

1.1.3. В кровле в инверсионном варианте в качестве теплоизоляции должен применяться только плитный экструзионный пенополистирол, характеризующийся практически нулевым водопоглощением, что исключает возможность накопления в нем влаги и размораживания в процессе эксплуатации кровли (например, «Технониколь» по ТУ 2244-047-17925162-2006 или т. п.).

Таблица 1

Схема покрытия	Тип кровли и условные обозначения

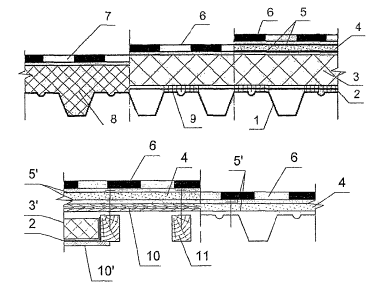

	К-1 - традиционная неэксплуатируемая на покрытии с применением профилированных листов 1 - профлист; 2 - пароизоляция (см. Приложение 1); 3 - плитный  утеплитель; 4 - сборная стяжка; 5 - грунтовка; 6 - водоизоляционный ковер; 7 - эластомерный или термопластичный пленочный слой; 8 - монопанель; 9 - приклейка битумом; 10 - обрешетка; 10 - обшивка; 11 - стропило
	К-2-традиционная неэксплуатируемая на покрытии с применением железобетонных плит 12 - плитный утеплитель (см. Приложение 2); 13 - монолитная выравнивающая стяжка; 14 – утеплитель; 15 - железобетонная плита; 16 – защитная цементно-песчаная стяжка;

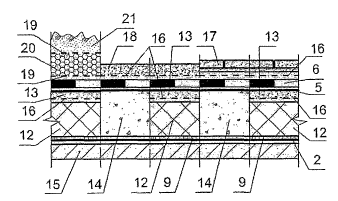

	К-3 – традиционная эксплуатируемая 17 – плитка на цементно-песчаном растворе; 18 – защитный слой из цементно-песчаного раствора ; 19 – предохранительный (фильтрующий) слой из синтетических волокон (геотекстиль); 20 – дренажный слой из гравия; 21 – почвенный слой

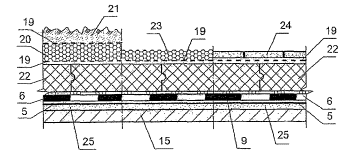

	К-4 – инверсионная кровля 22 – экструзионный пенополистирол; 23 и 24 – пригрузочный слой из гравия или бетонных плиток; 25 – стяжка из цементно-песчаного раствора или уклонообразующий слой из легкого бетона

Основание под водоизоляционный ковер

1.1.4. Основанием под водоизоляционный ковер могут служить ровные поверхности:

железобетонных несущих плит, швы между которыми заделаны цементно-песчаным раствором марки не ниже 100 или бетоном класса не ниже В 7,5;

теплоизоляционных плит из минеральных волокон с пределом прочности на сжатие при 10 %-ной линейной деформации не менее 0,06 Мпа и из пенопласта – не менее 0,15 Мпа.

Теплоизоляционные плиты (в зависимости от наличия в кровельном ковре холодных или горячих мастик) должны обладать устойчивостью к органическим растворителям (бензин, этил-ацетон, нефрас и др.) и стойкостью к воздействию температур горячих мастик. Возможность применения в качестве основания под водоизоляционный ковер без устройства выравнивающей стяжки;
