Настоящий Стандарт разработан в соответствии с положениями статей 11 и 17 Федерального закона "О техническом регулировании" N 184-ФЗ от 01.01.01 г., ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения", ГОСТ Р 1.4-2004 "Стандартизация в Российской Федерации. Стандарты организаций. Общие положения" и ГОСТ Р 1.5-2004 "Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения", которые устанавливают порядок разработки, утверждения, учета и изменения, правила применения стандартов организаций (стр. 6 )

Водоизоляционный ковер

1.3.4. Листовые кровельные материалы на кровле соединяются стоячим и лежачим фальцами и крепятся к основанию под кровлю кляммерами. На основных плоскостях кровли предусматривают 4 кляммера на 1 м2 с шагом 400 – 500 мм. На коньке кровли и по периметру здания количество кляммеров удваивается или принимается равным 5 шт./м2 при уменьшении шага до 300 – 350 мм.

Детали кровли

1.3.5. В местах примыкания кровли к стене кровельные листы заводят на стену на высоту не менее 300 мм. При применении стальных листов верхняя кромка его на примыканиях к стене может быть заведена в штрабу и закреплена кровельными гвоздями (ГОСТ 4030) к деревянной рейке (см. рис. 1.33.).

Рис. 1.33. Примыкание кровли из листовой стали к стене (а), коньковый стоячий фальц (б) и крепление фронтонного края рядовой полосы (в)

1 - картина в рядовой полосе кровли; 2 - фартук из оцинкованной кровельной стали; 3 - деревянный брусок; 4 - кровельный гвоздь; 5 - герметик.

1.3.6. На рисунках 1.34 и 1.35 приведены варианты подвесных желобов и ендовы кровли.

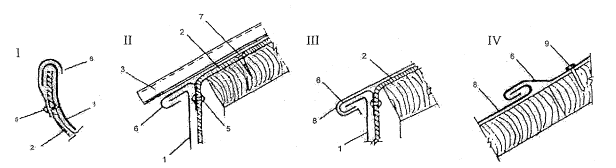

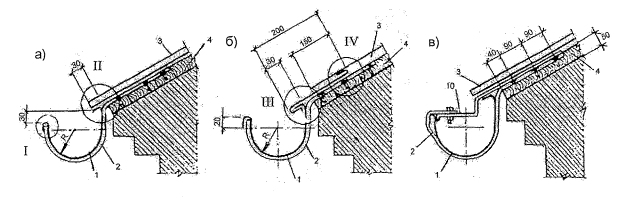

Рис. 1.34. Подвесной желоб (лоток)

а, б, в - варианты желоба (сечения даны в точках наивысшего подъема);

1 - желоб; 2 - лотковая скоба; 3 - кровля; 4 - настил; 5 - заклепка; 6 - кляммера; 7 - шуруп с головкой впотай; 8 - картина карнизного свеса; 9 - кровельный гвоздь; 10 - распорка.

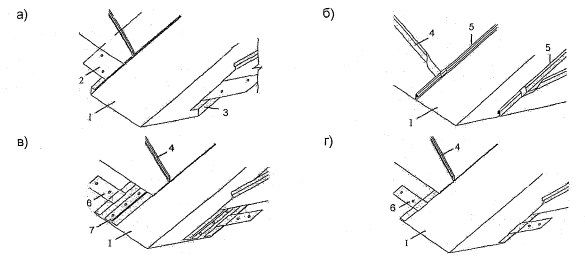

Рис. 1.35. Ендова кровли

а) углубленная; б) со стенками - стоячими фальцами; в) с дополнительным лежачим фальцем, препятствующим перемещению кровли; г) с одиночным закрепленным лежачим фальцем;

1 - картина ендовы; 2 - кляммера; 3 - стоячий фальц с квадратными кромками; 4 - стоячий фальц картины кровли; 5 - стоячий фальц ендовы; 6 - кляммера; 7 - дополнительная кляммера.

1.4. ВОДООТВОД С КРОВЛИ

1.4.1. Для удаления воды с кровель должен предусматриваться внутренний или наружный организованный водоотвод.

Внутренний водоотвод предусматривается преимущественно в отапливаемых зданиях и сооружениях с рулонными и мастичными кровлями.

На кровлях из листовой стали и металлического профлиста должен предусматриваться наружный организованный водоотвод. При соответствующем обосновании может быть предусмотрен внутренний водосток на таких кровлях с отводом воды через воронки в ендовах.

В соответствии с п. 1.49 СНиП 2.08.01-89* допускается предусматривать неорганизованный водосток с крыш 1-2 этажных зданий при условии устройств козырьков над входами. Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.

1.4.2. Водосточные воронки внутреннего организованного водоотвода должны располагаться равномерно по площади кровли на пониженных участках.

1.4.3. При организованном водоотводе площадь кровли, приходящаяся на одну воронку, должна устанавливаться расчетом по СНиП 2.04.03-85 и СНиП 2.04.01-85*.

1.4.4. Оси воронок внутреннего водоотвода должны находиться на расстоянии не менее 600 мм от парапетов и других выступающих частей здания. Местное понижение кровли в местах установки воронок должно составлять 15 – 20 мм в радиусе 0,5 м.

1.4.5. При неорганизованном водоотводе вынос карниза от плоскости стены должен быть не менее 300 мм.

1.5. ОБЕСПЕЧЕНИЕ ПОЖАРНОЙ БЕЗОПАСНОСТИ

1.5.1. Стропила и обрешетку чердачных покрытий в соответствии с требованиями нормативных документов допускается выполнять из горючих материалов:

- согласно п. 1.8 СНиП 2.01.02-85 в общественных зданиях для зданий всех степеней огнестойкости (I-V) стропила и обрешетку следует подвергать огнезащитной обработке по 1 группе огнезащитной эффективности согласно НПБ 251;

- согласно п. 1.11 СНиП 31-01-2003 в жилых зданиях следующих степеней огнестойкости и классов конструктивной пожарной опасности (по СНиП 21-01-97*) по таблице 8;

Таблица 8

Степень огнестойкости здания	Класс конструктивной пожарной опасности здания
II	С1
III	С1
IV	С1 иС2
V	не нормируется

- согласно п. 1.22* СНиП 2.09.04-87* в административных и бытовых зданиях следующих степеней огнестойкости и классов конструктивной пожарной опасности по таблице 9;

Таблица 9

Степень огнестойкости здания	Класс конструктивной пожарной опасности здания
II	С1
III	С1
IV	С1.С2, С3
V	не нормируется

- согласно п. 7.1* СНиП 31-03-2001 в производственных зданиях следующих степеней огнестойкости и категорий классов конструктивной пожарной опасности по таблице 10;

Таблица 10

Категория здания	Степень огнестойкости здания	Класс конструктивной пожарной опасности здания
В	IV	С1.С2, СЗ
V	не нормируется С1
Г	III	C1
IV	С1
V	не нормируется
Д	III	С1
IV	С1, С2, С3
V	не нормируется

- согласно п.6.1. СНиП 31-04-2001 в складских зданиях следующих степеней огнестойкости и классов конструктивной пожарной опасности по таблице 11.

Таблица 11

Категория склада	Степень огнестойкости здания	Класс конструктивной пожарной опасности здания
В	IV	С1, С2, С3
V	не нормируется
Д	III	С1
IV	С1, С2, С3
V	не нормируется

1.5.2. Административные и бытовые здания п. 2.2 СНиП 2.09.04-87*, общественные и жилые здания (п. 1.1.3 СНиП 2.08.01-89*) I, II и III степени огнестойкости допускается надстраивать одним мансардным этажом с несущими элементами, имеющими предел огнестойкости не менее R45, класс пожарной опасности КО. При этом для административных и бытовых зданий - не выше 10 этажей; для жилых зданий - не зависимо от высоты здания, но не выше 75 м.

1.5.3. Для деревянных конструкций должна предусматриваться конструктивная огнезащита, обеспечивающая требования огнестойкости и пожарной опасности.

2. СТРОИТЕЛЬСТВО

2.1. КРОВЛИ РУЛОННЫЕ ЧЕРДАЧНЫЕ И БЕСЧЕРДАЧНЫЕ

Подготовка основания под пароизоляцию

2.1.1. Стыки несущих железобетонных плит замоноличивают, поверхность неровных плит или монолитного основания затирают цементно-песчаным раствором марки не ниже М150.

2.1.2. Поверхность стальных профилированных настилов, до укладки пароизоляционного слоя, необходимо очистить от пыли, стружки и масла и высушить. Для повышения срока службы цинкового покрытия на поверхность настила (со стороны пароизоляционного слоя) проектом может быть предусмотрено нанесение сплошного лакокрасочного покрытия.

Устройство пароизоляции

2.1.3. Пароизоляцию рекомендуется укладывать непосредственно перед устройством теплоизоляционного слоя.

2.1.4. До начала укладки пароизоляционного слоя необходимо:

- закончить все виды строительных работ на покрытии;

- установить фасонные элементы из стали в местах примыкания стальных профилированных настилов к парапетам и стенкам фонарей;

- установить металлические компенсаторы в местах устройства деформационных швов.

2.1.5. Укладку битумных материалов можно производить при температуре наружного воздуха не ниже +5°С. Укладку битумно-полимерных материалов производят при температуре не ниже минус 20°С.

2.1.6. На вертикальные поверхности пароизоляционный материал необходимо наклеить сплошной приклейкой, заводя выше теплоизоляционного слоя.

2.1.7. На всей горизонтальной плоскости полотнища битумного или битумно-полимерного пароизоляционного материала склеивают в швах, обеспечив нахлестку полотнищ 80 – 100 мм в боковых швах и 150 мм в торцевых.

Полиэтиленовые армированные пленки укладывают с боковой нахлесткой не менее 150 мм и с нахлесткой по торцам не менее 200 мм.

2.1.8. При укладке пароизоляционного материала по профнастилу материал раскатывается вдоль ребер настила. Боковые нахлесты пароизоляционного материала должны быть 80 – 100 мм и всегда располагаться на ребрах настила (см. рис. 2.1.).

Рис. 2.1. Укладка пароизоляционного материала на профнастил

1 - пароизоляция; 2 – профнастил.

Устройство теплоизоляционного слоя

2.1.9. Работа по укладке теплоизоляции должна совмещаться с работами по устройству пароизоляционного слоя, выполняя их в направлении "на себя" в целях повышения сохранности тепло - и пароизоляции при транспортировании материалов. При этом теплоизоляцию предохраняют от увлажнения атмосферными осадками, укрывая временно брезентом или полиэтиленовой пленкой.

2.1.10. Перед выполнением монолитной теплоизоляции на цементном вяжущем следует произвести нивелировку поверхности несущих плит для установки маяков, служащих основанием под рейки для укладки бетонной массы полосами на необходимую высоту. Полосы располагают поперек пролетов; ширина их не должна превышать 1,5 м.
