В промышленности в основном применяют синусоидальный переменный ток, который в отличие от постоянного каждое мгновение изменяет свое значение и периодически направление. Для получения такого тока используют источники электрической энергии, создающие переменную э. д. с, периодически изменяющуюся по величине и направлению; такие источники называются генераторами переменного тока.

Принцип получения переменного тока. Простейшим генератором переменного тока может служить виток, вращающийся в равномерном магнитном поле (рис. 168, а). Пользуясь правилом правой руки, легко определить, что в процессе вращения витка направление э. д. с. е, индуцированной в рабочих участках 1 и 2 витка, непрерывно изменяется (показано стрелками), следовательно, изменяется и направление проходящего по замкнутой цепи тока i.

По закону электромагнитной индукции э. д. с, индуцируемая в витке при вращении его с окружной скоростью? в магнитном поле с индукцией В,

e = 2lB? sin?,

где

2l — длина двух рабочих частей витка, находящихся в магнитном поле;

? — угол между направлением силовых магнитных линий и направлением движения витка в рассматриваемый момент времени (направлением вектора скорости?).

При вращении витка с угловой скоростью? угол? = ?t, следовательно,

e = 2lBv sin? t.

Переменный угол? t называется фазой э. д. с. Величина 2lB? представляет собой максимальное значение э. д. с. е, которое она принимает при? t = 90° (когда плоскость витка перпендикулярна силовым магнитным линиям). Обозначив его Eт получим:

е = Ет sin? t.

Полученная зависимость изменения э. д. с. е от угла? t или от времени t графически изображается синусоидой (рис. 168,б). Э. д. с, токи и напряжения, изменяющие свои значения и направления по закону синусоиды, называются синусоидальными. Ось, по которой откладывают углы? t, можно рассматривать как ось времени t.

Рассмотрим несколько отдельных положений витка. В момент времени, соответствующий углу? t1 (см. рис. 168, а), когда виток находится в горизонтальном положении, его рабочие участки как бы скользят вдоль силовых магнитных линий, не пересекая их; поэтому в этот момент э. д. с. в них не индуцируется (точка 1 на рис. 168,б). При дальнейшем повороте витка стороны его начнут пересекать магнитные силовые линии. По мере увеличения угла поворота увеличивается и число силовых линий, пересекаемых сторонами витка в единицу времени, и соответственно возрастает индуцированная в витке э. д. с е.

В момент времени, соответствующий углу? t2, виток пересекает наибольшее число силовых магнитных линий, так как его рабочие участки 1 и 2 движутся перпендикулярно силовым линиям магнитного поля; в этот момент э. д. с. е достигает своего максимального значения Ет(точка 2 на графике). При дальнейшем вращении витка число пересекаемых силовых линий уменьшается и соответственно уменьшается индуцированная в витке э. д. с. В момент времени, соответствующий углу рабочие участки витка опять как бы скользят вдоль магнитных силовых линий, в результате чего э. д. с. е будет равна нулю (точка 3). Затем рабочие участки 1 и 2 витка вновь начинают пересекать магнитные силовые линии, но уже в другом направлении, поэтому в витке появляется э. д. с. противоположного направления. В момент времени, соответствующий углу? t4. при вертикальном расположении витка э. д. с. в достигает максимального значения — Ет (точка 4), затем она уменьшается, и в момент времени, соответствующий? t5, снова становится равной нулю (точка 5). При дальнейшем движении витка с каждым

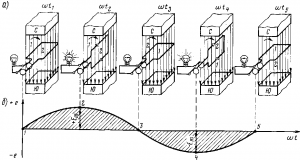

Рис. 168. Индуцирование синусоидальной э. д. с. (а) и кривая ее изменения (б)

новым оборотом описанный выше процесс индуцирования э. д. с. будет повторяться.

В современных генераторах переменного тока магниты или электромагниты, создающие магнитное поле, обычно располагаются на вращающейся части машины — роторе, а витки, в которых индуцируется переменная э. д. с,— на неподвижной части генератора — статоре. Однако с точки зрения принципа действия генератора переменного тока безразлично, на какой части машины — роторе или статоре — расположены витки, в которых индуцируется переменная э. д. с.

Работа приемников электрической энергии при переменном токе. Если подключить к генератору переменного тока электрическую лампу (см. рис. 168, а), то нить ее будет периодически накаляться и остывать. Однако если частота изменений переменного тока достаточно велика, то нить лампы не будет успевать охлаждаться и глаз человека не будет улавливать изменений ее накала. Такие же условия имеют место и при работе электродвигателей переменного тока; такой двигатель при работе получает от источника импульсы переменного тока, следующие один за другим с большой частотой, и его ротор будет вращаться с постоянной частотой.

§2. Основные параметры переменного тока

При подключении к источнику переменного тока с синусоидально изменяющейся э. д. с. электрических цепей с линейными сопротивлениями в них будут действовать синусоидально изменяющиеся напряжения и проходить синусоидально изменяющиеся токи. Переменные токи, э. д. с. и напряжения характеризуются четырьмя основными параметрами: периодом, частотой, амплитудой и действующим значением.

Период. Промежуток времени Т, в течение которого э. д. с, напряжение и или ток i (рис. 169, а) совершают полный цикл изменений, называется периодом. Чем быстрее вращается виток или ротор генератора переменного тока, тем меньше период изменения э. д. с. или тока.

Частота. Число полных периодов изменения э. д. с, напряжения или тока в 1 с называется частотой,

f = 1 / T

Она измеряется в герцах (Гц), т. е. числом периодов в секунду. Чем больше частота, тем меньше период изменения тока, напряжения или э. д. с. (рис. 169,б). В Советском Союзе все электрические станции переменного тока вырабатывают ток, изменяющийся с частотой 50 Гц, т. е. 50 периодов в секунду. В автоматике и радиотехнике применяют электрические токи и более высоких частот. Такие частоты измеряются в килогерцах (1 кГц=103 Гц) и мегагерцах (1 МГц=106 Гц).

Рис. 169. Кривые изменения синусоидального переменного тока при различной частоте

Из рис. 169,а следует, что в течение времени одного периода Т фаза? t тока (э. д. с. или напряжения) изменяется на угол 360°, или 2? радиан. Поэтому

? = 2?/T = 2?f

Эту величину называют угловой частотой переменного тока, она имеет размерность рад/с.

Амплитуда. Наибольшее значение переменного тока (переменных э. д. с. и напряжения) называют амплитудным значением, или амплитудой. В рассмотренном нами простейшем генераторе переменного тока (см. рис. 168, а) э. д. с. е дважды достигает амплитудного значения: во время первого полуоборота +Ет (направлена от начала витка к его концу), а во время второго полуоборота — Ет (направлена от конца витка к его началу). Точно так же за один период ток i 2 раза достигает амплитудного значения: Iт и — Iт. Амплитудное значение тока, напряжения и э. д. с. в формулах обозначают соответствующими буквами с индексами «т», т. е. Iт Uт, Ет и др.

Действующее значение. Ток, напряжение и э. д. с, действующие в электрической цепи в каждый отдельный момент времени, определяются так называемыми мгновенными значениями. Эти значения принято обозначать строчными буквами i, и, е. Однако судить о переменных э. д. с, токе или напряжении по их мгновенным значениям неудобно, так как эти значения непрерывно меняются. Поэтому оценивать способность переменного тока совершать механическую работу или создавать тепло принято по действующему его значению. Под действующим значением переменного тока понимают силу такого постоянного тока (прямая 2 на рис. 169,а), который, проходя по проводнику в течение некоторого времени (например, в течение одного периода или 1 с), выделит в нем такое же количество тепла (произведет такую же механическую работу), как и данный переменный ток (кривая 1). Действующие значения тока, напряжения и э. д. с. обозначают соответственно I, U, Е.

При синусоидальном переменном токе

I = Iт / ?2 = 0,707 Iт

Если известно действующее значение тока I, то его амплитудное значение

Iт = ?2 I = 1,41 I

Аналогично для синусоидальных напряжений и э. д. с.

U / Uт = Е1 / Ет = 1 / ?2 = 0,707

На практике для характеристики параметров переменного тока используют, главным образом, действующие значения тока, напряжения и э. д. с. Например, когда говорят, что напряжение в осветительной сети переменного тока составляет 220 В или что по цепи проходит ток 100 А, то это значит, что в данной сети действующее значение напряжения равно 220 В или что действующее значение тока, проходящего по данной цепи, равно 100 А. Электрическая энергия и механическая работа, создаваемые переменным током в различных электрических устройствах, пропорциональны действующим значениям тока и напряжения. Большая часть существующих приборов для измерения переменного тока измеряет действующие значения тока, напряжения и э. д. с.

§3. Виды сопротивлений в электрической цепи переменного тока

При изучении цепей постоянного тока мы установили, что все проводники обладают электрическим сопротивлением, на преодоление которого затрачивается определенное количество электрической энергии. В цепях переменного тока мы встречаемся с несколькими видами сопротивлений, различающихся своей физической природой. Все эти сопротивления можно подразделить на две

Рис. 174. Условные обозначения основных элементов электрических цепей переменного тока

основные группы: активные и реактивные. В активных сопротивлениях при включении в цепь переменного тока электрическая энергия преобразуется в тепловую. Активным сопротивлением R обладают, например, провода электрических линий, обмотки электрических машин и аппаратов и пр., т. е. те же устройства, которые обладают электрическим сопротивлением в цепи постоянного тока. В реактивных сопротивлениях электрическая энергия, вырабатываемая источниками, не расходуется. Как будет показано ниже, при включении реактивного сопротивления в цепь переменного тока возникает лишь обмен энергией между ним и источником электрической энергии.
