Прочностные свойства покрытий Al-Ti-Ni-Mo, полученных  методом сверхзвукового плазменного напыления

Пономаренко1+ Артем Александрович, Красиков1* Сергей Анатольевич, Ильиных1* Сергей Анатольевич, Долматов1 Алексей Владимирович, Гельчинский1 Борис Рафаилович

1Институт Металлургии УрО РАН. Ул. Амундсена, 101. Г. Екатеринбург, 620016. Тел. [phone]. E-mail: *****@***ru.

Ключевые слова: сверхзвуковое плазменное напыление, адгезия, когезия, алюминотермия.

Аннотация

Представлены результаты исследования когезионной и адгезионной прочности покрытий на основе сплава Al-Ti-Ni-Mo, полученных при нанесении на стальную подложку с применением метода сверхзвукового плазменного напыления. Сплав получали алюминотермическим восстановлением оксидов в печи сопротивления. Были проведены испытания на трехточный изгиб и измерены показатели твердости. Показано, что покрытие на основе Al-Ti-Ni-Mo характеризуется высокими прочностными характеристиками и выдерживает напряжения в области упругой деформации.

Введение

Главной задачей исследователей - разработчиков покрытий является создание защитного слоя, который при деформации должен максимально долго сохранять свои эксплуатационные свойства. При этом разрушение носит характер «множественного растрескивания» [1, 2], при проявлении которого начало растрескивания не сразу приводит к разрушению слоя или его отслоению от основы. Покрытие при этом фрагментируется, но остается на основе и продолжает выполнять, хоть и не в полной мере, свою задачу по защите изделия. Такие свойства основы с нанесенным покрытием достигаются минимизацией доминирования когезионной или адгезионной прочности  [3]. В большинстве случаев исследователи и технологи изучают прочностные (твердость, адгезия, когезия) и трибологические (стойкость к абразивному и эрозионному износу, параметры трения, скольжения и пр.) свойства покрытий [4, 5]. В этой статье изучали прочностные характеристики интерметаллидного сплава на основе титана, алюминия, никеля и молибдена.

Методика эксперимента

Сплав получали алюминотермическим восстановлением оксидов в печи сопротивления. Затем его подвергали измельчению в вибрационном измельчителе до крупности 40-160 мкм. Метод сверхзвукового плазменного напыления с добавлением воздуха и его смеси с метаном, в качестве плазмообразующего газа, был использован для получения образцов покрытий Al-Ti-Ni-Mo на пластинках из стали Ст45 размером 100х15х1 мм [6]. Испытания на трехточечный изгиб осуществляли (рисунок 1) на универсальной испытательной машине Zwick/Roell Z050 (BT1-FR050THW/A1K). Расстояние между опорами было выставлено на 20 мм, пластина была установлена с покрытием вниз, чтобы нагрузка происходила от основания. Скорость перемещения подвижной траверсы устанавливали 4 мм/мин и выполняли по три испытания каждого покрытия.

Результаты и их обсуждение

Фотографии пластин с покрытием после испытания с характерными разрушениями для каждого покрытия и условий нанесения представлены на рисунке 2. Результаты тестов на трехточный изгиб показали, что у образцов с покрытием Al-Ti-Ni-Mo нет разрушений с центральной трещиной, но есть частичные разрывы на краях изгиба.

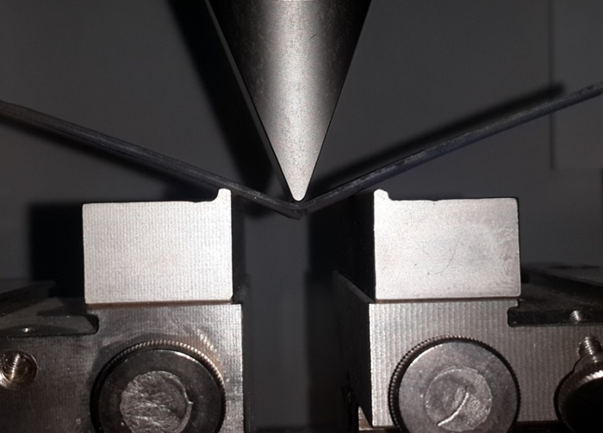

Рис. 1. Испытание образца с покрытием на трехточный изгиб.

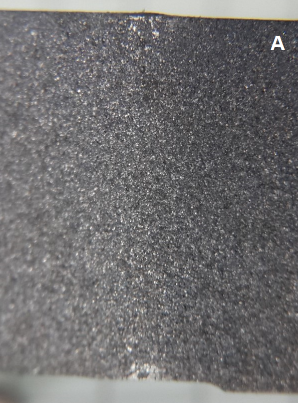

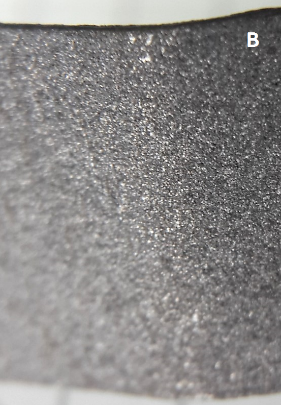

Рис. 2. Минимальные разрушения покрытий на основе Al-Ti-Ni-Mo. А – воздух и метан, В – воздух.

Изменение усилия при трехточном изгибе в зависимости от движения индентера  представлено в рисунке 3. Анализ изменения усилия, зависящего от движения индентера  на трехточном изгибе [7], показал, что деформация начинается при значениях с 180-236 N/mm2.

Для определения характеристик твердости покрытий, полученных сверхзвуковым напылением порошковых составов различного содержания и косвенной оценкой их эксплуатационных свойств были измерены твердость по Роквеллу и микротвердость. Измерения твердости по Роквелла в единицах HRC были проведены ультрозвуковым инструментом UZIT-3 (пределы измерения, уравненного от 20-90 HRC, ошибка измерения была не больше, чем ±2.0 HRC). Значения твердости покрытий, полученных в атмосфере воздуха и смеси воздуха с метаном, представлены в таблице 1.

Таб. 2. - Твердость (HRC) покрытий на образцах Al-Ti-Ni-Mo полученная в атмосфере воздуха и соединении воздуха с метаном.

№	Methane, Air	Air
1	77.5	88.0
2	81.4	79.5
3	87.2	84.5
4	85.2	78.8
5	84.1	87.7
6	80.1	80.0
7	79.6	87.2
8	84.2	71.9

Разброс значений твердости связан с особенностями строения покрытия, его ламелярной  структурой, а также с многофазностью нанесенного композиционного материала, содержащего области с разной твердостью. При индентировании фазы, имеющей низкие показатели твердости находящейся поверх твердой частицы, происходит завышение значений и, наоборот – занижение при уколе алмазной пирамидкой твердой частицы находящейся в мягкой матрице. Измерения твердости по Роквеллу дают нам усредненную картину твердости в направлении перпендикулярном плоскости слоя в отличие от микротвердости, характеризующей свойства отдельных фаз композиционного покрытия.

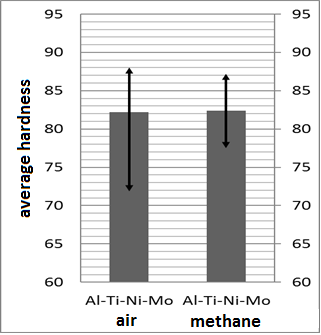

Рис. 4. Среднее значение твердости HRC.

Анализ средних значений микротвердости (рисунок 4) показал, что их самые высокие значения для покрытий Al-Ti-Ni-Mo составляют 82 HRC, а пиковые значения микротвердости равнялись 88 HRC.

Выводы

1. Изучены адгезионные и когезионные свойства покрытия Al-Ti-Ni-Mo, нанесенного на стальную подложку. Показано, что покрытие характеризуется высокими прочностными характеристиками и выдерживает напряжения в области упругой деформации. При испытании на изгиб зафиксировано отслоение покрытия от основы, но без образования трещин.

2. Покрытие на основе Al-Ti-Ni-Mo имеет достаточно высокие прочностные свойства и с учетом хороших антикоррозионных свойств может быть рекомендовано для использования в различных областях машиностроения.

Благодарности

Выполненные расчеты проводились на оборудовании ЦКП “УРАЛМ” ИМЕТ УрО РАН. Работа выполнена при финансовой поддержке УрО РАН по проекту 15-17-3-41 программы фундаментальных научных исследований УрО РАН.
