Вопросы к экзамену. МДК 03.05 «Авиационные электрические машины»

Специальность  200105 Авиационные приборы и комплексы

МДК 03.05 Авиационные электрические машины

Группа АП4-1

Преподаватель

Вопросы к экзамену. МДК 03.05 «Авиационные электрические машины»

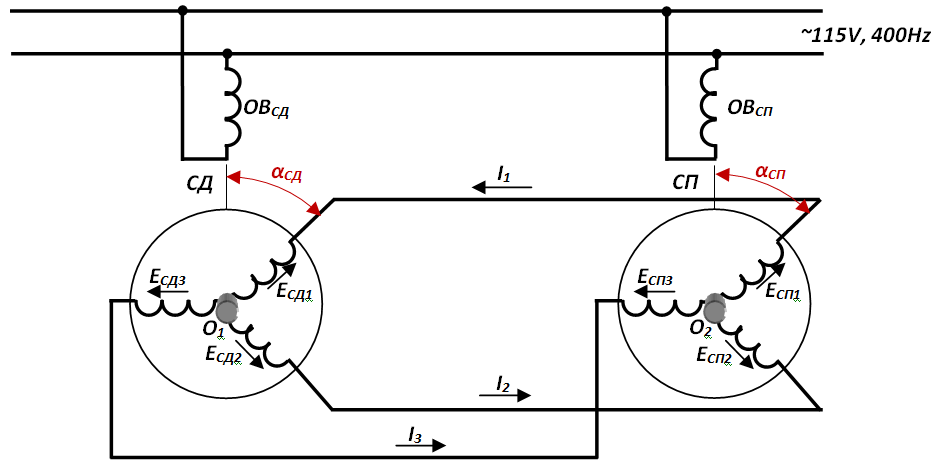

Перечислите основные элементы системы электрооборудования современных летательных аппаратов. Какие номиналы питающих напряжений и токов предназначены по международным стандартам для бортовой сети самолётов и вертолётов? Опишите условия работы авиационных электрических машин. Дайте определения следующим критериям надёжности авиационных электрических машин: безотказность, долговечность, время работы, вероятность отказа. Опишите принцип работы сельсинов, представленных на рисунке.         В каких бортовых устройствах они применяются?

Опишите на примере общей схемы принцип действия электрогенератора. Опишите принцип действия простейшего электродвигателя. Опишите принцип работы гистерезисных двигателей. Их преимущества и недостатки. В каких бортовых устройствах они применяются? Опишите принцип работы генератора переменного тока. Опишите принцип работы генератора постоянного тока. Каким образом уменьшают пульсации выходного напряжения генераторов? По каким признакам классифицируют электрические машины?

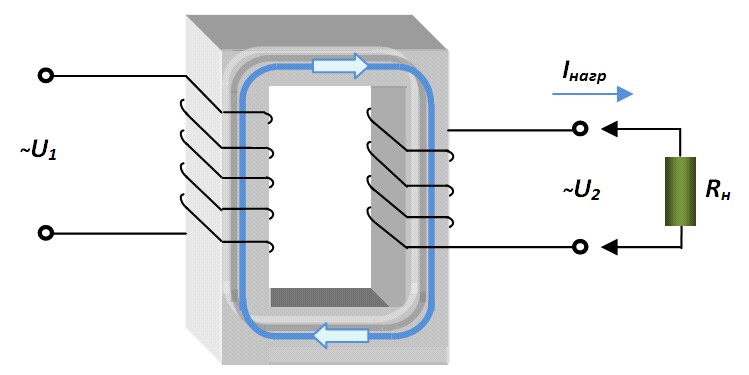

На рисунке представлена схема однофазного трансформатора. Поясните принцип его работы, укажите, каким образом рассчитывается число витков в обмотках и недостатки данного прибора. В каких бортовых устройствах он применяется?

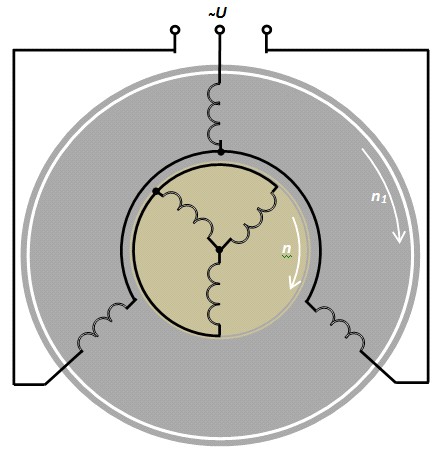

На рисунке представлена схема асинхронного трёхфазного двигателя. Поясните принцип действия электрических машин этого типа.

На рисунке представлена схема синхронного трёхфазного генератора. Поясните принцип действия электрических машин этого типа.

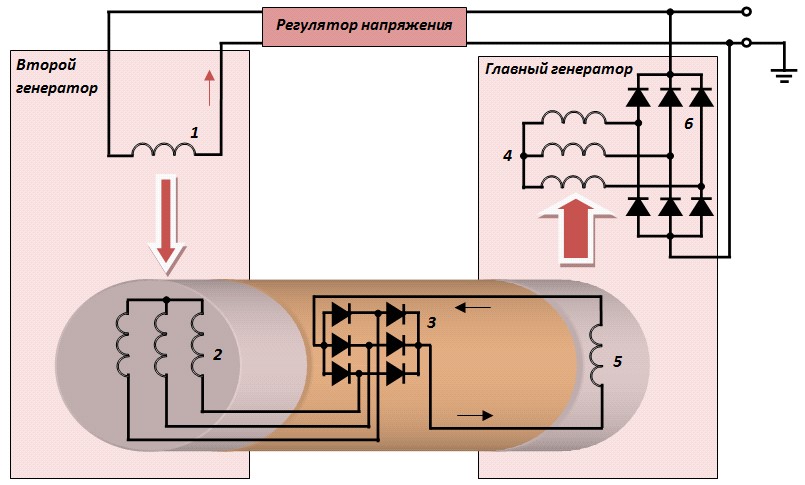

На рисунке изображена схема бесколлекторного генератора. Опишите принцип его работы. Назовите его преимущества и главный недостаток, по причине которого эти генераторы редко используется в авиационной технике.

Перечислите специфические требования, которые предъявляются к стартерам для запуска авиационных реактивных двигателей. Объясните, что показывают скоростная и механическая характеристики двигателей. Что означает понятие «создать разнос»? Перечислите основные технические требования, предъявляемые к электрооборудованию при включении генераторов в параллельную работу. Каким способом обеспечивают баланс напряжений? Объясните принцип работы регулятора напряжения, изобразите зависимость напряжения от частоты вращения генератора. Назначение импульсных трансформаторов. Их преимущества и недостатки. В каких устройствах предпочтительно их применение? Принцип действия и конструктивные особенности шаговых электродвигателей. Объясните, какие конструктивные особенности имеют шаговые двигатели, и в каких устройствах они используются. На каких самолётах используют стартер-генераторы? Объясните, каким образом реализуется схема их подключения к шинам электропитания. Назовите и изобразите графически три характеристики генераторов постоянного тока. Каким образом снимается характеристика холостого хода генератора? Каким образом снимается  механическая характеристика двигателей постоянного тока? Каким образом снимается нагрузочная характеристика генераторов? Каким образом снимается внешняя характеристика генератора?

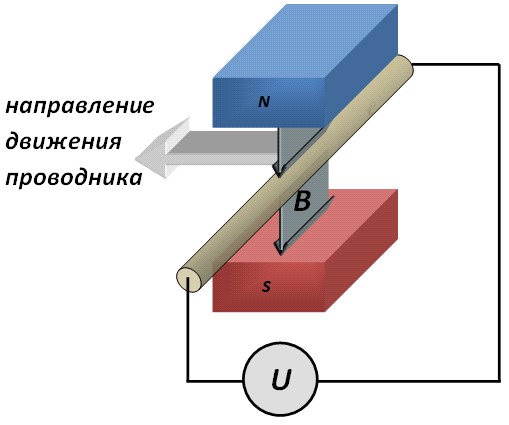

Объясните, каким образом снимается регулировочная характеристика генератора. Определите направление электродвижущей силы в проводнике электрогенератора, изображённого на рисунке.
Приведите уравнение для расчёта электродвижущей силы в проводнике, движущемся в магнитном поле.

На графике представлена характеристика холостого хода генератора постоянного тока (петля гистерезиса). Что будет означать её отклонение в сторону оси ординат (выделено красным)? Приведите уравнение моментов генератора. Каким образом определяют момент холостого хода генератора постоянного тока? На преодоление каких сил он тратится? Приведите классификацию генераторов постоянного тока в зависимости от способа возбуждения. Отметьте для каждого вида преимущества и недостатки. С помощью каких устройств осуществляется передача крутящего момента от авиационного двигателя к генератору? Докажите эффективность применения генераторов переменного тока в бортовых системах электроснабжения. Перечислите основные меры, принимаемые разработчиками бортовой электроаппаратуры по снижению её массы. Перечислите основные стандарты и соответствующие им номиналы напряжений бортовых систем электропитания. Выберите предусмотренные стандартами переменный ток и напряжение, применяемые в бортовой сети самолётов и вертолётов: а)120V 400Hz,  б)220V 50Hz,  в)110V 300Hz,  г)208V 600Hz,  д)208V 400Hz. Выберите предусмотренные стандартами постоянный ток и напряжение, применяемые в бортовой сети самолётов и вертолётов:

а)380V,        б)220V,        в)110V,        г)36V,                д)27V.

В чём состоит принцип обратимости электрических машин?

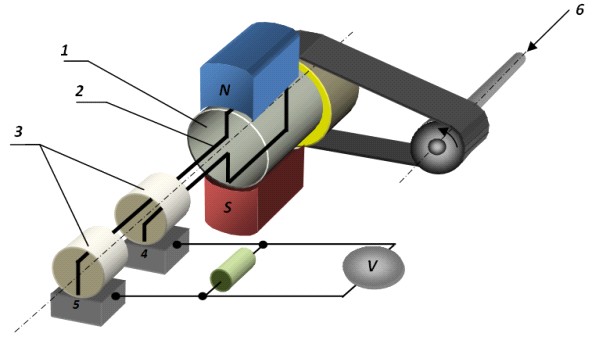

Назовите основные элементы конструкции генератора переменного тока, отмеченные цифрами.

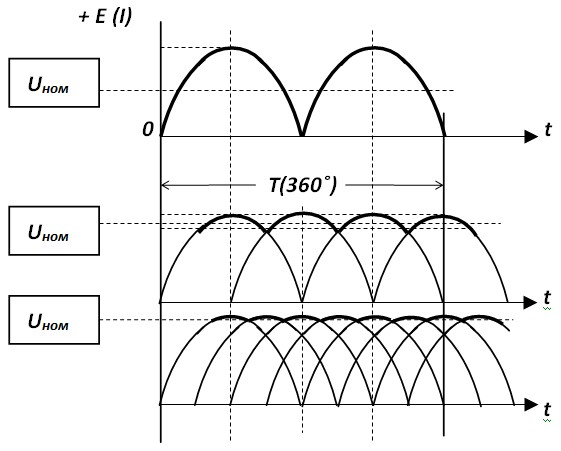

Определите по графикам, сколько обмоток ротора формируют данные напряжения?

Объясните, из каких соображений выбрали рабочую частоту переменного тока бортовой системы электропитания 400 Гц. Дайте определение удельной мощности авиационного генератора. Какие технические требования предъявляются к авиационным генераторам? Дайте определение полётной массе генератора. По каким параметрам она рассчитывается? Перечислите особенности конструкции авиационных электрических машин с учётом условий их эксплуатации. Перечислите все способы охлаждения, которые применяются для авиационных электрических машин и укажите их недостатки. Чем обусловлено применение тех или иных способов охлаждения, в зависимости от высоты полёта? Объясните на примере принципиальной схемы, как подключаются аккумуляторные батареи в систему электропитания самолёта. Перечислите основные устройства коммутации в бортовой системе электропитания. Перечислите способы защиты системы электропитания самолёта от короткого замыкания. Объясните на примере принципиальной схемы, каким образом осуществлено резервирование системы электропитания на магистральных самолётах. Объясните на примерах назначение исполнительных механизмов и дайте определение понятию быстродействие. Объясните, какие два тормозных момента преодолевает первичный двигатель при работе генератора. При уменьшении тока нагрузки генератора, вызывающее увеличение напряжения, необходимо _____?_____ магнитный поток машины, а, следовательно, ______?______ ток возбуждения. Определите, что неверно в данном предложении: «Полезная  механическая мощность электродвигателя  Р  всегда больше механической мощности  РМ  на величину потерь холостого хода Р0». Напряжение на клеммах генератора при работе с аккумуляторной батареей определяется следующей формулой:                                                                 ,                                                        где   - ЭДС, ток и внутреннее сопротивление аккумулятора. Какому режиму (разряду или заряду батареи) соответствуют знаки «+» и «-». Ответьте на вопрос: как изменится полётная масса генератора при увеличении его КПД? Формула  определяет КПД электрической машины:  Как называются величины в правой части уравнения? Перечислите конструктивные особенности авиационных электрических машин. Перечислите особенности условий работы электрических машин на борту истребителя МИГ-31. Перечислите особенности материалов, защитных покрытий и технологии изготовления авиационных электрических машин. Перечислите авиационные электрические машины специального назначения и вкратце опишите их особенности. Механическая мощность вращения якоря или ротора  РМ  с электрическими потерями в цепи якоря  РЯ и в цепи возбуждения РВ равна:

Какую электрическую машину характеризует данное уравнение.

К какому типу электрических машин относится данное уравнение?

Определите, к какому типу электрических машин относится данное уравнение:

Укажите, к какому типу электрических машин относится данное уравнение:

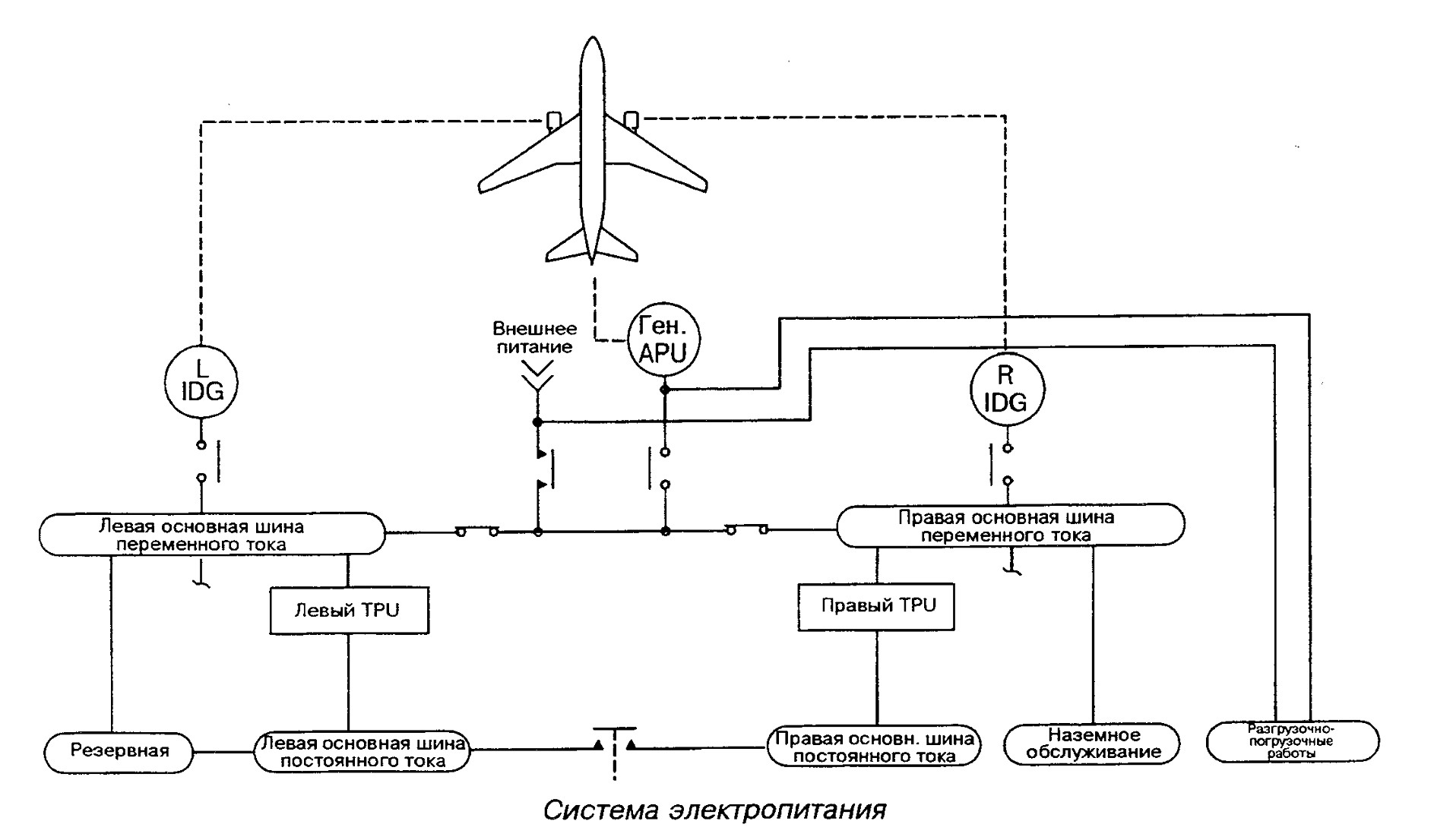

Объясните на примере данной схемы, каким образом происходит распределение электропитания на магистральных самолётах.

На том же рисунке представлена общая схема системы электропитания самолёта. Как называются её элементы, обозначенные английскими аббревиатурами, и какое их назначение?

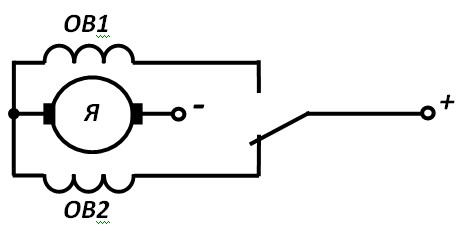

Объясните, какую задачу решает данная схема включения электродвигателя.
Какую задачу решает данная схема включения электродвигателя?

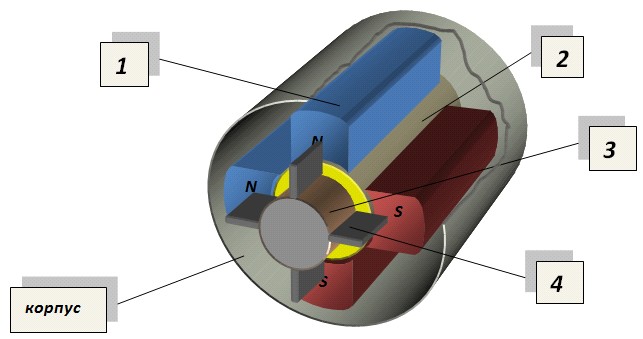

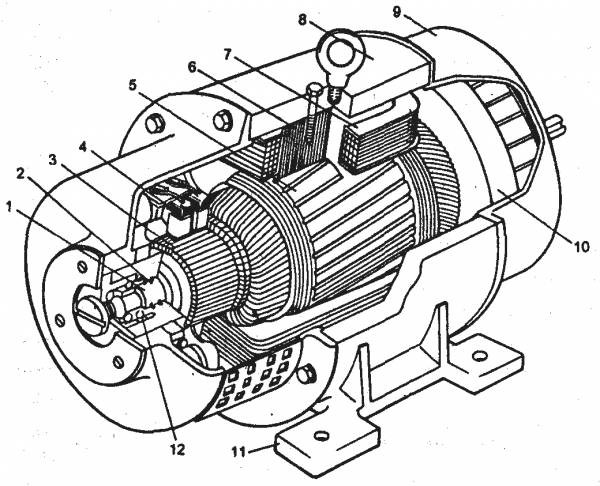

Объясните, в чём отличие тахогенератора от других генераторов постоянного тока. На рисунке представлена общая схема электрической машины постоянного тока. Как называются элементы, обозначенные цифрами; какое их назначение в конструкции машины?

Используя предоставленную схему электрической машины, определите её функциональное назначение и опишите принцип работы.

К мерам по снижению массы электрооборудования не относится:

       а). применение генераторов и электродвигателей постоянного тока;

       б). применение импульсных трансформаторов;

       в). снижение энергопотребления бортовыми приборами;

       г). применение мультиплексированных шин проводки.
