Техническое предложение изделия (стр. 1 )

ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ ИЗДЕЛИЯ

ГОРИЗОНТАЛЬНО - РАСТОЧНЫЙ СТАНОК - WHN 110 (Q, MC)

ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ ИЗДЕЛИЯ

ГОРИЗОНТАЛЬНО - РАСТОЧНЫЙ СТАНОК - WHN 110 (Q, MC)

ПРЕЗЕНТАЦИЯ КОМПАНИИ

АО «ТОС ВАРНСДОРФ» с местонахождением в г. Варнсдорф (Чешская Республика) на протяжении многих лет занимается производством обрабатывающих станков. Компания была основана в 1903 году под названием «Strojнrny Arno Plauert», и сегодня является крупным машиностроительным предприятием, изделия которого известны во всем мире. Ведущий мировой машиностроительный завод, занимающийся разработкой, производством, продажей и сервисным обслуживанием обрабатывающих станков. Кроме того, компания предлагает множество дополнительных услуг и сопутствующих товаров. Компания располагает собственной командой конструкторов, которые работают над постоянным усовершенствованием станков, а также сильной производственной базой, благодаря которой компания сама же и производит станки.

СОДЕРЖАНИЕ:

1.        ХАРАКТЕРИСТИКА ИЗДЕЛИЯ        5

1.1        Горизонтально-расточный и фрезерный станок с выдвижным рабочим шпинделем в крестообразном исполнении        5

1.2        Основная концепция станка        5

2.        ОСНОВНЫЕ ВАРИАНТЫ СТАНКА        6

2.1        Варианты в зависимости от держателя инструмента (шпиндельной)        6

2.2        Varianty podle nosiиe obrobku (stolu nebo palety)        6

2.3        Варианты в зависимости от уровню автоматизации рабочего цикла        6

2.4        Вариантное исполнение в зависимости от системы управления        6

3.        ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ        7

3.1        Рама станка        7

3.1.1        Параметры – Колонна        7

3.1.2        Параметры – Стол        7

3.2        Шпиндельная бабка        8

3.2.1        Параметры - Шпиндельная бабка „R“ и „N/R“        8

3.3        Направление переставных групп        9

3.4        Приводы сдвига и закрепления        9

3.4.1        Параметры - Подачи        10

3.5        Смазка станка        10

3.6        Управление станком        11

3.7        Системы управления        11

3.8        Измерения        11

3.9        Автоматическая смена инструменто        12

3.9.1        Параметры  - Автоматическая смена инструменто        12

3.10        Автоматическая замена палет        12

3.10.1        Автоматическая замена палет        13

3.11        Энергетические источники и агрегаты        13

3.12        Капотирование станка        14

3.13        Дальнейшие параметры        15

4.        ТОЧНОСТЬ И ИСПЫТАНИЯ СТАНКА        16

4.1        Геометрическая точность станка        16

4.2        Точность позиционирования групп станка        16

4.3        Рабочая точность станка        16

4.4        Остальные испытания при выходном контроле:        16

5.        БЕЗОПАСНОСТЬ И ЭКСПЛУАТАЦИЯ СТАНКА        17

6.        ПОСТАВКА И ПРИЕМ, ЭКСПЛУАТАЦИЯ СТАНКА        18

7.        УПАКОВКА, ТРАНСПОРТИРОВКА, СКЛАДИРОВАНИЕ        18

8.        ПРИНАДЛЕЖНОСТИ        19

8.1        Нормальные принадлежности        19

8.2        Специальные принадлежности        20

8.2.1        LD650 - Планшайба        20

8.2.2        HPR 50 - Вертикальная фрезерная головка        21

8.2.3        HUR 50 - Головка фрезерная универсальная ручная        22

8.2.4        CHZ 110 - Оборудование для  охлаждения инструментов        23

8.2.5        CHOV 110 - Оборудование для  охлаждения инструментов        23

8.2.6        Транспортировочная лента        24

8.2.7        Зажимный кубик        24

8.2.8        Зажимные угольники        25

8.2.9        Дальнейшие наконечники для зажима инструмента        26

8.2.10        Компрессорный охладитель масла для цепи смазки шпиндельной головки        26

8.2.11        Комплект запасных частей для 3-летней эксплуатации станка  - Шпиндельная бабка N        27

8.2.12        Комплект запасных частей для 3-летней эксплуатации станка  - Шпиндельная бабка R        28

8.3        Другое исполнение станка        29

9.        Список основных частей, приобретенных        30

9.1        Компоненты Станки WHN 110 (Q, MC)        30

1.        ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

1.1        Горизонтально-расточный и фрезерный станок с выдвижным рабочим шпинделем в крестообразном исполнении

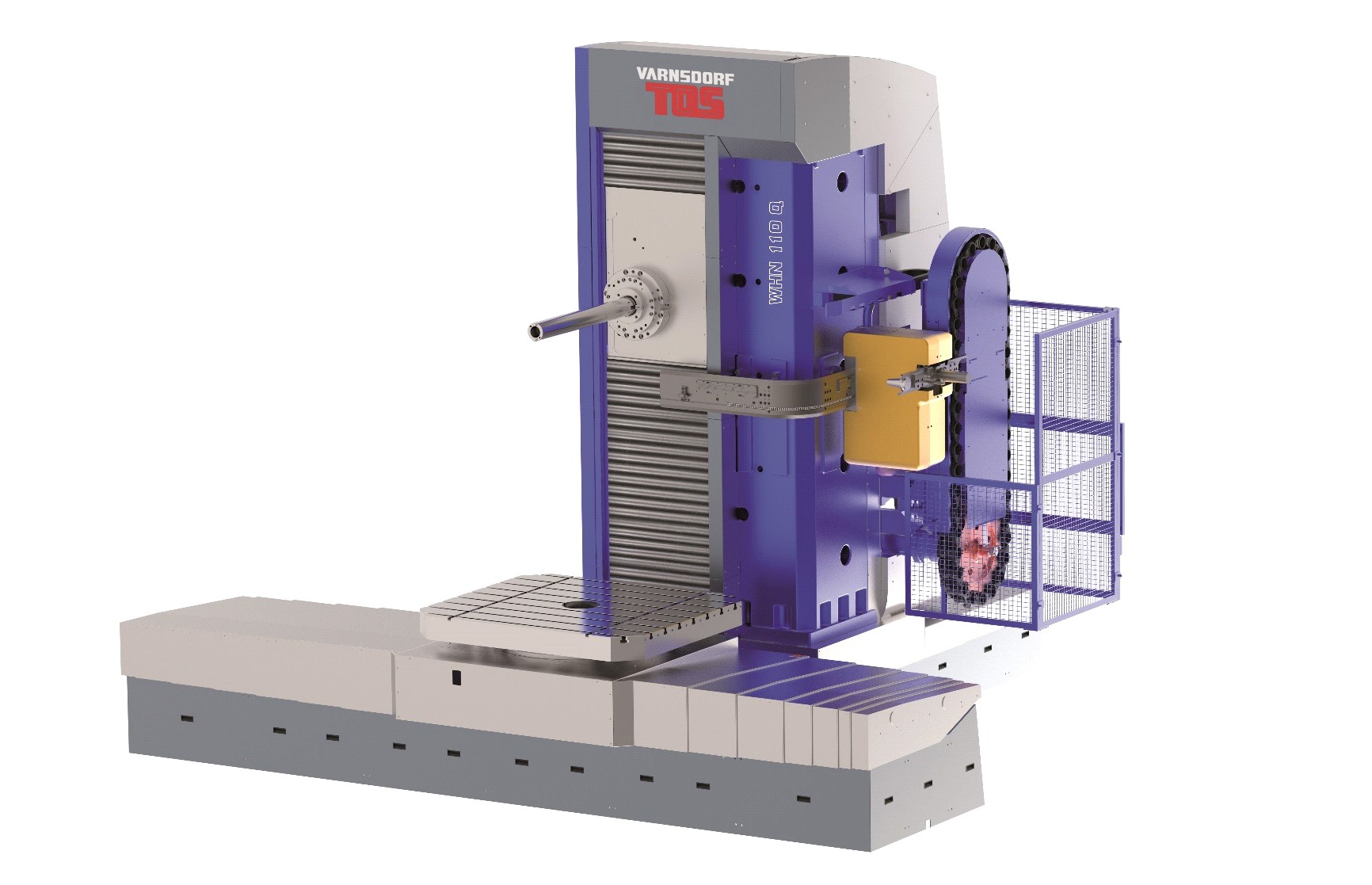

WHN 110 (Q, MC) является типовым представителем передового поколения CNC горизонтальных станков средней величины фирмы ТОС ВАРНСДОРФ, которые отличаются высоким уровнем параметров производительности и пользовательской комфортабельности, которая вытекает из технической концепции и широкого предложения вариантов параметров и пользовательских функций. Благоустройство предложения в целом вытекает, прежде всего, из модульной концепции типовой серии станков настоящего поколения, их периферийных устройств и принадлежностей. Обрабатываемые детали можно зажимать на рабочий стол в исполнении согласно требованию или поворотном или неповоротном, или же на технологический поддон. Основное использование станка предназначено для производительной, или же эффективной универсальной стружечной обработки не вращающихся обрабатываемых деталей среднего размера и среднего веса, прежде всего чугунных, стально-чугунных и стальных, в том числе самые сложные операции с точки зрения технологии. Для расширения рабочих возможностей станка и для обеспечения его непрерывной эксплуатации предназначены особые принадлежности, периферийные устройства и специальное оснащение, прежде всего технологического характера.

Параметрические исполнение станка, уровень и объем его оснащения, и компоновка конечного технологического места работы можно оптимизировать согласно пользовательским потребностям.

По желанию заказчика этот станок также можно поставить в варианте исполнения BASIC с некоторыми другими компонентами и с измененными техническими параметрами (см. главу 3).

1.2        Основная концепция станка

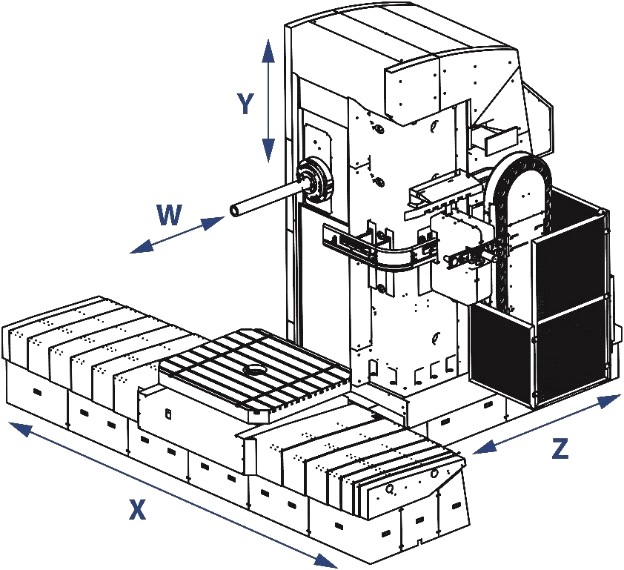

Станок состоит из неподвижной станины в форме „T“, по которой перемещается стол в поперечном направлении, или же зажимное основание для поддона (координата X) в исполнении поворотном, установленный поворотно (координата B) на каретках, и продольно станина (координата Z), на которой вертикально переставляется шпиндельная головка (координата Y). станок имеет 5 управляемых координат. Линейные оси (Х - поперечное перемещение стола, Y - вертикальное перемещение шпиндельной бабки, Z - продольное перемещение стойки, W - выдвижение шпинделя, B - вращение стола) являются полностью (непрерывно) управляемые.

2.        ОСНОВНЫЕ ВАРИАНТЫ СТАНКА

2.1        Варианты в зависимости от держателя инструмента (шпиндельной)

шпиндельная бабка „N“ – пригодная, прежде всего для выполнения силового резания.

       Макс. оборомты позволяют осушествлять чистовые операции.

-        шпиндельная бабка „N/R“ – выстроходное исполнение шпиндельной головки, предназначенное, прежде всего, для точного силового резания с высокими скоростями

2.2        Varianty podle nosiиe obrobku (stolu nebo palety)

станок, оснащенный поворачивающимся зажимным столом с управляемой осью

       координат B

       -        станок обладает функцией автоматической замены двух поддонов.

2.3        Варианты в зависимости от уровню автоматизации рабочего цикла
