Исследовательская практическая работа «История и направления развития вычислительной техники» (стр. 2 )

Рис. 7. Китайские счеты.

Многовековой путь совершенствования абака привел к созданию счетного прибора законченной классической формы, используемого вплоть до эпохи расцвета клавишных настольных ЭВМ. Счёты представляют собой раму с нанизанными на спицы костяшками. В недавнем прошлом в СССР их использовали повсеместно. И только появление карманных электронных калькуляторов создало реальную угрозу для дальнейшего использования русских, китайских и японских счетов - трех основных классических форм абака, сохранившихся до наших дней.

1.3. Механические и автоматические вычислительные средства

Развитие механики в XVII в. стало предпосылкой создания вычислительных устройств и приборов, использующих механический принцип вычислений. Такие устройства строились на механических элементах и обеспечивали автоматический перенос старшего разряда. Эти устройства были способны выполнять уже не два, а четыре арифметических действия и назывались арифмометрами.

Своего рода модификацию абака предложил Леонардо да Винчи  вконце XV - начале XVI века. Он создал эскиз 13-разрядного суммирующего устройства с десятизубными кольцами. Чертежи данного устройства были найдены среди двухтомного собрания Леонардо по механике, известного как "CodexMadrid". Это устройство что-то вроде счетной машинки, в основе которой находятся стержни, все стержни (всего 13) должны были располагаться таким образом, чтобы меньшее на одном стержне касалось большего на другом.[3, 431; 4, 25]

Первая механическая машина была описана в 1623 г. профессором математики Тюбингенского университета Вильгельмом Шиккардом, реализована в единственном экземпляре и предназначалась для выполнения четырех арифметических операций над 6-разрядными числами.

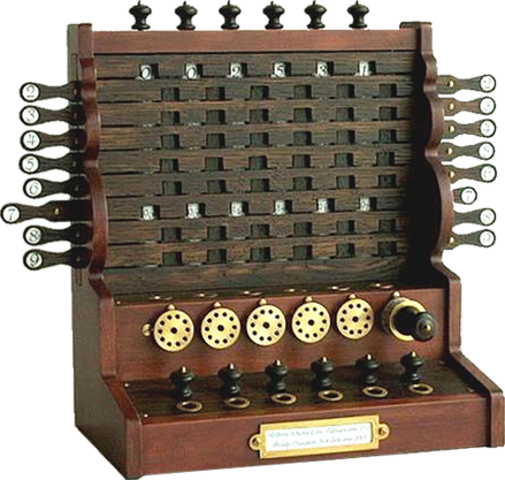

Рис. 8. Первая механическая машина Вильгельма Шиккарда.

Машина Шиккарда содержала суммирующее и множительное устройства, а также механизм для записи промежуточных результатов. Первый блок - шестиразрядная суммирующая машина - представлял собой соединение зубчатыхпередач. На каждой оси имелись шестерня с десятью зубцами и вспомогательное однозубое колесо - палец. При вычитании шестеренки следовало вращать в обратную сторону. Для перемножения использовалось устройство, чью главную часть составляли шесть осей с «навернутыми» на них таблицами умножения. Использованная принципиальная схема машины Шиккарда явилась классической - она (или ее модификации) использовалась в большинстве последующих механических счетных машин вплоть до замены механических деталей электромагнитными. Однако из-за недостаточной известности машина Шиккарда и принципы ее работы не оказали существенного влияния на дальнейшее развитие вычислительной техники, но она по праву открывает эру механической вычислительной техники.[4, 26; 8]

Первая действующая модель счетной суммирующей машины была создана в 1642 г. знаменитым французским ученым Блезом Паскалем. Для выполнения арифметических операций Паскаль заменил поступательное перемещение костяшек в абаковидных инструментах на вращательное движение оси (колеса). Принцип действия счетчиков в машине Паскаля прост. В основе его лежит идея обыкновенной зубчатой пары - двух зубчатых колес, сцепленных между собой. Для каждого разряда имеется колесо с десятью зубцами. Такое колесо получило название «десятичное счетное колесо».[3, 431]

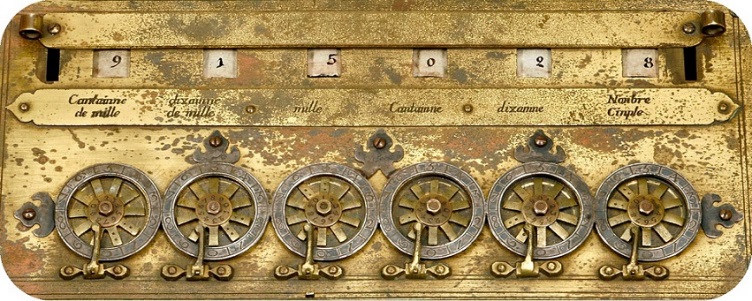

Рис. 9. «Паскалина».

Универсальная автоматическая машина, в структуру которой уже входили почти все основные части современных ЭВМ, была изобретена еще в тридцатых годах XIX века. Имя этого человека, которому суждено было открыть новую и, пожалуй, наиболее яркую страницу в истории вычислительной техники - Чарльз Бэббидж. Аналитическая машина Бэббиджа представляла собой единый комплекс специализированных блоков. По проекту она включала следующие устройства. Первое - устройство для хранения исходных данных и промежуточных результатов. Бэббидж назвал его "складом"; в современных вычислительных машинах устройство такого типа называется памятью или запоминающим устройством.

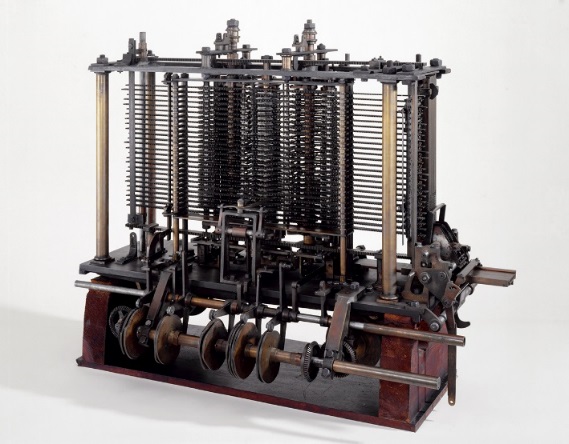

Рис. 10. Аналитическая машина Бэббиджа.

Для хранения чисел Бэббидж предложил использовать набор десятичных счетных колес. Каждое из колес могло останавливаться в одном из десяти положений и таким образом запоминать один десятичный знак. Колеса собирались в регистры для хранения многоразрядных десятичных чисел. По замыслу автора запоминающее устройство должно было иметь емкость в 1000 чисел по 50 десятичных знаков.

Для создания памяти, где хранилась информация, Бэббидж использовал не только колесные регистры, но и большие металлические диски с отверстиями. В памяти на дисках хранились таблицы значений специальных функций, которые использовались в процессе вычислений. Второе устройство машины - устройство, в котором осуществлялись необходимые операции над числами, взятыми из "склада". Бэббидж назвал его "фабрикой", а сейчас подобное устройство называется арифметическим. И наконец, третье устройство машины - устройство, управляющее последовательностью операций, выполняемых над числами. Бэббидж назвал его"конторой"; сейчас оно - устройство управления. Управление вычислительным процессом должно было осуществляться с помощью перфокарт. Карты проходили под щупами, а они, попадая в отверстия, приводили в движение механизмы, с помощью которых числа передавались со "склада" на "фабрику". Результат машина отправляла обратно на "склад". [3,432]

А машина, созданная Лейбницем в 1694 г., давала возможность механического выполнения операции умножения без последовательного сложения и вычитания.

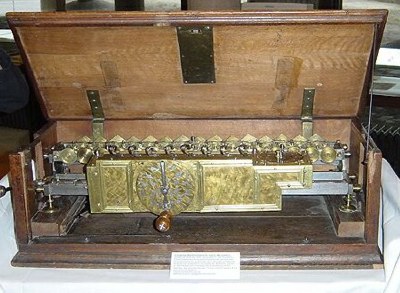

Рис. 11. Арифметическая машина Лейбница.

Арифметическая машина Лейбница была по существу первым в мире арифмометром - машиной, предназначенной для выполнения четырех арифметических действий, позволяющей использовать 8-разрядное множимое и 9-разрядный множитель с получением 16-разрядного произведения. Однако, несмотря на все остроумие его изобретателя, арифмометр Лейбница не получилраспространения по двум основным причинам: отсутствие на него устойчивого спроса и конструкционной неточности, сказывающейся при перемножении предельных для него чисел.

1.4. Электромеханические вычислительные средства

Как ни блестящ был век механических арифмометров, но и он исчерпал свои возможности. Людям нужны были более энергичные помощники. Это заставило изобретателей искать пути совершенствования вычислительной техники, но уже не на механической, а на электромеханической основе.

Классическим типом средств электромеханического этапа был счетно-аналитический комплекс, предназначенный для обработки информации на перфокарточных носителях.

Первый такой комплекс был создан в СШ в 1887 г. и состоял из ручного перфоратора, сортировочной машины и табулятора. Управление механическими счетчиками и сортировкой осуществлялось электрическими импульсами, возникающими при замыкании электрической цепи при наличии отверстия в перфокарте. Импульсы использовались и для ввода чисел, и для управления работой машины. Поэтому машина Г. Холлерита была признана первой электромеханической счетной машиной с программным управлением. [4, 53]

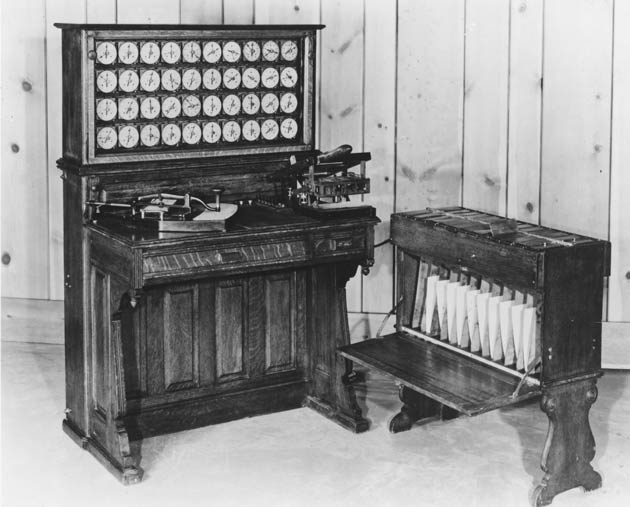

Рис. 12. Машина Холлерита.

Также была предложена Аланом Тьюрингом в 1936 году для формализации понятия алгоритма машина Тьюринга.

Рис. 13. Машина Тьюринга.

Машина Тьюринга является расширением конечного автомата и способна имитировать все другие исполнители. Машина Тьюринга может менять содержимое ленты с помощью специальной читающей и пишущей головки, которая движется вдоль ленты. В каждый момент головка находится в одной из ячеек. Машина Тьюринга получает от головки информацию, какой символ та видит, в зависимости от этого решает, что делать, то есть какой символ записать в текущей ячейке и куда сдвинуться после этого. При этом также меняется внутреннее состояние машины. Тьюринг показал, что не существует "чудесной машины", способной решать все математические задачи. Но, продемонстрировав ограниченность возможностей, он на бумаге построил то, что позволяет решать очень многое и что мы теперь называем словом "компьютер". [9]

Наконец, на электромеханическом этапе была реализована идея Бэббиджа создания универсальной вычислительной машины с программным управлением, по сложности соизмеримая с наиболее сложными техническими системами того времени. Уже на этом этапе выявляется зависимость возможностей вычислительной техники от ее системной сложности; многие наработки данного этапа легли в основу развития современного этапа развития вычислительной техники– электронного.

1.5. Электронные вычислительные средства

Электронные вычислительные средства – совокупность средств вычислительной техники, обеспечивающих реализацию информационного процесса, заключающегося в получении, передаче, хранении, обработке и представлении информации в форме, удобной для восприятия пользователем или встраиваться в другие технические средства (машины, оборудование или приборы) в целях управления объектами и процессами.

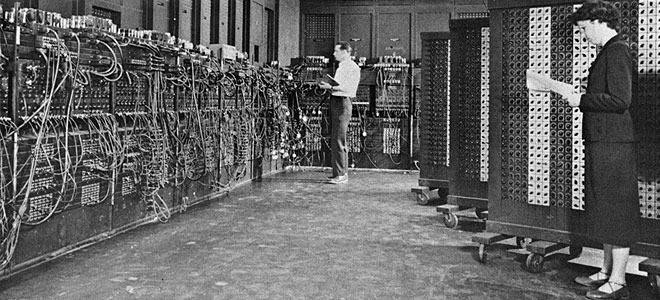

В 1946 г. По заказу Армии США был создан первый широкомасштабный электронный цифровой компьютер ЭНИАК, который можно было перепрограммировать для решения полного диапазона задач. Разработали его американские ученые Джон Уильям Мокли и Джон ПресперЭкерт. В ЭНИАКе в качестве основы компонентной базы электромеханические реле были заменены вакуумными лампами. Всего комплекс включал 17468 ламп, 7200 кремниевых диодов, 1500 реле, 70000 резисторов и 10000 конденсаторов. [3,433; 10]

Потребляемая мощность – 150 кВт по тем временам было достаточно для освещения большого города. Вычислительная мощность – 300 операций умножения или 5000 операций сложения в секунду. Вес – 27 тонн, более 30 метров. Вычисления проводились в десятичной системе. ЭНИАК использовался для расчета баллистических таблиц, предсказания погоды, расчетов в области атомной энергетики, аэродинамики, изучения космоса.
