  ПЗС 100.00.000 РЭ

ПОГРУЗЧИК – ЗЕРНОМЕТАТЕЛЬ СКРЕБКОВЫЙ ПЗС-100

Руководство по эксплуатации

Содержание

Введение.............................................................................................................................................................1 Описание и работа.......................................................................................................................................... 1.1 Назначение изделия.....................................................................................................................................	3 4 4
1.2 Технические характеристики.....................................................................................................................	5
1.3 Устройство и работа зернометателя и его основных узлов...................................................................	7
1.3.1 Общее устройство..................................................................................................................................... 1.3.2 Рама............................................................................................................................................................ 1.3.3 Траспортер................................................................................................................................................. 1.3.4 Триммер..................................................................................................................................................... 1.3.5 Шасси......................................................................................................................................................... 1.3.6 Ход задний................................................................................................................................................ 1.3.7 Питатель.................................................................................................................................................... 1.3.8 Электрооборудование.............................................................................................................................. 1.3.9 Кинематическая схема............................................................................................................................. 2 Указание мер безопасности........................................................................................................................... 3 Досборка, наладка и обкатка......................................................................................................................... 3.1 Досборка зернометателя............................................................................................................................. 3.2 Обкатка......................................................................................................................................................... 4 Органы управления и порядок их использования...................................................................................... 5 Правила эксплуатации и регулировки.......................................................................................................... 5.1 Общие рекомендации.................................................................................................................................. 5.2 Регулировка скребковой цепи питателя.................................................................................................... 5.3 Регулировка скребковой цепи траспортера загрузочного....................................................................... 5.4 Регулировка клиноременной передачи привода триммера и транспортера загрузочного................... 5.5 Регулировка ленты триммера..................................................................................................................... 5.6 Регулировка хода........................................................................................................................................ 5.7 Регулировка трубы триммера.....................................................................................................................	7 8 9 10 11 12 13 15 17 19 20 20 20 21 22 22 22 23 23 24 25 25
6 Техническое обслуживание........................................................................................................................... 6.1 Перечень работ технического обслуживания, выполняемых по каждому виду................................... 7 Возможные неисправности и методы их устранения................................................................................. 8 Правила хранения........................................................................................................................................... 9 Транспортирование........................................................................................................................................ 10 Указания по выводу из эксплуатации и утилизации................................................................................. 11 Критерии предельных состояний зернометателя...................................................................................... 12 Паспорт.......................................................................................................................................................... 12.1 Комплектность........................................................................................................................................... 12.2 Гарантийные обязательства......................................................................................................................	26 27 30 31 31 32 33 35 35 35
Свидетельство о приемке..................................................................................................................................	36
Гарантийный талон............................................................................................................................................	37

Введение

  Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с устройством, техническими характеристиками, правилами техники безопасности, регулированием, техническим обслуживанием, хранением и утилизацией погрузчика-зернометателя скребкового ПЗС-100  (далее по  тексту –зернометатель).

  Руководство поможет овладеть правильными приемами сборки и эксплуатации зернометателя.

Перед началом эксплуатации машины обслуживающий персонал должен изучить настоящее РЭ.

1 Описание и работа зернометателя

Назначение изделия

  Зернометатель производительностью 100 т/ч  предназначен для механизации погрузочно-разгрузочных работ на открытых токах и в зерноскладах.

  Зернометатель может выполнять следующие технологические операции:

-  загрузку и выгрузку зерноскладов.

-  погрузку зерна в транспортные средства с высотой борта до 4,2 м.

-  механическое перелопачивание (перебуртовку) зерна на открытых площадках и зерноскладах.

-  формирование бунтов из куч зерна, оставляемых транспортными средствами на площадках во время подвозки зерна от комбайна.

-  сепарацию зерна с отделением легких примесей.

  Использование машины не по назначению может привести к её поломке. В таком случае изготовитель ответственность за ущерб  не несет.

  Характерной особенностью зернометателя является возможность загрузки складов с высотой складирования зернового материала до 8 м, а также формирование высоких бунтов на площадках открытых токов с дальностью метания зерна до 25 м.

  Поворот триммера метателя на 125° в обе стороны от продольной оси рамы дает возможность обеспечить:

-  непрерывность процесса погрузки зерна в автомашины и в автопоезда;

-  распределение зерна при загрузке склада;

-  формирование бунтов с одним гребнем после двух проходов зернометателя;

-  рассредоточение зерна из бунта для просушки на площадке тока и формирование его (после просушки) снова в бунт.

Технические характеристики

Таблица 1

Наименование параметра	Значение параметра
1  Модель зернометателя	ПЗС-100
2  Тип	скребковый
3  Привод	электрический
4  Производительность за 1 ч основного времени, т	80 - 100
5 Масса машины сухая (конструктивная), с комплектом рабочих органов для выполнения технологического процесса, кг, не более	790
6  Габаритные раз­меры, мм, не более (длина Ч ширина Ч высота) в рабочем положении, согласно ГОСТ 27999	6300Ч4850Ч5500
7  Габаритные размеры в транспортном положении, мм, (длина Ч ширина Ч высота)	3000Ч1600Ч2280
8  Установленная мощность, кВт	10,05
9  Скорость передвижения, км/ч,	от 0 до 1,1
10  Транспортная скорость на буксире, км/ч, не более	5,0
11  Концентрация зерновой пыли, мг/м3, не более	4
12  Максимальное усилие на органах управления Н, не более   - на рукоятке подъема лебедок питателей    - на рукоятке зажима ленточного тормоза    - на включении муфты мотор-редуктора   - на рычаге поворота передних колес    - на рычаге перевода загрузочного транспортера из транспортного положения и обратно	40 60 100 190 90
13  Дорожный просвет, мм	200
14  Ширина колеи, мм, не более	1385
15  Ширина захвата, мм, не менее	3500 - 6000
16  Угол поворота триммера на поворотной рамке, град	220
17  Высота бросания зерна (по ГОСТ 25353), м, до	7,0
18  Дальность полета зерна от точки забора (ГОСТ 25353), м, до	23
Триммер
19  Ширина ленты с ребрами, мм	400
20  Длина ленты, мм	2560
21  Диаметр приводного барабана, мм	300
22  Диаметр натяжного барабана, мм	300
23  Скорость ленты, м/с, не более	15,7
24  Подъем и опускание трубы в вертикальной плоскости, мм   - от   - до	3000 4200
Транспортер загрузочный с питателями
25  Число скребков транспортера, шт.	28
26  Скорость скребковой цепи транспортера, м/с, не более	2,15
27  Число скребков питателя, шт.	36
28  Скорость скребковой цепи питателя, м/с, не более	0,7
29  Число цепей транспортера, шт.	1
30  Шаг установки скребков в цепи, мм	228
31  Размеры скребка, мм (высота Ч ширина):   - транспортера   - питателя	100Ч260 100Ч260
Электродвигатели приводов рабочих механизмов
32  Электродвигатель привода загрузочного транспортера: - тип - мощность, кВт - частота вращения (асинхронная), мин-1	АИР 112МВ6У2 4,0 1000
33  Электродвигатель привода триммера: - тип - мощность, кВт - частота вращения (асинхронная), мин-1	5АИ 112M4У2 5,5 1500
34  Электродвигатель привода хода: - тип - мощность, кВт - частота вращения (асинхронная), мин-1	5АИ 71В6У2 0,55 1000
35  Удельный расход электроэнергии машины, кВт. ч/т, не более	0,1
36  Дробление зерна машиной, %, не более	0,1
37  Коэффициент технологического обслуживания, не менее	0,9
38  Коэффициент использования эксплуатационного времени	0,8
39  Наработка на отказ, ч	186
40  Коэффициент готовности, не менее	0,99
41  Удельная масса, кг/т, не более	7,9
42  Зона свободного пространства, направление выгрузки	согласно ГОСТ 25353
43  Количество обслуживающего персонала, человек	1
44  Гарантийный срок эксплуатации, месяцы	12
45  Назначенный срок службы, лет	5

1.3 Устройство и работа зернометателя и его составных частей

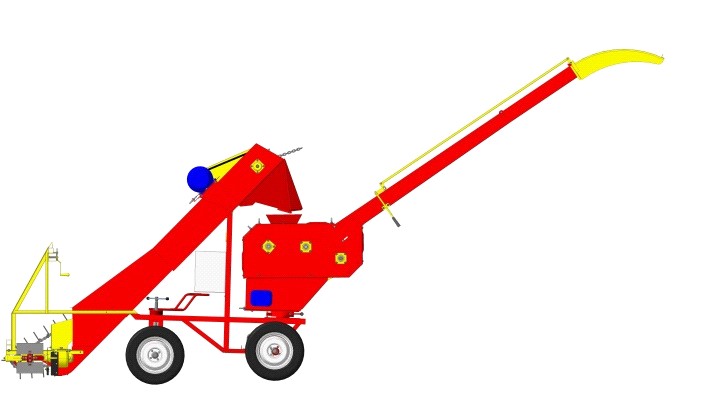

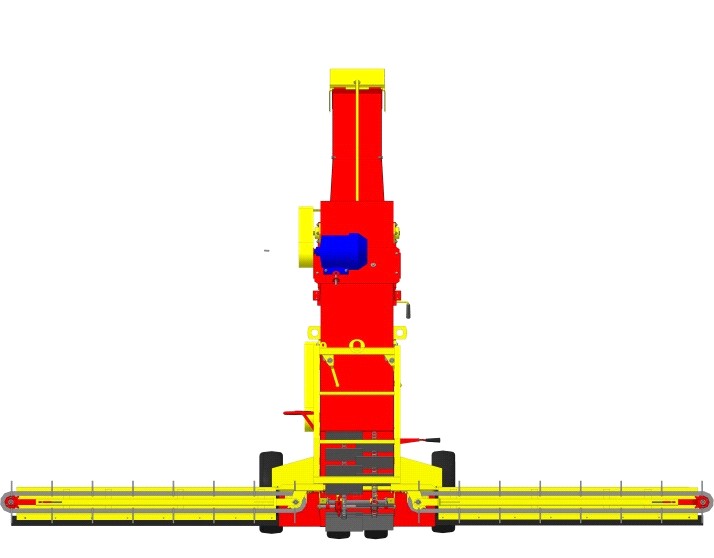

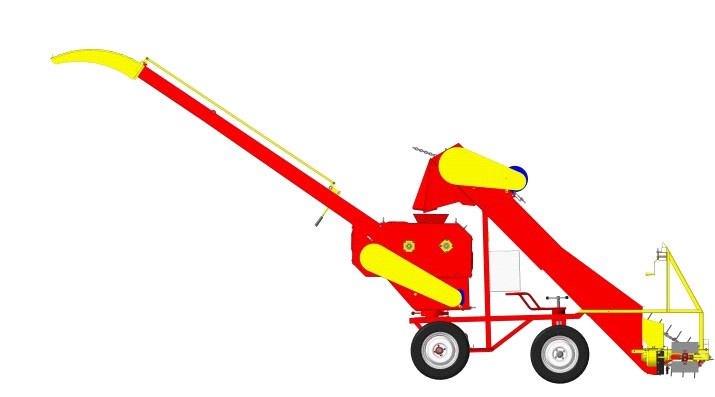

1.3.1 Общее устройство
