Оценка воздействия намечаемой хозяйственной деятельности на окружающую среду (стр. 3 )

Отопление и вентиляция. 1) замена полной системы отопления; 2) демонтаж старые магистральные трубопроводы, стояки системы отопления, тепловой узел, старая арматура и отопительные приборы; 3) устройство вентиляции.

Архитектурно-планировочные решения капитального ремонта здания физкультурно-оздоровительного комплекса (ФОК) при КГУ «Шымкентская городская специализированная детско-юношеская школа олимпийского резерва №5 по боксу» разработаны в соответствии с требованиями: СНиП РК 2.02.02-2009 «Общественные здания и сооружения», СНиП РК 2.04-05-2002 «Естественное и искусственное освещение», СНиП 2.02-05-2009 «Пожарная безопасность зданий и сооружений». Уровень ответственности здания –II. Степень огнестойкости - II.

Здание – одноэтажное, прямоугольной формы в плане, с общими размерами в осях 24,0 х 43,0 м. На момент обследования здания ФОК-а при школе №5 по боксу СДЮШОР в микрорайоне «Север», б/н в г. Шымкент, ЮКО эксплуатировалось.

Таблица №3

Объёмно-планировочные показатели здания

№п/п	Наименование	Ед. изм	Количество	Примечание
1.	Площадь застройки	м2
2.	Общая площадь	м2
3.	Полезная площадь	м2
4.	Расчетная площадь	м2
5.	Строительный объем выше отм.0.000	м3
6.	Строительный объем ниже отм.0.000	м3
7.	Этажность здания	этаж	1

Наружная отделка и Внутренняя отделка: стены - трехслойные панели типа «Сэндвич» толщиной 150 мм, кровля - двухскатная, трехслойные панели типа «Сэндвич» толщиной 150 мм, двери - индивидуального изготовления из алюминиевых профилей, окна - индивидуального изготовления из алюминиевых профилей, витражи - индивидуального изготовления из алюминиевых профилей, стеклянные перегородки - из закаленного стекла.

Конструктивные решения. Конструктивная схема трибуны - каркасное одноэтажное, в виде стоек, защемленных в фундаменте, и металлических ригелей с опиранием, фундаменты здания монолитные, железобетонные, столбчатые, наружные стены и внутренние стены из керамического кирпича толщиной 120 мм, внутренние перегородки – 120 мм, колонны - металлические балки из квадратных труб, ригели - металлические балки из квадратных труб, полы - покрытие из досок по металлическому каркасу.

Отопление. Система отопления горизонтальная с нижней подачей к отопительным приборам. Параметры теплоносителя в системе отопления 90-70°С

Нагревательные приборы – алюминиевые радиаторы секционные с межосевым расстоянием 500мм. На радиаторах установлен комплект из клапана, термостата и воздухоспускного клапана типа "Маевского".

Подключение к теплоносителю происходит по закрытой схеме. На падающих и обратных участках веток системы установлена соответствующая регулирующая и запорная арматура фирмы Danfoss. Трубопроводы теплового узла заизолированы минераловатной изоляцией по ГОСТ 21880-94 и грунтованы за 1 раз ГФ-21, и окрашены за 2 раза эмалью ПФ115. Расчет системы произведен в программном комплексе Danfoss v3.8.

Вентиляция. Во всех помещениях принята общеобменная приточно-вытяжная вентиляция с механическим и естественным побуждением. В спортзале принята приточно-вытяжная вентиляция; расход воздуха принят 80м3//ч на спортсмена в кол-ве 50 человек и 30 м3//ч на зрителя в кол-ве 200 человек соответственно. В приточных установках наружный воздух очищается фильтрах, подогревается в зимнее время и подается на компенсацию вытяжных систем. На приточной установке установлена дополнительная система очистки воздуха марки Тенре Аэролайф по системе фотокатализа.

Воздуховоды приточных и вытяжных систем выполнены из оцинкованной стали. Системы вентиляции, отопления и теплоснабжения калориферов подлежать регулированию на заданную производительность и теплоотдачу.

Защита строительных конструкций от коррозии. Антикоррозийная защита строительных конструкций разработана согласно СНиП РК 2.01.19-2004 «Защита строительных конструкций от коррозии». Бетонные и железобетонные конструкции, соприкасающиеся с грунтом, изготовляются на портландцементе по ГОСТ 10778-85*. Защита от коррозии металлических конструкций осуществляется лакокрасочными материалами 1-ой группы – пентафталевыми эмалями ПФ-115 по ГОСТ 6465-76 и ПФ-133 по ГОСТ 926-82 или пентафталевыми лаками ПФ-170 и ПФ-171 по ГОСТ 15907-70* с добавлением 10-15 % алюминиевой пудры наносимых на предварительно огрунтованые металлические поверхности глифталевыми грунтовками ГФ-021 по ГОСТ 25129-82 или ГФ-0163 по ТУ 6-27-12-90.

Поверхности стальных конструкций перед нанесением защитных лакокрасочных покрытий зачищают от окислов (окалины, ржавчины, шлаковых включений) до 3 степени очистки согласно ГОСТ 9.402-2004 «Подготовка металлических поверхностей перед окрашиванием».

Нарушенное в процессе электросварочных работ лакокрасочное покрытие  зачищается согласно ГОСТ 9.402-2004 «Подготовка металлических поверхностей перед окрашиванием» и восстанавливается.

Антипросадочные мероприятия выполнены в соответствии с требованиями СНиП 2.02.01-93 «Основания  зданий и сооружений». Проектирование оснований фундаментов выполнено согласно МСП 5.01-102-2002. Тип грунтовых условий по просадочности - II.

Предусмотрено водозащитные мероприятия, снижающие вероятность замачивания грунтов основания: планировка застраиваемой территории выполнено с использованием путей естественного стока атмосферных (поверхностных) вод; вокруг здания предусмотрены устройство водонепроницаемой покрытия и отмостки шириной 2000 мм.

Антисейсмические мероприятия выполнены с учетом требований СНиП РК 2.03-30-2006 «Строительство в сейсмических районах».

Согласно карте комплексного сейсмического микрорайонирования территории г. Шымкента,  сейсмичность площадки – семь баллов, Сейсмическая зона - I;  подзона  - Б, сейсмический  участок I-Б-6 прогнозируется повышение сейсмичности до 8-ми баллов в связи с возможным возрастанием показателя консистенции лёссовых грунтов при градостроительном освоении  территории.

Сейсмостойкость кирпичных перегородок повышается сетками из арматуры диаметром 4 Вр I, укладываемыми в горизонтальных швах кладки.

Для обеспечения раздельной работы ненесущих и несущих конструкций между колоннами каркаса и стеновыми панелями и кирпичными перегородками предусмотрены вертикальные зазоры шириной 30 мм. Между верхом ненесущих стеновых конструкций и нижними поверхностями элементов перекрытий предусмотрены горизонтальные зазоры высотой не менее 20 мм. Заполнение вертикальных и горизонтальных зазоров предусмотрено пенополиуретановой пеной. Мероприятия для доступности здания маломобильными группами населения. Мероприятия для доступности здания маломобильными группами населения разработаны в соответствии с требованиями СП РК 3.06-15-2005 «Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения». На входах в здание для доступа инвалидов на креслах-колясках предусмотрены пандусы с поручнями ведущие до спортивного зала. Ширина входных дверей в здание в свету составляет не менее 1500 мм.

       По количеству валового выброса и видовому составу выбрасываемых в атмосферу загрязняющих веществ, объект относится к IV категории опасности.

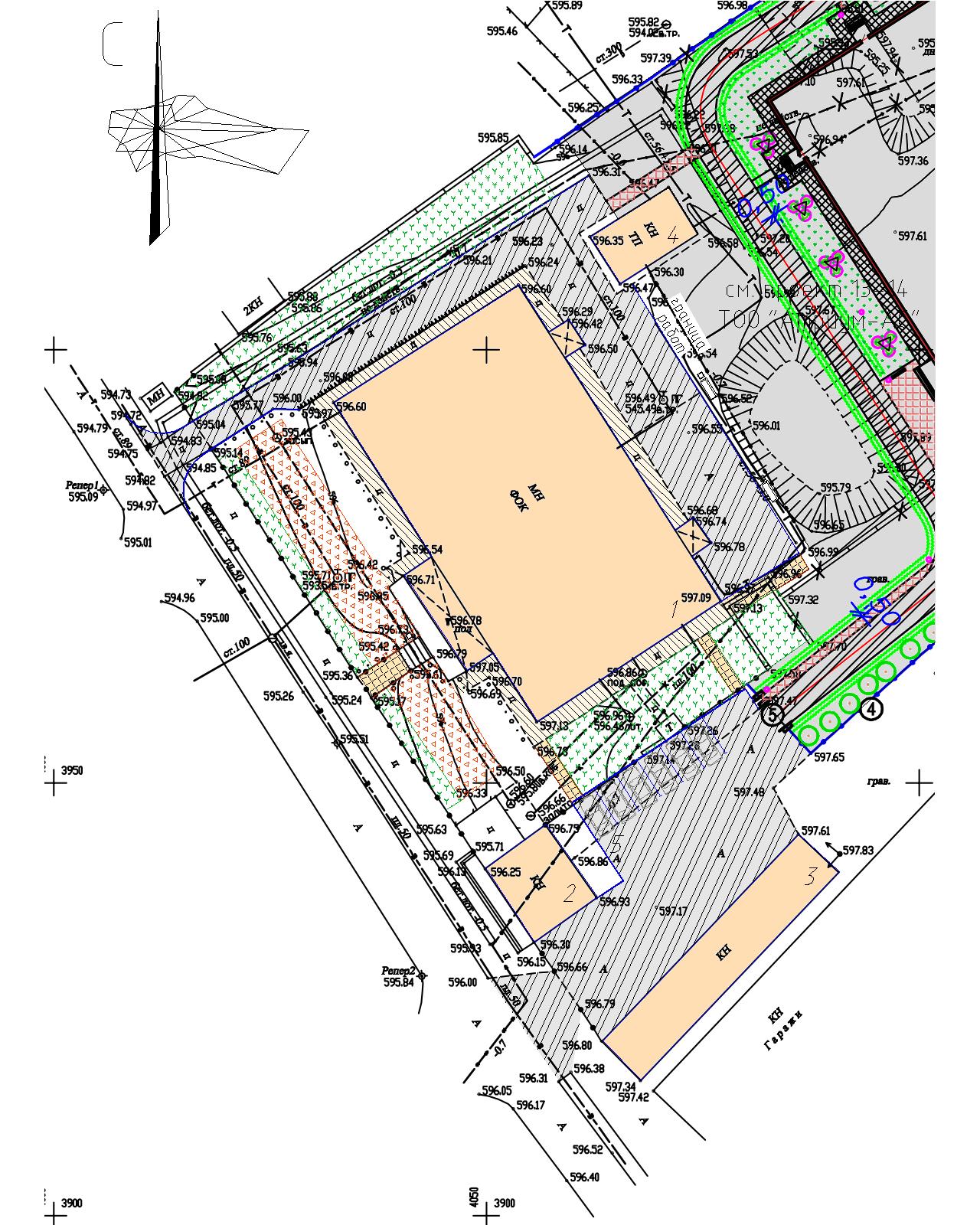

Ситуационная схема

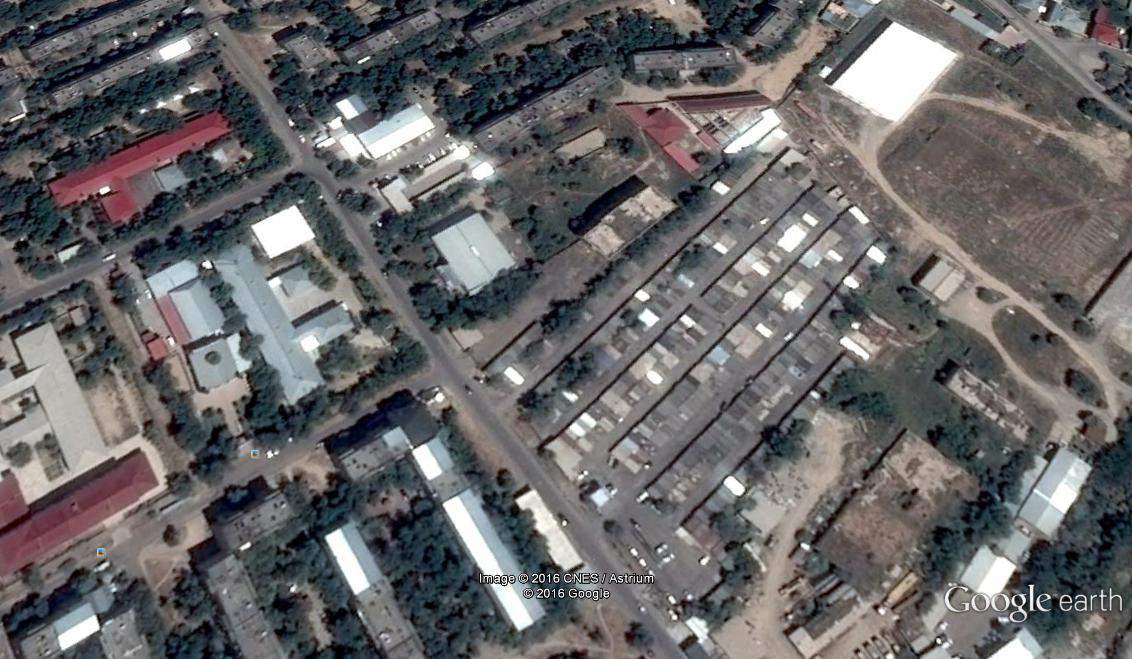

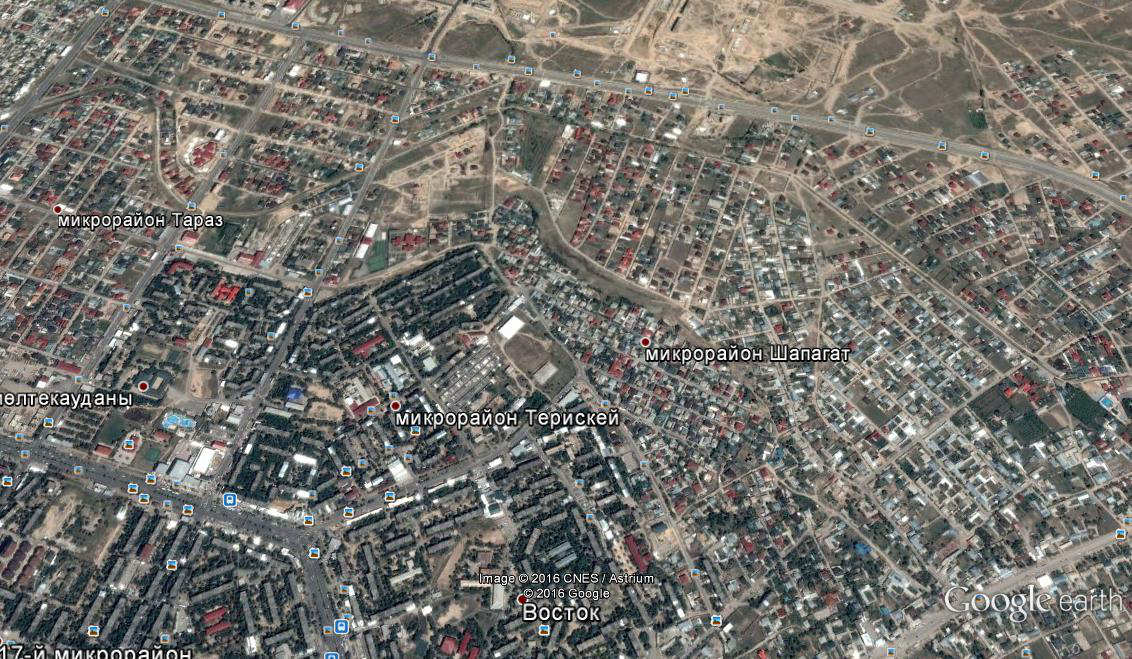

Район размещения

3.1. Данные о местоположении и площадки земель, изымаемых во временное и постоянное пользование.

       Подлежащий капитальному ремонту физкультурно-оздоровительный комплекс (ФОК) при КГУ «Шымкентская городская специализированная детско-юношеская школа олимпийского резерва № 5 по боксу» расположен в микрорайоне «Север» города Шымкента, ЮКО.

Отведенный участок имеет сложную форму, площадью 1,2569 га.

Сведения об окружающей природной среде, о социальных и экономико-градостроительных особенностях территории.
Земельно-региональные особенности территории, ее ландшафтная характеристика.

По инженерно-геологическим условиям в пределах площадки, до глубины 17,5 м, выделено два инженерно-геологических элемента (ИГЭ):

1) первый ИГЭ - суглинок светло-коричневый, макропористый, твердой консистенции, просадочный, мощностью 13,1-13,5 м; Просадка грунтов от собственного веса при замачивании составляет 10 см. Тип грунтовых условий по просадочности - второй;

2) второй ИГЭ - суглинок коричневый, комковатый, низкопористый,  твердой  консистенции, непросадочный, (мощность прослойки ИГЭ-2 1,7-2,0 м)  вскрытой мощностью 0,5-1,0 м.

С поверхности земли, до глубины 1,5-1,7 м, залегают насыпные грунты из суглинка, с включением гравия, гальки и строительного мусора.

Расчетные характеристики первого ИГЭ: удельный вес 18,5/18,5 кН/м3, удельное сцепление 6/7 кПа, угол внутреннего трения 23/23°, модуль деформации 2,7 МПа.

Расчетные характеристики второго ИГЭ: удельный вес 20,0/20,0 кН/м3, модуль деформации 21,3 МПа.

Подземные воды

Подземные воды, по архивным материалам, залегают на глубине более 20 м.

Засоленность и агрессивность грунтов

По результатам химического анализа «водной вытяжки», до глубины 3,0 м, грунты площадки - незасолены. Содержание сухого остатка составляет 0,090-0,100 %.

Степень агрессивного воздействия грунта на бетонные и железобетонные конструкции  по содержанию сульфатов в пересчете на ионы SO4-- для бетона марки W4 по водонепроницаемости на портландцементе по ГОСТ 10178-85, и для бетона на сульфатостойком портландцементе по ГОСТ 22266-94 – неагрессивные. Содержание SO4--=390-480 мг/кг.
