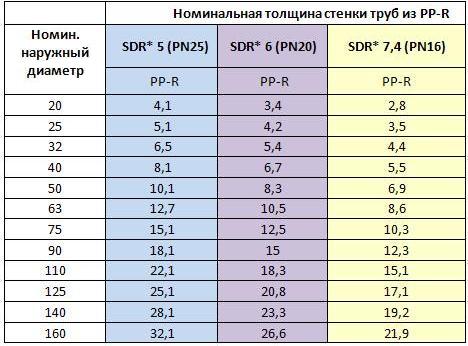

Очевидно, что с увеличением SDR уменьшается толщина стенки трубы, и наоборот, толщина стенки ПЭ-трубы тем больше, чем меньше значение SDR. Хотя на практике показатель SDR – это стандартный параметр, принимающий значения согласно таблице.

Рассчитать номинальную толщину стенки ПЭ трубы можно по такой формуле:SDR зависит и того, какова серия полиэтиленовой трубы (S):где S – значение, соответствующее типоразмеру имеющейся полиэтиленовой трубы, которое выбирается согласно ГОСТ 8032 из ряда R10 и равно 2,5; 3,2; 4; 5; 6,3 а также 8; 8,3; 10; 12,5 либо 16.

Серия полиэтиленовой трубы показывает, во сколько раз напряжение, которое возникает в стенке трубы под действием максимального рабочего давления (MaximumOperationPressure, MOP), сильнее этого давления. Однако определение «серия трубы» на практике неактуально, так как является эфемерной характеристикой, не наделенной физическим смыслом.

Максимальное рабочее давление – это такое давление, при котором срок службы трубопровода составляет не менее 50-ти лет, если все условия эксплуатации труб (а также их транспортирования и хранения) соблюдены. МОР вычисляется так:

где MRS – минимальное значение прочности полиэтилена;

С – коэффициент прокладки трубопровода (его также называют «коэффициент запаса прочности»), который зависит от условий прокладывания труб и принимает различные значения (1,25 – для полиэтиленовых труб, отвечающих за подачу холодной воды, а также 2 ч 3,15 – для труб, транспортирующих горючие газы).

Совет от профессионала: Чтобы не ошибиться в выборе полиэтиленовой трубы, подходящей в каждом конкретном случае, достаточно знать MRS (характеристика сырья трубы) и SDR (главный конструктивный показатель трубы).

О назначении и характеристиках конкретных видов труб в зависимости от показателей СДР и ПЭ можно прочесть в статье «Маркировка полиэтиленовых труб«.

Диаметр полимерных труб

Основным конкурентом полиэтиленовых труб являются сварные водо - и газопроводные стальные трубы малых диаметров (Ду 10-Ду 50, диаметром 57-210 мм). Тем временем, большинство заводов, выпускающих трубы из полиэтилена, освоило производство ПЭ труб больших диаметров, что благоприятствует тому, что в ближайшем будущем полиэтиленовые трубы навсегда сместят с рынка свои металлические аналоги.

ПЭ трубы изготавливаются различного диаметра (диапазон диаметров составляет от 01.01.01 мм), а также разного давления – 5-16 МПа. Длина труб зависит от диаметра:

при диаметре 20-110 мм она составляет 50 м; труба полиэтиленовая 110 мм и больше имеет длину 12 м.

Более подробно с ассортиментом можно ознакомиться в таблице взаимозависимости диаметра от стенки трубы.

Достоинства

Абсолютная устойчивость к коррозии, агрессивным средам и электрохимическим процессам; Малый удельный вес; Дешевизна; Простота монтажа (особенно с помощью компрессионных фитингов); Отсутствие зарастания трубы. Ее внутренняя поверхность со временем становится лишь более гладкой.

Недостатки

Признаться, кроме ограниченности диапазона рабочих температур, вспомнить и нечего… В своей области применения — однозначно достойный материал.

Его физические свойства таковы:

Полиэтилен не вступает в реакцию с кислотами, щелочами и спиртами. Зато его могут разрушить жидкие хлор и фтор.
Впрочем, бдительному владельцу полиэтиленового водопровода это обычно не грозит: вероятность встретить фтор и хлор в свободном состоянии куда меньше, чем вероятность встретить в уборной автовокзала Жмеринки британскую королеву. Полиэтилен несколько легче воды. Его плотность примерно 0,94-0,96 г/см3. Заметьте: тот факт, что он не тонет в воде, не характеризует его с плохой стороны.
Это всего лишь легкий пластик. Вес полиэтиленовой трубы малого и среднего диаметра покажется посильным даже человеку, далекому от мирового рекорда в силовом троеборье. Размягчаться и утрачивать начальную форму полиэтилен начинает при температуре 80 С. Он боится света. В естественных условиях полимеризованный этилен примерно за год превращается в пыль. Не спешите оплакивать свою новую канистру: чтобы этого не произошло, промышленность использует специальные модификаторы, делающие полиэтилен почти вечным. Экологи в этом месте рыдают.

Наконец, полиэтилен крайне эластичен. Его максимальное растяжение при разрыве достигает 600 процентов, а раз так — образовавшаяся ледяная пробка не разорвет полиэтиленовую трубу, лишь немного растянет.
Это делает, кстати, полиэтиленовые трубы наряду с неармированным полипропиленом идеальным выбором для водопровода загородного дома.

Выбираем по характеристикам

Рабочая температура

Для всех без исключения полиэтиленовых труб рабочая температура ограничена 40 градусами по шкале Цельсия. Все, что сверх того — на свой страх и риск. Производитель вам этого не обещал.

Нижняя граница рабочей температуры — 0 С, точка замерзания воды. Это не значит, что при -10 трубы уже рассыплется в прах: она прекрасно переживет и космический холод, но вода по ней циркулировать не сможет. Она просто превратится в лед.

Рабочее давление

Для трубы максимальное рабочее давление определяется несколькими факторами:

Маркой полиэтилена. Полиэтилен низкой плотности ПЭ32 при прочих равных куда менее прочен, чем полиэтилен высокой плотности ПЭ100. Толщиной стенок. Думается, объяснять не нужно. Толще стенка — прочнее труба. Диаметром трубы. Полиэтиленовые трубы большого диаметра имеют куда большую внутреннюю поверхность на каждый погонный метр.
Каждая атмосфера избыточного давления — это лишний килограмм на квадратный сантиметр площади. Больше площадь — больше суммарное давление. А растянуть-то все эти килограммы стараются стенку фиксированной толщины!

В общем случае максимальное рабочее давление водопроводной полиэтиленовой трубы — от 6 до 16 атмосфер. Косвенно на рабочее давление указывают цифры после букв STR в маркировке: чем меньше этот параметр, тем более устойчива труба к давлению.

Диаметры

Диаметры полиэтиленовых труб полностью зависят от области применения. Во внутренних водопроводах частных домов и городских квартир наибольшей популярностью пользуютсяполиэтиленовые трубы для водоснабжения диаметром 20 мм. Трубы полиэтиленовые большого диаметра используются при монтаже магистралей, снабжающих водой большие районы города. Они же могут быть использованы в качестве стенок колодцев.
