4. Интеркаляция металлов в углеродные нанотрубки

Использование углеродных нанотрубок в качестве носителей материалов гарантирует их химическую защищённость от внешней среды. В нашей лаборатории было обнаружено, что материалы, участвующие в синтезе углеродных нанотрубок, всегда попадают во внутреннюю полость нанотрубки.

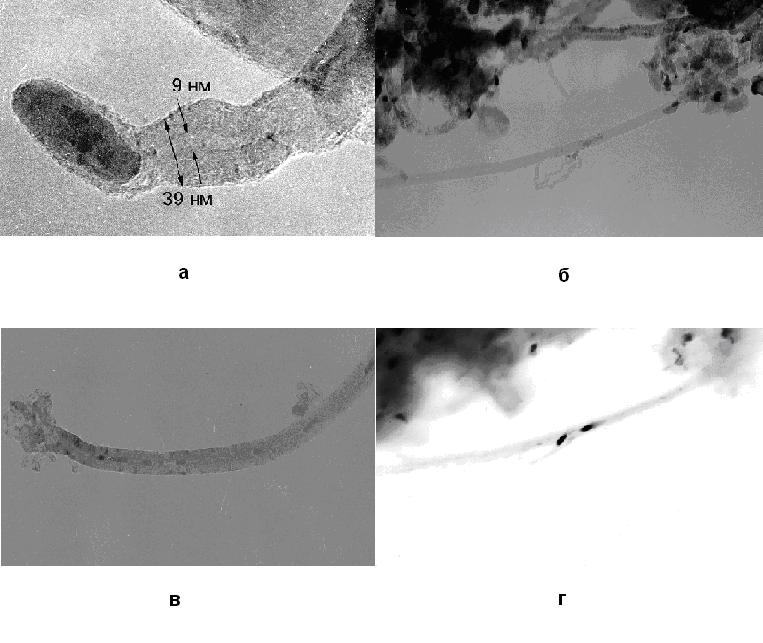

ПЭМ-изображения углеродных нанотрубок. а) -нанотрубка выросшая на несферической частице катализатора, б) -ПЭМ изображение нанотрубки с интеркалятом внутри, в) -ПЭМ изображение нанотрубки на конце которой произошло разрушение частицы которое повлекло за собой рост более мелких нанотрубок, г) -ПЭМ изображение нанотрубки, представленной на рисунке 2б, в рефлексе никеля.

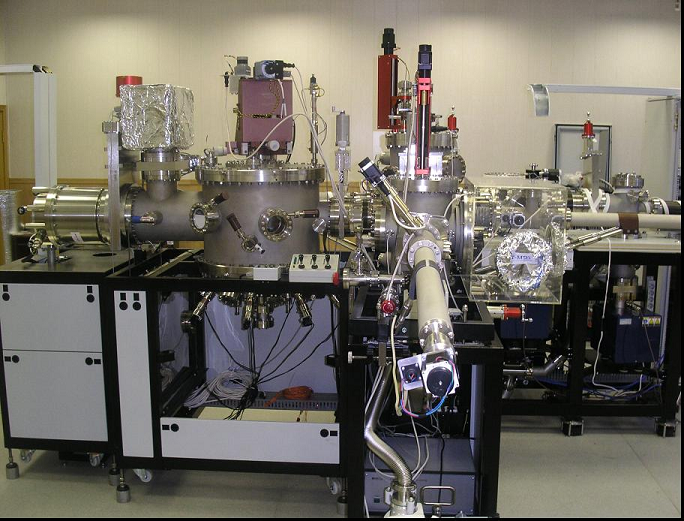

НАНОТЕХНОЛОГИЧЕСКИЙ КОМПЛЕКС НАНОФАБ 100

Нанотехнологические комплексы (НТК) семейства НаноФаб 100 имеют модульную конструкцию и могут быть использованы как для исследовательских целей в различных областях нанотехнологии (микро- и наноэлектроника, нанофотоника, наноматериаловедение и пр.), так и для мелкосерийного производства наноструктур, наноэлементов и наноустройств.

НТК Нанофаб состоит из трех основных модулей, соединенных единой транспортной вакуумной системой, позволяющей транспортировать между модулями пластины диаметром до 100 мм:

модуль молекулярно-лучевой эпитаксии (МЛЭ) для формирования гетрострукутр на основе GaN/AlGaN гетероструктур; модуль совмещенных фокусированного ионного пучка (ФИП) и сканирующего элеткронного микроскопа (СЭМ); модуль вакуумного атомно-силового микроскопа (АСМ).

Также в состав модуля входят камера прогрев пластин, камера высокотемпературного вакуумного отжига, камера загрузки и камера смены зондов АСМ.

Модуль молекулярно-лучевой эпитаксии

Основные параметры нитридного модуля МЛЭ (Изготовитель SemiTech).
