Курс лекций по дисциплине «Использование ВЕБ технологий в системах автоматизации» (стр. 14 )

Для динамических страниц ВЕБ сайта контент (информацию) содержат в базе данных. Сервер получает запрос от Клиента (например, page. ru/index. php) и запускает обработку файла-скрипта (в данном случае - index. php) программой – интерпретатором, называемую Веб-сервером.  Сервер генерирует HTML-код динамической страницы для обработки браузером или другим агентом пользователя На этой стадии происходит выборка необходимой информации из баз данных и наполнение ею страниц, после чего готовая страница передаётся Клиенту. Наполнение происходит путем реализации написанных программистом скриптов (кусочков кодов), которые работают с базой данных. Языки программирования на Серверной стороне используются разные, наиболее часто встречаются, например: Java, PHP, Perl, .

Для ОС Microsoft Windows с  Веб-сервером управления IIS используется язык .  Сервер IIS позволяет размещать в Интернете созданные сайты. Он поддерживает сетевые протоколы HTTP, HTTPS, FTP, POP3, SMTP, NNTP и использует скрипты созданные на языке .  Разработчики могут писать и включать в  коды, используя любые языки программирования, входящие в комплект NET Framework (C#, Visual и ).

Для Веб-сервера Apache, работающего  под управлением ОС Linux , Мас и других, используется технология JSP (JavaServer Pages)  со скриптовым языком PHP. .

В  клиентской части веб-приложений  для интерпретации полученных данных используется встроенные в браузер JavaScript-ы.  Одним из преимуществ такого подхода является тот факт, что клиенты не зависят от конкретной операционной системы пользователя, поэтому веб-приложения являются кроссплатформенными сервисами.

Внешний модуль, или вставка (plug-in), – это программа, которая помещается в браузер и расширяет его возможности – скажем, позволяет обрабатывать аудио - и видеоданные, посылаемые сервером. Внешний модуль может входить в дистри­бутив браузера или загружаться отдельно с определенного сервера. С появлением WWW и Web-браузеров в начале 90-х годов браузер стал рас­пространенным пользовательским интерфейсом для распределенных приложе­ний.

Intranet - это внутреннее информационное пространство отдельной организации, реализуемое либо в локальной сети LAN ( Local Area Network), либо в компьютерной сети WAN (Wide Area Network), охватывающей несколько территорий и включающей в себя десятки и/или сотни тысяч компьютеров) и обладающее всеми возможностями Internet.

Занятие 25.  Продолжение работы с внешней базой данных.

Тема  Создание кнопок и аргументов для записи данных в БД. Создание запроса 2.  Привязка аргументов и атрибутов.  Движение информации.  Вводим  вручную имя параметра и  величину значения которое хотим отправить  с  соответствующих кнопок ввода. Они через аргументы экрана «chislovy», тип Real и «Pnamevy», тип  строка, связанный с коментарием канала «База данных», направляются в аргумент БД «chislovy» и в аргумент БД «Pnamevy»,  привязанному к  коментарию  канала «База данных».  Аргумент БД «datatimevy» привязан к атрибуту  канала «База данных», который  называется «время изменения»  и срабатывает при вызове канала. Для контроля  этот аргумент  связан  аргументом экрана «datatimevy» и значение выводится на графический элемент экрана.

Эти аргументы БД привязаны параметрам запроса «INSERT» № 2.  Номер запроса привязан к кнопке «Получить ID», привязанной к аргументу экрана #Nzapos#. Запрос передаёт  даные в таблицу базы данных «operator_data» и вставляет их в последнюю строчку таблицы.  Проверить  запись можно через  обратное  получение данных  в вашей системе или через ВЕБ сайт. Все ГЭ кнопки, принимают информацию и передают в аргументы типа Out.

Тема  Проверка работы записи данных в ручном режиме через ВЕБ сайт. Использовать проект 102.

Занятие 26. Тема  Подготовка программы для автоматической записи данных.  Движение информации при записи. Проект 102.

Тема Проверка работы записи данных в автоматическом режиме через ВЕБ сайт. Использовать проект 102.

Занятие 27.  Тема Использование встроенных процедур базы данных.  Подготовка в SCADA SQL для  взаимодействия  со встроенными прцедурами базы данных.  ПроекТМ 102.

Занятие 28.

Монитор ТМ как сервер WEB сайта.  МРВ может выступать в качестве сервера HTTP, обеспечивая доступ к сайту по адресу <IP-адрес>:<порт HTTP>/tm6. Сервер HTTP конфигурируется в файле *.cnf с помощью следующей ключей:

HTTP_ADDR=<IP-адрес>;  HTTP_PORT=<порт HTTP, DEC>;

HTTP_SRV=<маска конфигурации сервера, HEX> – младшие 16 бит маски запрещают (0) или разрешают (1) страницы сайта.  Установленный бит 28 (0x10000000) запрещает автоматический запуск сервера HTTP при старте МРВ.

Для запуска/остановки сервера HTTP используются следующие команды на вкладке Компоненты панели МРВ (см. Панель МРВ ), передаваемые в любой атрибут любого канала:

http=on – запустить сервер HTTP; http=off – остановить сервер HTTP.

Доступ к страницам сайта производится в соответствии с правами пользователя.

Тема Работа с устройствами имеющими встроенный Интернет. На примере контроллера ET-7019Z.

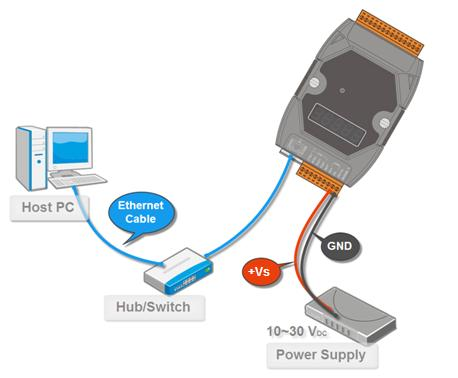

Прежде всего нужно првести конфигурирование  ET-7019Z Сетевые настройки: - IP-адрес, Маска подсети, шлюз по умолчанию, DHCP.  Для начальных работ  DHCP отключён. Шлюз (gateway) (или маршрутизатор) представляет собой систему, которая используется для подключения данной сети пользователя к  одной или нескольким другими внешним сетям.  Маска подсети указывает, какая часть IP-адреса, используется для  определения адресса  сети. Есть два способа настройки сетевых параметров:  динамическая конфигурация - через Сервер DHCP, который автоматически назначает IP-адрес устройства.  При отсутствии DHCP, для  модуля ET-7019Z / ПЭТ-7019Z  вручную настраиваются IP-адреса, маски  и шлюзы.

Для ручной настройки сетевых параметров ЕТ 7019 используется утилита MiniOS7.  Её нужно скачать по адресу:

http://ftp. /pub/cd/8000cd/napdos/minios7/utility/minios7_utility/

и инсталлировать на Ваш компьютер. По умолчанию в контроллере установлены следующие настройки: IP Address  192.168.255.1  Subnet Mask  255.255.0.0 Gateway  192.168.0.1. С помощью утилиты Вы устанавливаете нужные Вам настройки.

Производитель включил в программное обеспечение модуля ВЕБ  сервер, который генерирует ВЕБ станицы для  связи с браузерами  через драйвера Modbus/TCP, и которые показывает его настройки и все входные/ выходные сигналы, позволяют конфигурировать контроллер и создавать на этом сайте Ваши ВЕБ страницы.  До 10 ВЕБ страниц. Вы можете таким образом вынести в интернет Ваш объект управления, например Ваш умный дом. Чтобы Ваши страницы  были  динамическими и значения технологических параметров менялись в реальном времени, следует добавить в Ваш браузер «Adobe Flash Player Download Center».  Скачать его можно по адресу:The Adobe Flash Player Download Center:  http://get. /flashplayer/.  Следует его инсталлировать в соответствие с инструкциями инсталляционного файла.

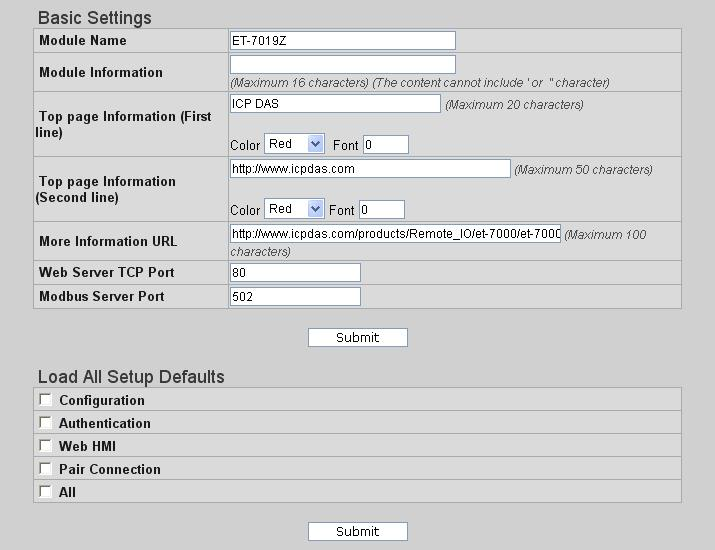

  Вызов сайта  осуществляется вводом через браузер настроенного  IP Addressа. После ввода IP-адреса появлется  диалоговое окно для ввода  «логин» и пароль.  Появляется страница с информацией о модуле и строки меню для дальнейшей работы. Можно выбрать страницу базовых настроек и подкоректировать их.

После того как вы выполнили все общую конфигурацию модуля ET-7019Z,  вам необходимо настроить установки для ввода и вывода каналов, такие как диапазон канала и тревоги.

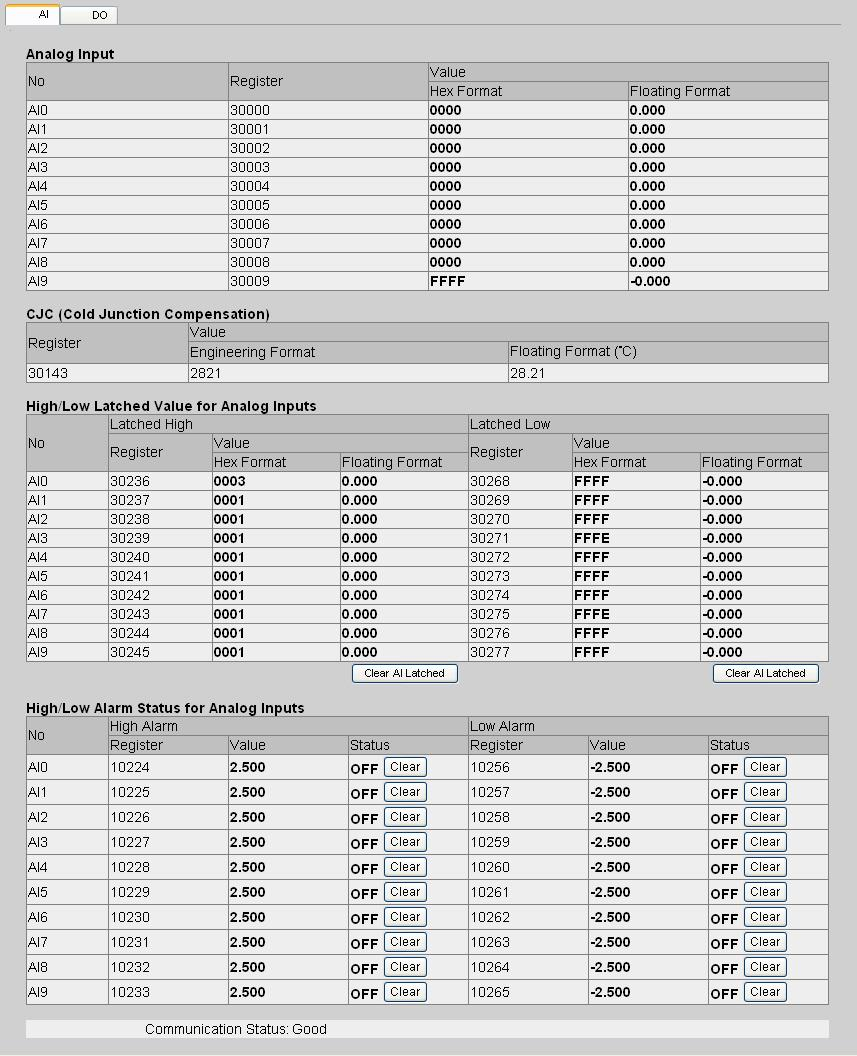

Модуль ET-7019Z  имеет веб-страницу HMI для отображения в реальном времени значений  ввода / вывода и сигналов тревоги через локальную  сеть или Интернет. В любом интернет-браузере  пользователи могут контролировать
в режиме реального времени значений ввода / вывода и сигнализаций  на местных или удаленных сайтах.  Веб-HMI появляется  немедленно, без какого-либо программирования.

Занятие 29. Модуль ET-7019Z предоставляет функции для создания определяемых пользователем веб-страниц.
Пользователи могут загружать конкретные рисунки  (BMP, JPG, GIF формат) и определять описание  для каждой точки ввода / вывода. Для создания веб-страниц навыков по HTML-или  Java не требуется.

Выбрать строку «моя страница» и закладку «Carriage». По умолчанию, нет заполненых страниц.  Их  нужно создать из заготовок для  ЕТ-7019Z. Сайт поддерживает до 10 определяемых пользователем веб-страниц.  Пример
Создание веб-страницы для контроля  конвейерной системы.  I/O  система  содержит датчик, который используется для обнаружения продуктов, и переключатель, который используется, чтобы включить/выключить двигатель.

Шаг 1 Click На форме Web PageConfiguration  кнопкой «Add new Page» для добавки новой страницы.  Появится заготовка экрана и  кнопки для  выбора изображения и  загрузки.

Шаг 2  Загрузите вашу первую картинку. Нажмите кнопку Обзор (Browse ) ..., чтобы выбрать изображение, а затем нажмите кнопку Upload для загрузки изображений в модулль ET-7019Z.

После завершения загрузки, информация об изображении  будет отображаться в  строчке-окне, а изображение будет добавлено  в список.
