Физика на железной дороге (стр. 2 )

Автоматическая переездная сигнализация

На пересечении железной дороги в одном уровне с автомобильными дорогами устраивают переезды. Они могут быть регулируемыми, т. е. оборудованными устройствами переездной сигнализации, и нерегулируемыми, когда возможность безопасного проезда полностью зависит от водителя транспортного средства. В ряде случаев переездная сигнализация обслуживается дежурным работником. Такие переезды называются охраняемыми, а необслуживаемые — неохраняемыми.
К переездным устройствам относятся автоматическая светофорная сигнализация, автоматические шлагбаумы, электрошлагбау­мы и механизированные шлагбаумы. Эти устройства служат для прекращения движения автотранспортных средств через переезд при приближении к нему поезда.

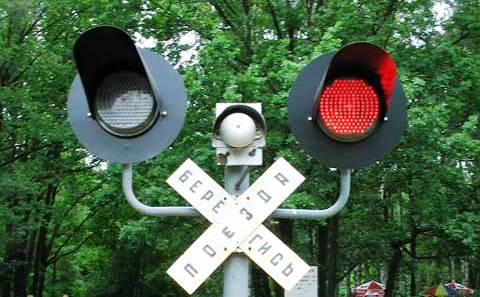

Переезды с интенсивным движением для ограждения со сторо­ны автомобильной дороги оборудуют автоматической светофор­ной переездной сигнализацией с автоматическими шлагбаумами. Переезд ограждается переездными светофорами ПС с двумя попеременно мигающими красными огнями, и подается звуковой сигнал для оповещения пешеходов. Мигающая сигнализация применяется для того, чтобы водитель автотранспортного средства не мог принять переезд за обычный городской перекресток.
Для предупреждения автотранспорта о приближении к переезду перед ним устанавливают два предупредительных знака — на расстоянии 40...50 и 120... 150 м от ПС. Автоматические шлагбаумы, перекрывающие проезжую часть автодороги, и светофоры автоматической светофорной сигнализации устанавливают на ее правой стороне.

Нормальное положение автоматических шлагбаумов открытое, а электрошлагбаумов и механизированных шлагбаумов — обычно закрытое. Для приведения в действие автоматической переездной сигнализации используют рельсовые цепи автоблокировки или специальные цепи.
Когда поезд приближается на определенное расстояние к переезду, включаются переездная световая сигнализация и звонок, через 10... 12 с опускается брус шлагбаума и звонок выключается, а световая сигнализация продолжает действовать до освобождения пе­реезда и поднятия бруса.
В случае аварии на переезде его ограждают со стороны подхода поездов красными огнями заградительных светофоров, включаемых дежурным по переезду. На участках с автоблокировкой одновременно загораются красные огни ближайших светофоров автоблокировки.
Заградительные светофоры устанавливают с правой стороны по ходу поезда на расстоянии не менее 15 м от переезда. Место установки светофора выбирают так, чтобы обеспечивалась видимость огня светофора на расстоянии, не меньшем тормозного пути, необходимого в данном случае при экстренном торможении и максимально возможной скорости.
На железнодорожных переездах поезда имеют преимущественное право беспрепятственного движения через переезд.
Чтобы избежать замыкания рельсовых цепей автоблокировки при проходе через переезд гусеничных тракторов, катков и других дорожных машин, верх настила переезда устраивают выше голо­вок рельсов на 30...40 мм.

Полуавтоматическая блокировка

Полуавтоматическая блокировка (ПАБ) применяется для интервального регулирования движения поездов на малодеятельных участках железных дорог. Полуавтоматической она называется потому, что часть операций по изменению показаний сигналов выполняется автоматически (в результате воздействия колес подвижного состава), а другая часть осуществляется дежурным по станции или путевому посту. При ПАБ на межстанционном перегоне может находиться только один поезд. Для увеличения пропускной способности наиболее длинные межстанционные перегоны делят на два межпостовых перегона (блок-участка), и на месте раздела устраивают путевой пост. Разрешением на занятие поездом свободного перегона служит соответствующее показание выходного (для станции) или проходного (для путевого поста) сигнала.
Согласно требованиям ПТЭ устройства ПАБ не должны допускать открытия выходного или проходного светофора до освобождения подвижным составом межстанционного или межпостового перегона, а также самопроизвольного закрытия светофора вследствие перехода с основного на резервное энергоснабжение и наоборот. Для этого на каждой станции (на путевом посту) ограждаемого перегона устанавливают блок-аппараты, связанные друг с другом электрической сетью таким образом, что для пользования сигналами от дежурного по станции или посту требуется выполнить необходимые действия в определенной последовательности.
На железных дорогах применяется электромеханическая ПАБ с полярной линейной цепью и релейная ПАБ (РПАБ). В ПАБ первого типа применяются упрощенные аппараты для посылки блокировочных сигналов в виде токов разной полярности.
В РПАБ всеми блокировочными зависимостями между положением стрелок и сигнальными показателями светофоров управляют реле. Эта система по сравнению с электромеханической обеспечивает более высокий уровень автоматизации управления, так как известительные сигналы подаются автоматически и действия дежурного по станции упрощены.
Полуавтоматические системы блокировки автоматически контролируют прибытие поезда, но не обеспечивают проверки его прибытия в полном составе. Это должен сделать сам дежурный по станции, и только после проверки он имеет право подать блокировочный сигнал о прибытии поезда на станцию.
Этот недостаток РПАБ устраняется применением специального устройства автоматического счета осей поезда, которое устанавливается на станции.

Общие сведения об автоматике и телемеханике

Важной группой всего комплекса устройств автоматики и те­лемеханики железных дорог являются устройства сигнализации, централизации и блокировки (СЦБ). Движение поездов по железным дорогам; осуществляется в условиях непрерывно изменяющейся обстановки; В связи с этим требуется быстрая передача на расстояние различных приказов и извещений локомотивным бригадам и другим работникам, связанным с движением поездов, о разрешении или запрещении движения, об ограничении скоростей и др. С этой целью применяют железнодорожную сигнализацию. Станции оборудуют устройствами централизации для управления из одного пункта стрелками и сигналами. Для регулирования движения поездов с разграничением их по условиям безопасности применяют устройства путевой блокировки.

Все устройства СЦБ условно подразделяют на две группы:

-устройства СЦБ на перегонах

-устройства СЦБ на станциях.

Сигнализация на железных дорогах служит для обеспечения безопасности движения, а также для четкой организации движения поездов и маневровой работы.

Сигналом называется условный знак, с помощью которого подается определенный приказ. На железнодорожном транспорте под слово» сигнал обычно понимают и сигнальный прибор, и его сигнальное показание. Применяемые на транспорте сигналы по способу восприятия классифицируют на видимые (которые выражаются цветом, формой, положением) и звуковые (которые выражаются числом и сочетанием звуков различной продолжительности).

По времени применения видимые сигналы подразделяютсянадневные, подаваемые в светлое время суток и сигнализирующие положением или цветом окраски сигнальной установки; ночные, сигнализирующие огнями установленных цветов и подаваемые в темное время суток; круглосуточные, подаваемые одинаково как а светлое, так и в темное время суток и сигнализирующие цветом и числом огней, а также светящимися буквами, цифрами и др.

Для подачи звуковых сигналов служат свистки локомотивов, моторвагонных поездов и дрезин, ручные свистки, духовые рожки, сирены, гудки и петарды. Для подачи видимых сигналов применяются различные показания, места установки и значения которых определены ПТЭ и Инструкцией по сигнализации на железных дорогах РФ.

Сигнальные знаки подразделяются на постоянные (предельные столбики и др), предупредительные ("С" - свисток и др.) и временные. устанавливаемые в местах неисправности контактной сети и др. Каждый сигнальный знак в отличие от светофоров и сигнальных указателей, имеющих два и более показаний, имеет всегда только одно сигнальное значение.

Постоянные сигналы по назначению делят на основные, которые ограждают станции и блок-участки на перегонах и подают сигналы. разрешающие или запрещающие движение поездов поэтимпунктам или участкам, и предупредительные, извещающие о приближении к основным сигналам и о их показании. В зависимости от назначения основные сигналы подразделяются на входные, ограждающие станцию со стороны прилегающих перегонов и служащие для разрешения или запрещения поезду следовать на станцию; выходные. разрешающие или запрещающие поезду отправляться со станциина перегон: проходные, расположенные на перегоне и разрешающие или запрещающие поезду проследовать на ограждаемые ими участки;

-маршрутные - для разрешения или запрещения поезду проследовать из одного района станции в другой:

- прикрытия - для ограждения мест пересечений в одном уровне железных дорог с другими транспортными линиями.

Светофоры, кроме того. применяются в качестве маневровых, горочных, повторительных, заградительных и локомотивных, Основными сигнальными цветами на транспорте являются красный (К), желтый (Ж) и зеленый (З). Применяют также синий. лунно-белый, прозрачно-белый и мелочно-белый сигнальные огни. Синий огонь используют как запрещающий маневровый сигнал. Лунно-белый огонь применяют как разрешающий маневровый и как пригласительный на входных и маршрутных светофорах. Прозрачно-белый используют в ручных фонарях, поездных сигналах, указателях гидроколонок и как контрольный огонь некоторых сигналов. Молочно-белый огонь применяют в стрелочных указателях и указателях путевого заграждения.

Основным сигнальным прибором на железнодорожном транспорте является светофор - оптический прибор, сигнализирующий днем и мочью цветом одного или нескольких огней.

Светофоры подразделяют на линзовые и прожекторные. Линзовые светофоры бывают мачтовые, состоящие из металлической или железобетонной мачты и укрепленной на ней головки с линзовыми комплектами; консольные или мостиковые. у которых головки подвешены над осью пути; карликовые, у которых светофорная головка без мачты укреплена непосредственно на фундаменте. На мачтах (а у карликовых светофоров - на фундаменте) каждого светофора устанавливаются таблички с буквами и цифрами, обозначающими ин­декс светофора (буква Ч или Н означает действие светофора в четном или нечетном направлении; буква М обозначает, что данный светофор является маневровым). Светофоры устанавливают у железнодорожных путей с правой стороны по направлению движения или над осью ограждаемого пути в соответствии с требованиями габарита. приближения строений. При этом входные светофоры устанавливают от первого входного стрелочного перевода на расстоянии не ближе 50 н, считая от остряка противошестного или предельного столбика пошерстного стрелочного перевода.
