8.2.1.2 В основных надписях формы 1 (55х185); формы 2(40х185) и формы 2а(15х185) в графе 2 "Обозначение " указывается буквенно-цифровое обозначение( индекс) курсового(КП) или дипломного проектов(ДП):
КП(ДП) ХХ ХХ ХХ ХХ
1 2 3 4 5 6 7 8
где для курсовых(КП) и дипломных (ДП) проектов в обозначениях на чертежах, схемах, планировках и т. д. указываются на месте цифр 1, 2 первые две цифры кода специальности.
Пример - 36- специальность «Машины и оборудование деревообрабатывающей промышленности» 2-36 05 32;
46 – специальность «Технология деревообрабатывающих производств» 2-46 01 02
75- специальность «Лесное хозяйство» 2-75 01 01
Примечание - Для специальности 2-36 05 32 «Машины и оборудование деревообрабатывающей промышленности» также пишется индекс узла механизма ( при его наличии) – цифры 3, 4 ; индекс сборочной единицы – цифры 5, 6 ; индекс чертежа детали – цифры 7, 8 .
КП ( ДП) 36 01 00 00 СБ – сборочный чертеж узла механизма
КП ( ДП) 36 01 01 00 СБ – сборочный чертеж сборочной единицы
КП ( ДП) 36 01 01 01 – деталь сборочной единицы
КП ( ДП) 36 00 01 00 – спецификация к сборочному чертежу сборочной единицы
На основных видах конструкторских документов:
КП ( ДП)- 36 01 00 00 ГВ – геометрические выверки оборудования;
20
КП ДП) - 36 или (46) 00 00 00 ГЧ – габаритный чертеж
КП ( ДП)- 36 01 00 00 КС – карта смазки
КП (ДП) - 36 или (46) 00 00 00 ПЛ – планировка
КП (ДП) - 36 00 00 00 ГП – график ППР
КП (ДП) -36 00 00 00 КТ – технологическая карта
КП (ДП) – 36 00 00 00 ВО – чертеж общего вида
КП (ДП) – 36 00 00 00 ПС – пневматическая схема
КП (ДП) – 36 00 00 00 ГС – гидравлическая схема схема
КП – 75 00 00 00 ПС – план-схема
8.2.1.3 В пояснительных курсовых (КП) и дипломных (ДП) проектов на листе «Содержание» в основной надписи формы 2( 40х185) в графе обозначение пишется :
КП (ДП) 36 05 03 02 ПЗ
Код специальности код
специализации
Или
КП (ДП) 46 01 03 01 ПЗ
Код специальности код
специализации

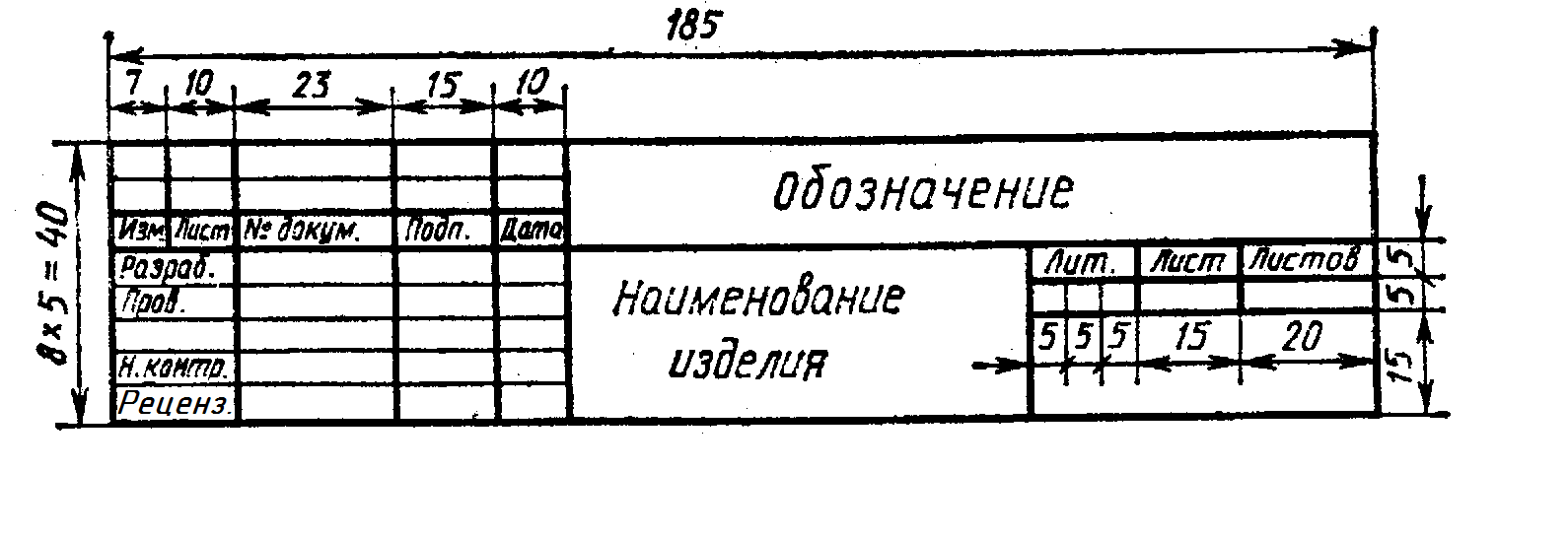

8.2.2 Основная надпись для текстовых конструкторских документов по форме 2
(40х185) (ГОСТ 2.104 – 68.

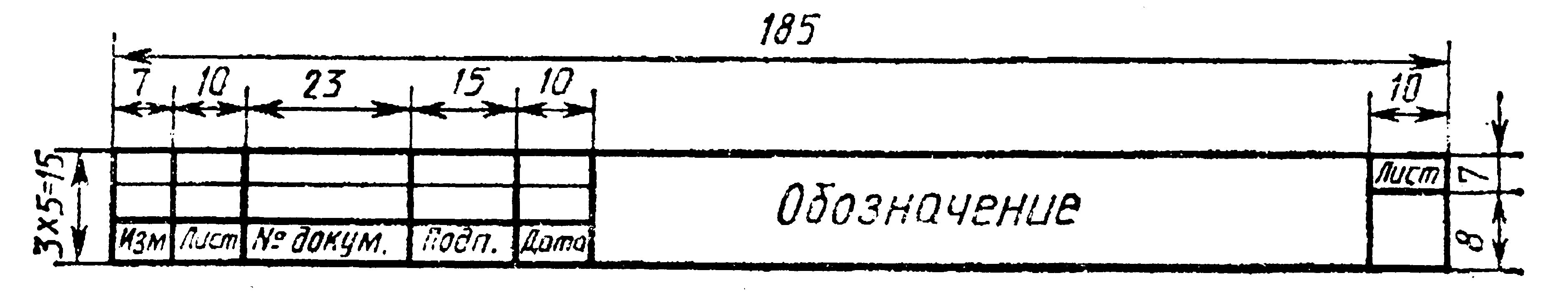

8.2.3Основная надпись для всех конструкторских документов (последующие ли
сты) форма 2а(15х185) (ГОСТ 2.104 - 68).

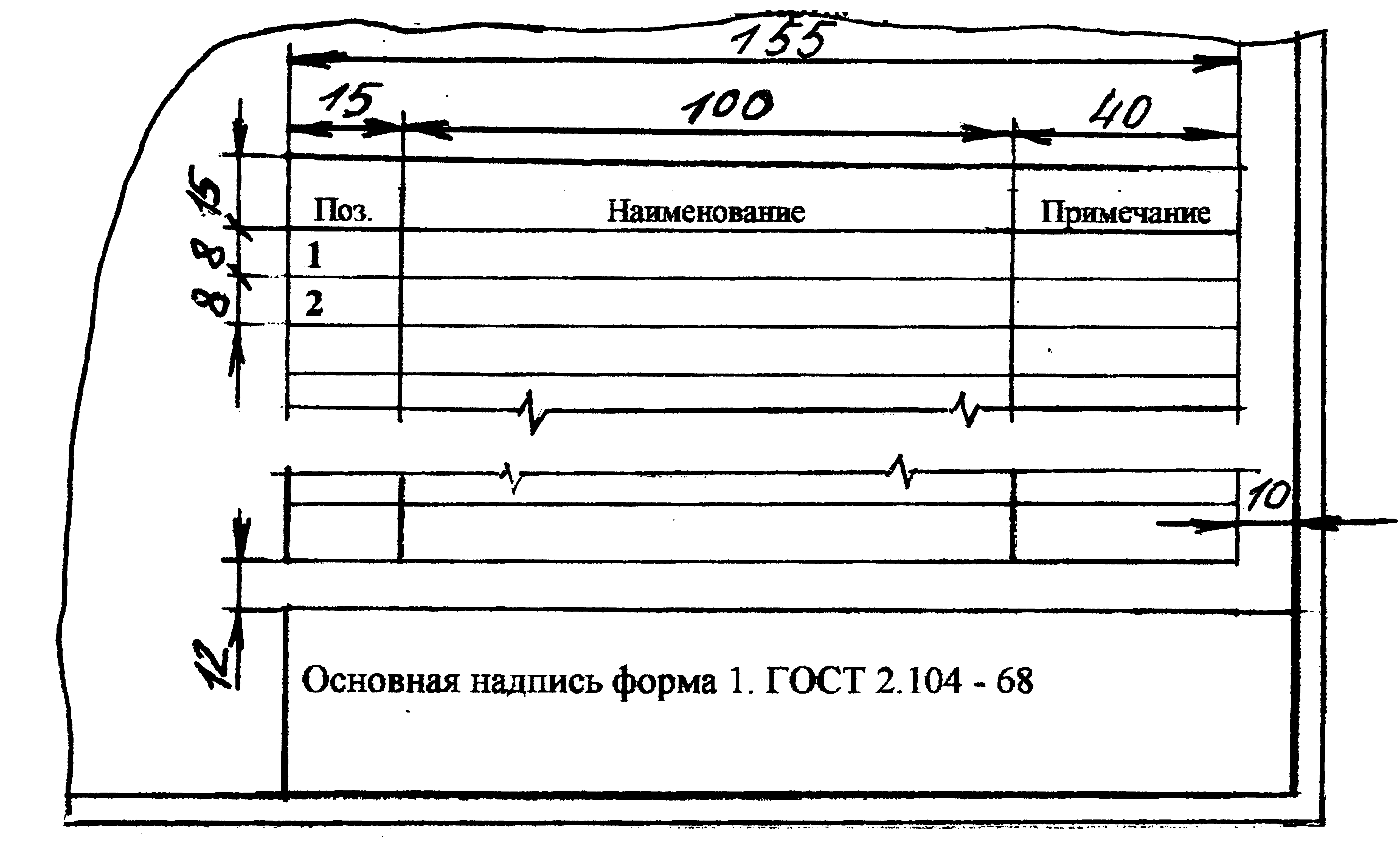

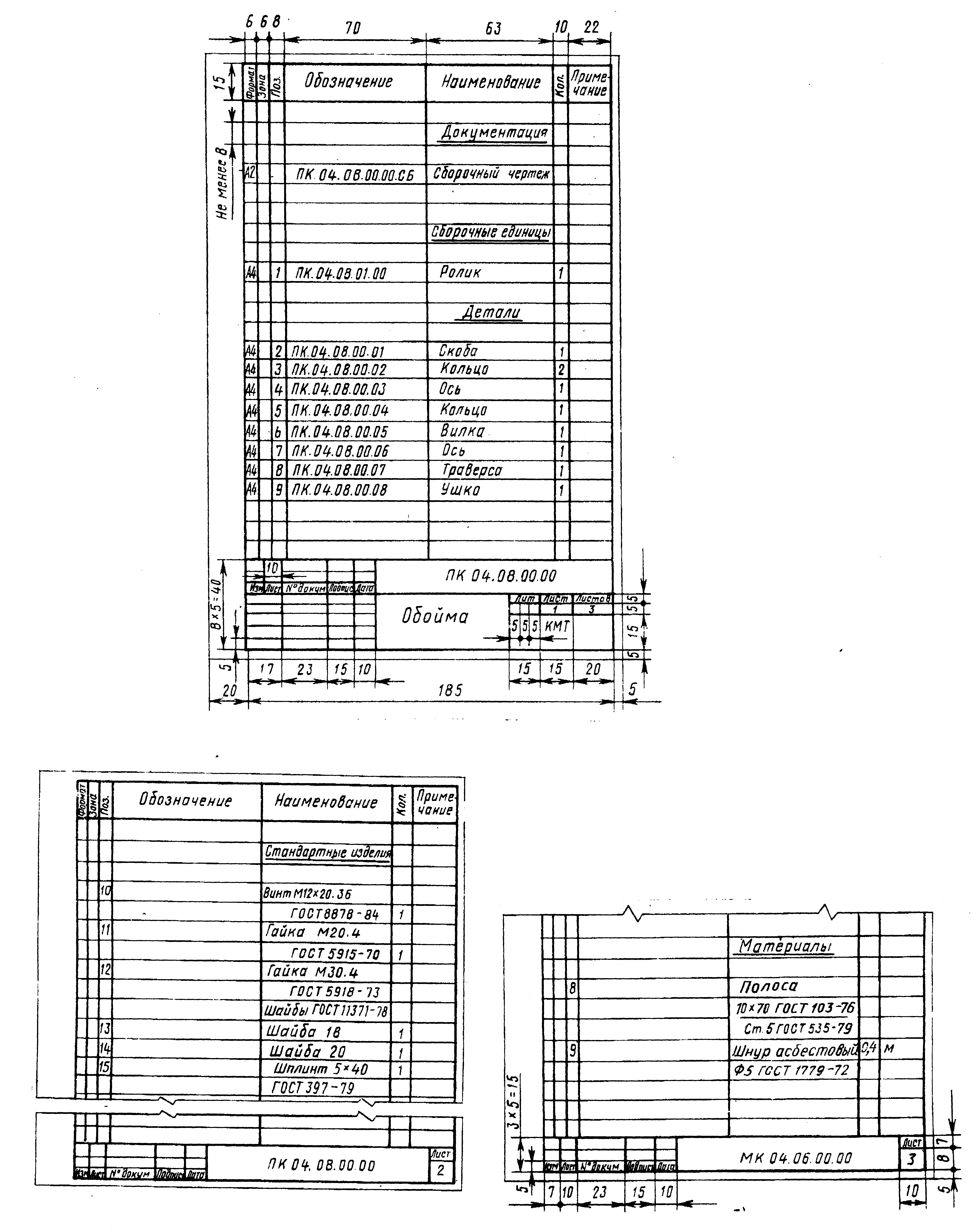

8.2.4Спецификация определяет состав сборочной единицы, комплекса, комплекта
(ГОСТ 2.108 - 68). Выполняется на листах формата А4 по форме 1 (заглавный лист). Допускается выполнять спецификацию над основной надписью сборочных чертежей, чертежей общего вида.
21
8.2.5При выполнении различных схем (кинематических, гидравлических и т. п.), перечень элементов схемы выполняется в виде таблицы, показанной на образце:
22
|
Перечень элементов схемы помещают на первом листе схемы (над основной надписью - без отступа) или выполняют в виде самостоятельного документа на листах формата А4 с основной надписью по форме 2(ГОСТ 2.104 - 68). Таблицу заполняют сверху вниз.
8.2.6 Перечень оборудования на планах цехов(участков) выполняется на чертеже
(над основной надписью - без отступа) или на листах формата А4 с основной надписью по форме 2 (ГОСТ 2.104 - 68). Таблицу заполняют сверху вниз.
Поз. | Наименование | Тип, модель, фирма | Техническая характеристика | Кол. | Масса, т | Мощ-ность, кВт |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Экспликация зданий и сооружений на генеральных планах выполняется в
соответствии с указанным ниже примером:

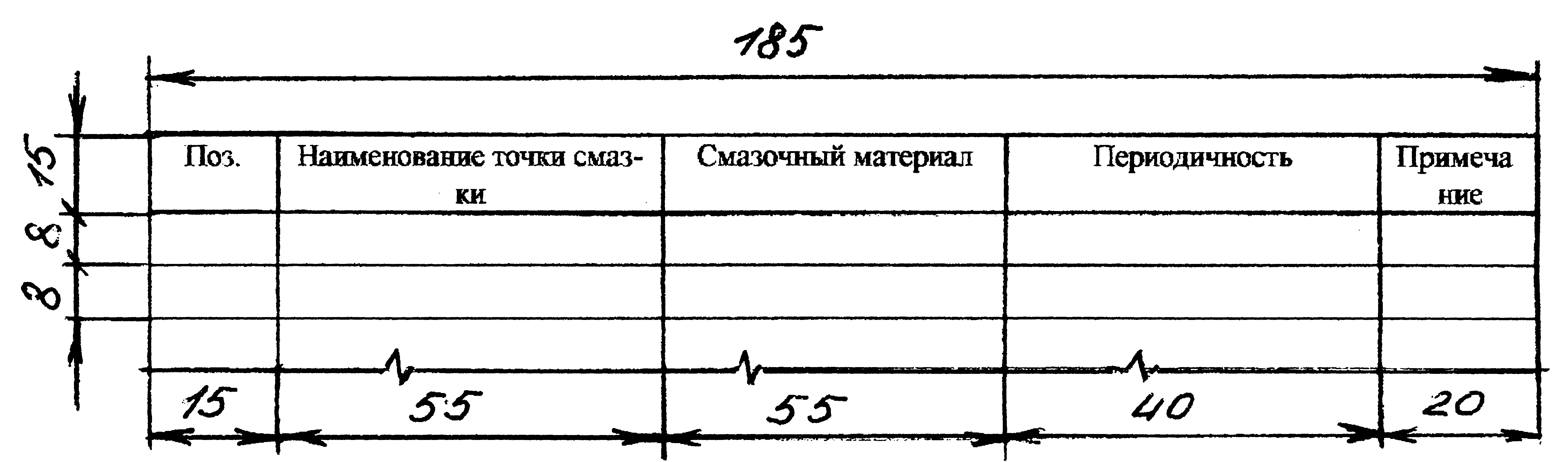

8.2.8 Таблица точек смазки станка выполняется над основной надписью (без отступа) по приведенным размерам:
23
8.3ШРИФТ ЧЕРТЕЖНЫЙ ( ГОСТ 2.304 - 81)
8.3.1Размер шрифта "h" - величина, определённая высотой прописных букв в
миллиметрах. Стандарт устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Остальные размеры для написания текста выбираются из таблиц (1 и 2) в зависимости от размера шрифта.
Таблица 4 - Шрифт типа Б (d=h/10)
Параметры шрифта | Обозначение | Относительный размер | Размеры, мм | |||||||
Размер шрифта - высота прописных букв | h | (10/10)h | 10d | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 | 20,0 |
Высота строчных букв | c | (7/10)h | 7d | 1,8 | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 |
Расстояние между буквами | a | (2/10)h | 2d | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 | 4,0 |
Минимальный шаг строк (высота вспомогательной сетки) | b | (17/10)h | 17d | 4,3 | 6,0 | 8,5 | 12,0 | 17,0 | 24,0 | 34,0 |
Минимальное расстояние между словами | e | (6/10)h | 6d | 1,5 | 2,1 | 3,0 | 4,2 | 6,0 | 8,4 | 12,0 |
Толщина линий шрифта | d | (1/10)h | d | 0,25 | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 |
Таблица 5 - Ширина букв и цифр
Шрифт | Буквы и цифры | Относительный размер, h |
Типа Б | Прописные буквы: Б, В, Й, К, Л, Н, О, П, Р, Т, У, Ц, Ч, Ь, Э, Я; А, Д, М, Х, Ы; Ж, Ф, Ш, Щ, Ъ, Ю; Е, Г, З, С | (6/10) (7/10) (8/10) (5/10) |
Строчные буквы: а, б, в, г, д, е, з, и, й, к, л, н, о, п, р, у, х, ч, ц, ь, э, я; м, ъ, ы, ю; ж, т, ф, ш, щ; с | (5/10) (6/10) (7/10) (4/10) | |
Цифры: 2, 3, 5, 6, 7, 8, 9, 0; 4; 1 | (5/10) (6/10) (3/10) |
24

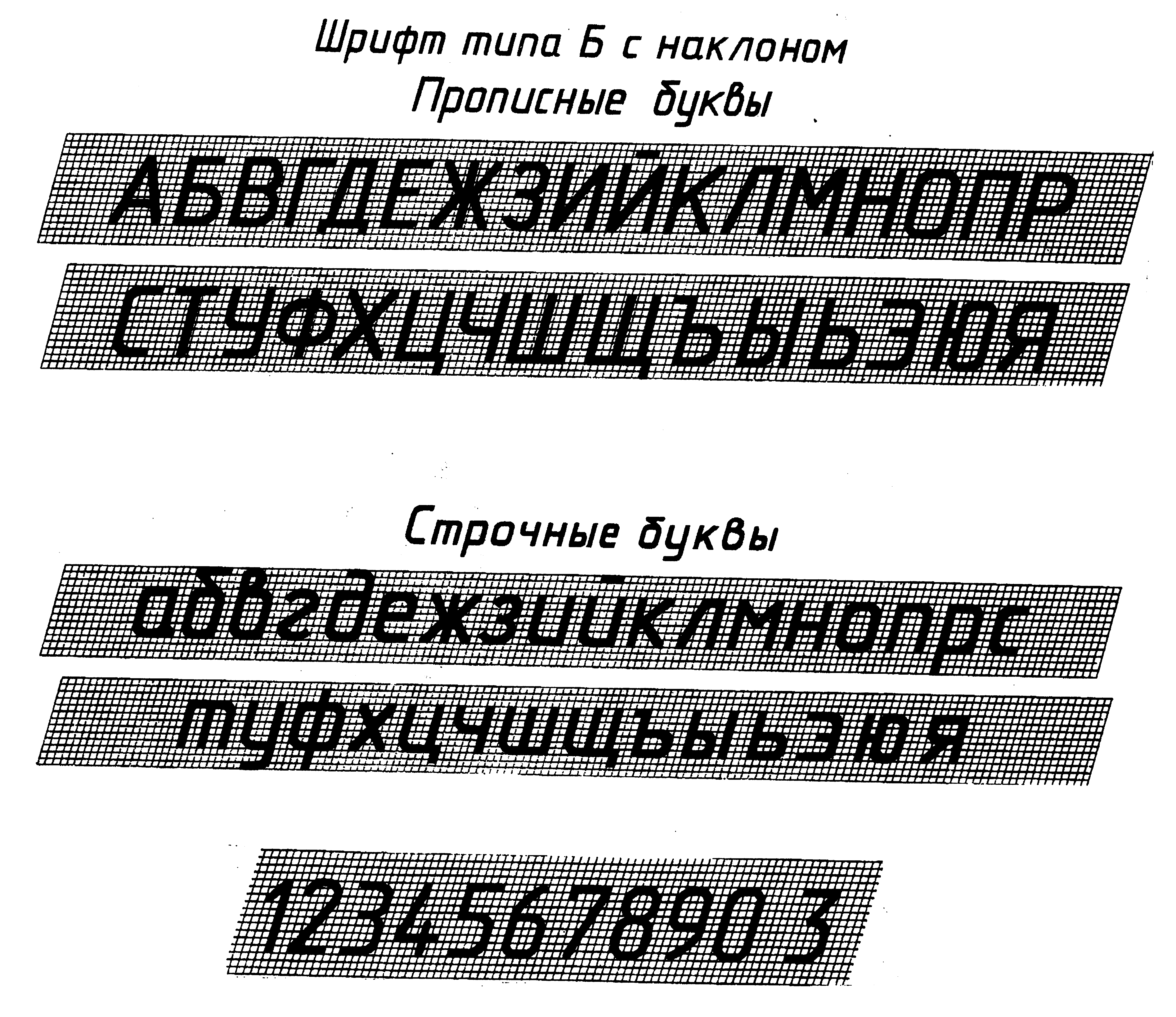

8.3.2 Шрифт чертежный типа Б по ГОСТ 2.304 - 81 (прописные, строчные буквы и цифры)
8.4МАСШТАБЫ
8.4.1При выборе масштаба следует руководствоваться прежде всего удобством
пользования чертежом.
8.4.2 В зависимости от сложности и величины изображаемых изделий масшта
бы (ГОСТ 2.302 - 68) выбирают из следующего ряда:
Масштабы уменьшения : 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100 и т. д.
Масштабы увеличения : 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1
Натуральная величина: 1:1.
ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ МАТЕРИАЛОВ В СЕЧЕНИЯХ
25
8.6 ОБОЗНАЧЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХ

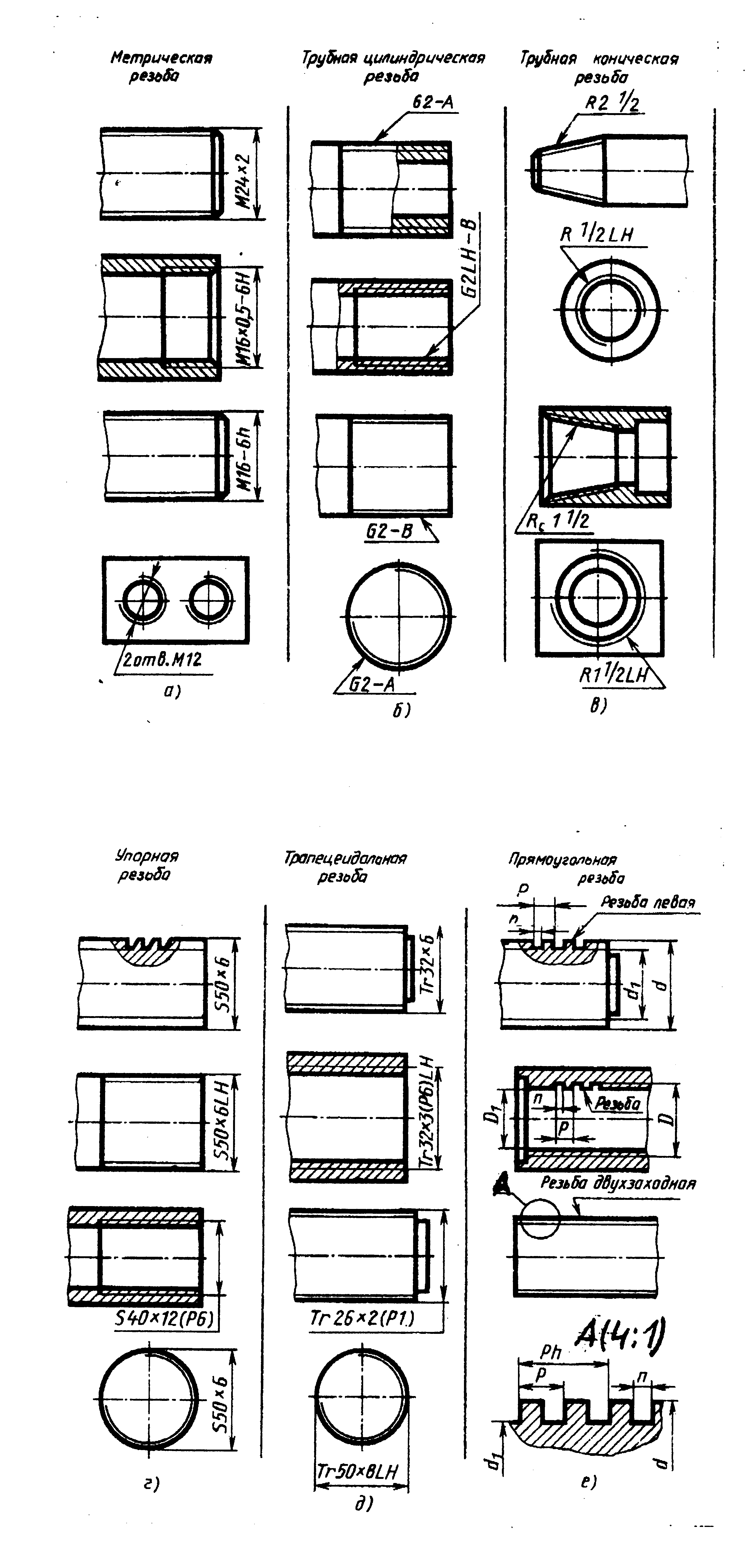

Примеры изображения и обозначения резьбы на чертежах
26
27
8.7ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ. ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ДРЕВЕСИНЫ.

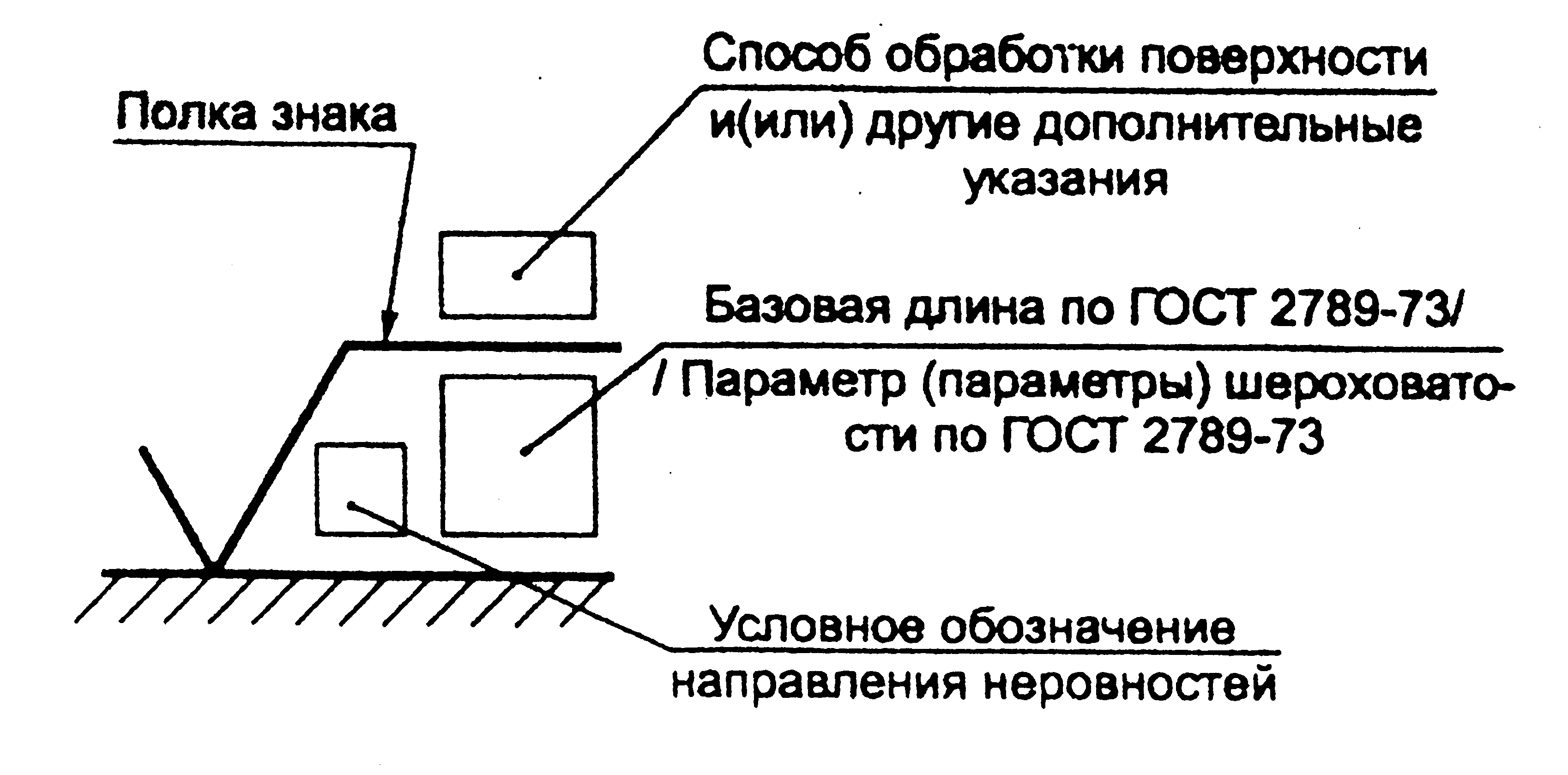

8.7.1Нанесение на чертежах шероховатости поверхности (ГОСТ 2.309 - 73)
осуществляют для всех поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции( см. рис.5)
Рисунок 5 – Знак шероховатости

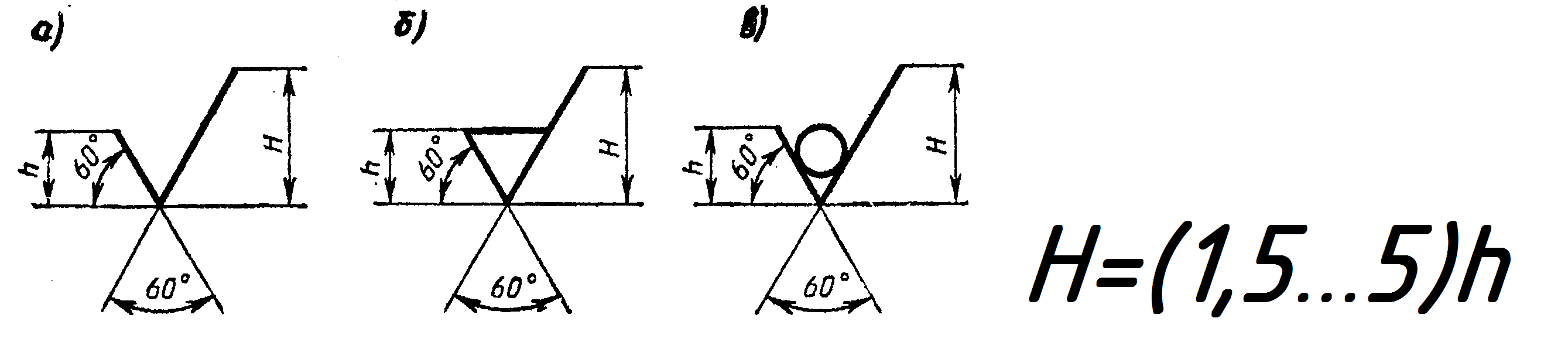

8.7.2На чертежах значения параметров шероховатости сопровождаются знаками в соответствии с рисунком 6.
Рисунок 6 - Знаки шероховатости
На чертеже для обозначения шероховатости могут применяться одновременно все три знака, а могут один из них или два.
Знак на рис. 6а) применяют тогда, когда вид обработки не устанавливается; На рис. 6б), когда поверхность образована удалением слоя материала;
На рис.6в), когда поверхность образована без удаления слоя материала (литьё, ковка, прокат и т. п.,).
В таблице 6 приведена зависимость Rz и Ra при основных видах механической обработки.
|
