Правила оформления конструкторских, технологических и текстовых документов (стр. 6 )

  Таблица 6 - Зависимость между Rz и Ra при обработке

Вид механической  обработки	Rz, мкм	Ra, мкм
1 Черновая 2 Получистовая 3 Чистовая 4 Развертывание 5 Шлифование	80 40 20 - -	20 10 5 2,5 0,63-1,25

8.7.3Шероховатость поверхности древесины.

Для определения шероховатости поверхности изделий из древесины и древесных материалов в производстве мебели применяется значение параметра Rm. Значение параметров Rm, в мкм, применительно к технологическим операциям в мебельном производстве приведены ниже:

- пиление чистовое (раскрой плит, фанеры)  - Rm200

- торцевание чистовое  - Rm200

       -изготовление шиповых соединений  - Rm200

-строгание, фрезерование  - Rm63

- шлифование под отделку:

        а) лицевых поверхностей  - Rm16

  б) нелицевых внутренних поверхностей  - Rm16

  в) нелицевых наружных поверхностей ящиков, лотков, кассет и т. д.  - Rm63

  г) нелицевых внутренних поверхностей ящиков, штанг, брусков и т. д  - Rm32

29

8.8 НАНЕСЕНИЕ НА ЧЕРТЕЖАХ ДОПУСКОВ ОТКЛОНЕНИЙ ФОРМЫ И РАСПОЛО

  ЖЕНИЯ ПОВЕРХНОСТЕЙ

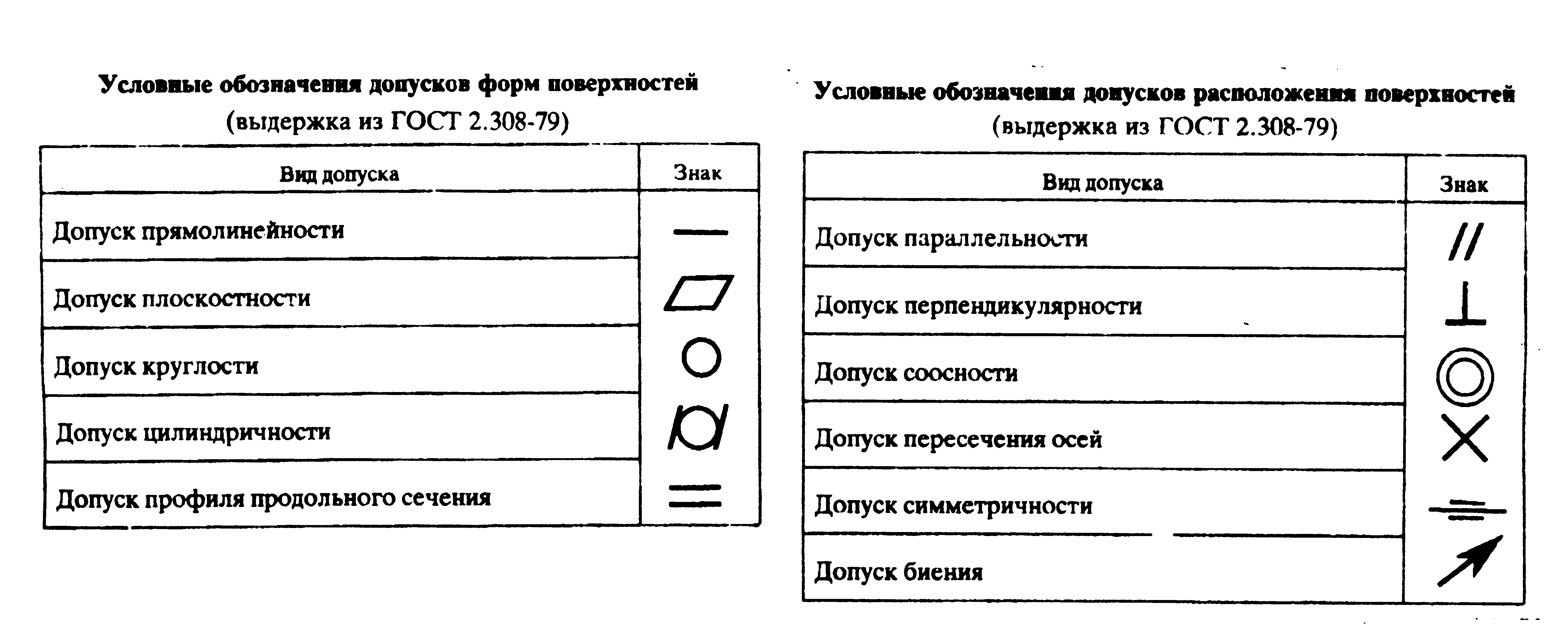

8.8.1Допуски форм и расположения поверхностей (ГОСТ 2.308 - 79) указывают на чертежах условными обозначениями. Вид допуска и расположения поверхностей должен быть обозначен на чертеже графическими символами приведенными в таблицах.

Допуски вписывают в рамку, разделенную на две и более частей, в которых

  помещают:

       в первой - знак допуска;

во второй - числовое значение допуска в миллиметрах;

                  в третьей и последующих - буквенное обозначение базы (баз).

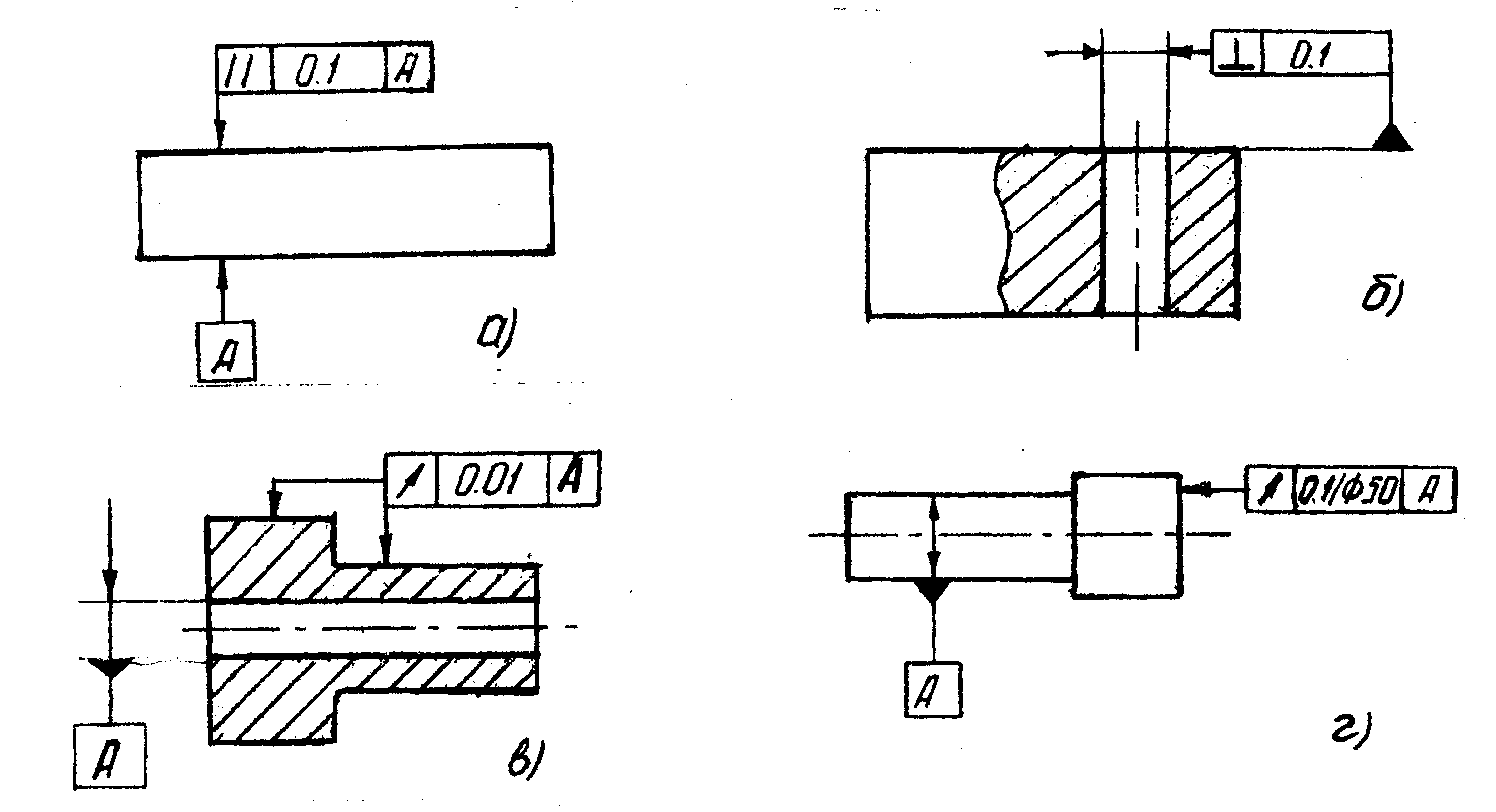

  Условное обозначение основных видов отклонений: от параллельности в соответствии с рисунком 7а); перпендикулярности (рис. 7б); радиального биения (рис. 7в); торцового биения (рис. 7г).

Рисунок 7 – Примеры обозначений

30

8.9 НАНЕСЕНИЕ ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ РАЗМЕРОВ

8.9.1Предельные отклонения размеров следует указывать непосредственно после номинальных размеров условными обозначениями полей допусков (ГОСТ 25346 - 89), например: 18Н7; 12е8  или числовыми значениями: ;

или буквенно-числовым обозначением, например:18H7(+0.018); 12e8().

8.9.2Общая запись о предельных отклонениях размеров с неуказанными до

пусками выполняется над основной надписью рабочего чертежа по одному из примеров:

Вариант1:

Общие допуски по ГОСТ 30893.1: H14, h14, ±t2/2  или

Общие допуски по ГОСТ 30893.1: H14, h14, ±IT14/2

Вариант2:

Общие допуски по ГОСТ 30893.1: + t2, - t2, ±t2/2

8.10 НАНЕСЕНИЕ НА ЧЕРТЕЖАХ НАДПИСЕЙ, ТЕХНИЧЕСКИХ  ТРЕБОВАНИЙ И

ТАБЛИЦ (ГОСТ 2.316 - 68).

Кроме изображения предмета с размерами и предельными откло-

нениями, чертёж может содержать:

а) текстовую часть, состоящую из технических требований и (или) техничес-

ких характеристик;

       б) надписи с обозначением изображений, а также относящиеся к отдельным

элементам изделия;

в) таблицы с размерами и другими параметрами, техническими требованиям

и, условными обозначениями и т. д.

8.10.2Содержание текста и надписей должно быть кратким, точным, без сокраще-

ний слов, за исключением общепринятых и установленных стандартами. Текст и надписи располагают параллельно основной надписи чертежа.

8.10.3Линию-выноску, пересекающую контур изображения и не отводимую от какой-либо линии, заканчивают точкой (рис. 8а, б). Линию-выноску, отводимую от линий видимого или не видимого контура, а также от линий, обозначающих поверхности, заканчивают стрелкой (рис. 8 в, г).

31

Рисунок 8 - Примеры нанесения требований

8.10.4Линии-выноски не должны пересекаться между собой, быть параллельными

линиями штриховки (если линия-выноска проходит по заштрихованному полю) и не пересекать по возможности размерные линии и элементы изображения.

8.10.5 Текстовую часть, помещенную на поле чертежа, располагают над основной

надписью. Пункты технических требований должны иметь сквозную нумерацию и каждый из них записывают с новой строки. Заголовок "Технические требования" не пишут.

8.10.6Технические требования могут наноситься с помощью таблицы на свободном поле над основной надписью в соответствии с рисунком 9.

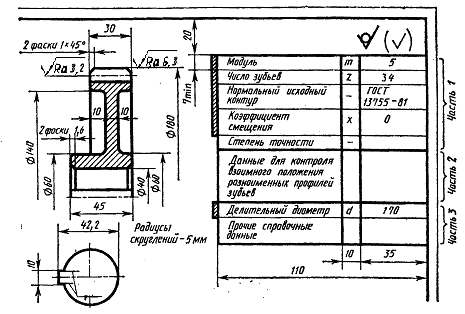

Рисунок 9- Чертеж детали

Примечание - Чертежи курсового и дипломного проектов носят учебный характер, поэтому в таблице помещают данные отмеченные на рис. 9 условно двойной рамкой в части 1 и в части 3.

32

8.11ОБОЗНАЧЕНИЯ БУКВЕННЫЕ (ГОСТ 2.321 - 84)

Для перечисленных ниже величин устанавливаются следующие буквенные обозначения:

          - длина…………………………………………………………………L, l

         - ширина………………………………………………………………B, b

         - высота, глубина…………………..…………………………………H, h

         -толщина (листов, стенок и т. д.)…...………………………………N

         - диаметр………………………………………………………………D, d

         - радиус………………………………..………………………………R, r

          - межосевое и межцентровое расстояние…..………………………A, a

         - шаг: винтовых проушин, болтовых соединений и т. п., кроме

зубчатых зацеплений и резьб……………...………………………t

         -углы...……………………………………….....……………………α; β; γ; δ

8.12НЕКОТОРЫЕ ПРИМЕРЫ ОБОЗНАЧЕНИЯ ШВОВ СВАРНЫХ  СОЕДИНЕНИЙ. ПАЯНЫЕ И КЛЕЕНЫЕ СОЕДИНЕНИЯ.

8.12.1Шов сварного соединения условно изображают:

- видимый - сплошной основной линией (рис.10 а, г);

- невидимый - штриховой линией (рис.10 б).

Видимую сварную точку условно изображают знаком "+" (рис.10в).

Примеры обозначений швов сварных соединений:

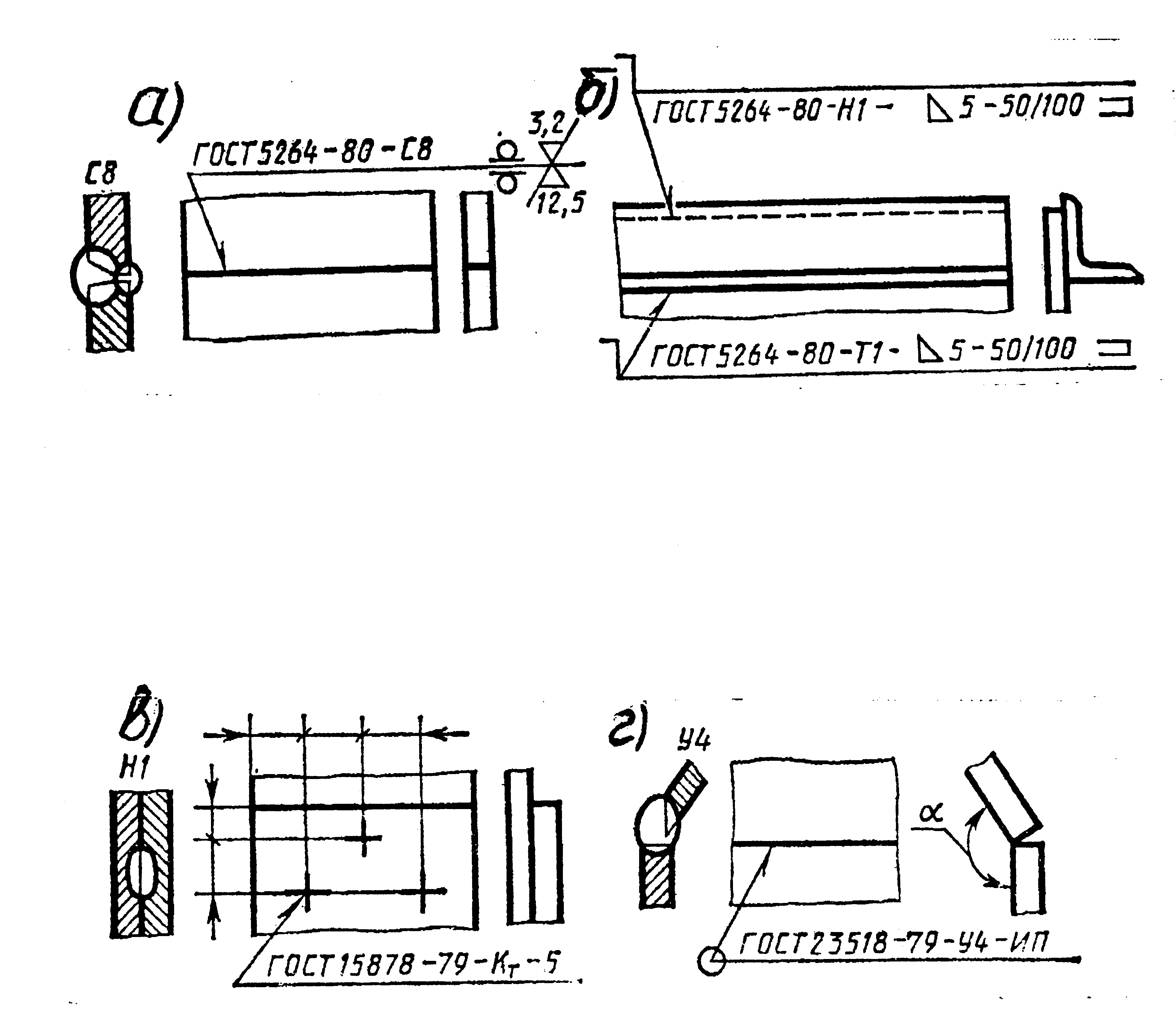

Рисунок 10 – Примеры обозначений швов

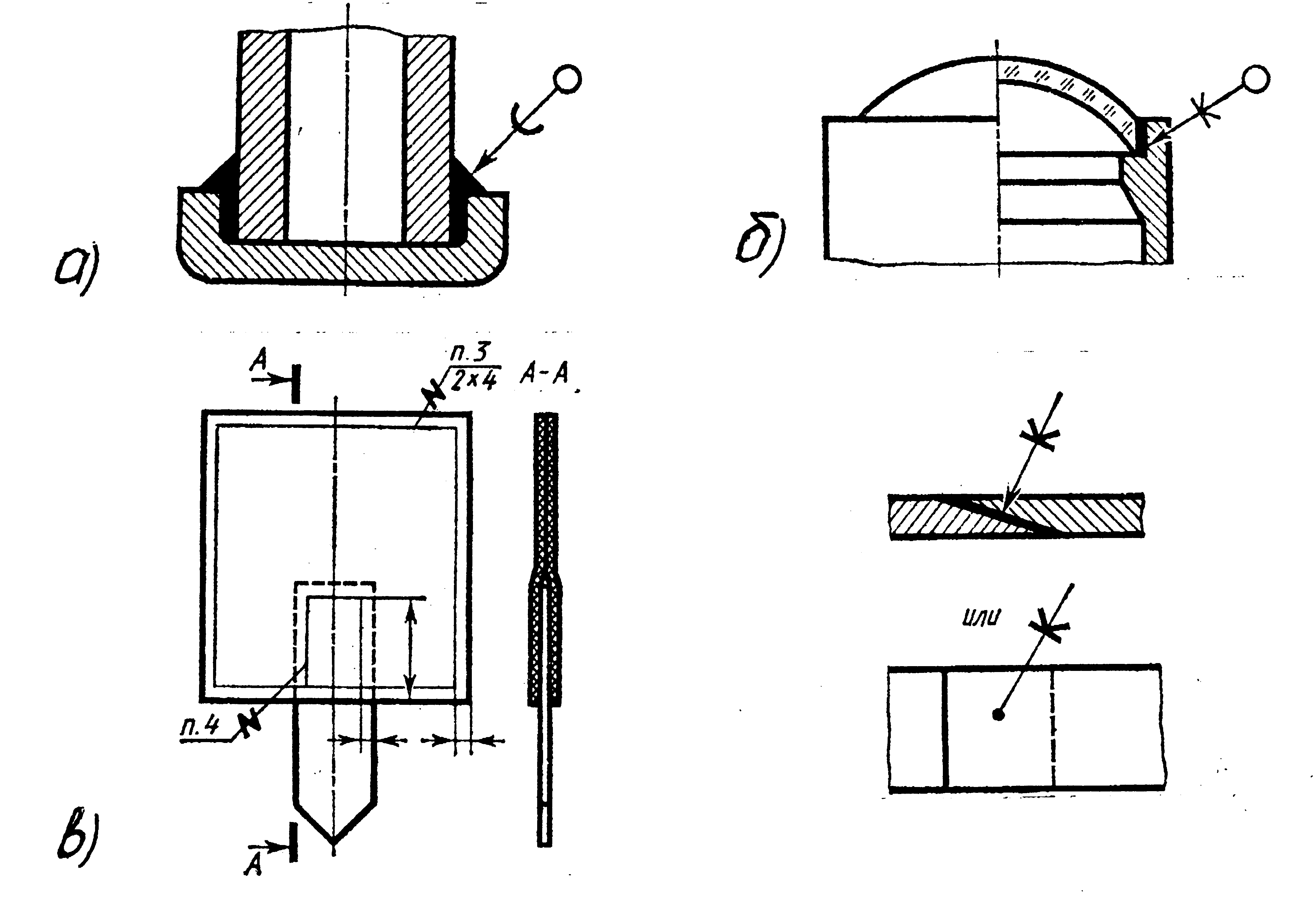

               Примеры изображений и обозначений паяных (рис.11 а), клееных  (рис. 11б) и полученных сшиванием соединений (рис.11в).

33

Рисунок 11 – Примеры обозначений

34

Приложение А

Образец оформления титульного листа

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

ФИЛИАЛ УЧРЕЖДЕНИЯ ОБРАЗОВАНИЯ

«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

«БОБРУЙСКИЙ ГОСУДАРСТВЕННЫЙ ЛЕСОТЕХНИЧЕСКИЙ КОЛЛЕДЖ»

Специальность___________________

  (код и наименование)

__________________________________

__________________________________

_____________________________

ДИПЛОМНЫЙ ПРОЕКТ

(Пояснительная записка)

Тема ___________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

Дипломник                ________________________  ____________________________

  (подпись)  (инициалы, фамилия)

Руководитель                ________________________  ____________________________

  (подпись)  (инициалы, фамилия)

Консультант

по охране труда        ________________________  ____________________________

  (подпись)  (инициалы, фамилия)

Консультант

по экономической части_____________________  ___________________________

  (подпись)  (инициалы, фамилия)

Нормоконтроль        ________________________  ____________________________

  (подпись)  (инициалы, фамилия)

Рецензент                ________________________  ____________________________

  (подпись)  (инициалы, фамилия)

Бобруйск

20__

35
