ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ

на вертолеты

Ми-171Е

в транспортном варианте

(зав. №№ 000Е00643157509U - 171Е00643157516U, 171Е00643157611U - 171Е00643157614U)

1. ОБЩИЕ СВЕДЕНИЯ О ВЕРТОЛЕТЕ

Вертолет Ми-171Е является экспортной версией вертолета Ми-8АМТ и представляет собой глубокую модернизацию всемирно известного вертолета Ми-8. Всего изготовлено более 10000 вертолетов типа Ми-8/Ми-17/Ми-171, около 4000 вертолетов были поставлены на экспорт. В настоящее время вертолеты Ми-8/Ми-17 эксплуатируются более чем в 80 странах мира. Общий налет вертолетов данного типа превышает 35 млн. летных часов.

Конструкция, применяемые материалы, документация, технология производства и эксплуатационные характеристики вертолета обеспечивают его безопасную эксплуатацию.

Вертолет эксплуатируется во всех климатических условиях: на суше, на море, в любом микроклиматическом районе, включая морской, тропический и холодный климаты, при воздействии морского тумана и морской воды.

Вертолет  может  эксплуатироваться  при  температурах  наружного  воздуха  от -50°С до + 50°С и относительной влажности до 100%.

Вертолет Ми-171Е в транспортном варианте предназначен для выполнения:

транспортных  работ:

- перевозка грузов внутри грузовой кабины и на внешней подвеске до 4 тонн;

- перевозка до 30 человек на откидных десантных сидениях;

поисково-спасательных работ (SAR); патрулирования (при установке дополнительного оборудования); противопожарных работ (при установке дополнительного оборудования); медицинской эвакуации (при установке дополнительного оборудования);

Ключевые преимущества:

       Вертолеты Ми-171Е готовы к поставке в минимальные сроки;        По желанию Покупателя вертолет может быть перекрашен в соответствии с любой цветовой схемой Покупателя (по отдельному соглашению); Вертолеты имеют встроенные узлы и крепления для установки внешней подвески, десантных сидений, швартовочного и санитарного оборудования; Возможность переоборудования в вертолет Ми-8АМТ;

,

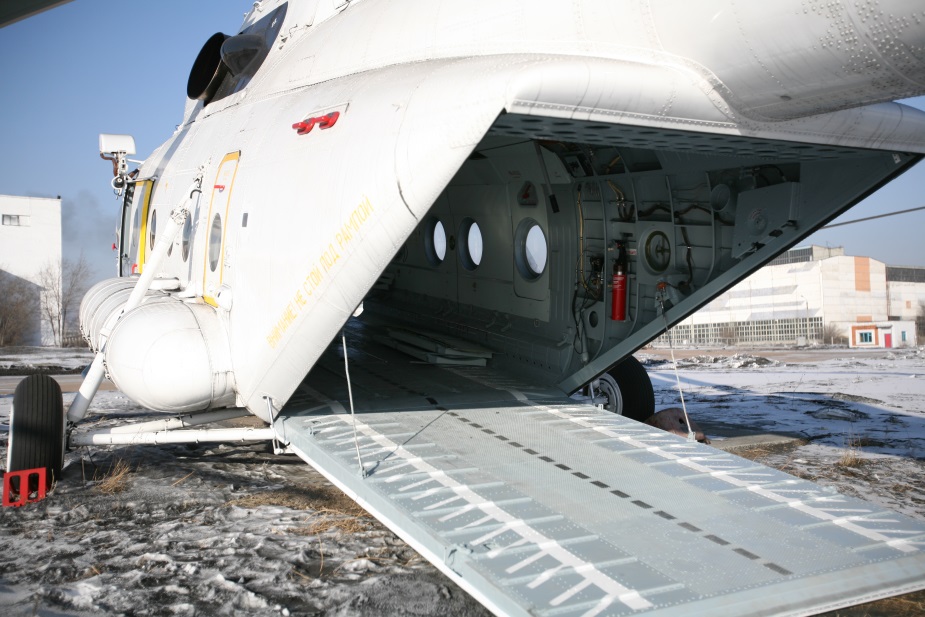

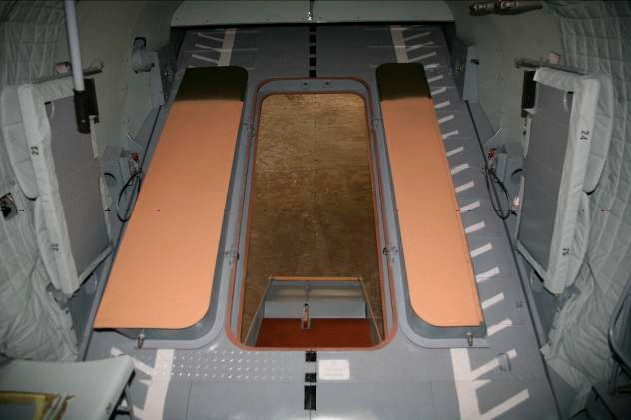

Рампа с люком

2.  ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВЕРТОЛЕТА

2.1 Летно-технические характеристики

1. Взлетная масса:
максимальная	13000 кг
нормальная	11100 кг
2. Размеры грузовой кабины:
длина	5,34 м.
ширина	2,34 м.
высота	1,8 м.
полезная площадь	12,5 м2
полезный объем	23 м3
3. Потолок вне влияния земли (с выключенной ПОС)
с нормальной взлетной массой	3980 м
4. Практический потолок:
с нормальной взлетной массой	6000 м
с максимальной взлетной массой	4800 м
5 Практическая дальность полета с 30-ти минутным гарантийным запасом топлива и максимальной взлетной массой:
с основными топливными баками	610 км
6. Максимальная скорость полета:
с взлетной массой менее 11100 кг	250 км/час
с взлетной массой более 11100 кг	230 км/час
7. Крейсерская скорость полета:
с взлетной массой менее 11100 кг	230 км/час
с взлетной массой более 11100 кг	215 км/час
8. Мощность двигателей:
чрезвычайная	2 х 2200 л. с.
взлетная	2 х 2000 л. с.
номинальная	2 х 1700 л. с.
крейсерская	2 х 1500 л. с.

2.2 Назначенный ресурс и срок службы вертолета: 18 000 часов или 30 лет.

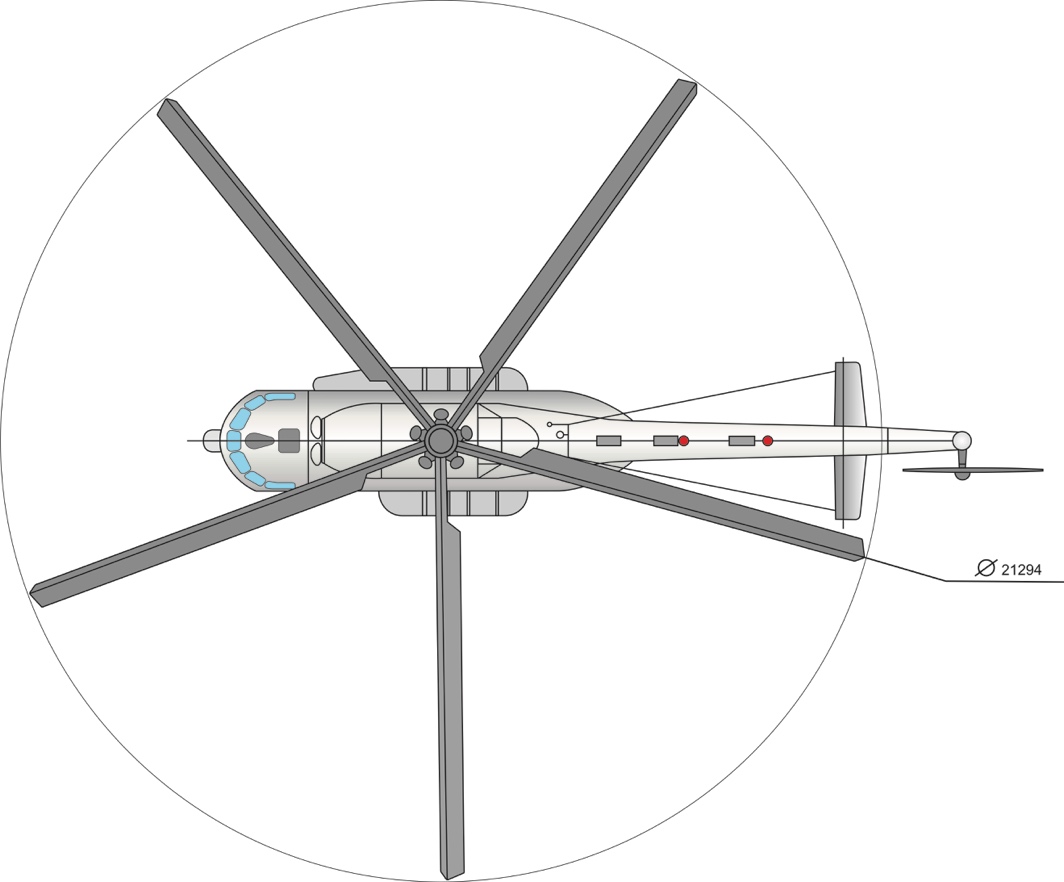

2.3 Геометрические размеры (стандартная комплектация)

3.  СПЕЦИФИКАЦИЯ ВЕРТОЛЕТОВ МИ-171Е ГОТОВЫХ К ПОСТАВКЕ

3.1 Перечень основных комплектующих изделий вертолета Ми-171Е

№	Обозначение	Наименование	Ед. изм.	кол-во
1. Силовая установка, несущая система и трансмиссия
1.1	ТВ3-117ВМ сер.02	Двигатель	шт	2
1.2	8АМТ-6820-00-01/02	Пылезащитное устройство	к-т	1
1.3	ВР-14	Главный редуктор	шт	1
1.4	8А-1515-000	Промежуточный редуктор	шт	1
1.5	246-1517-000	Хвостовой редуктор	шт	1
1.6	8А-1516-000	Хвостовой вал	шт	1
1.7	8А-6311-000  сер.4	Вентилятор	шт	1
1.8	8А-6314-00	Карданный вал привода вентилятора	шт	1
1.9	8-1930-000 сер. 02	Втулка несущего винта	шт	1
1.10	8-1950-000	Автомат перекоса	шт	1
1.11	8АТ-2710-00	Лопасти несущего винта (5 шт.)	к-т	1
1.12	246-3904-000 сер.01	Винт рулевой	шт	1
1.13	8АМТ-1250-00СБ	Виброгасящее устройство	шт	1
2. Топливная и масляная системы
2.1	ЭЦН91С	Электроприводной центробежный насос	шт	2
2.2	463Б	Электроприводный центробежный насос	шт	1
2.3	766300А-1-Т	Клапан поплавковый	шт	1
2.4	768600МА	Кран перекрывной	шт	5
2.5	610200А	Кран электрический магнитный	шт	2
2.6	637000	Кран перепускной	шт	1
2.7	633630	Кран перекрывной	шт	1
2.8	601100-1	Кран сливной	шт	2
2.9	636700А	Кран сливной	шт	4
2.10	5349Т	Блок воздушно-масляных радиаторов	шт	2
3. Управление и гидросистема
3.1	КАУ-115АМ	Комбинированный агрегат управления	шт	4
3.2	8Д2.966.017-2	Фильтр гидравлический	шт	2
3.3	ФГ11БН	Фильтр гидравлический тонкой очистки	шт	2
3.4	ЭМТ-2М	Электромагнитный тормоз	шт	3
3.5	ГА-77В	Автомат разгрузки насоса	шт	2
3.6	ГА-74М/5	Кран двухпозиционный	шт	2
3.7	ГА192Т	Электрический магнитный кран	шт	6
3.8	ГА172-00-2/Т	Дозатор	шт	1
3.9	НШ39М	Насос шестеренчатый	шт	2
3.10	ОК-10А	Клапан обратный	шт	4
3.11	ГА-59/1	Клапан аварийного питания	шт	1
3.12	МП-100М  сер.2	Электромеханизм	шт	2
3.13	ПР 15.875-2300-1-67	Цепь, 67 звеньев	шт	1
3.14	РУ-2	Рукоятка	шт	2
3.15	СПУУ-52	Система подвижных упоров	шт	1
4. Фюзеляж, шасси и пневмосистема
4.1	595Х185  модель 14	Шина переднего шасси	шт	2
4.2	865Х280  модель 1А	Шина основного шасси	шт	2
4.3	8А-4101-00Б-1	Амортизатор основного шасси	шт	1
4.4	8А-4101-00Б-2	Амортизатор основного шасси	шт	1
4.5	8А-4201-00А	Рычажная амортстойка переднего шасси	шт	1
4.6	АК-50Т1 сер.3	Компрессор	шт	1
4.7	В8БП.000	Стекло обзорное боковое (правое)	шт	1
4.8	В8БП.000-01	Стекло обзорное боковое (левое)	шт	1
4.9	К2116	Колесо нетормозное под шину размером 595*185	шт	2
4.10	КТ97-310	Колесо под шину размером 865*280	шт	2
4.11	KT97-220-1	Тормоз колеса	шт	1
4.12	КТ97-220-2	Тормоз колеса	шт	1
4.13	УП25/2	Клапан редукционный	шт	1
4.14	УПОЗ/2М	Редукционный ускоритель	шт	1
4.15	В24-4301-100-7	Амортизатор хвостовой опоры	шт	1
5. Противопожарная, противооблединительная системы и системы отопления и вентиляции
5.1	1-4-4	Огнетушитель	к-т	2
5.2	1919Т	Заслонка регулирующая	шт	2
5.3	ДВ-302Т	Электровентилятор	шт	3
5.4	ЭВ-0,7-1640	Электровентилятор	шт	4
5.5	ОР1-2,0-20-30	Огнетушитель ручной	шт	2
5.6	ССП-ФК сер.2	Система сигнализации о пожаре	шт	3
5.7	ТЭР-1М	Регулятор температуры	шт	6
5.8	АТ-8-3	Автотрансформатор	шт	2
5.9	ЭПК-2Т-60	Электромеханизм стеклоочистителя	шт	2
5.10	ПМК-21ТВ сер.3	Программный механизм	шт	1
5.11	ТСВ36М313	Токосъемник	шт	1
5.12	8АТ-7420	Токосъемник хвостового винта	шт	1
5.13	СО-121ВМ вар. "А"	Сигнализатор обледенения	шт	1
5.14	ТВ-19Т	Термометр воздуха	к-т	1
6. Агрегаты электрооборудования и коммутационная аппаратура
6.1	ГТ40ПЧ8В	Генератор переменного тока	шт	2
6.2	РМ-355Г	Рама монтажная	шт	2
6.3	БРН120Т5А-3С	Блок регулирования напряжения	шт	2
6.4	БЗУНП355Г	Блок защиты и управления	шт	2
6.5	БТТ40БТ	Блок трансформаторов тока	шт	2
6.6	БЧФ-208	Блок чередования фаз	шт	1
6.7	ТС310С04Б	Трансформатор	шт	2
6.8	ТР-115/36	Трансформатор понижающий	шт	2
6.9	ПТС-800БМ	Преобразователь трехфазный статический	шт	1
6.10	СПО-9	Преобразователь статический однофазный	шт	1
6.11	АПШ-3М	Автомат переключения шин	шт	2
6.12	БСГО-400А	Блок	шт	1
6.13	ВУ-6Б	Выпрямительное устройство	к-т	2
6.14	ДМР-200ВУ	Комплексный аппарат	шт	2
6.15	АПД-78А	Автомат пуска двигателя	шт	1
6.16	ШРАП-500К	Вилка штепсельного разъема аэродромного питания	шт	1
6.17	ШРАП-400-3Ф	Вилка штепсельного разъема аэродромного питания	шт	1
7. Светотехническое оборудование
7.1	СБК	Светильник кабинный	шт	2
7.2	СМ-1БМ	Светильник	шт	1
7.3	ТР-100/2	Трансформатор регулировочный	шт	2
7.4	САС-4-9	Система аварийной предупреждающей и уведомляющей сигнализации	к-т	1
7.5	ПБС-1	Плафон	шт	6
7.6	П-39	Плафон	шт	16
7.7	ФР-100	Фара	шт	2
7.8	БАНО-64	Бортовой аэронавигационный огонь	шт	2
7.9	ХС-62	Хвостовой огонь	шт	1
7.10	ФПП-7М	Фара посадочно-поисковая	шт	3
7.11	ОПС-57	Строевые огни	шт	3
7.12	ТН-115-7,5	Трансформатор	шт	1
7.13	С-1	Сирена	шт	1
7.14	7-К-991(ЭКСР-46)	Кассета	шт	2
7.15	7-П-662К	Пульт управления ракетами	шт	2
7.16	МСЛ-3А-2С	Маяк сигнальный	шт	2
8. Приборы контроля двигателей и редукторов
8.1	УИ1-3К	Указатель	шт	1
8.2	ИД-3	Индуктивный датчик	шт	1
8.3	ИТЭ-1	Тахометр	к-т	2
8.4	Д-1М У2	Первичный преобразователь	шт	2
8.5	ИП-21-15Н	Индикатор положения подвижных элементов	шт	1
8.6	ДС-11	Датчик сельсинный	шт	1
8.7	РТ-12-6  сер.2	Регулятор температуры	шт	2
8.8	П-77 вар.2	Приемник температуры	шт	2
8.9	ИКД27Да-220-780	Измерительный комплекс давления	шт	2
8.10	ИР-117МН	Измеритель режимов	к-т	1
8.11	ИТЭ-2	Тахометр	к-т	2
8.12	Д-2М У2	Первичный преобразователь	шт	2
8.13	2ИА-6	Аппаратура сдвоенная измерительная	к-т	1
8.14	ИВ-500Е сер.2	Аппаратура контроля вибрации	к-т	1
8.15	УИ3-3К	Указатель	шт	2
8.16	ИМД-8	Индукционный датчик	шт	2
8.17	П-1	Приемник температуры масла	шт	3
8.18	УИ3-6К	Указатель	шт	1
8.19	ИД-8	Индукционный датчик	шт	1
8.20	ТУЭ-48	Термометр сопротивления универсальный электрический	шт	1
9. Приборы контроля топливной, гидравлической, пневматической и электрической систем
9.1	СКЭС-2027Б вар. 2	Керосиномер	к-т	1
9.2	СД-29А	Сигнализатор давления	шт	3
9.3	МСТ-25А	Сигнализатор давления	шт	1
9.4	МСТ-30А	Сигнализатор давления	шт	1
9.5	МВУ-100К	Манометр воздуха	шт	1
9.6	МА-60	Манометр авиационный	шт	1
9.7	ВФ-0,4-150	Вольтметр	шт	1
9.8	В-1	Вольтметр	шт	1
9.9	А-2	Амперметр	шт	3
9.10	АФ1-150	Амперметр	шт	4
9.11	ТФ1-75.150/1А	Трансформатор	шт	3
9.12	ТФ1-25.50.100/1А	Трансформатор	шт	4
9.13	УИ1-100К	Указатель	шт	2
9.14	ИД-100	Индуктивный датчик	шт	2
10. Пилотажно-навигационное оборудование
10.1	АП-34Б сер.2	Автопилот	к-т	1
10.2	6С2.553.002	Компенсационный датчик	шт	1
10.3	БФ-34 партия А	Блок фильтров	шт	1
10.4	БС-34-01	Блок связи	шт	1
10.5	ТВ-45K	Термометр	шт	1
10.6	КЗСП	Корректор-задатчик приборной скорости	шт	1
10.7	БСГ	Блок сигнала готовности	шт	1
10.8	АГБ-96Д-С	Авиагоризонт	шт	2
10.9	АГБ-96Р-С	Авиагоризонт	шт	1
10.10	ГМК-1ГЭН	Курсовая система	к-т	1
10.11	УГР-4УК сер.3	Указатель	шт	2
10.12	КИ-13КА	Компас магнитный	шт	1
10.13	БКК-18	Блок контроля крена	шт	1
10.14	СНП-1	Сигнализатор нарушения питания	шт	1
10.15	ВК-53Э-РВ	Выключатель коррекции	шт	1
10.16	ВД-10ВК 2 сер.	Высотометр	шт	2
10.17	УС-450К 2 сер.	Указатель воздушной скорости	шт	2
10.18	ВАР-30МК сер.4	Вариометр мембранный	шт	2
10.19	ПВД-6М	Приемник воздушного давления	шт	2
10.20	623700-3	Кран переключения статического давления	шт	1
10.21	АЧС-1МК	Часы авиационные	шт	1
11. Оборудование контроля
11.1	БУР-1-2 сер.2	Бортовое устройство регистрации	к-т	1
11.2	М11А	Модуль	шт	2
11.3	МП-95+/-1,5	Датчик перегрузок	шт	1
11.4	МП-95+3-1	Датчик перегрузок	шт	1
11.5	МУ-615А сер.1	Потенциометрический датчик	шт	8
11.6	ДВ-15МВ сер.2	Датчик высоты	шт	1
11.7	ДПСМ-1	Датчик приборной скорости	шт	1
11.8	МСТВ-2,5С	Сигнализатор давления теплостойкий виброустойчивый	шт	1
12. Аппаратура вертолетовождения
12.1	АРК-15М вар.14	Автоматический радиокомпас	шт	1
12.2	А-037 исп.4	Радиовысотомер	к-т	1
12.3	БМП сер.2	Блок механический переходной	шт	1
13. Радиосвязное оборудование
13.1	ПРИМА-КВ	Радиостанция	к-т	1
13.2	ОРЛАН-85СТ	УКВ радиостанция (основная)	к-т	1
13.3	СПУ-7 лит.119	Переговорное устройство	к-т	1
13.4	АЛМАЗ-УПМ	Аппаратура речевого оповещения	к-т	1
13.5	ГСШ-А-18	Авиагарнитура	к-т	3
13.6	П-503М1	Регистратор речевой информации	шт	1

4.2 Перечень установленного дополнительного оборудования вертолетов Ми‑171Е, готовых к поставке.
