Процесс распределения невязок и вычисления исправленных значений величин называется увязкой или уравниванием результатов измерений. После уравнивания проводят оценку точности полученных результатов.

Все результаты первого этапа теодолитной съёмки заносят в полевой журнал (табл. 9.1). На следующем этапе работ снимают ситуацию методами контурной съёмки. На каждой станции результаты съёмки заносят в абрис.

Координаты вершин теодолитного хода (полигона) вычисляют в камеральных условиях. Вычисления ведут в ведомости вычисления координат  (табл. 9.3). Пример обработанной ведомости приведён в прил. 1. На этапе завершении работы на бумаге основе строят план местности по абрисам, в заданном масштабе.

Задание и исходные данные

Вычислите координаты вершин разомкнутого теодолитного хода, постройте и начертите план местности участка трассы магистрального трубопровода в масштабе 1:5000.

Для съемки участка местности между двумя полигонометрическими знаками П314 и П313 проложен разомкнутый теодолитный ход, измерены правые по ходу углы и длины сторон. Измерение углов производилось техническим теодолитом 2Т30 методом полуприёмов; расстояния измеряли компарированной рулеткой. Данные полевых измерений приведены в табл. 9.1; схема теодолитного хода – на рис. 1.

На всех станциях при теодолитной съёмке были составлены абрисы. На рис. 2 приведён абрис теодолитной съёмки на станции 1. Остальные абрисы приведены в прил. 4.

Величины, необходимые для расчёта данных по вариантам, приведены в табл. 9.2.

Направление хода

Рис. 1. Схема теодолитного хода

Таблица 9.1

Полевой журнал измерений углов и линий теодолитного хода

№№ стан-ций	Наблюда-емые точки	Измеренные длины сторон D, м.	Отсчёты по горизон-тальному кругу, °	Горизон-тальный угол β, °	Средний угол β ср., °	Угол наклона н,°	Горизон-тальное проложение d=D cos н, м.
1	2	3	4	5	6	8	9
ПЗ14	ПЗ 15	кл	186° 39ґ
1	124,16	74° 04ґ
ПЗ 15	кп	6° 38ґ	+2°00ґ
1	254° 02ґ
1	ПЗ 14	124,16	кл	357° 35ґ
2	198,39	167° 31ґ
ПЗ 14	кп	177° 34ґ	+2°00ґ
2	347° 31ґ
2	1	198,43	кл	48° 35ґ
3	189,29	246° 09ґ
1	кп	228° 35ґ	-0,5°00ґ
3	66° 07ґ
3	2	189,31	кл	88° 25ґ
ПЗ 13	112,39	349° 49ґ
2	кп	268° 25,5ґ	-0,5°00ґ
ПЗ 13	169° 48,5ґ
ПЗ13	3	112,38	кл	199° 44ґ
ПЗ 12	313° 39ґ
3	кп	19° 45,5ґ
ПЗ 12	133° 39,5ґ

Таблица 9.2

Параметр	Значение, м.
ХПЗ 14 (нач)	1000
УПЗ 14(нач)	3000
d ПЗ 14 – ПЗ 13	519,53
бнач = б ПЗ 15 – ПЗ 14	рассчитывается исходя из шифра студента

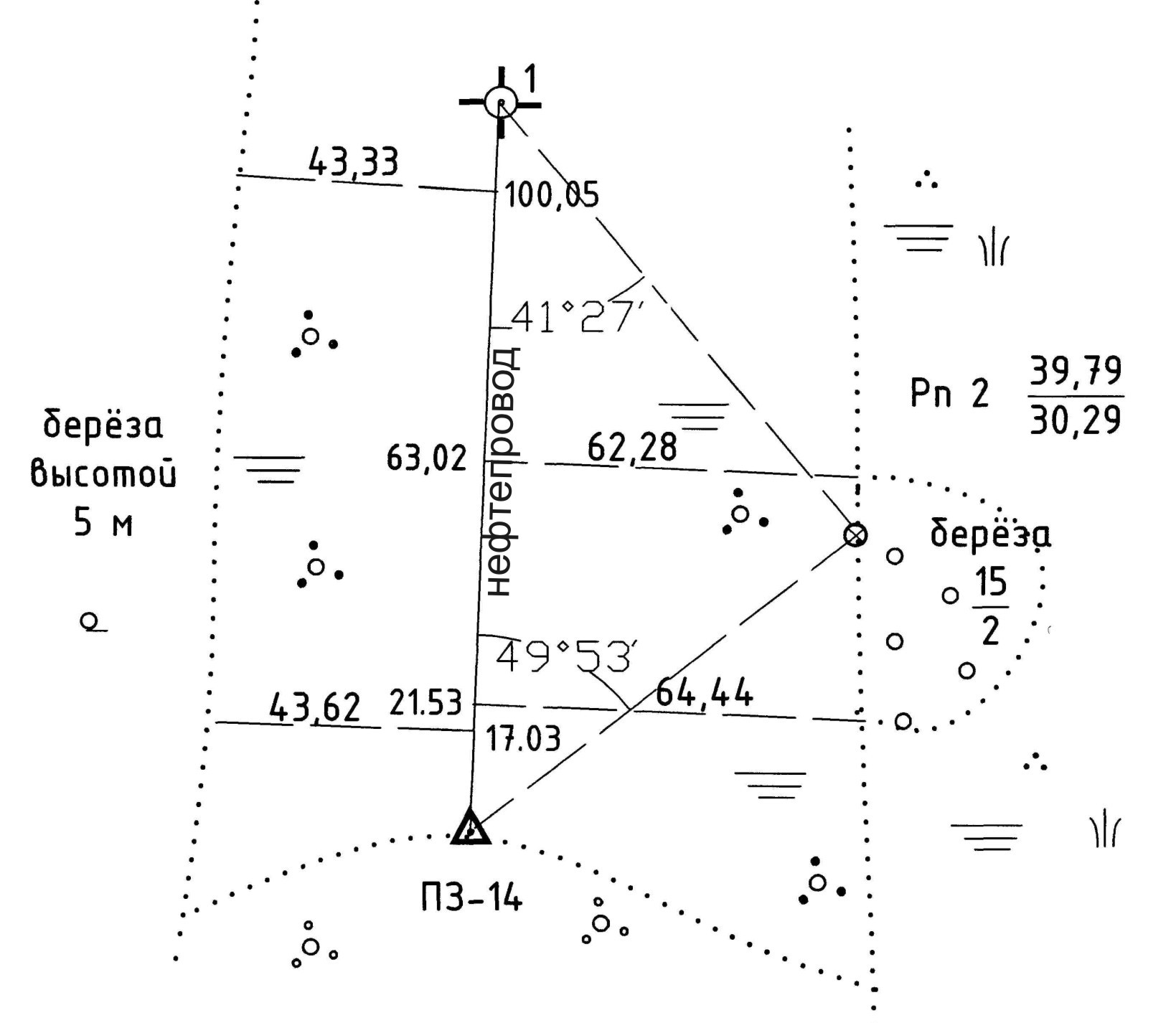

Рис.  2. Абрис на станции  ПЗ 14

Для выполнения настоящей контрольной работы необходимо выполнить следующее:

заполнить табл. 9.1; рассчитать исходные данные по варианту и внести их в табл. 9.3; заполнить табл. 9.3; построить план теодолитной съёмки в масштабе 1:5000.

Обработка полевого журнала измерения углов

Рассчитываем горизонтальный угол на каждой станции. Всего было измерено 5 углов (точки ПЗ14, 1, 2, 3, ПЗ13).

Рассчитаем горизонтальный угол на станции ПЗ14 (рис. 3). При измерении этого угла теодолит стоял на точке хода ПЗ14. Точка хода ПЗ15 – задняя точка хода, точка 1 – передняя точка. На точки ПЗ15 и 1 ставили рейки, визировали трубой на пятку рейки. Угол измеряли методом полуприёмов, брали отсчёты при КЛ (основное положение) и при КП. Поскольку измеряемый угол лежит справа по направлению хода (направление ПЗ14 – т.1 – прямое) порядок расчёта угла следующий: из отсчёта на заднюю рейку отнимаем отсчёт на переднюю рейку:

При расчёте угла при КП первый отсчёт оказался меньше второго, поэтому к результату расчёта необходимо прибавить . Допустимое отклонение в полуприёмах может быть равно , это условие выполняется, считаем средний угол:

.

Таким образом рассчитываем все горизонтальные углы.

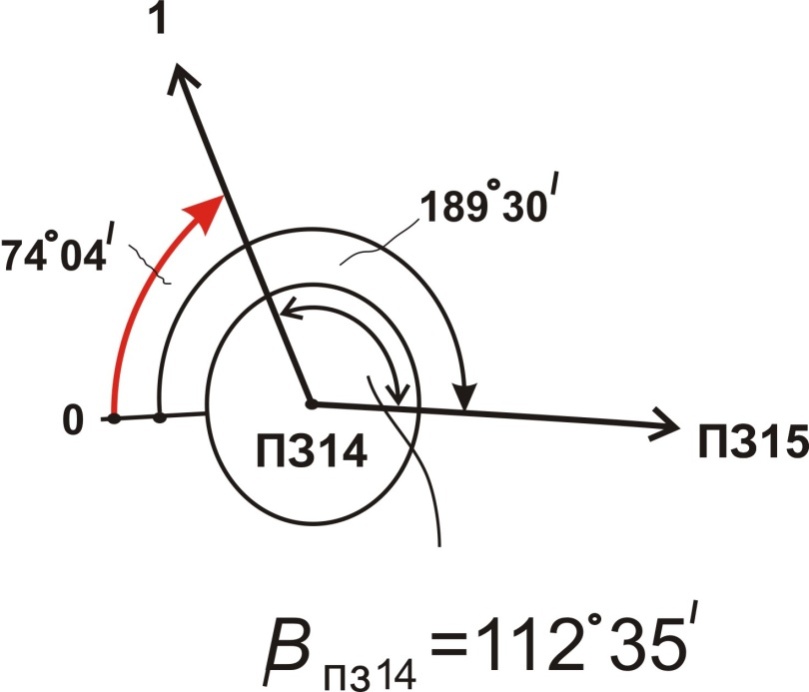

Рис.  3. Схема измерения правого горизонтального угла при КЛ на станции ПЗ14

Значение среднего горизонтального угла на каждой станции внесите в ведомость вычисления координат вершин теодолитного хода (табл. 9.3).

Рассчитайте среднее горизонтальное проложение стороны ПЗ14-1:

Рассчитайте средние горизонтальные проложения для всех сторон теодолитного хода и внесите в табл. 9.3.

Внесите значения в соответствующие ячейки табл. 9.3.

Расчёт дирекционных углов и координат конечных полигонометрических пунктов

Рассчитайте дирекционный угол исходной стороны бнач = бПЗ15–ПЗ14. Количество градусов в значении дирекционного угла анач стороны ПЗ15–ПЗ14 возьмите равным двузначному числу, состоящему из двух последних цифр номера студенческого билета, причем цифры следует брать справа налево (если в шифре только одна значащая цифра, то к ней приписывается 0); число минут для каждого студента – 49' увеличенное на количество букв в фамилии студента.

№ студенческого билета	Фамилия студента	Дирекционный угол П315 – П314
22	Антропова	22°58'

Вычислите конечный дирекционный угол бк для вашего варианта по формулам1 (рис. 3):

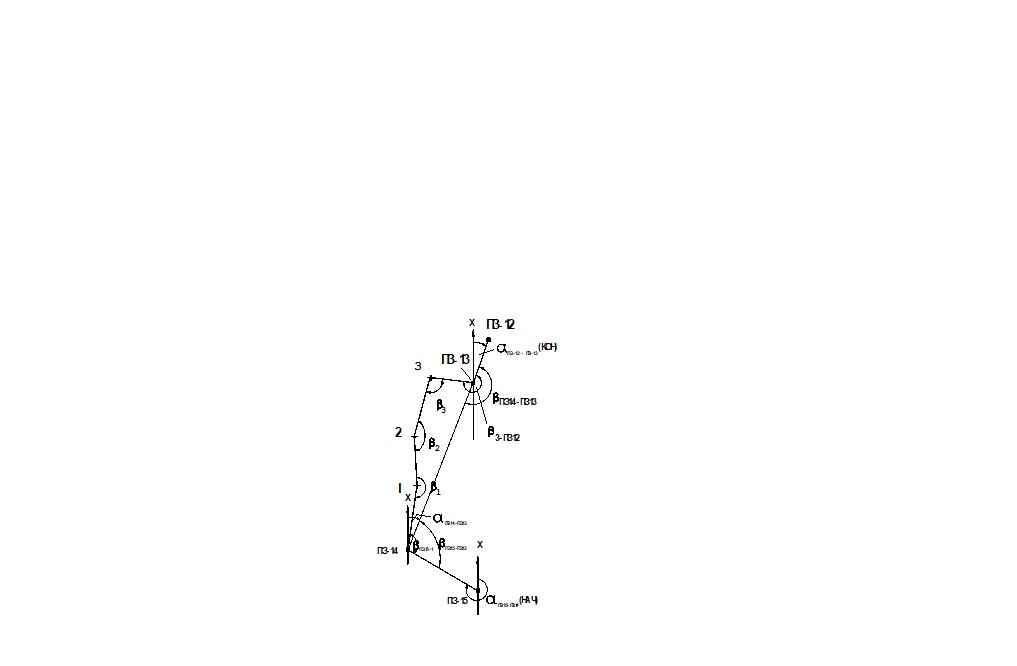

Рис. 3. Схема для расчёта дирекционного угла

В приведённом примере для Антроповой дирекционные углы линий соответственно равны:

Вычислите координаты х и у пункта полигонометрии ПЗ13 (конечного пункта хода) следующим образом:

;

где    и  .
