Варианты заданий (стр. 6 )

Поэтому от этой линии на двух вертикальных сторонах квадрата в масштабе плана откладывают 161,20 м и проводят вспомогательную линию х=3411,20 м.

Далее на ней от линии у=1000 м в масштабе плана откладывают 187,27 м (1187,20-1000). Полученная точка является местоположением точки №2 на плане.

Аналогично нанесите по координатам все вершины теодолитного хода. Правильность нанесения на план двух соседних точек проверьте по длинам сторон хода. Для этого на плане измерьте расстояния между вершинами хода и сравните их с соответствующими горизонтальными проекциями сторон, взятыми из ведомости вычисления координат; расхождение не должно превышать 0,2 мм на плане, т. е. графической точности масштаба. Кроме того, грубые ошибки можно обнаружить, измерив транспортиром горизонтальные углы и дирекционные углы сторон и сравнив их с соответствующими значениями, приведенными в ведомости. Для построения на плане линий служит поперечный масштаб.

Нанесение на план ситуации производится от сторон и вершин теодолитного хода согласно абрисам съемки. При этом местные предметы и характерные точки контуров наносятся на план в соответствии с результатами и способами съемки. При накладке ситуации на план расстояния откладываются с помощью циркуля-измерителя и масштабной линейки, а углы – транспортиром.

Так, например, угловой засечкой в рассматриваемой работе снимался репер №2. Границы между контурами растительности (болотом и лесом; берёзовым редколесьем и закустаренным болотом; березняком и тростниковым болотом и т. д.) снимались в основном способом прямоугольных координат. При этом способе за начало координат принимается начальная точка линии, за ось абсцисс – линия хода. Так, по линии ПЗ14-1 для первой контурной точки абсцисса равна 17,03 м, а ордината – 43,62; для второй – абсцисса 21,53, ордината – 64,44. При нанесении точек, снятых способом перпендикуляров, перпендикуляры к сторонам хода восстанавливают прямоугольным треугольником.

Для накладки на план точек, снятых способом створов, от соответ­ствующих вершин теодолитного хода с помощью циркуля-измерителя откладывают в масштабе плана расстояния до точек, указанные в абрисе. При построении контуров от начала опорной линии на плане откладывают расстояния до оснований перпендикуляров; в полученных точках, пользуясь выверенным прямоугольным треугольником, строят перпендикуляры, на которых откладывают их длины. Соединив концы перпендикуляров, получают изображение контура местности.

Для нанесения точек, снятых полярным способом, центр транспортира совмещают с вершиной хода, принятой за полюс, а нуль транспортира – с направлением стороны хода. По дуге транспортира откладывают углы, измеренные теодолитом при визировании на точки местности, и прочерчивают направления, на которых откладывают расстояния до точек, указанные в абрисе.

При нанесении точек способом угловых засечек транспортиром в вершинах опорных сторон откладывают углы и прочерчивают направления, пересечения которых определяют положения искомых точек. Нанесение точек способом линейных засечек выполняется с помощью циркуля-измерителя и сводится к построению треугольника по трем сторонам, длины которых измерены на местности.

При построении контуров местности на плане все вспомогательные построения выполняют тонкими линиями. Значения углов и расстояний, приведенные в абрисе, на плане не показывают.

По мере накладки точек на план по ним в соответствии с абрисами вычерчивают предметы местности и контуры и заполняют их установленными условными знаками.

Затем выполняют зарамочное оформление и оформляют план с соблюдением правил топографического черчения. На рис.6 представлен ситуационный план участка местности, составленный в результате обработки материалов теодолитной съёмки.

Рис. 10. Ситуационный план местности

10. УЧЕБНО-МЕТОДИЧЕСКОЕ И ИНФОРМАЦИОННОЕ  ОБЕСПЕЧЕНИЕ ДИСЦИПЛИНЫ

10.1. Перечень рекомендуемой литературы

Основная:

Геодезия: Учебное пособие для вузов. – М.: Недра, 1988.– 304 с.: ил. Инженерная геодезия. учеб. для вузов/ , ; под ред. . – 2-е изд. испр. – М.: Высш. шк., 2001. – 464 с.: ил. Основы геодезии и топографии / ., ., – Томск: Изд-во Томского политехнического университета, 2008. – 123 с. Обработка полевых материалов теодолитной съёмки участка трассы магистрального трубопровода: методические указания к выполнению лабораторной работы/ Томск: Изд-во Томского политехнического университета.  2009. – 24 с. на сайте: http://truba.tom.ru Способы определения площадей земельных участков при строительстве, капитальном ремонте и реконструкции объектов магистральных трубопроводов: Методические указания к выполнению лабораторной работы / , – Томск: Из-во Томского политехнического университета.  2010. – 28 с. на сайте: http://truba.tom.ru.

Дополнительная:

, , Учебно-методический комплекс дисциплины «Геодезическое обеспечение строительства газонефтепроводов и газонефтехранилищ»: ТПУ, ИГНД, ТХНГ, 2007 г. электронный носитель – диск 140 Мб Геодезия: Учебник для вузов/ , – М.: Академический проект, 2007.– 592 с. , Геодезическое обеспечение проектирования, сооружения и эксплуатации газонефтепроводов и газонефтехранилищ, электронный учебник. Методические указания к выполнению лабораторных работ по дисциплине «Геодезия и топография». – Томск: Изд-во ТПУ, 2006 – 82 с. на сайте: http://truba.tom.ru. Методические указания к выполнению лабораторной работы «Оценка точности результатов геодезических измерений»/ сост. – Томск: Изд-во Томского политехнического университета, 2009. – 30 с.; на сайте: http://truba.tom.ru. Лабораторный практикум по геодезии / сост. . – Томск: Изд-во Томского политехнического университета, 2009. – 76 с. Решение задач по топографической карте с использованием геоинформационной системы MapInfoW: Методические указания к лабораторной работе – Томск: Изд-во ТПУ, 2006 – 16 с. на сайте: http://truba.tom.ru Контрольная работа: обработка полевых материалов теодолитной съёмки / , ; Национальный исследовательский Томский политехнический университет. – Томск: Изд-во Томского политехнического университета, 2010. – 36 с. на сайте: http://truba.tom.ru Современные геодезические приборы, применяемые при строительстве и ремонте газонефтепроводов и газонефтехранилищ: Методические указания к лабораторной работе» / Сост. – Томск: Изд-во ТПУ, 2006 – 36 с. на сайте: http://truba.tom.ru

11. МАТЕРИАЛЬНО-ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ДИСЦИПЛИНЫ

В проведении лекционных и практических занятий используются следующие аудитории:

305 ауд. 20 кор. (94 посад. места, используется персональный РС Core 2  Duo 1.8. с программным обеспечением: Microsoft Office PowerPoint 2003); 123 ауд. 20 кор. (30 посад. мест, персональный РС Core 2  Duo 1.8, Интерактивная доска StarBoard FX-82W,  с программным обеспечением: Microsoft Office PowerPoint 2003; Система интерактивного опроса  и голосования VERDICT на 30 участников; Беспроводной графический планшет. 120 ауд. 20 корп.(40 посад. мест; Плазменная панель NEC Plasma Sync; 107 ауд. 20 корп. (17 посад. мест; Плазменная панель NEC Plasma Sync; ПО: Inventor,  Autocad, Microsoft Office PowerPoint 2003, Виртуальные лабораторные работы.)

Программа одобрена на заседании  учебно-методического кафедры ТХНГ (протокол №  от «  »  2011 г.).

Автор(ы): к. г-м. н., доцент каф. ТХНГ , ассистент каф. ТХНГ , к. т.н., доцент каф. ТХНГ

Рецензент(ы) к. т.н., зав. каф. ТХНГ

№ точек

Горизонтальные углы

Дирекцион-ные углы сторон, б

Румбы сторон, r

Горизонтальные проложения сторон d, м

Приращения координат, м

Координаты, м

№ точек

измеренные, в (правые)

исправлен-ные, в

вычисленные

исправленные

о

'

о

'

о  '

назв.

о  '

Дх =d соs r

Дy =d sin r

Дх

Дy

Х

У

ПЗ 15

ПЗ15

ПЗ 14

112

+16″

112

35′46″

1000,00

3000,00

ПЗ14

35,5

90˚22ґ14″

ЮВ

89˚37ґ46″

124,08

+0,04 -0,80

+ 0,04 124,08

-0,76

124,12

1

190

+15″ 3,5

190

03′45″

999,24

3124,12

1

80˚18ґ29″

СВ

80˚18ґ29″

198,29

+0,07 +33,38

+ 0,06 195,46

+33,45

195,52

2

162

+15″ 27

162

27′45″

1032,69

3319,64

2

97˚51ґ14″

ЮВ

82˚08ґ46″

189,29

+0,06 -25,87

+ 0,05 187,51

-25,81

187,56

3

98

+15″ 36,5

98

36′45″

1006,88

3507,20

3

179˚14ґ29″

ЮВ

0˚45ґ31″

112,38

+0,04 -112,37

+ 0,03 1,49

-112,33

1,56

ПЗ 13

246

+16″ 5,5

246

05′46″

Контроль 894,552

Контроль 3508,72

ПЗ13

Контроль -105,45

Контроль 508,72

ПЗ 12

809

48

= 894,55-1000,00 = -105,45

контроль

контроль

809˚48ґ

Невязка приращений – 0,21

Длина хода  Р=624,04

Контроль

= 3508,72 – 3000,00 = -508,72

Невязка приращений-0,18

Абсолютная невязка хода

Допустимость относительной невязки хода

Вывод: Невязка допусти-ма

ПРИЛОЖЕНИЕ 1

ВЕДОМОСТЬ ВЫЧИСЛЕНИЯ КООРДИНАТ ВЕРШИН ТЕОДОЛИТНОГО ХОДА

ПРИЛОЖЕНИЕ 2

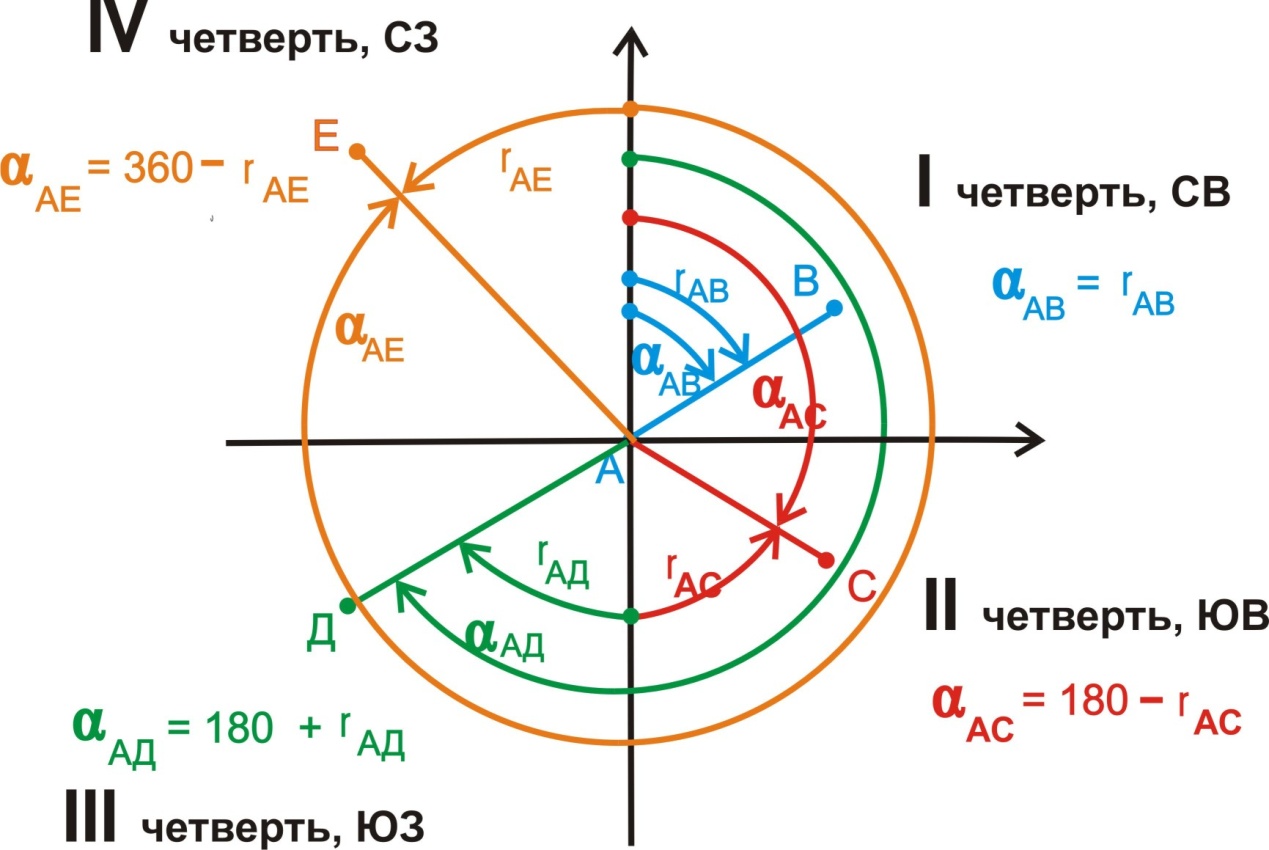

Схема взаимосвязи азимутов и румбов

ПРИЛОЖЕНИЕ 3

Знаки приращений координат по четвертям

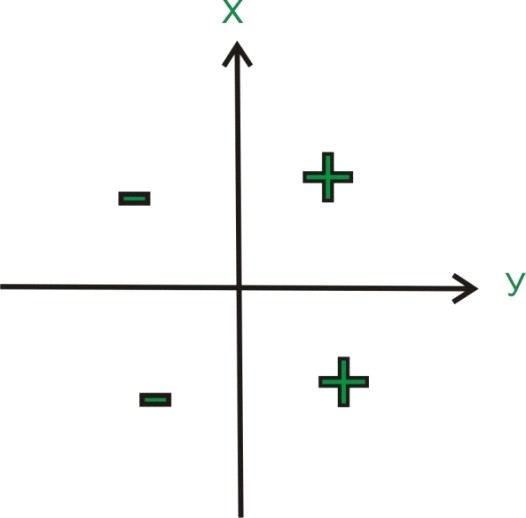

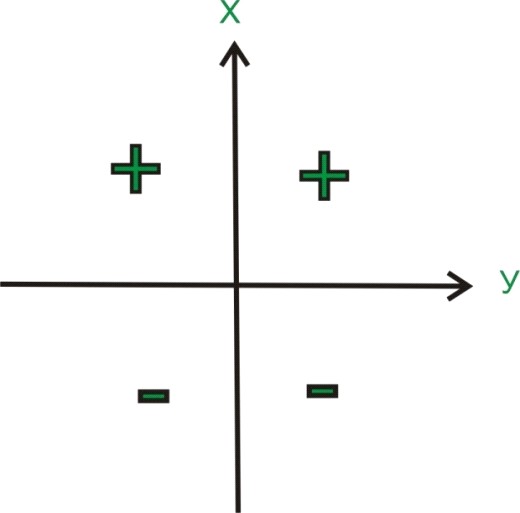

Знаки приращений по оси Х  Знаки приращений по оси У

ПРИЛОЖЕНИЕ 4

Абрис на  станции 1

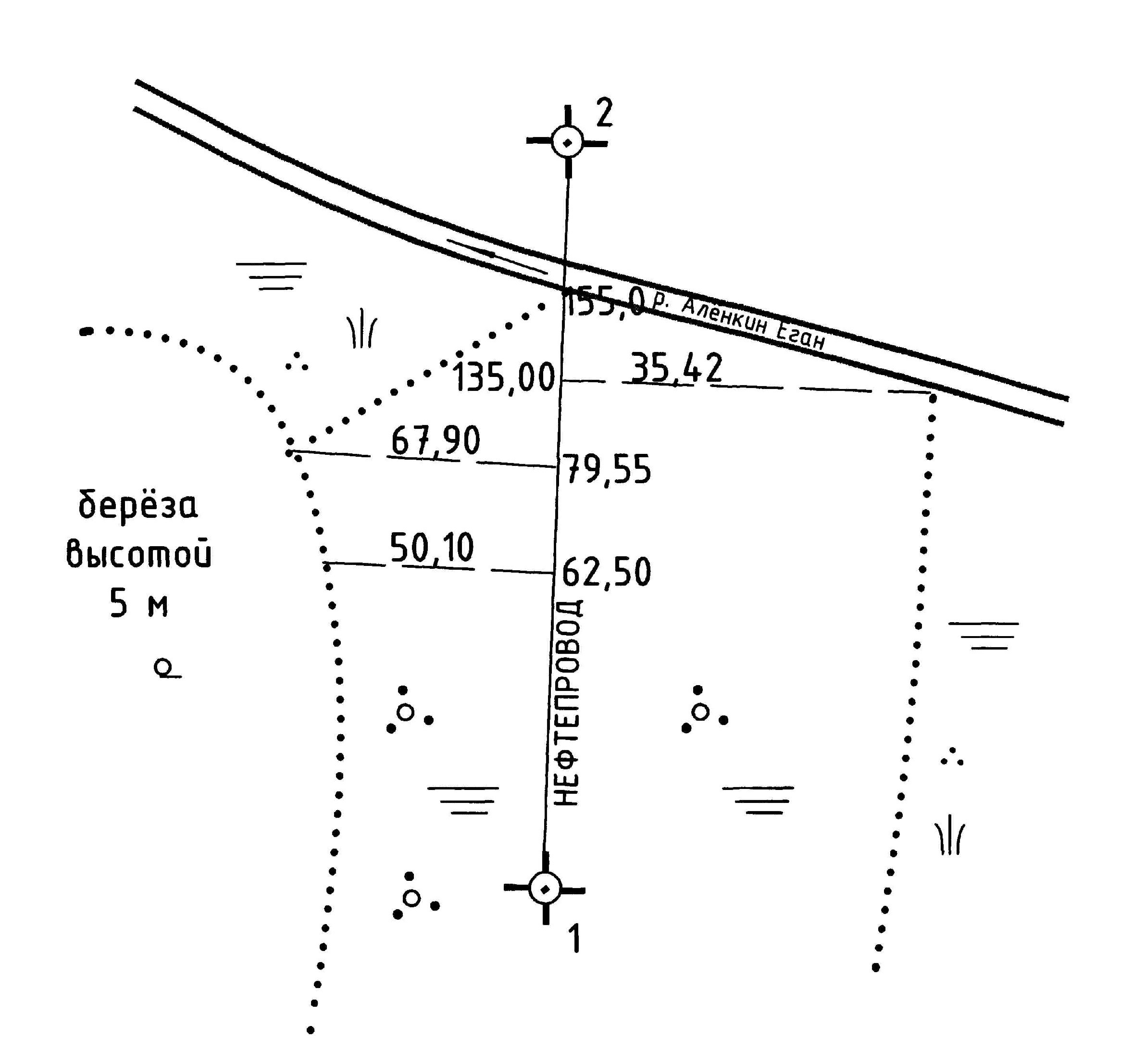

Абрис на станции 2

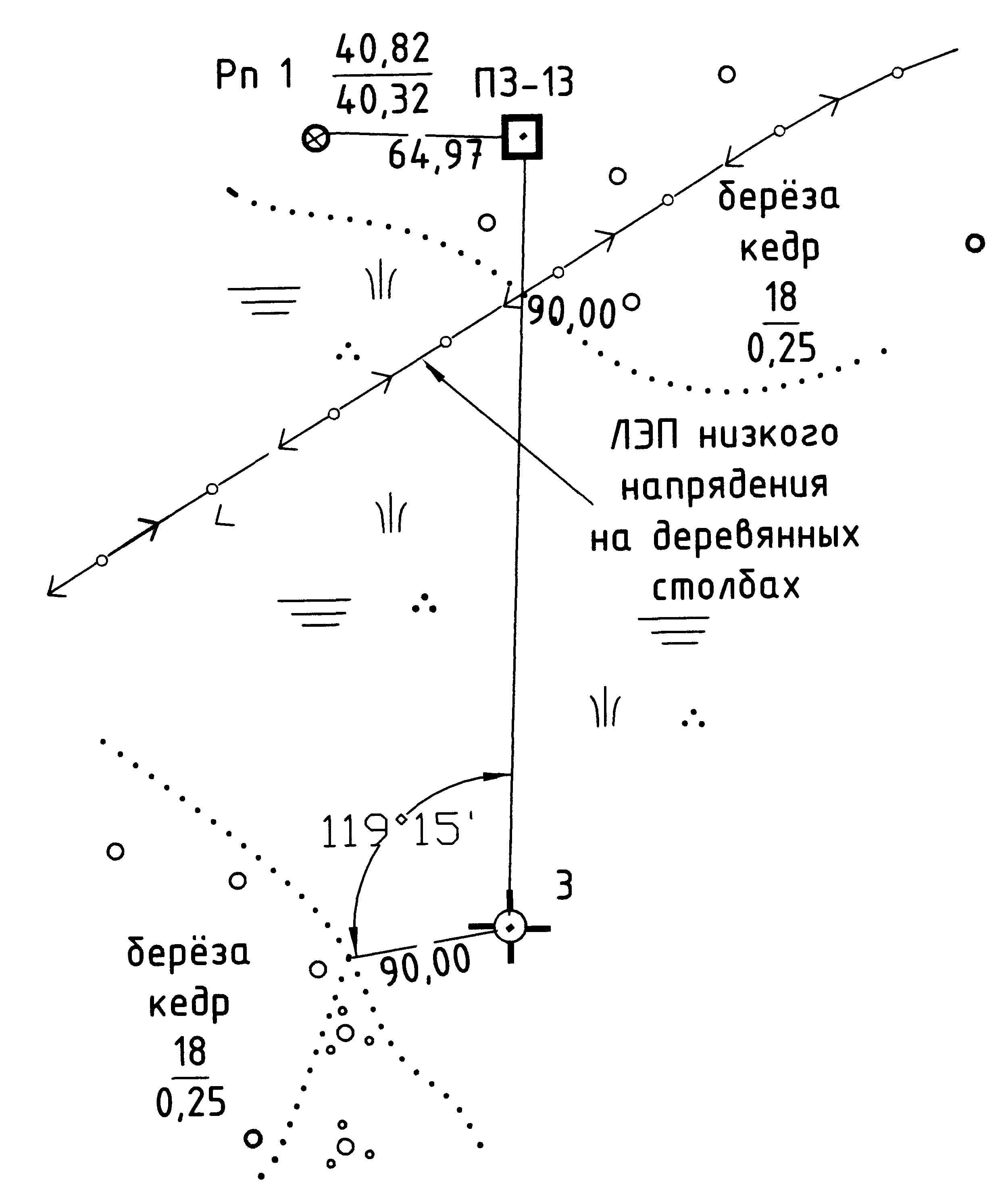

Абрис на станции 3

1 Если сумма будет меньше вычитаемого, то к ней прибавляют 360є, так же поступают при расчете в табл. 3

2 При бнач > бкон из результата вычитают 360˚

3 Для разомкнутого хода n – число углов, использованных при вычислении невязки по формулам 2 и 3.

4 В результате вычислений вы можете получить дирекционный угол больше 360°, тогда его нужно уменьшить на 360°, а если сумма меньше вычитаемого угла, то её нужно сначала увеличить на 360°.

5 и ; в этих формулах вместо румбов можно использовать значения дирекционных углов
