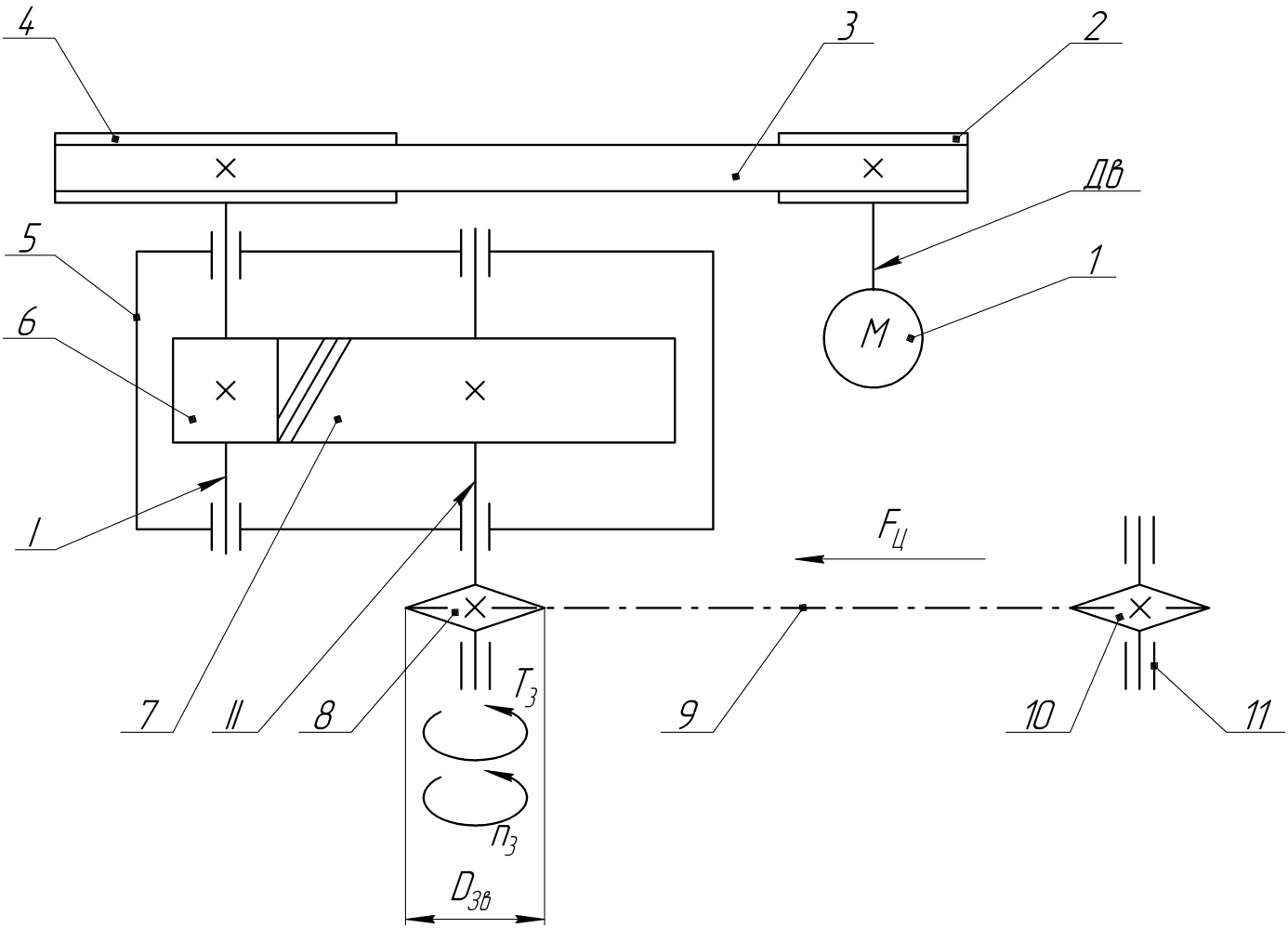

1 – электродвигатель, 2 – ведущий шкив, 3 – плоский ремень, 4 – ведомый шкив, 5 – корпус редуктора, 6 – шестерня, 7 – зубчатое колесо, 8 – ведущая звездочка, 9 – цепь, 10 – ведомая звездочка, 11 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Крутящий момент на приводной звёздочке Т3, кН·м |
0,7 |
0,9 |
1,2 |
1,5 |
1,8 |
1,9 |
2 |
2,2 |
2,5 |
3 |
Частота вращения приводной звёздочки n3, об/мин |
50 |
65 |
45 |
52 |
46 |
55 |
54 |
58 |
44 |
52 |
Срок службы привода Lг, лет |
5 |
5 |
7 |
6 |
7 |
7 |
5 |
4 |
4 |
6 |
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов
Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17
Тема курсового проекта: Привод подвесного транспортера
1 – электродвигатель, 2 – ведущий шкив, 3 – плоский ремень, 4 – ведомый шкив, 5 – корпус редуктора, 6 – шестерня, 7 – зубчатое колесо, 8 – ведущая звездочка, 9 – цепь, 10 – ведомая звездочка, 11 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Крутящий момент на приводной звёздочке Т3, кН·м |
0,7 |
0,9 |
1,2 |
1,5 |
1,8 |
1,9 |
2 |
2,2 |
2,5 |
3 |
Частота вращения приводной звёздочки n3, об/мин |
50 |
65 |
45 |
52 |
46 |
55 |
54 |
58 |
44 |
52 |
Срок службы привода Lг, лет |
5 |
5 |
7 |
6 |
7 |
7 |
5 |
4 |
4 |
6 |
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов
Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17
Тема курсового проекта: Привод цепного конвейера

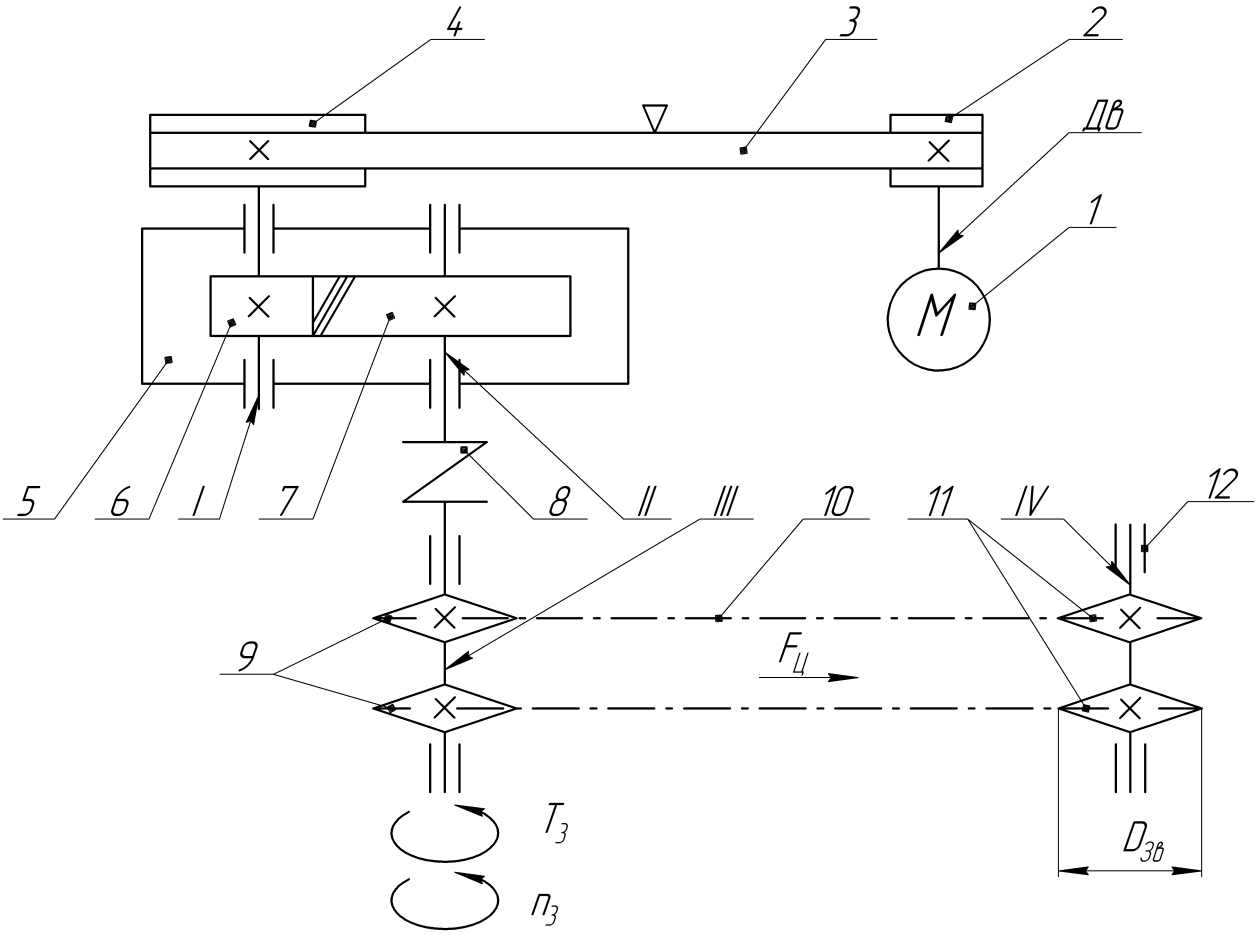

1 – электродвигатель, 2 – ведущий шкив, 3 – клиновой ремень, 4 – ведомый шкив, 5 – корпус редуктора, 6 – шестерня, 7 – зубчатое колесо,
8 – муфта, 9 – ведущие звездочки, 10 – цепь, 11 – ведомые звездочки, 12 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Крутящий момент на приводной звёздочке Т3, кН·м |
2 |
2,2 |
2,5 |
3 |
0,7 |
0,9 |
1,2 |
1,5 |
1,8 |
1,9 |
Частота вращения приводной звёздочки n3, об/мин |
50 |
48 |
54 |
52 |
50 |
65 |
45 |
46 |
44 |
43 |
Срок службы привода Lг, лет |
5 |
6 |
8 |
6 |
7 |
9 |
8 |
6 |
6 |
7 |
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов
Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17
Тема курсового проекта: Привод цепного конвейера
1 – электродвигатель, 2 – ведущий шкив, 3 – клиновой ремень, 4 – ведомый шкив, 5 – корпус редуктора, 6 – шестерня, 7 – зубчатое колесо,
8 – муфта, 9 – ведущие звездочки, 10 – цепь, 11 – ведомые звездочки, 12 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Крутящий момент на приводной звёздочке Т3, кН·м |
2 |
2,2 |
2,5 |
3 |
0,7 |
0,9 |
1,2 |
1,5 |
1,8 |
1,9 |
Частота вращения приводной звёздочки n3, об/мин |
50 |
48 |
54 |
52 |
50 |
65 |
45 |
46 |
44 |
43 |
Срок службы привода Lг, лет |
5 |
6 |
8 |
6 |
7 |
9 |
8 |
6 |
6 |
7 |
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов
Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17
Тема курсового проекта: Привод цепного конвейера
1 – электродвигатель, 2 – ведущий шкив, 3 – клиновой ремень, 4 – ведомый шкив, 5 – корпус редуктора, 6 – шестерня, 7 – зубчатое колесо,
8 – муфта, 9 – ведущие звездочки, 10 – цепь, 11 – ведомые звездочки, 12 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Крутящий момент на приводной звёздочке Т3, кН·м |
2 |
2,2 |
2,5 |
3 |
0,7 |
0,9 |
1,2 |
1,5 |
1,8 |
1,9 |
Частота вращения приводной звёздочки n3, об/мин |
50 |
48 |
54 |
52 |
50 |
65 |
45 |
46 |
44 |
43 |
Срок службы привода Lг, лет |
5 |
6 |
8 |
6 |
7 |
9 |
8 |
6 |
6 |
7 |
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов
|
