Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17
Тема курсового проекта: Привод механизма передвижения крана

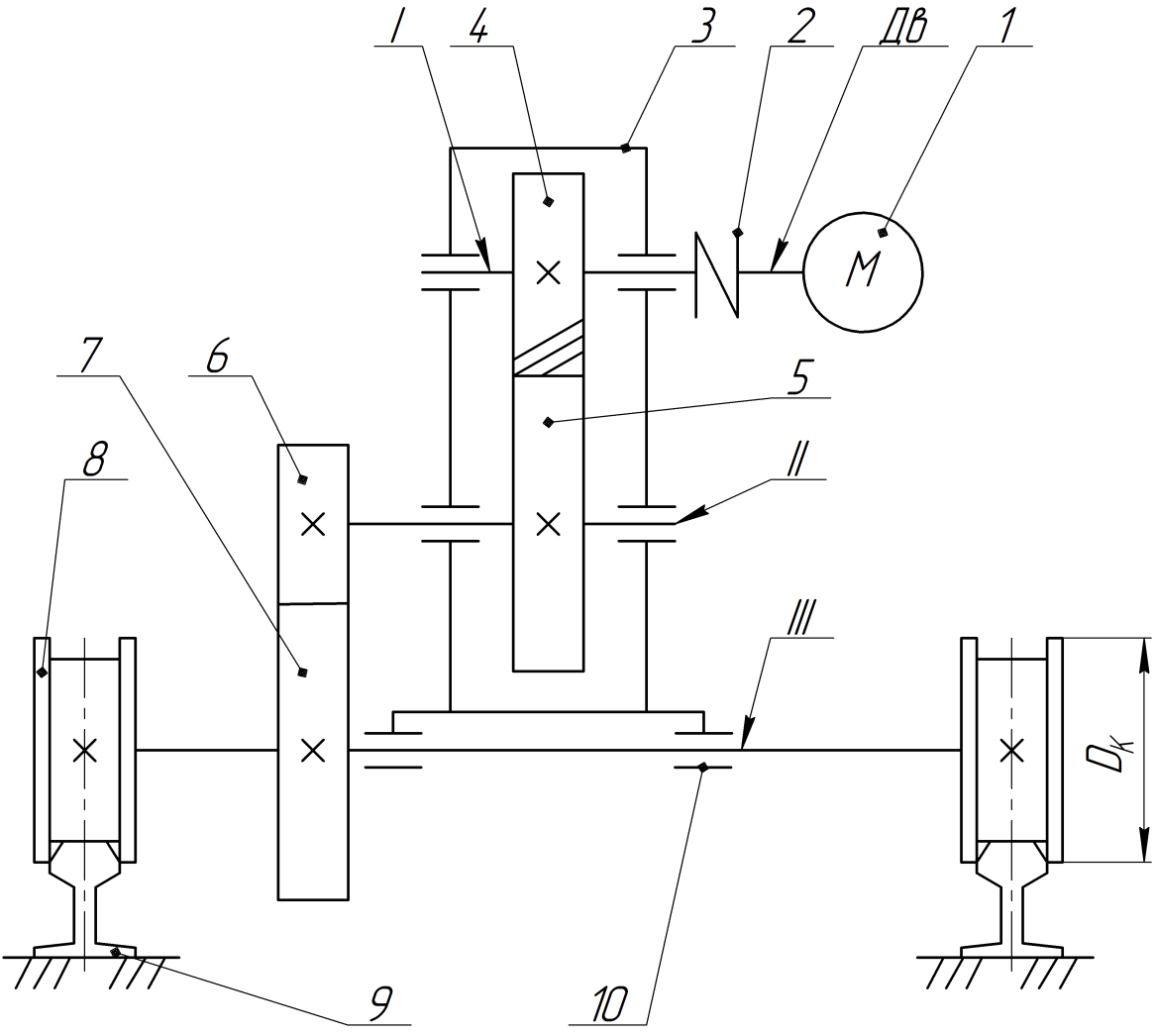

1– электродвигатель, 2 – муфта, 3 – корпус редуктора, 4 – шестерня, 5 – зубчатое колесо, 6 – шестерня, 7 – зубчатое колесо, 8 – колесо тележки крана, 9 – рельс, 10 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Сопротивление движению крана F, кН |
1,5 |
2 |
2,5 |
3 |
2 |
3 |
1,5 |
2,5 |
2,5 |
3,5 |
Скорость крана ?, м/с |
1 |
1,4 |
1,7 |
1 |
2 |
1,4 |
1,7 |
2 |
1 |
1,7 |
Диаметр |
200 |
300 |
400 |
300 |
500 |
400 |
600 |
700 |
400 |
500 |
Срок службы привода Lг, лет |
5 |
6 |
7 |
3 |
4 |
6 |
5 |
4 |
6 |
3 |
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов/
Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17
Тема курсового проекта: Привод механизма передвижения крана
1– электродвигатель, 2 – муфта, 3 – корпус редуктора, 4 – шестерня, 5 – зубчатое колесо, 6 – шестерня, 7 – зубчатое колесо, 8 – колесо тележки крана, 9 – рельс, 10 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Сопротивление движению крана F, кН |
1,5 |
2 |
2,5 |
3 |
2 |
3 |
1,5 |
2,5 |
2,5 |
3,5 |
Скорость крана ?, м/с |
1 |
1,4 |
1,7 |
1 |
2 |
1,4 |
1,7 |
2 |
1 |
1,7 |
Диаметр |
200 |
300 |
400 |
300 |
500 |
400 |
600 |
700 |
400 |
500 |
Срок службы привода Lг, лет |
5 |
6 |
7 |
3 |
4 |
6 |
5 |
4 |
6 |
3 |
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов/
Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17 Валиев Аладдин Бафалы Оглы
Тема курсового проекта: Привод элеватора

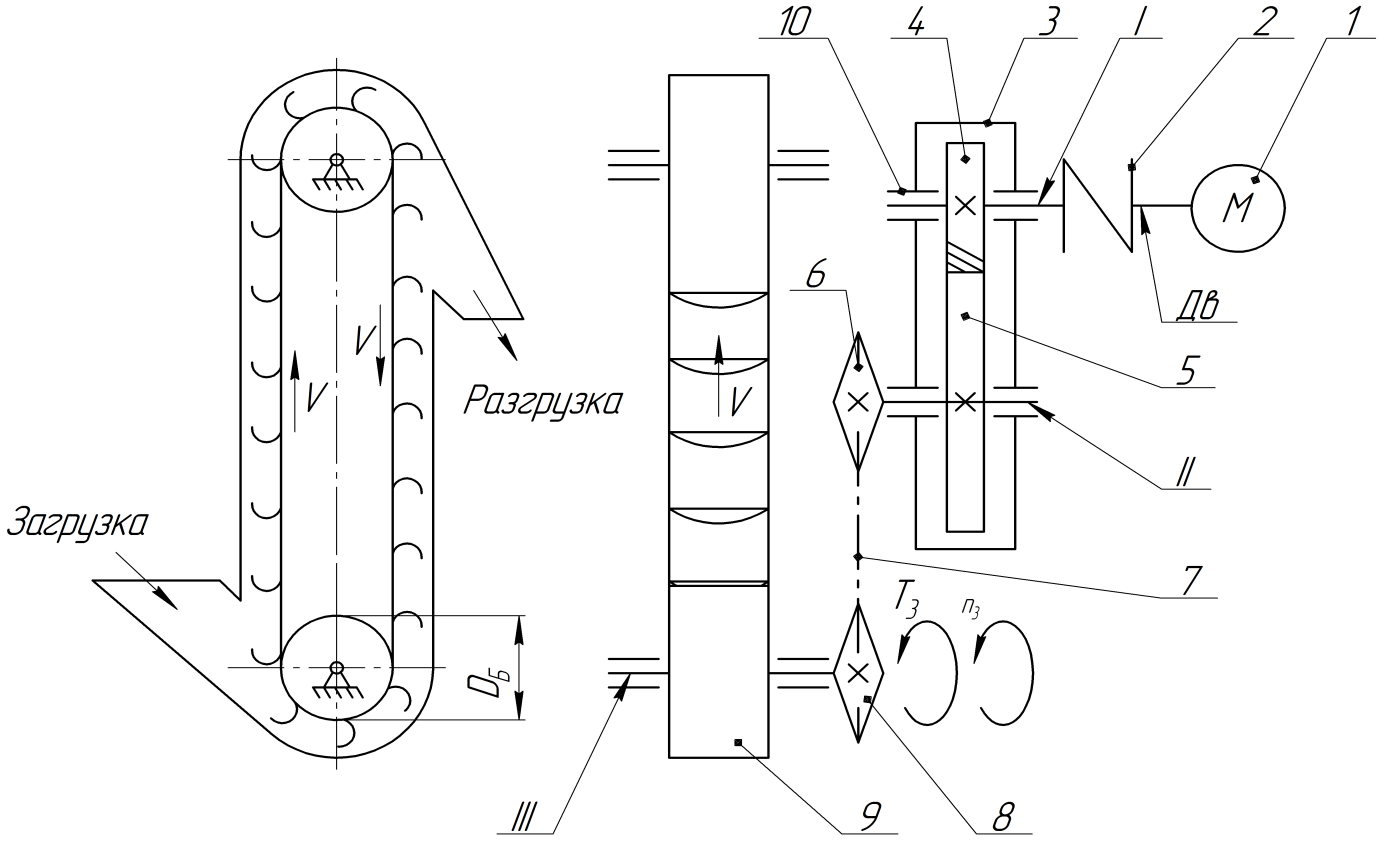

1– электродвигатель, 2 – муфта, 3 – корпус редуктора, 4 – шестерня, 5 – зубчатое колесо, 6 – ведущая звездочка, 7 – цепь, 8 – ведомая звездочка, 9 – лента элеватора, 10 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Крутящий момент на валу Т3, кН·м |
2,8 |
1,9 |
1,6 |
2,4 |
1,8 |
2,6 |
2,4 |
2,5 |
2,2 |
2,4 |
Частота вращения вала |
45 |
42 |
44 |
53 |
51 |
45 |
48 |
46 |
50 |
44 |
Срок службы привода Lг, лет |
9 |
7 |
8 |
7 |
8 |
6 |
9 |
10 |
11 |
8 |
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов/
Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17
Тема курсового проекта: Привод галтовочного барабана

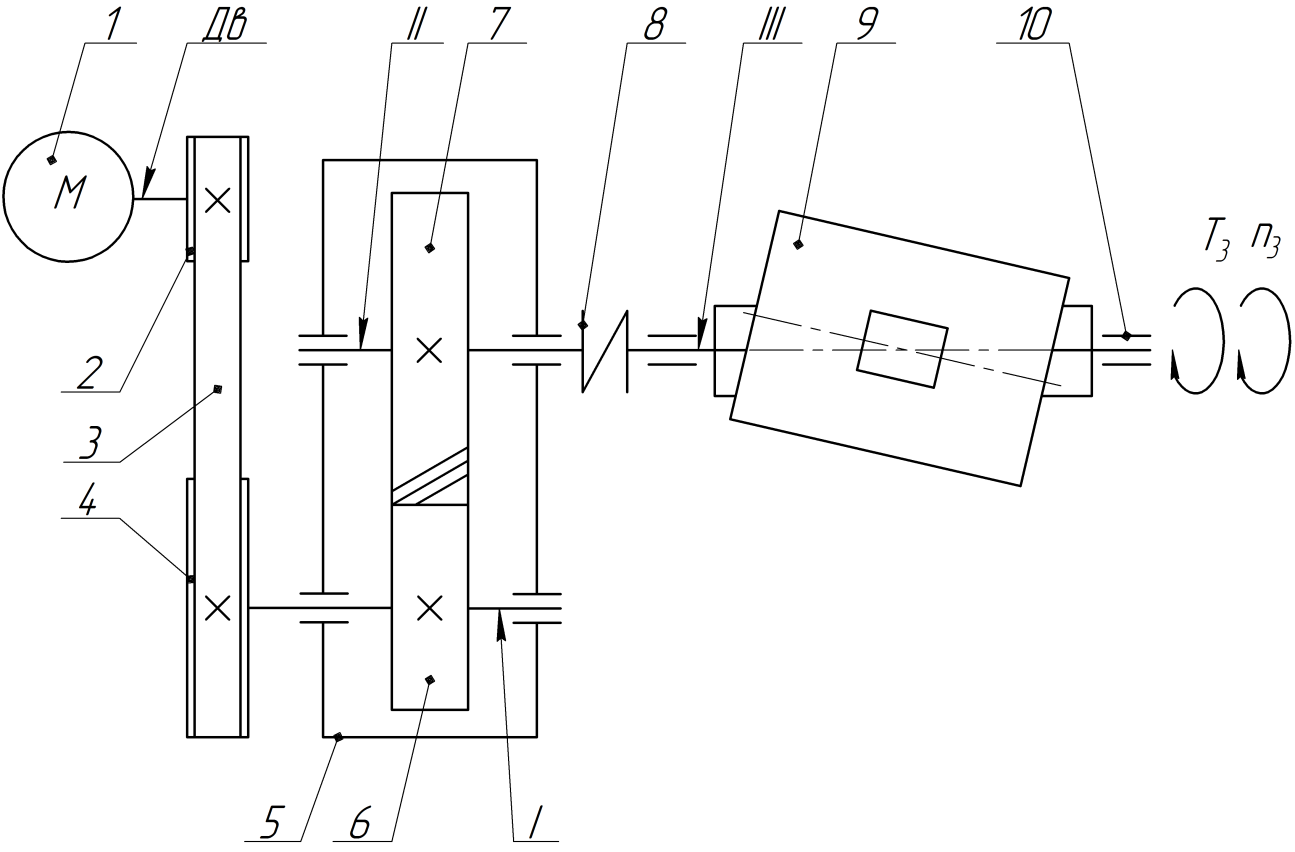

1 – электродвигатель, 2 – ведущий шкив, 3 – ремень, 4 – ведомый шкив, 5 – корпус редуктора, 6 – шестерня, 7 – зубчатое колесо, 8 – муфта,
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Крутящий момент на валу Тз, кН·м |
0,8 |
1 |
1,3 |
1,4 |
1,8 |
2 |
2,2 |
2,4 |
2,6 |
2,8 |
Частота вращения вала барабана |
44 |
52 |
46 |
54 |
52 |
45 |
46 |
51 |
55 |
48 |
Срок службы привода Lг, лет |
5 |
6 |
7 |
4 |
6 |
7 |
5 |
10 |
15 |
12 |
9 – галтовочный барабан, 10 – подшипник
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов
Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17 Алиев Абаз Рачик Оглы
Тема курсового проекта: Привод ленточного транспортера

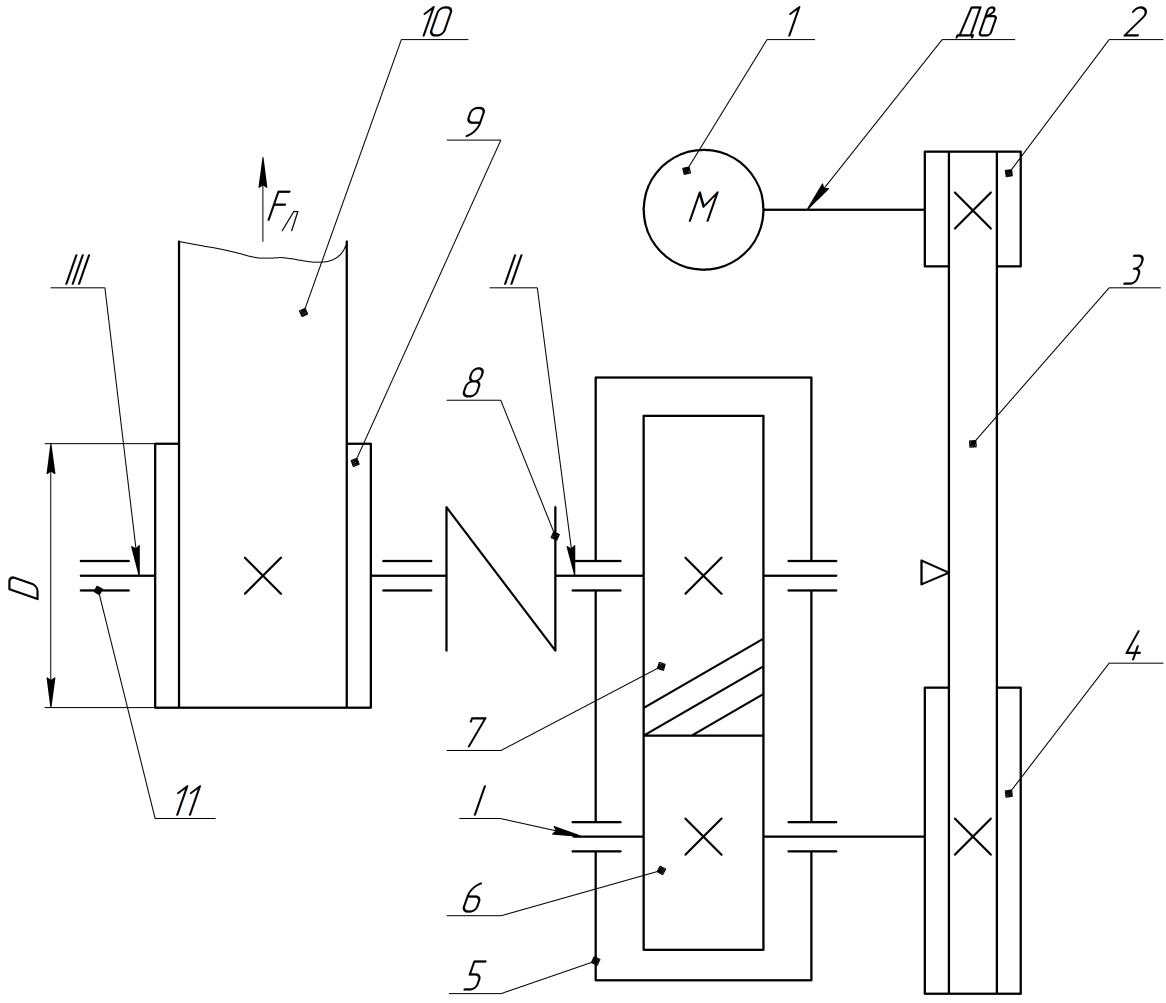

1 – электродвигатель, 2 – ведущий шкив, 3 – ремень, 4 – ведомый шкив, 5 – корпус редуктора, 6 – шестерня, 7 – зубчатое колесо, 8 – муфта,
9 –барабан, 10 – транспортерная лента, 11 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Тяговая сила на ленте Fл, кН |
2,2 |
2,4 |
2,6 |
2,8 |
3 |
3,2 |
1,2 |
1,6 |
1,8 |
2 |
Скорость ленты ?, м/с |
1,1 |
1,2 |
1,2 |
1,3 |
1,4 |
1,5 |
0,8 |
0,9 |
1 |
1,1 |
Диаметр барабана D, мм |
260 |
250 |
275 |
255 |
240 |
270 |
200 |
220 |
225 |
250 |
Срок службы привода Lг, лет |
6 |
7 |
5 |
10 |
15 |
12 |
5 |
6 |
7 |
4 |
Преподаватель: к.т.н., профессор ____________________ /В.М.Потапов/
Техническое задание на курсовое проектирование по дисциплине «Прикладная механика»
Студент группы 3.036.1.17
Тема курсового проекта: Привод ленточного транспортера
1 – электродвигатель, 2 – ведущий шкив, 3 – ремень, 4 – ведомый шкив, 5 – корпус редуктора, 6 – шестерня, 7 – зубчатое колесо, 8 – муфта,
9 –барабан, 10 – транспортерная лента, 11 – подшипник
Параметры |
Варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Тяговая сила на ленте Fл, кН |
2,2 |
2,4 |
2,6 |
2,8 |
3 |
3,2 |
1,2 |
1,6 |
1,8 |
2 |
Скорость ленты ?, м/с |
1,1 |
1,2 |
1,2 |
1,3 |
1,4 |
1,5 |
0,8 |
0,9 |
1 |
1,1 |
Диаметр барабана D, мм |
260 |
250 |
275 |
255 |
240 |
270 |
200 |
220 |
225 |
250 |
Срок службы привода Lг, лет |
6 |
7 |
5 |
10 |
15 |
12 |
5 |
6 |
7 |
4 |
|
