ТЕХНИЧЕСКОЕ РИСОВАНИЕ

Методические рекомендации для студентов всех направлений подготовки, изучающих дисциплину «Начертательная геометрия и инженерная графика»

Бийск

Издательство Алтайского государственного технического университета

им.

2012

УДК

С24

Рецензент: , к. т.н., профессор кафедры МРСиИ БТИ АлтГТУ

Светлова, О. Р.

С24 Техническое рисование: методические рекомендации для студентов всех

направлений подготовки, изучающих дисциплину «Начертательная гео-

метрия и инженерная графика» / , , ;

Алт. гoc. техн. ун-т, БТИ. – Бийск: Изд-во Алт. гoc. техн. ун-та, 2012. – 16 с.

В методических рекомендациях представлены теоретический материал, наглядный материал по технике рисования геометрических фигур и деталей с натуры. Методические рекомендации предназначены для студентов всех направлений подготовки, изучающих дисциплину «Начертательная геометрия и инженерная графика», всех форм обучения.

УДК

Рассмотрены и одобрены

на заседании кафедры ТГ.

Протокол № 74 от 28.09.11 г.

© , , 2012

© БТИ АлтГТУ, 2012

СОДЕРЖАНИЕ

ВВЕДЕНИЕ…………………………………………………………………….	4
1 ТЕХНИЧЕСКОЕ РИСОВАНИЕ…………………………………………..	4
1.1 Общие сведения о рисунке………………………………………..	5
1.1.1 Наблюдательная перспектива……………………………..	5
1.1.2 Светотень…………………………………………………...	7
1.1.3 Пропорции………………………………………………….	7
1.2 Работа карандашом…………………………………………………	8
2 ПРАКТИЧЕСКИЕ ЗАНЯТИЯ…………………………………………….	9
ЛИТЕРАТУРА……………………………………………………..	15

ВВЕДЕНИЕ

Назначение технического рисунка. Техническое рисование, как и аксонометрические проекции, служит для построения наглядных изображений моделей и деталей.

Технический рисунок отличается от аксонометрической проекции в основном тем, что он выполняется без применения чертежных инструментов (от руки). В техническом рисовании применяется параллельная (аксонометрическая) перспектива и те же оси проекций (оси координат).

Технические рисунки дают наглядное представление о форме модели или детали, есть возможность также показать не только внешний вид, но и их внутреннее устройство с помощью выреза части детали по направлениям координатных плоскостей. В практической работе рисунок служит одним из важных средств передачи технического замысла.

1 ТЕХНИЧЕСКОЕ РИСОВАНИЕ

В реалистическом рисунке окружающие нас объемные предметы изображаются такими, какими они существуют в действительности и как их воспринимает наш глаз.

Реалистическая передача изображения предмета на рисунке достигается с помощью применения наблюдательной перспективы, светотени и правильных пропорций.

Для большей наглядности на технических рисунках наносится тушёвка, штриховка или шраффировка теневых сторон параллельно какой-нибудь образующей или параллельно осям проекций (рисунок 1).

Рисунок 1

Шраффировкой называют штриховку, выполненную в виде сетки. Для определения степени затемнения той или иной поверхности можно принять за основу следующие виды нанесения штриховки:

- темная поверхность – расстояние между штрихами должно быть меньше толщины штрихов в 2–3 раза или штриховка заменена шраффировкой;

- полутеневая поверхность – расстояние между штрихами должно быть равно толщине штрихов;

- светлая поверхность – полное отсутствие штрихов или нанесение редкой штриховки.

Рисунок – это графическое изображение предмета на плоскости, передающее его так, как мы видим в действительности. Умение грамотно рисовать необходимо работникам многих областей науки и техники. Рисование способствует развитию пространственного мышления, зрительной памяти, творческих способностей и художественного вкуса. Технологи машиностроительного производства должны не только уметь читать чертежи, но и правильно и быстро зарисовывать предметы, так как они встречаются с разнообразными формами изделий различных габаритов и отделки.

Детали машин, станков в основе напоминают различные геометрические формы (цилиндрические, конические, призматические). Изучение изображений этих форм основано на изучении геометрических тел. Поэтому в техническом рисовании отводится большое место рисованию различных моделей.

1.1 Общие сведения о рисунке

В реалистическом рисунке окружающие нас объемные предметы изображаются такими, какими они существуют в действительности и как их воспринимает наш глаз.

Реалистическая передача изображения предмета на рисунке достигается с помощью применения наблюдательной перспективы.

1.1.1  Наблюдательная перспектива

Метод перспективы дает возможность изображать объемные предметы на основе зрительного восприятия натуры. Строение человеческого глаза можно сравнить с устройством фотоаппарата. Преломляющей средой глаза, как бы его объективом, в основном является хрусталик, расположенный позади радужной оболочки. Изображение, полученное на фотографическом снимке, подобно изображению на сетчатой светочувствительной оболочке нашего глаза.

При рисовании с натуры применяют правила линейной (центральной) перспективы. Перспективное построение предметов в рисунке выполняется от руки на глаз при наблюдении за изображаемым предметом. Поэтому такая перспектива называется наблюдательной. Все предметы по мере удаления от глаза рисующего кажутся уменьшающимися по своим размерам, а параллельные линии в действительности представляются сходящимися в определенной точке или точках. Отсюда правило: все уходящие горизонтальные линии, идущие к линии горизонта, пересекаются на линии горизонта в одной или нескольких точках схода (рисунок 2).

Перспективной линией горизонта называют условную прямую, расположенную на уровне глаз рисующего.

Уходящими горизонтальными линиями называют горизонтальные прямые, которые удаляются от рисующего. Перспективная линия горизонта делит зрительный мир пополам – на мир, видимый сверху, и на мир, видимый снизу.

На рисунке 3 изображено два куба – один ниже линии горизонта, другой выше линии горизонта (уровня глаз). Из рисунка видно, что уходящие горизонтальные линии нижнего куба направлены вверх, к линии горизонта, а уходящие горизонтальные линии верхнего куба – вниз, тоже к линии горизонта и пересеклись в одной точке схода. На нижнем кубе видна верхняя грань, а на верхнем кубе – нижняя грань.

Рисунок 2

От изменения точки зрения и уровня глаз (линии горизонта) меняется восприятие окружающего нас мира. Например, в пространстве три куба, они расположены на разной высоте по отношению к линии горизонта и нашего взгляда (рисунок 4). Один куб выше уровня глаз, мы видим его три грани – нижнюю и две боковых. Нижний куб ниже уровня глаз и правее верхнего, мы видим тоже три грани, но только вместо нижнего основания видим верхнее основание. Ширина граней воспринимается по-разному. В верхнем кубе правая грань кажется шире, в нижнем кубе левая грань – шире, так как они больше развернуты к зрителю. В среднем кубе видим только две грани, его пересекает линия горизонта. Аналогично показано построение цилиндра в пространстве на рисунке 5.

Рисунок 3	Рисунок 4	Рисунок 5

Технический рисунок начинают с построения осей проекций, которые выполняются от руки.

1.1.2 Светотень

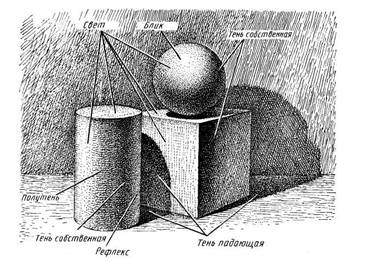

Важную роль при изображении объемной формы играет светотень. Распределение света на поверхности предмета имеет определенную закономерность (рисунок 6), которая зависит от формы предмета, характера его поверхности, ее окраски, освещения, расстояния предмета от зрителя и состояния окружающей среды. На поверхности тел вращения наблюдается плавный переход от света к тени, гранные тела имеют более резкие границы теней, чем круглые. Начинать тушевать надо с самых темных мест, предварительно проверив перспективу рисунка. В собственных тенях различают более светлые места – рефлексы, получающиеся в результате подсвечивания собственной тени частью световых лучей, отраженных от соседних предметов, подставки, стола. На предметах с блестящей или прозрачной поверхностью (металл, стекло) образуются блики – резко ограниченные участки поверхности предмета, от которых наибольшее количество отраженных лучей света попадает в глаз рисующего. Они чаще всего наблюдаются на выпуклых предметах или сгибах.

Рисунок 6

Выдерживая на рисунке правильные светотеневые отношения, можно передать не только объемную форму предмета, но и их различную окраску и фактуру материала. В рисунке должны быть правильно отражены световые отношения поверхностей натуры.

1.1.3 Пропорции

Для определения размеров граней применяем способ визирования. На вытянутую руку, горизонтально расположенным карандашом измеряем ширину левой грани куба, потом правой грани, определив какая из них больше и насколько, откладываем нужные размеры (рисунок 7).

Рисунок 7

При рисовании тел вращения и многогранников ширина оснований на изображении зависит от степени удаления их от линии горизонта. Чем ближе основание к линии горизонта (уровню глаз), тем оно будет уже, а чем дальше основание от линии горизонта, тем оно шире. Основание, совпадающее с линией горизонта, будет прямая линия (см. рисунок 5).

1.2 Работа карандашом

Начинают рисунок тонкими, малозаметными линиями, а затем, когда правильно решена композиция рисунка и найдены пропорциональные отношения предмета, постепенно уточняют линии и усиливают тон.

На рисунке 8 дано поэтапное построение рисунка. Приступая к зарисовке модели или моделей, нужно вначале мысленно проследить за направлением каждой линии модели, а затем нанести ее на бумагу. Если линия проведена неправильно, то ее не стирают, а проводят другую, третью – более точную. Первоначально неточные линии, проведенные при построении, на рисунке зрительно почти не воспринимаются. В стадии завершения рисунка они поглощаются общим тоном рисунка.

Рисунок 8

Для выполнения учебного рисунка применяется простой графитный карандаш средней и мягкой твердости (ТМ, 2М, 3М).

Резинкой (мягкой) надо пользоваться как можно меньше, применяя ее главным образом для высветления тона, рефлекса или блика. Нанесение штрихов является средством передачи светотени на рисунке. Усиление тона достигается путем многократного покрытия штрихами поверхности бумаги в различных направлениях, а также изменением нажима карандаша.

Характер нанесения штрихов зависит от формы предмета. Для изображения плоских поверхностей обычно применяют прямолинейные штрихи, для изображения кривых поверхностей – криволинейные. При выборе штрихов учитывают фактуру и материал предметов. Дальние предметы, предметы с гладкой поверхностью, а также фон покрывают легкими штрихами или затушевывают.

2 ПРАКТИЧЕСКИЕ ЗАНЯТИЯ

При выполнении заданий необходимо учитывать освещение предметов. Во всех упражнениях свет на предметы падает слева – направо, сверху – вниз. Выполняется только собственная тень изделия без учета падающей тени.

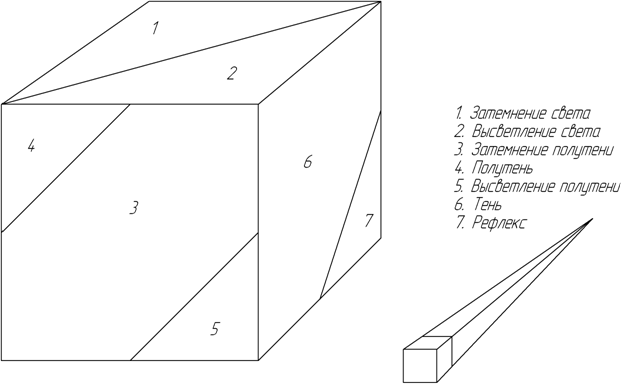

Упражнение 1. Рисунок куба.

Указания к выполнению на рисунке 9. Примеры выполнения – рисунок 10.

Рисунок 9

Рисунок 10

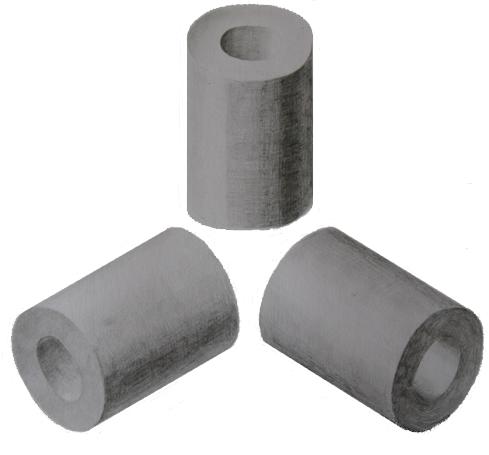

Задание 2. Рисунок цилиндров в трёх положениях.

Указания к выполнению на рисунке 11. Пример выполнения на рисунке 12.

Рисунок 11

Рисунок 12

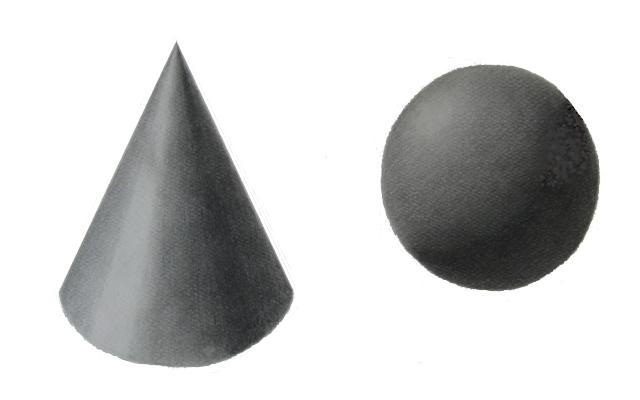

Задание 3. Рисунок конуса и сферы.

Указания к выполнению на рисунке 13. Пример выполнения на рисунке 14.

Рисунок 13

Рисунок 14

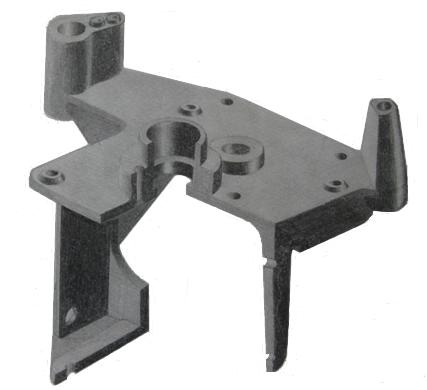

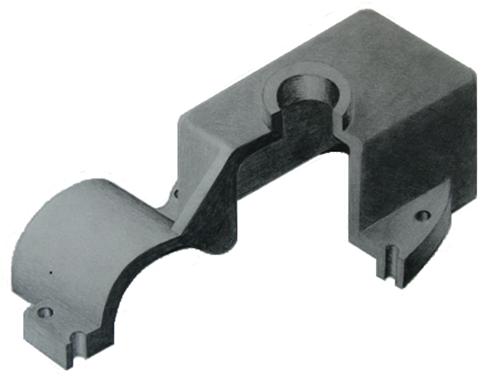

Задание 4. Рисунок детали с натуры.

Примеры выполнения на рисунках 15, 16.

Рисунок 15

Рисунок 16

Задание 5. Рисунок детали по двум проекциям.

Примеры выполнения на рисунках 17, 18.

Рисунок 17

Рисунок 18

Контрольная работа: рисунок детали со сборочного чертежа (деталировка). Пример выполнения на рисунке 19.

Рисунок 19

ЛИТЕРАТУРА

1. Егоров, и рисование: учебник для техникумов / . – М.: Высш. шк., 1985. – 279 с., ил.

2. Короев, черчение и рисование: учебник / . – М.: Выcшая школа, 1983. – 288 с.

3. Боголюбов, графика / . – 3-е изд., испр. и доп. – М.: Машиностроение, 2009. – 352 с., ил.

4. Левицкий, черчение / . – М.: Высшая школа, 1988. – 351 с., ил.

5. Федоренко, по машиностроительному черчению / , . – 16-е изд., перепечатка с 14-го изд. – М.: «Альянс», 2007. – 416 с.
