Железнодорожный путь Правила проектирования, строительства и реконструкции (стр. 6 )

7.10.1.1 Глубину сезонного промерзания – оттаивания грунтов земляного полотна следует определять расчетом с помощью номограмм рисунка 4.

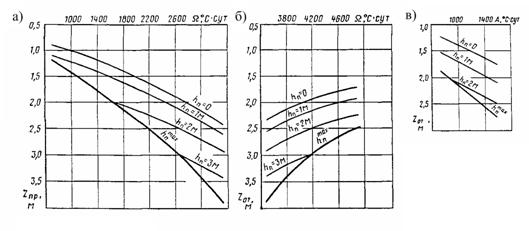

Расчетную номограмму на рисунке 4 (позиция а) необходимо использовать для районов с сезонным промерзанием грунтов и участков с несливающейся по оси земляного полотна мерзлотой. Для участков со сливающейся мерзлотой по оси земляного полотна в районах южнее 60º с. ш. и восточнее 110º в. д. расчет производят с помощью номограммы рисунка 4 (позиция б). Для других климатических районов со сливающейся мерзлотой по оси земляного полотна (северные районы страны) расчет выполняют с помощью номограммы рисунка 4 (позиция в). Глубину сезонного промерзания – оттаивания грунтов по номограммам рисунка 4 устанавливают в зависимости от суммы градусо – суток отрицательных температур наружного воздуха Ω, ºСּсутки, или положительных его температур А, ºС·сутки, (см. 2.3) для конкретного района и суммарной толщины слоя балластных и дренирующих материалов hn, м, располагающихся над глинистыми грунтами земляного полотна.

Рисунок 4 – Номограммы для определения глубины промерзания-оттаивания грунтов на участках с сезонным промерзанием или несливающейся мерзлотой в земляном полотне (а), на участках со сливающейся мерзлотой в районах южнее 60° с. ш. и восточнее 110° в. д. (б) и в северных районах (в)

7.10.1.2 Расчет глубины промерзания однослойного дренирующего грунта и двухслойной толщи (дренирующие и глинистые грунты) с учетом фактических величин теплофизических характеристик выполняют по утвержденной методике.

7.10.2 Расчеты несущей способности и ограничения деформаций морозного пучения

7.10.2.1 Критической, расчетной зоной является граница раздела дренирующих и глинистых грунтов, на которой реализуются остаточные (пластические) деформации и деформации морозного пучения – осадки грунта при оттаивании.

7.10.2.2 Расчетная схема предусматривает недопущение пластических деформаций оттаивающего глинистого грунта под вибродинамическим воздействием подвижной нагрузки (первое расчетное условие по несущей способности грунта). Вторым расчетным условием (по деформациям) является ограничение деформаций морозного пучения.

7.10.2.3 Расчет толщины слоя дренирующих грунтов в верхней части земляного полотна из условия обеспечения несущей способности глинистых грунтов.

Для предупреждения пластических сдвигов глинистого грунта на границе раздела с дренирующим необходимо соблюдать равенство критической нагрузки Ркр на грунт (несущая способность) и суммарного напряжения от поездной нагрузки и веса грунта

  σ = Ркр = [π (ср ctq φ + 0,1ρ h)/(ctq φ + φ - π/2)]+0,1 ρ h, (7.5)
где ср – удельное сцепление, 105 Па (кгс/см2);

– угол внутреннего трения грунта, радиан;

– плотность грунта, г/см3;

h – расстояние от верха балластного слоя до расчетного уровня, м.

Распределение суммарных напряжений по глубине следует принимать по данным рисунка 5.

1 – распределение суммарных напряжений σ по глубине (давление грунта, верхнего строения пути и динамические напряжения от подвижного состава) при Р ст4-осн = 294 кН;

2, 3, 4 – распределение критических напряжений на грунт Ркр соответственно для WL = 0,38; 0,24 и 0,20

Рисунок 5 - Графики для определения несущей способности глинистых грунтов земляного полотна. Распределение суммарных напряжений по глубине

Расчетное значение удельного сцепления оттаивающего грунта следует определять по формуле

  ср = (ст/Кс) – В fв , (6)
где ст – сцепление талого грунта, 105 Па (кгс/см2);

Кс – коэффициент снижения сцепления грунта при динамическом воздействии после оттаивания, принимаемый равным при плотности сухого грунта , г/см3 ;

В – коэффициент, учитывающий снижение прочности грунта при морозном пучении, принимаемый равным В = 0,007;

f в – относительная деформация глинистого грунта на контакте с дренирующим при пучении, %.

Т а б л и ц а 12 – Коэффициент снижения сцепления грунта при динамическом воздействии после оттаивания, принимаемый равным при плотности сухого грунта

Для суглинков

Для супесей

1,65

1,60

1,55

1,50

1,87

1,75

Кс

1,7

1,5

1,3

1,1

2,0

1,5

7.10.2.4 При усилении (реконструкции) эксплуатируемых линий, а также устранении деформаций при сооружении дополнительных главных путей толщину балластных и дренирующих материалов по оси пути в случае устранения просадок пути, при устройстве врезных подушек и комбинированных подушек в верхней части слоя сезонного промерзания-оттаивания грунтов, а также покрытий из полимерных материалов следует назначать по данным расчета, выполняемого в соответствии с 10.2.3, но не менее значений Hmin, указанных в таблице 13. Значение статической нагрузки на ось четырехосного грузового вагона для эксплуатируемых линий допускается принимать равным 25 или 27 тс с разрешения при соответствующем технико - экономическом обосновании, когда перспектива введения нагрузки 30 тс находится за пределами 20 лет.

Т а б л и ц а 13 – Минимальная толщина слоя Hmin

Вид пучинистых грунтов

земляного полотна

Статическая нагрузка на ось четырехосного грузового вагона, тс

Минимальная толщина слоя балластных и дренирующих материалов, Hmin, при сумме градусо-суток отрицательных температур Ω, ºС · сутки, м

<1000

1500

2000

2500

3000

≥3500

Суглинки и глины

25

0,9

1,1

1,2

1,3

1,4

1,4

27

1,1

1,2

1,3

1,4

1,5

1,5

30

1,3

1,4

1,5

1,6

1,7

1,7

Супеси

25

0,8

0,9

1,0

1,1

1,2

1,2

27

0,9

1,0

1,1

1,1

1,2

1,3

30

1,1

1,2

1,3

1,4

1,4

1,5

Крупнообломочные с глинистым заполнителем при близком залегании грунтовых вод (УГВ < Zпр + 1 м)

25

1,2

1,4

27

1,3

1,4

30

1,5

1,5

То же, при глубоком залегании грунтовых вод

(УГВ > Zпр + 1 м)

25

1,1

1,4

27

1,2

1,4

30

1,3

1,5

Примечание – Величина Ω и глубина промерзания Zпр соответствуют многолетним средним данным.

При наличии балластных корыт и лож вырезку и замену пучинистого грунта производят в соответствии с изложенными требованиями, но на глубину не менее 0,1 м ниже этих углублений.

7.10.2.5 При устройстве под балластной призмой защитного слоя из дренирующего грунта в комбинации с нетканым материалом толщину этого слоя следует назначать по данным, приведенным в таблице 14.

Т а б л и ц а 14 – Толщина защитного слоя Пг

В метрах

Грунты с влажностью на границе текучести WL

Толщина защитного слоя по оси пути Пг , при глубине промерзания Zпр

до 1,5

от 1,5 до 2

от 2 до 2,5

от 0,21 до 0,30

0,40

0,40

0,45

от 0,31 до 0,35

0,45

0,50

0,50

от 0,36 до 0,40

0,50

0,55

0,60

от 0,41 до 0,45

0,60

0,70

0,70

от 0,46 до 0,50

0,80

0,90

1,00

от 0,51 до 0,55

1,00

1,10

1,20

7.10.2.6 Расчет общей толщины слоя балластных и дренирующих материалов по допустимой величине пучения выполняют по утвержденной методике.

На новых линиях среднюю относительную деформацию грунта при пучении принимают по таблице 15.

Т а б л и ц а 15 – Средняя относительная деформация грунта при пучении

В процентах

Грунты

Среднее значение fc для влажности W

выемки и нулевые места

насыпи

сухие*

сырые**

мокрые***

от WР +0,1IР

до WР+0,25IР

отWР+0,25IР

доWР+0,50IР

от WР+0,50IР

до WР+0,75IР

свышеWР+0,75IР

от WР+0,25IР

до WР+0,50IР

Суглинки легкие пылеватые, глины легкие песчанистые

5

11

17

25

5

Супеси пылеватые, суглинки тяжелые, глины легкие пылеватые

4

9

15

22

4

Супеси песчанистые, глины тяжелые

2

7

12

17

3

Крупнообломочные грунты с глинистым заполнителем более 50%

2

5

8

12

3

Крупнообломочные грунты с глинистым заполнителем от 20 до 50%

1

3

6

8

1

Пески пылеватые

1

3

7

-

1

* Поверхностный сток обеспечен, грунтовые воды отсутствуют или залегают на глубине ниже границы промерзания более чем 1,5 м.

** Условия для поверхностного стока плохие, грунтовые воды отсутствуют или залегают ниже границы промерзания менее чем 1,5 м.

*** Поверхностный сток отсутствует или необеспечен, грунтовые воды залегают в пределах слоя промерзания.

7.11 Требования к земляному полотну в сложных
инженерно - геологических условиях

7.11.1 Требования к земляному полотну на пучиноопасных участках

7.11.1.1 Для предотвращения возможности возникновения деформаций земляного полотна на участках с пучинистыми грунтами в насыпях, на нулевых местах и в выемках необходимо применять следующие противодеформационные мероприятия:

- устройство защитного слоя (дренирующей подушки) в верхней части земляного полотна из однородных глинистых грунтов;

- замена пучинистых грунтов дренирующими материалами в пределах части или полной глубины сезонного промерзания-оттаивания;

- укладка тепловой изоляции из пенопласта для предотвращения сезонного промерзания пучинистых грунтов;

- планировка основания под низкие насыпи при мелкобугристом рельефе;

- устройство горизонтальных дренажей и каптажа.

7.11.1.2 Толщину П, м, дренирующей подушки, устраиваемой на всю глубину сезонного промерзания-оттаивания земляного полотна, следует устанавливать расчетом по формуле

, (7)

где m – коэффициент, принимаемый равным m = при 2500 ºС·сутки, и m = 1 при Ω > 2500 ºС·сутки;

..n – коэффициент равный для насыпей, нулевых мест и выемок соответственно 1,05; 1,0 и 0,95;

- расчетная глубина промерзания-оттаивания земляного полотна, сложенного дренирующими грунтами, определяемая по 7.10.1;

- толщина двухслойной балластной призмы, м, от ее верха, принимаемая равной толщине слоя балласта под шпалой и толщине шпалы.

7.11.1.3 Толщину дренирующей подушки, устраиваемой в верхней части слоя сезонного промерзания-оттаивания из условия ограничения пучения допустимой величиной необходимо назначать расчетом.

7.11.1.4 Минимальную высоту насыпей на участках с пучинистыми грунтами основания, в том числе на подходах к мостам и трубам, следует назначать не менее толщины дренирующей подушки, определяемой по 7.11.1.3.

7.11.1.5 На подходах к выемкам, водопропускным сооружениям, в местах пересечения отдельных бугров необходимо предусматривать вырезку пучинистых грунтов основания на глубину hв, определяемую по формуле:

hв = П' – Нпр , (8)

где Нпр – высота насыпи по продольному профилю.

7.11.1.6 При замене пучинистого грунта на пучиноопасных участках следует уширять мелкие (до 4 м) выемки, как показано на рисунке 7.

7.11.1.7 При вырезке пучинистых грунтов и замене их дренирующими следует устраивать продольные сопряжения, как показано на рисунке 8.

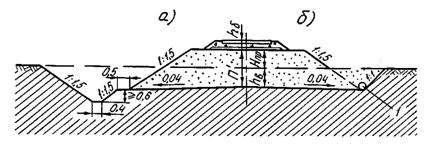

1 - дренажная труба

Рисунок 6 – Схема устройства подушки из дренирующего грунта с заменой пучинистого грунта в основании низкой насыпи: а - на непросадочном основании; б - на просадочном основании

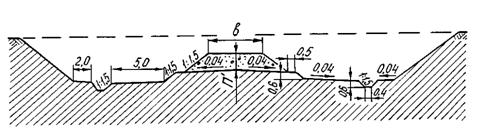

Рисунок 7 – Схема мелкой выемки в пучинистых грунтах с разработкой ее под насыпь

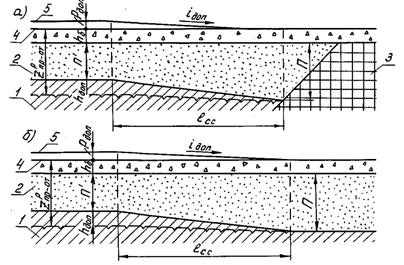

1 - пучинистый грунт; 2 - дренирующий грунт; 3 - скальный грунт; 4 - положение пути летом; 5 – то же зимой

Рисунок 8 - Схемы продольного сопряжения слоя дренирующего грунта, размещаемого в верхней части зоны промерзания - оттаивания: а - со скальными грунтами основания; б - с участком замены пучинистых грунтов на дренирующие на полную глубину сезонного промерзания - оттаивания

7.11.1.8 В пределах концевых участков скальных выемок, сложенных глинистыми или крупнообломочными грунтами с глинистым заполнителем, а также низких насыпей на подходах к выемкам следует предусматривать вырезку пучинистых грунтов основания с продольными сопряжениями.

7.11.1.9 Выемки в скальных легковыветривающихся грунтах следует проектировать с заменой этих грунтов до глубины 0,75.

7.11.1.10 Полувыемки-полунасыпи в пучинистых грунтах следует устраивать с заменой пучинистых грунтов на ширину основной площадки в проекции. Поперечный уклон принимают равным 0,04.

7.11.1.11 На косогорах, сложенных пучинистыми грунтами, минимальную высоту насыпи в сечении бровки принимают равной толщине дренирующей подушки П, определяемой расчетом по формуле 7.6.

7.11.1.12 Тепловую изоляцию из пенопласта на новых линиях необходимо предусматривать с целью предупреждения возникновения пучин. Ее целесообразно применять на коротких по протяжению участках с залеганием пучинистых или вечномерзлых просадочных при оттаивании грунтов, в местах залегания на незначительной глубине подземного льда и в других сложных мерзлотно-грунтовых условиях.

7.11.2 Требования к земляному полотну на просадочных при оттаивании грунтах в районах вечной мерзлоты

7.11.2.1 На новых линиях в пределах участков с залеганием просадочных (III тип с относительной осадкой 0,1 < δ ≤ 0,4) и сильнопросадочных (IV тип со значением δ > 0,4) грунтов основания (см. раздел 7), а также подземных льдов до глубины 4 м от поверхности индивидуально предусматривают мероприятия по сохранению мерзлого состояния этих грунтов.

В местах с залеганием глинистых, а также песчаных и крупнообломочных с глинистым заполнителем непросадочных (I тип со значением δ < 0,03) и малопросадочных (II тип со значением 0,03 < δ ≤ 0,1) грунтов основания проектом предусматривают выполнение работ по строительству в два этапа (очереди).

На первом этапе выполняют проектирование с использованием групповых решений с учетом требований настоящего раздела и осуществляют строительство.

На втором этапе через от 4 до 10 лет после сооружения земляного полотна в местах проявления осадок насыпей на оттаивающих вечномерзлых грунтах основания необходимо предусматривать дополнительные изыскания, проектирование противодеформационных мероприятий и их реализацию в процессе эксплуатации.

7.11.2.2 Насыпи на I – IV типе вечномерзлых глинистых, торфяных, песчаных и крупнообломочных с глинистым заполнителем грунтов основания необходимо проектировать из скальных, крупнообломочных или песчаных грунтов. Их высоту назначают на основании расчета, исходя из условия недопущения сезонного промерзания-оттаивания грунтов основания, но не менее 2,5 м. На основании из скальных, крупнообломочных и песчаных грунтов насыпи проектируют из всех видов используемых грунтов.

При невозможности соблюдения вышеуказанных требований по высоте (подходы к выемкам и др.) дополнительно предусматривают замену грунтов основания в соответствии со схемой, показанной на рисунке 4 (позиция б). Дно траншеи на таких участках проектируют с продольным уклоном не менее 0,005 и при возможности предусматривают поперечный выпуск воды из этой траншеи.

7.11.2.3 Насыпи на III – IV типе вечномерзлых грунтов основания дополнительно к требованиям, установленным в 7.11.2.2, проектируют с использованием теплоизолирующих и терморегулирующих устройств. При этом необходимо учитывать условия строительства новых линий.

7.11.2.4 Тепловую изоляцию из пенопласта для насыпей высотой до 4 м на III и IV типе вечномерзлых грунтов основания проектируют на всю ширину понизу. Пенопласт укладывают на слой песка толщиной не менее 0,2 м, отсыпаемый поверх нетканого материала, размещаемого на естественном основании. В нижней части насыпи (над пенопластом) используют песок.

При высоте насыпи более 4 м тепловую изоляцию размещают в зоне подошвы откосов.

Тепловую изоляцию на низкой насыпи с дополнительной заменой грунтов основания укладывают в уровне естественной поверхности основания.

7.11.2.5 Толщину слоя пенопласта под насыпями, проектируемыми в соответствии с требованиями, установленными в 7.11.2.4, назначают путем расчета с учетом местных условий, но не менее:

- 20 см в восточных районах страны при Ω ≤ 3800 °С·сутки и в северных районах страны при А > 1400 °С·сутки;

- 15 см соответственно при 3800 < Ω ≤ 4400 °С·сутки и 1000 < А ≤ 1400 °С·сутки;

- 10 см соответственно при Ω > 4400 °С·сутки и А < 1000 °С·сутки.

7.11.2.6 Тепловую изоляцию из торфа или древесных отходов (опилки, корье, сучья) следует предусматривать в виде отсыпки на откосах насыпей и естественном основании в форме треугольника в поперечном сечении с вершиной у бровки насыпи и основанием не менее 3 м от подошвы откоса. На эту отсыпку укладывают нетканый материал, пролитый суспензией местного грунта, или слой местного грунта толщиной 0,2 м.

7.11.2.7 Каменную наброску на откосах выполняют из отборного (более 0,2 м) камня слабовыветривающихся пород при отсутствии метелевого переноса снега и его толщине на откосе не более 0,4 м. Толщина слоя этой наброски на откосе должна составлять от 0,8 до 1,2 м.

7.11.2.8 В пределах участков насыпей с залеганием подземного льда глубиной до 4 м от поверхности при невозможности обхода следует предусматривать вырезку грунта до подошвы пласта льда или указанной глубины при большей его толщине. Для заполнения траншеи используют местные крупнообломочные грунты с частицами размером меньше 0,1 мм в количестве не более 20% по массе, мелкие и пылеватые пески или супеси песчанистые. По контуру траншеи укладывают нетканый материал. Ширину вырезки принимают не менее (вн + 4m×2), где вн – ширина насыпи понизу; m – заложение откоса.

7.11.2.9 Для отвода поверхностной воды на марях необходимо проектировать водоотводные канавы или дрены, размещаемые на расстоянии от 5 до 10 м от подошвы откоса насыпи.

Водоотводные канавы следует проектировать с продольным уклоном не менее 0,004 на моховой и не менее 0,002 на кочковатой мари, шириной по низу не менее 0,8 м, глубиной не менее 0, 6 м от низа кочек.

7.11.2.10 В районах вечной мерзлоты на участках с просадочными при оттаивании грунтами должны соблюдаться следующие требования:

- водопропускные сооружения необходимо проектировать во всех естественных понижениях продольного профиля, а на слабосточных участках они должны предусматриваться не реже, чем через 500 м;

- мосты и трубы необходимо располагать на естественном водотоке, не допуская их размещения в бортах логов и русел;

- пересыпание водотоков насыпью с отводом русел не допускается.

В исключительных случаях на линиях III и IV категорий, а также в отдельных случаях при проектировании дополнительных главных путей и реконструкции существующих линий более высоких категорий допускается применение фильтрующих насыпей из отборного камня с применением мер против кольматажа.

7.11.2.11 В местах, где продольный уклон, указанный в 7.11.2.9, не может быть обеспечен, следует проектировать дрены. Их выполняют из нетканого материала, свернутого в рулон из полосы шириной 1 м и размещаемого на глубине 0,2 м в мохо-торфяном покрове. При необходимости создания указанного продольного уклона применяют дополнительно перфорированные полимерные трубы, размещая их на большей глубине вплоть до верхней границы многолетней мерзлоты. При этом трубчатую дрену погружают в нарезанную щель вместе с полосой нетканого материала, располагаемой симметрично относительно трубы.

В систему водоотводов в указанных местах включают продольные нитки дрен между водопропускными сооружениями и поперечные в подмостовом пространстве, продолжающиеся на расстоянии от 100 до 200 м от насыпи в низовую сторону. Одну продольную нитку поверхностных и/или заглубленных дрен располагают от 5 м до 7 м от насыпи, другую непосредственно у подошвы откоса.

В подмостовом пространстве вместо мощения рекомендуется укладывать покрытие из нетканого материала, располагая его на глубине 0,2 м под слоем торфа (заторфованного суглинка).

7.11.2.12 Укрепление водоотводных канав в просадочных (III тип и выше) грунтах основания щебенисто-дресвяным или галечниково-гравийным грунтом запрещается. Для предотвращения суффозии и размыва дно и стенки канав покрывают пришпиливаемым к ним и пролитым суспензией местного грунта нетканым материалом.

7.11.2.13 В просадочных III типа и выше вечномерзлых грунтах основания в выемках и на нулевых местах следует проектировать замену этих грунтов на всю толщину слоя сезонного промерзания-оттаивания на дренирующие грунты в соответствии с расчетом по формуле (7.11.1), предусмотренным в 7.11.1.2. Замену необходимо выполнять в соответствии с требованиями, установленными в 7.7.1.1.

Для тепловой изоляции на откосах выемки используют пенопласт или шлак, а также торф или древесные отходы. Толщину слоя этих материалов принимают расчетом.

7.11.2.14 В местах, где выемка прорезает линзу льда, необходимо раскрывать ее в пределах контура линзы на такую ширину, чтобы лед из откосов был удален, как показано на рисунке 9.

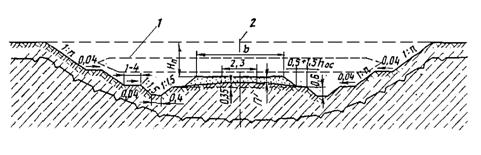

1 – линза льда; 2 - ось пути; Нп - глубина выемки; hос - величина осадки оттаивающего грунта

Рисунок 9 – Поперечный профиль выемки, прорезающей линзу льда

При значительном простирании слоя льда раскрытие выемки целесообразно назначать по схеме, показанной на рисунке 7.11.5.

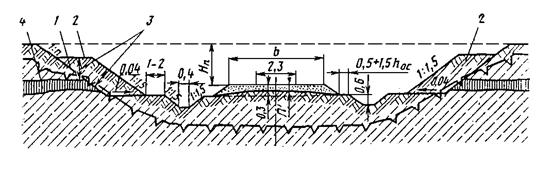

1 - откос не круче 1:1,5; 2 - грунт замены; 3 - расстояние до поверхности слоя льда (не менее 1,3, см. 10.1.2); 4 – лед

Рисунок 10 – Поперечный профиль выемки, прорезающий слой подземного льда

7.11.3 Требование к земляному полотну на основании с развитием карстовых процессов

7.11.3.1 Земляное полотно проектируют преимущественно насыпями.

Расстояние от подошвы откоса насыпи или бровки выемки до прогнозируемой воронки максимального диаметра или полей и цепочек карстовых воронок должно быть не менее 50 м. При наличии лишь одиночных карстовых воронок это расстояние должно быть не менее 20 м.

7.11.3.2 При необходимости проектирования выемок откосы, основная площадка и водоотводные сооружения должны быть покрыты гидроизоляционным материалом.

7.11.3.3 При обнаружении карстовых полостей на глубине до 15 м от земной поверхности и при отсутствии условий для развития карстово-суффозионных процессов опасные карстовые полости допускается ликвидировать путем обрушения их кровли направленными локальными взрывами или тяжелыми трамбовками с целью искусственного провалообразования в заданное время (как правило, в момент производства работ).

7.11.3.4 При обнаружении в активной (сжимаемой) зоне основания земляного полотна промежуточных полостей и разуплотненных зон предусматривают мероприятия по закреплению грунтов.

7.11.3.5 На участках пути с высокими насыпями и глубокими выемками следует предусматривать удерживающие конструкции.

7.11.3.6 В местах пересечения пути путепроводами, инженерными коммуникациями и другими сооружениями, разрушение которых может иметь катастрофические последствия, следует предусматривать устройство противокарстовой стабилизации.

7.12 Требования к земляному полотну на станциях

7.12.1 Минимальное расстояние от оси пути до бровки в пределах стрелочных улиц и крайних сортировочных путей следует принимать 3,8 м.

7.12.2 На надвижной части горки, а также на вытяжных путях балластный слой должен быть уширен не менее чем до 1 м от концов шпал с каждой стороны. В верхнем слое балласта толщиной не менее 0,15 м предусматривают применение щебня размером фракций от 5 до 25 мм. Ширину земляного полотна в этих местах следует увеличивать с таким расчетом, чтобы ширина обочины была не менее 0,6 м. Такое же уширение балластного слоя, а в соответствии с этим и земляного полотна следует проектировать у крайних путей приемо-отправочных парков при производстве безотцепочного ремонта вагонов в поездах, а также на крайних путях, где осуществляется осмотр подвижного состава.

7.12.3 Земляное полотно на горках в пределах путей надвига, перевальной части, скоростного уклона и горочной горловины следует проектировать из дренирующих грунтов (пески средней крупности и крупные, песчано-гравийная смесь, крупнообломочные с песчаным заполнителем). На основной площадке под балластным слоем на этих участках горки при обосновании целесообразно предусматривать укладку нетканого материала.

7.12.4 В пределах станций на земляном полотне из супесей пылеватых, суглинков и глин следует предусматривать защитный слой из дренирующих грунтов в комбинации с нетканым материалом или без нетканого материала.

Толщину защитного слоя на станциях устанавливают равной:

- 0,5 Пз для приемо-отправочных и сортировочных путей;

- 0,9 Пз для внутристанционных соединительных путей и стрелочных горловин, за исключением стрелочных переводов на главных путях;

- 1,1 Пз для стрелочных переводов на главных путях;

- 0,3 Пз для прочих путей.

Значение Пз принимают в соответствии с требованиями 5.1.5.

При назначении защитного слоя из дренирующего грунта в комбинации с нетканым материалом толщину слоя этого грунта Пг для указанных выше условий следует предусматривать соответственно равной: 0,5 Пг; 0,9 Пг; 1,1 Пг; 0,3 Пг (см. таблицу 14).

7.12.5 Поперечное очертание земляного полотна станционных площадок в зависимости от числа путей и вида грунта следует проектировать горизонтальным, односкатным или двухскатным. Допускается применение пилообразного поперечного профиля.

7.12.6 Верх земляного полотна станционных площадок из скальных, крупно-обломочных и песчаных дренирующих грунтов следует проектировать горизонтальным.

На земляном полотне из глинистых грунтов, песков пылеватых и мелких на станционных площадках в пределах одного ската необходимо предусматривать не более пяти путей. Поперечный уклон поверхности скатов должен быть не менее 0,02. В нижней части скатов посередине междупутья следует проектировать продольные водоотводы в виде закрытых лотков или дренажей с уклоном не менее 0,002. Продольные водоотводы следует предусматривать также в пределах стрелочных горловин, где они могут пересекать (в проекции) отдельные стрелочные переводы, продолжаясь от междупутий. Поперечные выпуски (дренажи или закрытые лотки) должны назначаться в пределах станционных путей не реже чем через 200 м. В пределах стрелочных горловин, а также тормозных позиций в сортировочных парках их следует предусматривать не реже чем через 100 м. Уклон поперечных выпусков следует принимать не менее 0,02.

7.12.7 В междупутье главного и смежного с ним станционного пути назначают продольный водоотвод для сбора поверхностной воды с главного пути. Поперечные выпуски от этого продольного водоотвода должны быть не реже, чем через 200 м. Поперечный уклон ската под путем смежным с главным должен быть направлен в сторону от главного пути.

7.12.8 В местах изменения уровня поверхности глинистого грунта за счет различной толщины защитного слоя (см. 7.12.4) в поперечном сечении следует устраивать уступы в середине соответствующего междупутья крутизной 1:0,5, а в продольном направлении – сопряжения с линейным изменением толщины защитного слоя, определяемым уклоном 0,02.
