Устройство фундаментов из несущих набивных свай в раскатанных скважинах (стр. 5 )

Для увеличения толщины защитного слоя бетона и степени защиты рабочей арматуры от коррозии допускается выполнять бетонирование фундамента совместно с защитным слоем.

13 Устройство фундаментов из НРС

13.1 В настоящем СТО фундаменты из НРС рассматриваются в виде систем «НРС-фундамент», состоящих из несущих НРС (НРСо, НРСу и НРСк) и фундаментов (ленточных, отдельно стоящих и плитных).

Системы «НРС-фундамент» характеризуются:

- разнообразием возможных вариантов конструктивных решений и способов их устройства;

- способностью воспринимать значительные нагрузки и воздействия;

- универсальностью устройства, позволяющей вести строительство объектов промышленного и гражданского назначения в различных инженерно-геологических и построечных условиях;

- относительной простотой технологии устройства, дающей широкие возможности применения серийно выпускаемых установок, не дефицитных строительных материалов, оборудования, оснастки;

- совместимостью с типовыми способами организации и ведения строительных работ нулевого цикла.

13.2 Системы «НРС-фундамент» классифицируются:

1) по области применения:

- восприятие нагрузок и воздействий, передаваемых от сооружений на систему (рис. 38);

- укрепление склонов и откосов, устройство подпорных стенок (рис.39);

2) по виду фундаментов:

- ленточные (рис. 40);

- отдельно стоящие или столбчатые (рис. 41);

- плитные (рис. 42);

3) по способу изготовления (рис. 43):

- монолитные;

- сборно-монолитные.

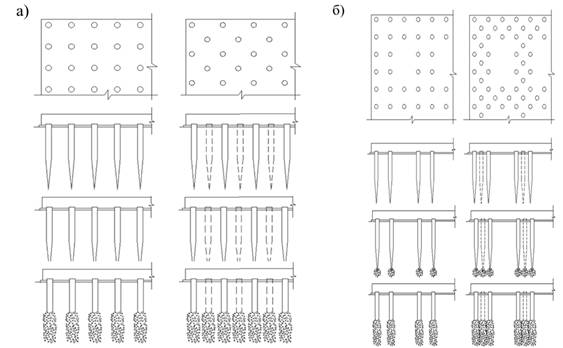

Рис.38. Конструктивные схемы применения систем «НРС – фундамент» для восприятия: а) вертикальной нагрузки (F, кН); б) вертикальной нагрузки и изгибающего момента (M, кН/м); в) вертикальной нагрузки, изгибающего момента и поперечной (сдвигающей) силы (N, кН).

Рис. 39 Конструктивные схемы применения систем «НРС – фундамент» для укрепления склонов и откосов, устройства подпорных стенок: 1- вертикальная свая; 2- ростверк; 3- лицевая железобетонная часть стены; 4- наклонная свая; 5- подпорная стенка.

При устройстве систем «НРС - ленточный фундамент» применяются НРСо, НРСу и НРСк, которые располагаются в плане подошвы ленточных фундаментов по определенной конструктивной схеме (рис. 40).

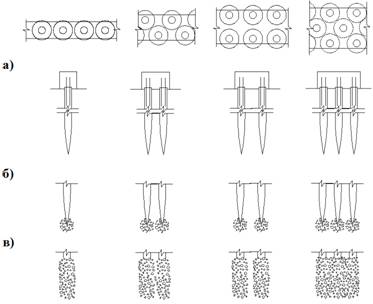

Рис. 40. Конструктивные схемы монолитных ленточных фундаментов на основаниях из несущих НРС: а) НРСо; б) НРСу; в) НРСк.

Отдельно стоящие фундаменты квадратной, прямоугольной, сложной или круглой формы подошвы в плане объединяют (рис. 41) одну, две или несколько НРСо, НРСу или НРСк.

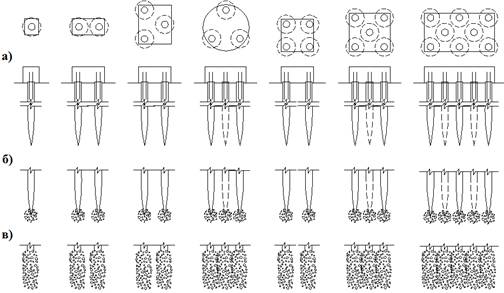

Рис. 41. Конструктивные схемы отдельно стоящих фундаментов на искусственных основаниях из несущих НРС: а) НРСо; б) НРСу; в) НРСк.

В плане подошвы монолитных плитных фундаментов свайные поля из НРСо, НРСу и НРСк могут быть в виде сплошных полей (рис. 42, а) и прерывистых (рис. 42, б).

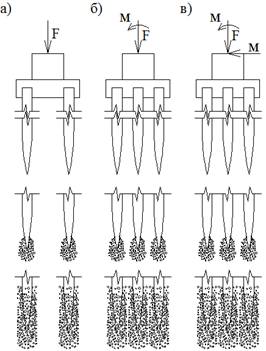

Рис. 42. Конструктивные схемы монолитных плитных фундаментов на основания из сплошных свайных полей НРС (а) и прерывистых (б).

14 Технологические особенности устройства фундаментов из НРС в зимних условиях

14.1 В зимнее время разработка котлована для устройства фундаментов из НРС должна выполняться отдельными захватками свайного поля, размеры которых позволяют вести раскатку скважин в талом грунте.

Для сохранения поверхностного слоя захватки в талом состоянии целесообразно применять специальные утепляющие маты.

Применение для утепления поверхности захватки древесных опилок в виде отсыпки утепляющего слоя допускается при условии гарантии исключения попадания опилок под подошву фундаментов, раскатанные скважины и в обратную засыпку пазух котлована.

Применение химических реагентов для сохранения грунтов в талом состоянии допускается при условии подтверждения нормативными документами, техническими условиями и санитарными требованиями не влияния данных реагентов на характеристики грунтов, прочность бетона, коррозию арматуры и людей в процессе устройства НРС, строительства и эксплуатации сооружения.

14.2 Оттаивание мерзлого грунта на участке с не забетонированными раскатанными скважинами не допускается, т. к. оно может привести к оплыванию или обрушению устья и ствола скважин.

Раскатка скважин при температуре наружного воздуха:
- ниже (-) 20ºC не допускается;

- при (–) 15 ÷ 20ºC выполняется с технологическими перерывами по 30 минут после каждого часа работы;

- при (–) 10 ÷ - 15ºC выполняется с технологическими перерывами по 30 минут после каждых 2-х часов работы.

14.3 В процессе раскатки скважин для охлаждения РС следует применять воду из емкости, находящейся в помещении с положительной температурой, или снег.

Расход снега на охлаждение раскатчика в сыпучем виде составляет 2,0÷3,0 л/пог. м раскатки скважины.

Применение для охлаждения РС кусков льда в процессе раскатки скважин не допускается.

14.4 В зависимости от толщины мерзлого слоя грунта раскатка скважин должна выполняться без применения или с применением механического рыхления или лидерного бурения:

- при толщине мерзлого слоя грунта ≤ 0,10 м выполняется прямая раскатка скважин;

- при толщине мерзлого слоя грунта от 0,10 до 0,15 м раскатка скважин выполняется после механического рыхления слоя или разбуривания;

НЕ нашли? Не то? Что вы ищете?

- при толщине мерзлого слоя грунта > 0,15м раскатка скважин выполняется после разбуривания мерзлого слоя до талого грунта.

Механическое рыхление мерзлого слоя следует производить с помощью лома после установки острия РС на разбивочную ось раскатки скважины.

Разбуривание мерзлого слоя грунта, толщиной 0,10÷0,15 м, необходимо производить с помощью отдельного механизма (например, ямобура) или самой установкой с помощью рабочего инструмента, состоящего из переходной штанги и забурника.

Количество разбуренных слоев мерзлого грунта должно соответствовать сменной производительности раскатки скважин.

Диаметр скважины при разбуривании грунта должен определяться в зависимости от толщины мерзлого слоя:

- при толщине слоя от 0,10 до 0,15 м принимается равным 0,3÷0,5 d, м, где d – диаметр цилиндрической части РС;

- при толщине слоя от 0,15 до 0,3 м принимается равным 0,5÷0,8 d, м;

- при толщине слоя от 0,3 до 0,8 м принимается равным 0,8÷1,0 d, м;

- при толщине слоя более 0,8 м принимается равным 1,0÷1,1 d, м.

14.5 Насыщение забоя раскатанных скважин порциями щебня для последующего устройства НРСу и формирование преобразованной щебнем части НРСк должно производиться при талом состоянии стенок и забоя скважин.

В порциях щебня не допускается наличие льда, комьев снега и мерзлого грунта.

Перерыв между окончанием раскатки скважины и началом насыщения порциями щебня забоя и части ствола более 12 часов не допускается.

14.6 До бетонирования раскатанные скважины для устройства НРСо, раскатанные скважины с уплотненным щебнем забоем для устройства НРСу и раскатанные скважины с уплотненным щебнем забоем и частью ствола для устройства НРСк должны прикрываться инвентарными крышками.

14.7 В зимних условиях для бетонирования раскатанных скважин должны применяться бетонные смеси класса В20 и выше, уплотняемые глубинным вибратором.

14.8 Для обеспечения проектной прочности бетона в теле НРС и ускорения набора прочности бетоном, расположенного в слое мерзлого грунта, должен применяться электропрогрев.

Электропрогрев бетона в теле свай должен назначаться в ППР по сменной производительности установки на захватке и выполняться по фактическому количеству забетонированных НРС.

Технологический режим электропрогрева бетона и порядок контроля набора прочности бетоном во времени должен назначаться в ППР.

Для повышения эффективности электропрогрева бетона оголовок НРС должен прикрываться утепляющими матами.

Применение древесных опилок для утепления оголовков НРС при электропрогреве бетона допускается в виде утепляющих матов.

При разработке ППР необходимо учитывать то, что в процессе электропрогрева бетона вокруг НРС происходит оттаивание мерзлого слоя грунта, которое приводит к локальному понижению отметки дна котлована.

15 Геотехнический мониторинг за устройством фундаментов из НРС.

15.1 Геотехнический мониторинг за устройством фундаментов из НРС предназначен для устранения или снижения влияния ошибок, допущенных при проектировании фундаментов и в процессе производства работ, на качество выполнения раскатки скважин и устройства НРС, несущую способность и надежность фундаментов из НРС.

15.2 Геотехнический мониторинг за устройством фундаментов из НРС необходимо организовывать на строительной площадке с момента ее приемки под строительство сооружения и завершать сдачей объекта в эксплуатацию.

15.3 Ведение геотехнического мониторинга на строительной площадке подразделяется на три этапа: подготовительный; пооперационный; приемный (сдаточный).

15.4 Подготовительный геотехнический мониторинг на строительной площадке должен осуществляться представителями: заказчика, генерального подрядчика, проектной организации, геотехнической и геодезической службы.

При подготовительном геотехническом мониторинге следует проверять:

- качество подготовки строительной площадки к производству строительных работ;

- эффективность выполненных водоотводных мероприятий с территории площадки, от котлована и из котлована;

- соответствие проектным требованиям глубины и размеров котлована в плане;

- точность закрепления реперов и разбивочных осей фундаментов сооружения, а так же выноски отметок дна котлована и чистого пола;

- возможность наличия на строительной площадке не учтенных в проекте подземных и воздушных коммуникаций, способных повлиять на устройство фундаментов из НРС и, в случае их наличия, выполнить уточнение их фактического расположения;

- техническое состояние откосов стен и дна котлована, а так же съезда в котлован;

- соответствие по виду, состоянию и физико-механическим характеристикам вскрытых котлованом грунтов проектным;

- возможность перемещения установок по дну котлована без применения специальных мероприятий.

При приемке котлована необходимо учитывать то, что в процессе раскатки скважин происходит выпор грунта, за счет которого отметка дна котлована может быть поднята на 0,1-0,3 м.

Приемка котлована должна производится по акту (приложение А, форма 1, 2), составленного комиссией, созданной из представителей: технического надзора заказчика, генподрядной, проектной и субподрядной (выполняющей работы по устройству НРС) организаций.

К акту приемки котлована должно прилагаться заключение, составленное по результатам геотехнического освидетельствования (приложение Б, форма 1, 2 и 3) вскрытых котлованом грунтов, об их соответствии по виду, состоянию и физико-механическим характеристикам проектным требованиям.

В случае обнаружения не соответствия фактических параметров котлована и характеристик грунтов проектным требованиям Акт приемки котлована является основанием:

- для уточнения инженерно-геологических условий площадки непосредственно с отметки дна котлована;

- для внесения изменений в принятый в проекте технологический процесс раскатки скважин и устройства НРС.

15.5 Уточнение инженерно-геологических условий площадки строительства сооружения необходимо проводить на глубину, превышающую глубину раскатки скважин не менее чем на 10 d, в случаях:

- обнаружения ошибок, допущенных при проведении инженерно-геологических изысканий для рабочего проектирования оснований и фундаментов;

- длительного простоя котлована до начала строительства, в период которого грунты подвергались прямому воздействию природно-климатических факторов (замораживанию и оттаиванию, обводнению и высыханию, подтоплению техногенных вод и водопонижению);

- наличия ниже отметки дна котлована прослоек и линз грунтов, отличающихся по виду, состоянию и физико-механическим характеристикам от проектных;

- длительного подтопления котлована ливневыми, талыми или техногенными водами;

- искусственного понижения уровня грунтовых вод на застраиваемой территории.

Для уточнения инженерно-геологических условий ниже отметки дна котлована следует применять экспресс-методы, прежде всего комплексные зондировочно-каротажные исследования, позволяющее в кратчайшие сроки:

- определять виды, состояние и характеристики грунтов с шагом по глубине не более 0,5 м;

- оценивать несущую способность НРС по уточненным характеристикам грунтов;

- вносить изменения в параметры раскатки скважин, технологию устройства НРС и схему их расположения в плане фундаментов, а так же в конструкцию фундаментов.

15.6 Геодезическая разбивка осей сооружения и фундаментов, выноска отметок дна котлована производится геодезической службой генподрядной организации, оформляется исполнительной геодезической схемой, которая передается субподрядной организации для последующего устройства НРС.

Приемка разбивочных осей фундаментов сооружения производится комиссией, в составе представителей технического надзора заказчика, генподрядной и субподрядной (выполняющей НРС) организаций составлением акта (приложение В, форма 1).

Разбивка осей НРС в плане подошвы фундаментов осуществляется субподрядной организацией, выполняющей НРС, относительно разбивочных осей фундаментов по принятой в проекте схеме расположения свай в плане подошвы фундаментов.

Схема расположения НРС в плане подошвы фундаментов зависит от вида фундамента, нагрузок и воздействий, передаваемых на НРС от фундамента, и может быть в виде ряда, куста или сплошного поля.

Разбивку осей НРС свайного поля относительно разбивочных осей фундаментов необходимо выполнят по захваткам.

Количество разбиваемых осей НРС на захватке должно определяться в зависимости от сменной производительности установки.

Отклонение разбивочных осей НРС от проектного положения не должно превышать ± 3 мм.

Приемка несущих НРС осуществляется комиссией, в составе представителей технического надзора заказчика, генподрядной и субподрядной (выполняющей НРС) составлением акта (приложение В, форма 2, 3,4, 5 и 6).

15.7 Технологический процесс устройства НРС должен фиксироваться в журнале производства работ (Приложение Г, форма 1, 2 и 3), а фактическое расположение НРС в плане свайного поля отражаться на исполнительной схеме.

Журнал устройства НРС до начала работ должен быть пронумерован, прошнурован, опечатан и утвержден в установленном порядке.

15.8 Пооперационный геотехнический мониторинг должен начинаться с проверки соответствия технологического режима раскатки скважины и устройства НРС в фактических инженерно-геологических и построечных условиях.

Для проверки соответствия технологического режима раскатки скважины и устройства НРС на строительной площадке следует выполнять опытную раскатку не менее 3 скважин до проектной глубины.

Опытная раскатка скважин позволяет:

- проверить соответствие принятой в проекте трудоемкости раскатки скважины фактической трудоемкости;

- уточнить последовательность раскатки скважин в плане подошвы фундаментов и фактический расход воды для охлаждения РСу;

- определить глубину погружения РСу в грунтовый массив, при котором наступает «отказ», диаметр и высоту поверхностного выпора грунта, диаметр и глубину лидерных буровых скважин, величину отклонения РСу от заданного направления раскатки скважин;

- исследовать причины, вызывающие наступление не проектного «отказа» и отклонение РСу от заданного направления;

- опробовать технологическую оснастку и приспособления, необходимые в процессе раскатки скважин и устройстве НРС, а так же способы контроля качества выполнения работ;

- оценить техническое состояние устья, ствола и забоя раскатанных скважин и длительность во времени простоя скважин до бетонирования;

- определить или разработать способ восстановления устья, ствола или забоя скважины от оплывания или обрушения.

15.9 При устройстве НРС в опытных раскатанных скважинах необходимо:

- отработать технологические операции армирования сваи, укладки бетонной смеси в скважину и ее уплотнение;

- оценить степень насыщения забоя и части ствола скважины щебнем;

- уточнить расход бетона, арматуры и щебня на устройство НРС;

- зафиксировать затраты времени на раскатку скважин, заполнение скважин материалом и армирование.

15.10 Геотехнический мониторинг устанавливает соответствие НРС проектным требованиям:

- по технологическому режиму раскатки скважины и устройству НРС;

- по конструкции, геометрическим размерам и примененным материалам;

- по несущей способности.

При раскатке скважин геотехническому мониторингу подлежат:

- расположение НРС в плане подошвы фундаментов и относительно разбивочных осей сооружения;

- геометрические параметры раскатанных скважин и их соответствие проектным требованиям;

- техническое состояние раскатанных скважин;

- величина поверхностного выпора грунта и граница развития радиальных трещин в устье раскатанных скважин;

- преждевременный «отказ» погружению раскатчика на проектную глубину и вызвавшие его причины.

15.11 Для качественной оценке соответствия выполненных НРС проектным требованиям необходимо применять георадарное обследование строительной площадки, которое должно производиться до начала работ и после устройства НРС.

Примечание: Среди отечественных разработок наиболее известны георадары серии "Око" ("Око -1", "Око-2"), "Лоза", "Грот", "Эхо", АПК "Прогноз" и др.

Принцип работы георадара основан на взаимодействии:

- излучения сверхширокополосных импульсов метрового и дециметрового диапазона электромагнитных волн;

- приема сигналов, отраженных от тел или неоднородностей, имеющих отличную от среды диэлектрическую проницаемость или проводимость.

Отраженный сигнал преобразуется в цифровой вид и выводится на дисплей.

Обработка полученных результатов выполняется на компьютере.

Для получения данных с разных глубин, используются антенные блоки, работающие на разных частотах.

Результаты георадарного обследования выполненного из несущих НРС основания дают возможность:

- определить фактическое расположение НРС в плане подошвы фундаментов;

- оценить качество преобразования (уплотнения) окружающего НРС грунтового массива;

- определить фактическую мощность преобразованного несущими НРС массива.

Современный георадар представляет собой сложный геофизический прибор, состоящий из:

- датчика перемещения;

- антенной блока;

- блока регистрации;

- блока управления.

Антенный блок включает передающую и приемную антенны.

Под блоком регистрации понимается ноутбук или другое записывающее устройство, а роль блока управления выполняет система кабелей и оптико-электрических преобразователей.

15.12 В процессе заполнения раскатанных скважин материалом геотехническому мониторингу подлежат:

- применяемые материалы для устройства НРС;

- технологические процессы, выполняемые при укладке в скважины материалов и их уплотнении (при необходимости).

Геотехническим мониторингом проверяются применяемые материалы до и в процессе устройства НРС:

- бетонные смеси и их соответствие проектным требованиям;

- арматурные изделия и их соответствие проектным требованиям;

- щебень для формирования уплотненного забоя и насыщения части ствола раскатанных скважин.

При заполнении раскатанных скважин материалами геотехническим мониторингом контролируются:

- степень уплотнения бетонной смеси в раскатанных скважинах;

- набор прочности бетоном во времени;

- качество армирования раскатанных скважин;

- качество бетонирования оголовков свай;

- соответствие геометрических размеров и отметки верха оголовков свай проектным требованиям;

- величины и направления отклонения осей НРС от проектного расположения в плане подошвы фундаментов.

15.13 При сдаче выполненных несущих НРС для последующего устройства фундаментов геотехническим мониторингом определяется фактическая несущая способность натурных свай, которая сравнивается с их проектной несущей способностью.

Фактическая несущая способность несущих НРС определяется применительно к конкретным инженерно-геологическим условиям статическими испытаниями натурных свай вдавливающей нагрузкой.

Статические испытания натурных (выполненных) несущих НРС следует проводить в соответствии с требованиями ГОСТ 5686-94 «Грунты. Методы полевых испытаний сваями».

Статические испытания натурных НРС проводятся по утвержденной программе на вдавливающие, выдергивающие и горизонтальные нагрузки после набора сваями 100% проектной прочности бетона.

При проведении статических испытаний передаваемые на натурные НРС нагрузки должны превышать расчетные проектные проектные нагрузки не менее чем на 20%.

Испытания натурных НРС статической вдавливающей нагрузкой следует выполнять на специальной установке (рис. 43).

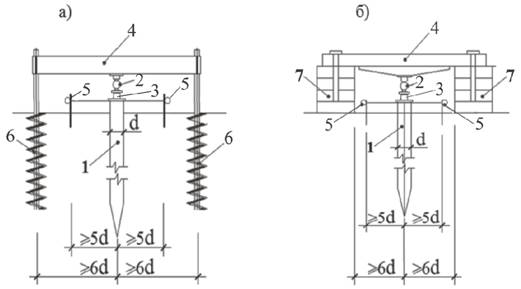

Рис. 43. Схемы установок для испытания натурных НРС статической вдавливающей нагрузкой с использованием анкерных свай (а) и грузовой платформы (б): 1- НРС; 2- образцовый динамометр; 3-гидравлический домкрат; 4- упорная балка; 5- измеритель осадки сваи (прогибомер с ценой деления не более 0,01 мм); 6- винтовые анкеры; 7- пригрузы.

Для проведения испытаний НРС статической вдавливающей нагрузкой допускается использовать в качестве грузовой платформы большегрузную строительную технику.

Масса строительной техники, например, гусеничного крана должна превышать проектную несущую способность НРС не менее чем в 1,5 раза.

15.14 Определение фактической несущей способности систем «НРС - фундамент» и их соответствия требованиям проекта осуществляется статическими испытаниями фрагментов систем «НРС-фундамент».

Фрагмент системы «НРС-фундамент» представляет собой монолитный железобетонный штамп, объединяющий 2, 3, 4 или 5 несущих НРСп (рис. 44) и грунты между свайного пространства.

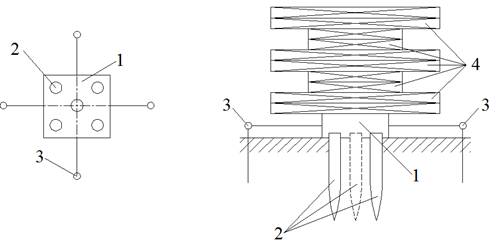

Рис. 44. Схемы фрагментов фундаментов в плане, объединяющих 2, 3, 4 и 5 несущих НРС для проведения статических штамповых испытаний: 1- несущая НРС; 2- фрагмент.

15.15 Статические испытания фрагмента фундамента из несущих НРС производятся по схеме (рис.45) с помощью грузов с известной массой.

$D:\КНИГА\книга 2009\рис45.bmp$

Рис. 45. Схема статических испытаний фрагмента фундамента из несущих НРС с помощью грузов с известной массой: 1- НРС; 2- фрагмент; 3- прогибомеры типа 6ПАО; 4- нагружение фрагмента грузами с известной массой.

В качестве фрагмента должны применяться монолитные железобетонные плиты круглой, квадратной или прямоугольной формы в плане, изготовленные непосредственно на месте проведения испытаний.

Толщина фрагмента должна обеспечивать возможность замеров его вертикальных перемещений без перестановки измерительных приборов (прогибомеров).

При назначении размеров фрагмента учитывается оптимальное расстояние (a, см) от продольной оси крайней несущей НРС до края штампа (рис. 46).

Рис.46. Схема назначения расстояния (а, см) от продольной оси несущей НРС до края фрагмента.

Расстояние от оси НРС до края штампа принимается в зависимости от диаметра сваи и должно быть: при d = 15 см, a = 10,0 см; d = 20 см, a = 14,0 см; d= 25 см, a = 19,0 см; d= 30 см, a = 25,0 см.

Для нагружения штампа применяются плоские или объемные железобетонные изделия (блоки, плиты, балки) с известной массой.

Статические испытания фрагментов фундаментов из несущих НРС с учетом работы грунтов между свайного пространства должны проводиться по ГОСТ Грунты. Методы полевого определения прочности и деформируемости.

Результаты статических испытаний фрагмента фундамента из несущих НРС оформляются в виде графика (рис. 47) зависимости s = f(P), где s – осадка фрагмента, см, P – передаваемая на фрагмент нагрузка, кН.

Рис. 47. Общий вид графика зависимости s = f(P): 1 – нагружение фрагмента; 2- разгружение фрагмента; P' – проектная нагрузка на фрагмент; s' – фактическая осадка фрагмента от P'.

16 Основные требования к технике безопасности, охране труда, экологической и пожарной безопасности при устройстве фундаментов из НРС.

16.1 При раскатке скважин и устройстве НРС мероприятия по технике безопасности, охране труда, экологической и пожарной безопасности должны соответствовать:

- Федеральному закону от 01.01.01г «Об основах охраны труда РФ»;

- Федеральному закону от 01.01.01г «Об обязательном социальном страховании от несчастных случаев на производстве»;

- Федеральному закону от 01.01.01г «О промышленной безопасности опасных производственных объектов»;

- СНиП III – 4 – 80* «Техника безопасности в строительстве», «Правила устройства и безопасной эксплуатации грузоподъемных кранов», «Правилам техники безопасности при эксплуатации электроустановок потребителей»;

- СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений», а так же приводимым ниже требованиям.

16.2 До начала работ по устройству НРС должна составляться схема площадки строительства сооружения с указанием опасных зон.

Выявленные на строительной площадке опасные зоны должны быть ограждены и обозначены предупредительными знаками.

16.3 Все лица, занятые на бурение и раскатке скважин должны иметь удостоверения по эксплуатации установки, пройти вводный инструктаж по технике безопасности и проинформированы о наличии на строительной площадке опасных зон и их расположении.

16.4 При производстве работ монтаж и демонтаж РС должен осуществляться с помощью лебедки установки.

16.5 Перемещение установки с поднятой стрелой допускается производить в пределах подготовленного к производству работ участка (захватки) котлована при условии отсутствия или расположения воздушных коммуникаций на безопасном расстоянии и высоте.

16.6 До начала бурения лидерных скважин или раскатки скважин необходимо согласовать с соответствующими службами наличие и фактическое расположение в плане и по глубине строительной площадки подземных коммуникаций.

16.7 При устройстве НРС в особых условиях (вблизи подземных и наземных коммуникаций, в зоне работы грузоподъемных механизмов и технологических линий действующих производств и др.) необходимо оформлять наряд-допуск, а сами работы должны вестись в присутствии представителя соответствующей организации.

16.8 При раскатке скважин вблизи откосов котлованов необходимо убедиться в их устойчивости и при необходимости выполнить их закрепление (укрепление).

16.9 После завершения раскатки скважин их устья должны закрываться инвентарными защитными крышками и ограждаться с вывешиванием предупредительных надписей: «Опасно, скважины».

16.10 Монтаж арматурных каркасов длиной до 2х метров в раскатанную скважину должен выполняться вручную, а более 2м – с помощью лебедки установки.

16.11 Бетонирование раскатанных скважин, выполненных в несвязных и слабых грунтах, должно производиться с помощью бетонолитной воронки или бетонолитной трубы, устанавливаемых вручную в устье скважины.

Приложение А (обязательное)

Основные формы приемо-сдаточной документации

Форма 1

АКТ

осмотра вскрытого котлована под фундаменты из НРС __________________________________________________________________________________

(наименование строящегося сооружения)

«_______»________________________г.

Комиссия в составе представителей:

генподрядной организации________________________________________________________________________
