НАЦИОНАЛЬНОЕ ОБЪЕДИНЕНИЕ СТРОИТЕЛЕЙ
Стандарт организации
Основания и фундаменты
УСТРОЙСТВО ФУНДАМЕНТОВ ИЗ НЕСУЩИХ НАБИВНЫХ СВАЙ В РАСКАТАННЫХ СКВАЖИНАХ
Правила, контроль выполнения
и требования к результатам работ
СТО НОСТРОЙ № 41
Проект, 1 редакция
Открытое акционерное общество
«Центр проектной продукции в строительстве»
Москва 2012
Предисловие
1 | РАЗРАБОТАН | , г. Липецк |
2 2 | ПРЕДСТАВЛЕН | Комитетом по промышленному строительству Национального объединения строителей |
3 | УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ | Решением Совета Национального объединения строителей от _________ № ____ |
4 | ВВЕДЕН | ВПЕРВЫЕ |
© Национальное объединение строителей, г. Москва, 2012
Распространение настоящего стандарта осуществляется в соответствии с действующим законодательством и с соблюдением правил,
установленных Национальным объединением строителей
Содержание
Введение …………………………………………………….......................... | ||
1 | Область применения ……………………………………………………........ | |
2 | Нормативные ссылки ……………………………………………………… | |
3 | Термины и определения …………………………………………………...... | |
4 | Обозначения и сокращения ……..………................................ | |
5 | Общие положения устройства НРС ……..………………………………… | |
6 | Подготовительные, предшествующие и опытные работы ……………… | |
7 | Раскатка скважин для устройства НРС ……..………………… | |
8 | Способы раскатки скважин | |
9 | Применяемое для раскатки скважин и устройства НРС технологическое оборудование, оснастка и установки … | |
10 | Применение воды в технологическом процессе раскатки скважин | |
11 | Материалы, применяемые для заполнения раскатанных скважин и устройства НРС | |
12 | Общие положения по устройству фундаментов из НРС | |
13 | Устройство фундаментов из НРС | |
14 | Технологические особенности устройства фундаментов из НРС в зимних условиях | |
15 | Геотехнический мониторинг при устройстве фундаментов из НРС … | |
16 | Основные требования к технике безопасности и охране труда при устройстве фундаментов из НРС……………….. | |
Приложение А | Основные формы приемо-сдаточной документации | |
Приложение Б | Формы бланков определения характеристик грунтов полевыми и лабораторными методами | |
Приложение В | Формы актов приемки геодезической разбивки фундаментов и выполненных работ при устройстве НРС | |
Приложение Г | Формы журналов устройства НРС | |
Библиография | ………………….…………………………………………...... | |
Библиографические данные | …………………………………………… | |
Введение
Настоящий стандарт разработан в рамках «Программы стандартизации Национального объединения строителей на 2010 – 2012 годы, п. 41».
Стандарт развивает и дополняет основные требования, предъявляемые к искусственным основаниям фундаментов, указанным в СП 24.13330.2011 (СНиП 2.02.03-85) Свайные фундаменты (Актуализированная редакция), СП Проектирование и устройство оснований и фундаментов зданий и сооружений, СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты, СНиП Организация строительства.
Настоящий стандарт направлен на расширение применяемых в строительном производстве видов свай и способов устройства свайных фундаментов, внедрение в практику проектирования и строительства объектов промышленного и гражданского назначения фундаментов из несущих набивных свай в раскатанных скважинах.
Авторский коллектив: (, руководитель темы), (РААСН), Л. Г. Мариупольский (), , (МГСУ), (СПбГАСУ), , Семенова ().
Авторский коллектив выражает искреннюю признательность и благодарность , Морозову А А., , (НИИОСП им. ), (ПГТУ), (ЦНИЛ Главлипецкстроя) за проведенные ими фундаментальные исследования, послужившие основой разработки настоящего СТО.
НАЦИОНАЛЬНОЕ ОБЪЕДИНЕНИЕ СТРОИТЕЛЕЙ
Стандарт организации
УСТРОЙСТВО ФУНДАМЕНТОВ ИЗ НЕСУЩИХ НАБИВНЫХ СВАЙ В РАСКАТАННЫХ СКВАЖИНАХ (НРС)
Общие технические требования
Construction of the foundations of bearing
cast - in – place piles in the rolled holes
Дата введения __________
1 Область применения
1.1 Настоящий стандарт организации (СТО) является базовым документом, регламентирующим основные требования и технологическую последовательность устройства фундаментов из несущих набивных свай в раскатанных скважинах (НРС) в различных инженерно-геологических условиях.
1.2 Настоящий СТО предназначен для устройства фундаментов из несущих НРС, отвечающих требованиям надежности, несущей способности, технологичности, экономической эффективности, технической и экологической безопасности.
1.3 В настоящем СТО фундаменты из НРС рассматриваются в виде вариантов систем «НРС-фундамент», которые характеризуются:
- разнообразием возможных вариантов видов и способов устройства;
- способностью воспринимать значительные нагрузки и воздействия;
- универсальностью, позволяющей вести строительство объектов промышленного и гражданского назначения в различных инженерно-геологических, природно-климатических и построечных условиях;
- относительно простой технологией устройства, позволяющей применять не дефицитные, в т. ч. местные, строительные материалы, оборудование и оснастку;
- совместимостью с типовыми способами организации и ведения строительных работ нулевого цикла.
1.4 Рассматриваемые в СТО варианты систем «НРС-фундамент» следует считать конкурирующими вариантами не только между собой, но и с другими видами искусственных оснований фундаментов, например из забивных, вдавливаемых или буронабивных свай.
Выбор оптимального варианта устройства системы «НРС-фундамент» должен определяться на основе анализа основных технико-экономических показателей: несущей способности, трудоемкости производства работ, расходу материальных и энергетических ресурсов и сроков производства работ, а также выполнения необходимых мероприятий по технике безопасности и охране окружающей среды.
1.5 Область применения настоящего СТО распространяется на устройство систем «НРС-фундамент», состоящих из коническо-цилиндрических НРС, диаметром от 0,15 до 0,30 м, длиной до 12 м и фундаментов (ленточных, отдельно стоящих или столбчатых и плитных).
1.6 В настоящем СТО для раскатки скважин и устройства НРС должны применяться серийно выпускаемые буровые установки (далее – установки) отечественного и зарубежного производства, технические характеристики и технологические возможности которых позволяют выполнять раскатку скважин и устройство НРС с оптимальными энергетическими, материальными и трудовыми затратами.
1.7 Настоящий стандарт не распространяется на устройство фундаментов из НРС сооружений, возводимых на вечномерзлых грунтах, фундаментов машин с динамическими нагрузками, свайных фундаментов опор мостов, а также опор морских нефтехимическая
промышленность" href="/text/category/himicheskaya_i_neftehimicheskaya_promishlennostmz/" rel="bookmark">нефтепромысловых и других сооружений, возводимых на континентальном шельфе.
2 Нормативные ссылки
В настоящем стандарте приведены ссылки на следующие нормативные документы:
СТО НОСТРОЙ Стандарты национального объединения строителей. Порядок разработки, утверждения, оформления, учета, изменения и отмены
СНиП 1.01.01-82* Система нормативных документов в строительстве.
Основные положения
СНиП Безопасность труда в строительстве. Часть 1. Общие требования
СНиП Безопасность труда в строительстве. Часть 2. Строительное производство
СНиП Организация строительства
СНиП 2.01.09-91 Здания и сооружения на подрабатываемых территориях и просадочных грунтах
СНиП 2.03.11-85 Защита строительных конструкций от коррозии
СНиП 3.01.01-85* Организация строительного производства
СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты
СНиП * Строительная климатология
СНиП III-4-80 Техника безопасности в строительстве
СП 47.13330.2010 «СНиП Инженерные изыскания для строительства. Основные положения»
СП 63.13330.2010 «СНиП Бетонные и железобетонные конструкции. Основные положения»
СП 20.13330.2011 «СНиП 2.01.07-85* Нагрузки и воздействия»
СП 22.13330.2011 «СНиП 2.02.01-83* Основания зданий и сооружений»
СП 24.13330.2011 «СНиП 2.02.03-85 Свайные фундаменты»
СП 48.13330.2011 Организация строительства (Актуализированная редакция СНиП )
СП 68.13330.2011 Приемка в эксплуатацию законченных строительством объектов. Основные положения (Актуализированная редакция СНиП 3.01.04-87)
СП Инженерно-экологические изыскания для строительства
СП Инженерно-геодезические изыскания для строительства
СП Инженерно-геологические изыскания для строительства
ГОСТ 5686-94 Грунты. Методы полевого испытания сваями
ГОСТ 7473-94 Смеси бетонные. Технические условия
ГОСТ Смеси бетонные. Методы испытаний
ГОСТ Бетоны. Определение прочности по контрольным образцам
ГОСТ Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры
ГОСТ * Бетоны. Правила контроля прочности
ГОСТ Надежность строительных конструкций и оснований. Основные положения по расчету
ГОСТ 19804 – 91 Сваи железобетонные. Технические условия
ГОСТ Грунты. Методы лабораторного определения содержания органических веществ.
ГОСТ Грунты. Методы лабораторного определения гранулометрического (зернового) и микроагрегатного состава.
ГОСТ Грунты. Отбор, упаковка, транспортировка и хранение образцов.
ГОСТ Грунты. Методы радиоизотопного измерения плотности и влажности.
ГОСТ Грунты. Методы лабораторного определения плотности и влажности.
ГОСТ 25100 – 95 Грунты. Классификация
ГОСТ Грунты. Лабораторные испытания. Общие положения.
ГОСТ Грунты. Методы статистической обработки результатов испытаний
ГОСТ Грунты. Методы лабораторного определения характеристик прочности и деформируемости
ГОСТ Грунты. Методы полевого определения прочности и деформируемости
ГОСТ Грунты. Методы полевых испытаний статическим и динамическим зондированием
ГОСТ Грунты. Метод лабораторного определения максимальной плотности.
ГОСТ Бетоны тяжелые и мелкозернистые
ГОСТ 221. Основные требования к проектной и рабочей документации.
ГОСТ Здания и сооружения. Правила обследования и мониторинга технического состояния.
ГОСТ Грунты. Методы лабораторного определения коэффициента фильтрации.
Примечания: 1. При пользовании настоящим СТО необходимо проверять срок действия ссылочных стандартов и классификаторов в информационной системе общего пользования – на официальных сайтах национального органа Российской Федерации по стандартизации и НОСТРОЙ в сети Интернет или по ежегодно издаваемым информационным указателям, опубликованным по состоянию на 1 января текущего года.
2. Если ссылочный документ заменен (изменен), то при пользовании настоящим СП следует руководствоваться новым (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
фундамент из НРС: Несущая система сооружения, состоящая из НРС и фундамента, воспринимающая передаваемые от сооружения нагрузки и воздействия, отвечающая проектным требованиям по несущей способности и надежности.
основание из НРС: Искусственное основание, сформированное из жестких (по отношению к грунту) протяженных бетонных с армированием элементов (свай), имеющих жесткую или шарнирную заделку в монолитный фундамент (ростверк).
НРСо: Бетонные с армированием набивные сваи, изготавливаемые на строительной площадке в скважинах, образованных вытеснением грунта в окружающий массив раскаткой.
НРСу: Бетонные с армированием набивные сваи, изготавливаемые в раскатанных скважинах с уплотненным щебнем забоем.
НРСк: Бетонные с армированием набивные сваи, изготавливаемые в раскатанных скважинах, забой и часть ствола которых уплотнены щебнем.
оголовок сваи: Выступающая выше отметки дна котлована бетонная с армированием часть тела НРСо, НРСу или НРСк, предназначенная для жесткой или шарнирной заделки в монолитный фундамент.
тело НРСо: Затвердевшая бетонная смесь с армированием в раскатанной скважине коническо-цилиндрической формы.
тело НРСу: Затвердевшая бетонная смесь с армированием в раскатанной скважине коническо-цилиндрической формы с уплотненным щебнем забоем.
тело НРСк: Комбинированная (по материалу тела) набивная свая цилиндрической формы, сформированная в раскатанной скважине, состоящая из бетонной с армированием верхней части и нижней, насыщенной щебнем, части.
раскатчик скважин (РС): Навесной рабочий орган со спиралевидной внешней поверхностью, состоящий из последовательно расположенных на общем валу хвостовика, формирующих сегментов, вытесняющих сегментов и наконечника.
спиралевидная поверхность РС: Поверхность, образованная формирующими и вытесняющими сегментами, смещенными относительно продольной оси раскатчика на определенную величину, и развернутыми в поперечной плоскости, относительно друг друга, на определенный угол.
хвостовик РС: Центрально расположенная относительно оси вращения верхняя часть РС, состоящая из центрирующего сегмента и цоколя.
цоколь РС: Стыковочный элемент конструкции РС, имеющий трехгранную, шестигранную или иную форму поперечного сечения, предназначенный для соединения раскатчика с переходной буровой штангой и вращателем установки и передачи вращения от вращателя на РС.
наконечник РС: Центрально расположенная относительно продольной оси коническая часть РС, предназначенная для обеспечения заданного направления раскатки скважины.
острие РС: Центрально расположенная часть наконечника, предназначенная для постановки РС на разбивочную ось раскатки скважины и частичного рыхления грунта в забое раскатываемой скважины.
раскатка скважины: Технологический процесс последовательного вращательно-поступательного вытеснения грунта в окружающий грунтовый массив на проектную глубину РС за счет передачи на него от установки вращения и продольного усилия подачи.
раскатанная скважина: Коническо-цилиндрическая полость в грунтовом массиве требуемого диаметра и глубины, образованная вытеснением РС грунта в окружающий скважину грунтовый массив.
грунтовый массив: Сжимаемая зона грунтового основания, превышающая размеры фундамента в плане на ≥ 0,3 b и имеющая мощность ≥ 1,5 b, где b – ширина подошвы фундамента, м;
вытеснение грунта: Процесс возрастающего перемещения грунта в около скважинный массив спиралевидной образующей поверхностью РС.
устье скважины: Верхняя часть раскатанной скважины, расположенная в зоне отметки дна котлована.
забой скважины: Нижняя часть конического участка ствола раскатанной скважины, принимаемая равной 1/2 части его длины.
ствол скважины: Раскатанная скважина, имеющая проектную глубину, диаметр и форму, сохраняющая устойчивость во времени от обрушения или оплывания до бетонирования.
уплотненный щебнем забой: Часть грунтового массива в острие раскатанной скважины, насыщенная порциями щебня путем уплотнения каждой порции раскаткой и полным продольным усилии подачи, передаваемым на РС установкой.
преобразованная щебнем часть тела НРСк: Насыщенные порциями щебня забой и часть ствола раскатанной скважины, путем уплотнения каждой порции раскаткой и полным продольным усилием подачи, передаваемым на РС установкой.
уплотненная зона: Условная граница окружающего раскатанную скважину грунтового массива, радиусом rs, м, в пределах которого плотность грунта в сухом состоянии ρds > ρd + 0,01 г/см3, где ρd – плотность грунта в сухом состоянии до раскатки скважины.
зона эффективного уплотнения грунта: Часть уплотненной зоны, радиусом rsd, м, в пределах которой ρds ≥ 1,2 ρd .
зона разуплотнения: Прилегающая к устью раскатанной скважины зона около скважинного массива, диаметром Dv, в пределах которой в процессе раскатки скважины происходит выпор грунта на поверхность, образуются и развиваются радиальные трещины.
выпор грунта: Локальный подъем дневной поверхности грунта дна котлована, прилегающей к устью раскатанной скважины, вызванный переходом уплотняемой в процессе раскатки скважины структуры грунта в зону разуплотнения.
радиальные трещины: Качественный показатель перехода структуры грунта уплотненной зоны около скважинного пространства в разуплотненное состояние, сопровождающееся образованием и развитием трещин в устье раскатанной скважины.
отказ: Условное предельное равновесие, возникающее в процессе раскатки скважины между реакцией отпора формируемой уплотненной зоны грунта и полным продольным усилием подачи, передаваемым на РС установкой.
переходная штанга: Соединительный элемент, предназначенный для передачи вращения и продольного усилия подачи от установки на РС, погружения раскатчика на проектную глубину и подъема его с глубины.
шарнирная штанга: Соединительный элемент, предназначенный для снижения влияния нагрузок, возникающих в процессе раскатки скважин, на вращатель установки.
4 Обозначения и сокращения
НРС – общее обозначение набивных свай в раскатанных скважинах;
НРСо – обычная бетонная с армированием несущая набивная свая в раскатанной скважине;
НРСу – бетонная с армированием и уплотненным щебнем забоем несущая набивная свая, выполненная в раскатанной скважине;
НРСк – бетонная с армированием и уплотненной щебнем частью ствола раскатанной скважины несущая набивная свая;
РС – общее сокращенное обозначение раскатчиков скважин;
РСу - упрощенный раскатчик скважин жесткого типа;
ρd - плотность грунта в сухом состоянии, г/см3, в естественном залегании;
ρds - плотность грунта в сухом состоянии, г/см3, в уплотненной зоне около скважинного (около свайного) пространств;
ρs - плотность частиц грунта, г/см3;
W – естественная весовая влажность грунта, д. е.;
Wo – оптимальная влажность грунта, д. е.;
Sr - коэффициент водонасыщения грунта, д. е.;
IL - показатель текучести грунта, д. е.;
d - диаметр цилиндрической части РС, м;
dn - фактический диаметр цилиндрической части НРС, м;
dr – фактический диаметр раскатанной скважины, м;
δ – величина смещения цилиндрической части РС относительно продольной оси (z) раскатчика, мм;
lk – длина конической части РС, м.
lp– длина насыщенной щебнем части раскатанной скважины, м;
Основные буквенные обозначения, используемые в настоящем стандарте, приведены в соответствующих разделах.
Наименования грунтов оснований зданий и сооружений приняты в соответствии с ГОСТ 25100.
5 Общие положения устройства фундаментов из несущих НРС
5.1 При устройстве фундаментов из несущих НРС должны соблюдаться требования настоящего стандарта, СП 48.13330.2011, СП 68.13330.2011, СНиП III-4-80 и ведомственных нормативных документов, утвержденных в порядке, установленном СНиП 1.01.01-82*.
Работы по устройству фундаментов из несущих НРС должны производиться в соответствии с утвержденной проектно-сметной и рабочей документацией, проектом производства работ (ППР), а также с технической документацией предприятий-изготовителей технологического оборудования, оснастки и установок.
5.2 Несущие НРС удачно сочетают в себе основные преимущества буронабивных, забивных и вдавливаемых висячих свай и обладают:
- меньшей материалоемкостью, трудоемкостью и энергоемкостью на единицу несущей способности сваи;
- характеризуются отсутствием вибрационного воздействия на близко расположенные здания и сооружения в процессе устройства;
- отличаются разнообразием возможных вариантов конструктивных и технологических решений устройства оснований и фундаментов.
5.3 В одинаковых инженерно-геологических условиях несущая способность НРС, при равной длине и площади поперечного сечения, близка по величине несущей способности забивной или вдавливаемой сваи и в 1,8-2,6 раза превышает несущую способность буронабивной сваи.
5.4 Несущие НРС диаметром 0,15÷0,30 м имеют оптимальную удельную несущую способность (F/A, кН/м2) при оптимальных удельных энергетических затратах (W/A, кВт/м2) на их устройство (рис. 1), где: F – несущая способность НРС, кН; А – площадь поперечного сечения сваи, м2; W – энергетические затраты на раскатку скважины, кВт/м2.

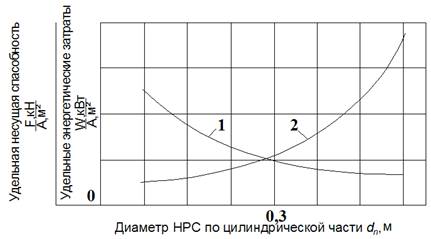

Рис. 1. Общий вид графиков зависимости: 1- F/A = f(dn); 2- W/A = f(dn).
5.5 В разделах настоящего СТО отражены основные положения технологии устройства фундаментов из несущих НРСо, НРСу и НРСк (рис. 2), изготавливаемых непосредственно на строительных площадках в грунтовых массивах естественного (природного) или искусственного сложения.

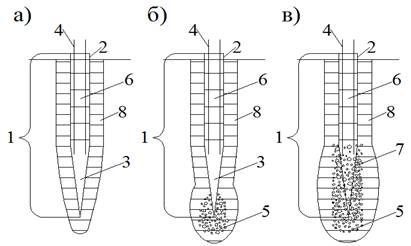

Рис. 2. Конструктивные схемы несущих НРС: 1- тело; 2- оголовок; 3- коническая часть; 4- армирование; 5- уплотненный щебнем забой скважины; 6- бетонная с армированием часть; 7- насыщенная щебнем часть; 8- уплотненная зона грунта около свайного массива.
5.6 Несущие НРС классифицируются:
1) По области применения свай: устройство фундаментов строящихся и реконструируемых сооружений; повышение несущей способности систем «основание-фундамент» аварийных сооружений; укрепление склонов и откосов естественного или искусственного сложения.
2) По форме тела свай: коническо-цилиндрические; коническо-цилиндрические с уплотненным щебнем забоем; цилиндрические с насыщенной щебнем частью ствола скважины и уплотненным щебнем забоем.

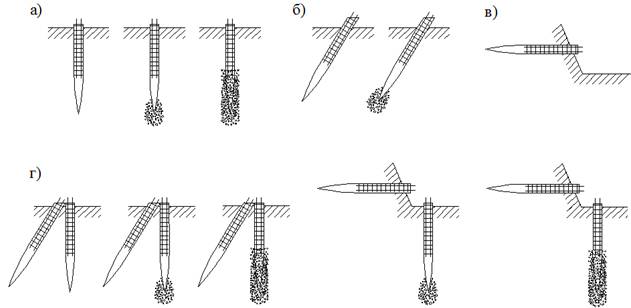

3) По материалу тела свай: бетонные с конструктивным армированием отдельными стержнями; железобетонные, армированные арматурными каркасами или стальными профилями; комбинированные (бетонно-щебенистые, железобетонно-щебенистые, бетонно-шлаковые, железобетонно-шлаковые и др.).
4) По расположению свай в грунтовом массиве (рис. 3): вертикальные; наклонные; горизонтальные; комбинированные.
Рис. 3. Схемы расположения НРС в грунтовом массиве: а) вертикальное; б) наклонное; в) горизонтальное; г) комбинированное.
5) По способу сопряжения оголовка (вступающей над поверхностью земли бетонной или железобетонной части НРС) с фундаментом (рис. 4): жесткая заделка; шарнирная заделка.
Рис. 4. Схемы заделки оголовка НРС в фундамент: а) жесткая; б, в) шарнирная; 1- фундамент; 2- оголовок сваи; 3- бетонная подготовка; 4- выпуска арматуры.
Оголовок НРС должен заделываться в фундамент после набора телом сваи прочности бетоном не менее 30% от проектной прочности.
6) По виду армирования тела сваи (рис. 5): стержневой арматурой (отдельными стержнями); арматурными каркасами; стальными профилями.
Рис. 5. Типовые схемы армирования несущих НРС: а) арматурными стержнями; б) арматурными каркасами; в) стальными профилями.
В грунтах, обладающих коррозионной агрессивностью по отношению к бетону и арматурной стали, для заполнения раскатанных скважин необходимо применять полимербетонные смеси.
Армирование раскатных скважин, заполненных полимербетонной смесью, следует выполнять стеклопластиковой, углепластиковой и др. арматурой при соответствующем обосновании необходимости ее применения в конкретных эксплуатационных условиях.
5.7 Несущая НРСо представляет собой жесткий (по отношению к окружающему ее грунтовому массиву) бетонный с армированием или железобетонный элемент (тело) требуемого диаметра и длины, имеющее жесткую или шарнирную заделку в монолитный фундамент (ростверк).
Передаваемые от фундаментов нагрузки и воздействия на несущие НРСо (см. рис. 2,а) воспринимаются:
- коническо-цилиндрической боковой поверхностью тела сваи;
- приведенной площадью подошвы тела сваи, имеющего форму расчетного цилиндра;
- вытесненными раскаткой грунтами уплотненной зоны около свайного пространства.
Несущие НРСу (см. рис.2,б) воспринимают нагрузки и воздействия:
- боковой поверхностью коническо-цилиндрического тела сваи;
- приведенной площадью подошвы тела сваи, имеющего форму расчетного цилиндра;
- уплотненным щебнем забоем раскатанной скважины, на который опирается подошва расчетного цилиндра;
- вытесненными раскаткой грунтами уплотненной зоны около свайного пространства.
Несущие НРСк (см. рис. 2,в) воспринимают нагрузки и воздействия от фундаментов:
- боковой поверхностью и площадью подошвы цилиндрической части тела сваи;
- преобразованным (насыщенным) щебнем коническо-цилиндрический участок ствола скважины, включая уплотненный щебнем забой;
- вытесненные раскаткой грунты уплотненной зоны около свайного пространства.
5.8 Обычные несущие НРСо должны изготавливаться в коническо - цилиндрических раскатанных скважинах путем их заполнения бетонной смесью с армированием и иметь соответствующую скважинам коническо-цилиндрическую форму тела.
Раскатка скважин для устройства несущих НРСо должна производиться в грунтовых массивах, сложенных однородными по виду и физико-механическим характеристикам грунтами естественного (природного) или искусственного происхождения:
- глинистыми грунтами, имеющими ρd ≤ 1,60 г/см3, Sr ≤ 0,7 и IL ≤ 0,7;
- песчаными грунтами, имеющими ρd ≤ 1,55 г/см3 и Sr ≤ 0,65.
Примечание: Значения ρd, Sr и IL в грунтовых массивах приведены до раскатки в них скважин.
В глинистых грунтах, имеющих ρd > 1,60 г/см3 и песчаных грунтах, имеющих ρd > 1,55 г/см3, для достижения проектной глубины раскатки скважин должны применяться лидерные буровые скважины диаметром dl = 0,2 - 0,5 d.
Раскатанные скважины для устройства НРСо должны сохранять устойчивость ствола не менее 4 часов, требуемых для их армирования и бетонирования.
В глинистых, песчаных и насыпных грунтах, не сохраняющих устойчивость ствола раскатанных скважин, требуемое время следует рассчитывать с учетом результатов анализа причин, вызвавших потерю устойчивости ствола, определения вида и степени потери устойчивости ствола скважины.
Основными причинами потери устойчивости ствола скважин являются:
- увеличение влажности грунтового массива из-за замачивания ливневыми, талыми или техногенными водами;
- наличие по глубине раскатки скважин линз или прослоек слабого грунта, не учтенных при проектировании НРСо;
- нарушение технологического режима раскатки скважин в процессе производства работ;
- механическое давление при раскатке близко расположенной скважины или вибрационное воздействие при уплотнении в ней бетонной смеси.
В процессе раскатки скважин и устройства НРСо следует предусматривать возможную потерю устойчивости стволом раскатанных скважин в виде обрушения или оплывания.

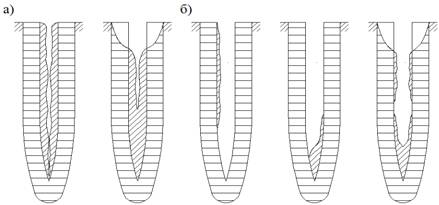

Степень потери устойчивости ствола раскатанных скважин может быть полной (рис. 6, а) и локальной (рис. 6, б).
Рис. 6. Схемы потери устойчивости ствола раскатанных скважин.
5.9 В случае полной потере устойчивости ствола раскатанных скважин необходимо применять повторную раскатку скважин полностью или частично заполненных глинистым грунтом, песчано-глинистой или глинисто-щебенистой смесью.
Возможные способы восстановления устойчивости ствола раскатанных скважин должны отрабатываться на опытных площадках.
Для восстановления ствола раскатанных скважин допускается применять грунтоцементные, грунтошлаковые или грунтошлаковые с активатором твердения смеси, а также специальные полимерные закрепляющие составы.
Восстановление проектных параметров раскатанных скважин следует выполнять с помощью следующих технологических операций (рис. 7):
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 |
