Проектирование информационных систем (стр. 6 )

С введением ГОСТ 26.003-80 и дальнейшим развитием элементной базы происходило постепенное развитие системных функций приборов с целью оснащения их выходом на стандартный интерфейс (для программного управления всеми операциями по выбору режимов работы, виду и поддиапазону измеряемой величины).

Наибольшее применение в ИВК находят цифровые вольтметры и мультиметры, а также частотомеры-периодомеры. Кроме того, выпускаются цифровые омметры, фазометры, цифровые мосты для измерения емкости и индуктивности, которые могут применяться в КПИ. Все цифровые вольтметры и мультиметры осуществляют предварительное преобразование измеряемой величины в унифицированный сигнал - напряжение постоянного тока, который затем преобразуется в цифровой код аналого-цифровыми преобразователями различного типа.

В современных КПИ находят применение средства измерений, выполненные в виде частичных блоков. По своему назначению все они выполняют функции преобразования типа аналог-аналог, т. е. на входе и на выходе этих устройств присутствуют непрерывные электрические сигналы, различающиеся видом, уровнем и спектром. Они предназначены как для автономного использования, так и в составе комплексов и систем. Частичные блоки имеют встроенное электропитание, опломбированный корпус и нормированные метрологические характеристики.

Модульные средства измерений, входящие в ИВК, предназначены для выполнения тех же функций, которые в настоящее время выполняются приборами и блоками. Все модульные средства измерений можно разделить на две группы: аналого-цифровые преобразователи (АЦП) и нормирующие преобразователи.

Применяются два типа АЦП: 1) осуществляющие преобразование постоянного напряжения, тока в код (АЦПН); 2) осуществляющие преобразование частоты, периода в код (АЦПЧ). АЦПН могут измерять мгновенное значение входной величины и среднее значение за интервал времени. АЦПН среднего значения находят наибольшее распространение при измерениях в условиях помех с частотой питающей сети. Интегрирующие АЦПН имеют высокие метрологические характеристики, в цифровых вольтметрах постоянного тока разрешающая способность достигает 0.0001%. В аппаратуре КАМАК используются модульные АЦПН с быстродействием от 200 нс до 2 с и разрядностью от 7 до 20.

Частотные аналого-цифровые преобразователи представляют собой разновидность АЦП. АЦПЧ предназначены для получения из входных аналоговых сигналов информации о частоте или периоде с последующим преобразованием в параллельный двоичный код. Существующая в настоящее время элементная база позволяет на одной-двух платах реализовать измерение частоты, периода в широком диапазоне: 0.01¸2×107 Гц - по частоте и 1×10-7¸100 с - по периоду.

Возможности программного управления и последующих вычислений дают модульным средствам преимущества (по сравнению с частотомерами в приборном исполнении) в производительности при измерении частоты на низких частотах и периода - на высоких. Границы для работы модуля в режиме измерения частоты или периода обусловливаются требуемой погрешностью измерения.

Нормирующие преобразователи в модульном исполнении по своему назначению соответствуют либо блочным измерительным преобразователям, усиливающим сигналы низкого уровня, либо блочным преобразователям, нормирующим сигналы с датчиков неэлектрических величин.

Средства выдачи непрерывных сигналов

Важнейшей составной частью ИВК является средство, позволяющее выдавать на объект испытаний непрерывный сигнал, метрологические характеристики которого (с известной, гарантируемой точностью) соответствуют коду числа, поступившему на вход этого средства из УВК через средства системного обмена.

Вначале таким сигналом являлось напряжение постоянного тока, изменяющееся в пределах ±10 В (либо в более широком диапазоне). Впоследствии развитие ИВК стимулировало разработку и освоение программируемых средств для выдачи других электрических величин: постоянного тока, сопротивления, частоты и периода колебаний, амплитудного значения синусоидального напряжения переменного тока в низкочастотном диапазоне частот. Перечисленные средства в приборном исполнении часто объединяются общим названием «калибраторы электрических сигналов», хотя употребляются также названия «многозначная мера» и «программируемый источник».

Наиболее широкое применение средства выдачи непрерывных сигналов находят в ИВК для испытаний устройств с электрическим входом и выходом, где они служат источниками для получения непосредственных воздействий на объект испытаний.

В других ИВК воздействие выдается в виде унифицированного электрического сигнала (напряжения или тока), который затем преобразуется в воздействие, имеющее другую физическую природу. Кроме того, калибраторы используются в составе некоторых ИВК в качестве средств встроенного метрологического контроля для периодической поверки основных измерительных трактов.

Основную группу модульных средств выдачи сигналов составляют цифроаналоговые преобразователи напряжения (ЦАПН). В прецизионном режиме такой ЦАП имеет 18 двоичных разрядов и время установления 100 мс, в быстродействующем - 14 двоичных разрядов при времени установления 10 мкс. Кроме ЦАПН имеются также модули для выдачи частотного сигнала.

Средства коммутации

Коммутатор является программно-управляемым устройством, позволяющим подключить любой из имеющегося набора входов или выходов объекта к средствам выдачи или измерения ИВК. В том случае, когда обеспечивается точность метрологических характеристик измеряемых или выдаваемых сигналов и погрешность, вносимая коммутатором в измеряемый или выдаваемый сигнал, может быть учтена, коммутатор называется измерительным.

В приборном исполнении в составе ИВК нашли применение измерительные коммутаторы Ф799 и Ф7078. Эти коммутаторы имеют модификации с контактными и бесконтактными коммутирующими элементами (ключами), количество которых может наращиваться ступенями за счет изменения числа частичных блоков ключей, входящих в коммутатор. В модульных ИВК коммутаторы могут присутствовать как в качестве узлов, входящих в состав функциональных модулей, так и в виде отдельных модулей.

Средства ввода-вывода дискретных сигналов

Средства ввода-вывода дискретных сигналов используются для двунаправленного обмена этими сигналами между объектом и ИВК, а также для согласования сигналов по форме и электрическим параметрам. Эти устройства выполняются в виде модулей. Появление средств ввода-вывода как самостоятельной группы обусловлено невозможностью непосредственной передачи (приема) информации из магистрали каркаса или УВК на управляемый объект из-за наличия помех, несоответствия электрических параметров магистрали и объекта по амплитуде, форме или мощности, наличия специфических требований к способам приема (передачи) данных.

Структурно эти модули состоят из двух функциональных узлов: интерфейсного и функционального преобразования. Интерфейсный узел согласует модуль с магистралью каркаса по стандартному протоколу обмена. Узел функционального преобразования (УФП) преобразует информацию, вводимую (выводимую) в магистраль (из магистрали) в сигнал, пригодный для обмена с объектом. Составной частью УФП может быть гальваническая развязка, обеспечивающая защиту объекта от помех. Наличие интерфейсного узла обязательно для любого модуля, а состав УФП меняется в зависимости от удаленности объекта от каркаса и функционального назначения модуля.

Глава 8. Средства системного обмена

Общая характеристика интерфейсов

В отечественной практике для описания совокупности схемотехнических средств и функций, обеспечивающих непосредственное взаимодействие составных элементов систем обработки данных, сетей, систем передачи данных, подсистем периферийного оборудования, используются понятия «интерфейс», «стык», «протокол».

Под стандартным интерфейсом понимается совокупность унифицированных аппаратурных, программных и конструктивных средств, необходимых для реализации взаимодействия различных функциональных элементов в автоматических системах сбора и обработки информации при условиях, предписанных стандартом и направленных на обеспечение информационной, электрической и конструктивной совместимости указанных элементов.

Понятие «стык» означает место соединения устройств передачи сигналов данных. Под понятием «протокол» понимается строго заданная процедура, или совокупность правил, регламентирующая способ выполнения определенного класса функций.

Классификация интерфейсов

Интерфейсы классифицируются по четырем основным признакам:

1) способ соединения компонентов (магистральный, радиальный, каскадный, комбинированный);

2) способ передачи информации (параллельный, последовательный);

3) принцип обмена информацией (асинхронный, синхронный);

4) режим передачи информации (двухсторонняя одновременная, двухсторонняя поочередная, односторонняя).

Более полные характеристики и классификация интерфейсов базируются на совокупности нескольких основных признаков: области распространения, или функциональном назначении; логической организации; функциональной организации; физической реализации.

В соответствии с функциональным назначением интерфейсы можно разделить на следующие основные классы:

1) системные интерфейсы ЭВМ;

2) интерфейсы сосредоточенных мультипроцессорных систем;

3) интерфейсы периферийного оборудования;

4) интерфейсы сетей передачи данных;

5) интерфейсы программно-управляемых модульных систем и приборов;

6) интерфейсы локальных вычислительных сетей;

7) интерфейсы распределенных систем общего назначения.

Системные интерфейсы

Конфигурация ИВК, средства связи измерительной и управляющей аппаратуры с ЭВМ, а также техника программного управления этой аппаратурой в значительной степени определяются тем, какой системный интерфейс используется в примененной ЭВМ. Под системным интерфейсом ЭВМ понимают весь комплекс средств сопряжения центрального процессора (ЦП), оперативной памяти (ОП) и внешних устройств (ВУ), входящих в состав ИВК. Системный интерфейс представляет собой совокупность унифицированной магистрали для передачи информации, электронных схем (служащих для согласования, преобразования и управления сигналами на магистрали), а также унифицированных алгоритмов обмена информацией между отдельными устройствами ЭВМ.

Системный интерфейс семейства машин СМ ЭВМ носит название «Общая шина» (ОШ). Системный интерфейс семейства машин «Электроника 60» идеологически схожий с ОШ, но отличается от него составом линий, сигналов и порядком их взаимодействия. МикроЭВМ семейства «Электроника» аппаратно несовместимы с машинами типа СМ.

С другой стороны, все упомянутые выше машины имеют единую систему машинных команд, единый язык программирования низкого уровня - язык Ассемблера, одинаковые принципы подсоединения и программного управления как стандартными ВУ, так и измерительной аппаратурой, входящей в состав ИВК, одни и те же ОС. Все это определяет программную совместимость рассматриваемых машин не только на уровне машинных кодов, но и на уровне структурной организации программных комплексов реального времени.

Практическое использование ЭВМ для автоматизации измерений или построения автоматизированных приборов и установок не требует детального изучения структуры и функционирования системного интерфейса. Однако представление об общих принципах и основных характеристиках системного интерфейса облегчает рассмотрение средств связи измерительной аппаратуры с ЭВМ, режимов работы и особенностей программирования этой аппаратуры, возможностей оптимизации управляющих программ.

Несмотря на разнообразие задач, решаемых ЭВМ, процессы, происходящие на системной магистрали, ограничены небольшим числом основных действий. К таким действиям можно отнести операции записи, чтения, прерывания и прямого доступа в память (рис.8.1).

Рис.8.1. Основные действия на системной магистрали

Операция чтения позволяет процессору получать необходимую для выполнения программы информацию: из ОП - код очередной команды или данные (операнды выполняемой команды); из ВУ - слово состояния ВУ или очередную порцию данных.

В процессе операции записи процессор передает в ОП результат вычислений, а в ВУ - новые значения управляющего слова или очередную порцию данных (направление передачи данных определяется относительно процессора: чтение в процессор, запись из процессора).

С помощью операции прерывания ВУ оповещает процессор о своей готовности к передаче очередной порции данных. Эта операция позволяет ВУ выполнять активную роль и создает предпосылки для оперативной обработки регистрируемых комплексом внешних событий.

Операция прямого доступа в память служит для быстрой передачи в ОП или из нее отдельных порций или массива информации под управлением не процессора, как обычно, а контроллера ВУ (контроллера прямого доступа). Использование прямого доступа существенно повышает скорость обмена информацией. Прямой доступ используется с такими стандартными ВУ, как НМД и НМЛ, а также с разнообразной измерительной и регистрирующей аппаратурой (АЦП, регистрами, запоминающими устройствами, служащими для предварительного накопления регистрируемых данных, и т. д.).

С помощью перечисленных операций реализуется все многообразие действий, выполняемых ЭВМ. Редактирование текста создаваемой программы, трансляция, выполнение вычислительной задачи, прием информации из измерительной аппаратуры, управление автоматизированной установкой - все это раскладывается на простейшие операции, прежде всего чтения и записи, а также, в случае необходимости, прерываний и прямого доступа. Быстродействие ЭВМ определяется скоростью выполнения этих элементарных операций.

Для магистральных системных интерфейсов характерны некоторые общие принципы построения. В процессе взаимодействия любых двух устройств ЭВМ одно из них обязательно выполняет активную, управляющую роль и является задатчиком, второе же оказывается управляемым, исполнительным. Чаще всего функцию задатчика выполняет процессор. Например, операции считывания из ОП очередной команды и ее операндов или записи в управляющий регистр ВУ управляющей информации, а в регистр данных ВУ очередного данного, выполняются по инициативе и под управлением ЦП, который выступает здесь в качестве задатчика. Исполнителем в первом случае является ОП, во втором - ВУ.

Внешнее устройство может стать задатчиком на ОШ в процессе выполнения операции прерывания, когда из ВУ в ЦП поступает адрес вектора прерывания. Центральный процессор здесь играет пассивную роль исполнителя. Наконец, при операциях прямого доступа задатчиком является ВУ (конкретнее, контроллер прямого доступа), а исполнителем - ОП.

Другим важным принципом, заложенным в структуру магистрального интерфейса, является принцип запроса-ответа (квитирования): каждый управляющий сигнал, посланный задатчиком, подтверждается ответным сигналом исполнителя. При отсутствии ответного сигнала исполнителя в течение заданного интервала времени (обычно 10-20 мкс, так называемый тайм-аут) задатчик фиксирует ошибку обмена (исполнитель отсутствует, неисправен, выключен) и прекращает данную операцию. Практически квитирование обычно реализуется так, как показано на рис.8.2.

Рис.8.2. Реализация квитирования

Сигнал, установленный задатчиком на какой-либо линии магистрали, распространяется по ней и через некоторое время доходит до исполнителя. Последний, получив сигнал задатчика, устанавливает на какой-то другой линии магистрали ответный сигнал, который также начинает распространяться по магистрали. Через некоторое время он доходит до задатчика, который, получив этот сигнал, и, удостоверившись тем самым в том, что исполнитель присутствует и нормально функционирует, снимает свой сигнал. Исполнитель, зафиксировав прекращение действия сигнала задатчика, снимает свой сигнал, и процесс обмена сигналами заканчивается. Такой принцип обмена сигналами позволяет выполнять операции на магистрали с максимально возможной для каждой пары задатчик-исполнитель скоростью при высокой надежности обмена.

Третья важная особенность архитектуры рассматриваемых ЭВМ заключается в идентичности подключения к системному интерфейсу всех устройств ЭВМ, включая ОП и ЦП.

В составе магистрали отсутствуют специальные линии или сигналы управления ВУ. Основным средством обмена информацией с ВУ являются упомянутые выше операции чтения и записи. Идентичность подключения к магистрали ОП и ВУ определяет возможность использования в процессе управления ВУ весь набор команд процессора: пересылки, анализа содержимого, логических и арифметических операций. Схемы связи магистрали ЭВМ с ВУ (интерфейсы ВУ) имеют в своем составе регистры, через которые и происходит передача информации. Каждому такому регистру (а число их в зависимости от сложности интерфейса может колебаться от 2 до 15-20) присваивается определенный адрес, точно так же, как и ячейкам ОП. При этом адреса регистров ВУ и ячеек ОП не перекрываются.

Системная магистраль “I/O Channel” IBM PC/AT

Системная магистраль поддерживает порты ввода-вывода (ПВВ) в диапазоне адресов от 100 до 3FF (шестнадцатеричных), 24-разрядное пространство памяти, 8- и 16-разрядные передачи данных, прерывание, каналы ПДП, генерацию тактов ожидания ВВ, регенерацию системной памяти от ЦП. Магистраль AT-bus объединяет восемь 62-контактных и шесть 36-контактных двухрядных соединителей непосредственного контактирования. Ряды 62-контактного соединителя имеют обозначения A и B, а 36-контактного - C и D. Обозначение, функциональное назначение и распределение сигналов по контактам соединителей показано в таблице 8.1.

Во время обращения к памяти или ПВВ шина адреса SA0-SA19 возбуждается в течение действия строба адреса BALE и должна быть зафиксирована в адресном регистре адресуемого модуля. Старшие разряды адреса LA17-LA23 удерживаются в цикле шины и не требуют запоминания в регистре. Сигнал SBHE возбуждается при передаче данных в старшем байте шины SD8-SD15. Сигналы SMEMR, MEMR, IOR, SMEMW, MEMW, IOW возбуждаются МП или каналом ПДП и идентифицируют соответствующую операцию памяти или ПВВ. Сигналы MEMR и MEMW возбуждаются при обращении ко всей памяти, а сигналы SMEMR и SMEMW - при обращении к младшей области памяти емкостью 1 Мбайт.

Линии MEM CS16 и I/O CS16 сигнализируют системной плате о том, что выбранный модуль памяти или ПВВ осуществляет цикл передачи 16-разрядных данных с одним тактом ожидания. Эти сигналы должны вырабатываться дешифратором старших разрядов адресов LA17-LA23.

Линия OWS используется для сообщения МП, что текущий цикл передачи выполняется без тактов ожидания. Сигнал должен вырабатываться дешифратором адреса выбранного устройства. При возникновении во время передачи на магистрали ошибки четности возбуждается линия I/O CHCK.

Для работы с низкоскоростными устройствами используется сигнал готовности I/O CHRDY, блокируя который устройство переводит МП в такты ожидания до тех пор, пока оно не будет готово передать информацию. Задержка выработки этого сигнала не должна превышать 2.5 мкс.

Линии IRQ3-IRQ15 используются для передачи запросов прерывания от портов ВВ к МП. При этом в группе высокого приоритета высший приоритет имеет IRQ9, а в группе низкого приоритета - IRQ3. Линия прерывания IRQ13 используется системной платой и не выводится на магистраль. Прерывание IRQ8 используется для генератора реального времени.

Запросы на обслуживание DRQ0-DRQ7 и сигналы линии подтверждения DACK0-DACK7 используются ПУ или МП ввода-вывода для получения ПДП или управления системой. Запрос DRQ0 имеет высший приоритет. Запрос DRQ4 используется системной платой и не выводится на магистраль. Линия T/C используется для сообщения о выполнении последнего цикла при передаче массива данных по ПДП.

Таблица8.1

Линии сигналов системной магистрали IBM PC/AT-bus

Номер контакта	Обозначение	Назначение
Передача данных
A9-A2 C11-C18 A31-A12 C8-C2 B28 C1 B12 B11 C9 C10 B8 B14 B13 D1 D2 A1 A10	SD0-SD7 SD8-SD15 SA0- SA19 LA17-LA23 BALE SBHE SMEMR SMEMW MEMR MEMW OWS IOR IOW MEM CS16 I/O CS16 I/O CHCK I/O CHRDY	Младший байт шины данных Старший байт шины данных Шина адреса Старшие разряды шины адреса Строб адреса Признак старшего байта Чтение из области младших адресов памяти Запись в область младших адресов памяти Чтение из памяти Запись в память Признак отсутствия тактов ожидания Чтение из ПВВ Запись в ПВВ Признак передачи 16-разрядных данных из памяти с одним тактом ожидания Признак передачи 16-разрядных данных из порта ВВ с одним тактом ожидания Признак ошибки четности Готовность устройства
Прерывание и управление ПДП
B25-B21 B4 D3-D7 D9, B18 B6, B16  D11, D13, D15 D8, B17, B26, B15 D10, D12 D14 D17 A11 B27	IRQ3-IRQ7 IRQ9, IRQ10-IRQ12, IRQ15, IRQ14 DRQ0-DRQ3 DRQ5-DRQ7 DACK0-DACK3 DACK5-DACK7 MASTER AEN T/C	Запросы прерывания низкого приоритета Запросы прерывания высокого приоритета Запросы ПДП высокого приоритета Запросы ПДП низкого приоритета Подтверждение захвата высокого приоритета Подтверждение захвата низкого приоритета Удержание магистрали Разрешение адреса Конец передачи
Общее управление
B30 B20 B2 B19	OSC CLK RESET DRV Refresh	Синхронизация Системный генератор Системный сброс Регенерация динамической памяти
Электропитание
B3, B29, D16 B5 B9 B7 B1, B10, B31, D18	+5 V -5 V +12 V -12 V Ground	Напряжение питания +5 В Напряжение питания -5 В Напряжение питания +12 В Напряжение питания -12 В Общий

По линиям AEN МП или другое устройство сигнализирует каналу ПДП о том, что шины адреса, данных и управления магистрали свободны и могут быть использованы для выполнения циклов передачи ПДП. Линию MASTER применяют для удержания системной магистрали МП ввода-вывода в режиме ПДП. Длительность этого сигнала не должна превышать 15 мкс, чтобы блокировка регенерации не привела к разрушению информации в динамической памяти.

Сигналы CLK и OSC - синхроимпульсы скважностью 2 и частотой соответственно 6 и 14.31818 МГц. Системный сброс RESET DRV используется для сброса и инициализации системы после выключения питания. Сигнал Refresh вырабатывается МП для инициализации цикла регенерации динамической памяти.

Сигналы на магистрали имеют уровни ТТЛ. В качестве приемников используются маломощные ТТЛШ.

Интерфейсы магистрально-модульных мультипроцессорных систем

Современные магистрально-модульные мультипроцессорные системы (ММС) базируются на интерфейсах, которые по архитектуре и функциональным возможностям значительно отличаются от системы интерфейсов ЭВМ типа «Общая шина» (первое поколение) и поэтому часто называются интерфейсами второго поколения или интерфейсными системами.

Интерфейс в системах рассматривается как способ организации средств передачи информации между отдельными подсистемами, регламентирующий дисциплину работы и эффективность функционирования системы в целом. Интерфейсы содержат несколько магистралей, часть которых обеспечивает высокое быстродействие при взаимодействии модулей внутри блоков, а другая часть - обмен информацией между блоками.

Структура ММС

Общая архитектура ММС на базе интерфейсной системы содержит (рис.8.3) несколько сегментов, каждый из которых включает одну или несколько машин, имеющих в своем составе одноплатную микроЭВМ и платы, расширяющие ее возможности и подсоединяемые посредством локальной магистрали (ЛМ).

Несколько машин, входящих в состав одного сегмента, связываются между собой по системной магистрали (СМ), выполненной в виде объединительной печатной платы. Отдельные сегменты соединяются друг с другом последовательной магистралью (ПМ) или через сегментатор (СГМ).

Основной магистралью ММС, реализующей мультипроцессорную работу и объединяющей большинство модулей сегмента, является СМ. Самой быстродействующей магистралью, используемой обычно для расширения памяти процессоров, является ЛМ. ЛМ имеет уменьшенное адресное пространство, меньшую нагрузочную способность по сравнению с СМ и может обслуживать один или два задатчика.

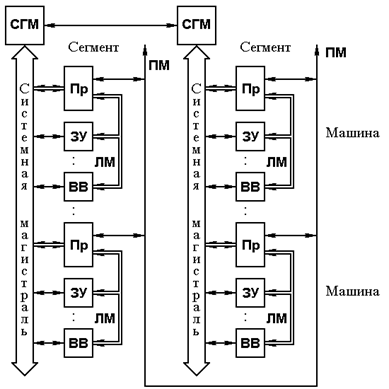

Рис.8.3. Общая архитектура ММС: Пр - процессор;

ЗУ - запоминающее устройство; ВВ - ввод-вывод

Работа магистралей основывается на принципе «задатчик-исполнитель». Несколько задатчиков используют магистрали с разделением времени в соответствии с заданным алгоритмом арбитража.

Максимальная длина СМ 50 см (число объединяемых модулей до 20), длина ЛМ - 8...12 см (число модулей до 6), длина ПМ (кабельная линия) - до 10 м.

Интерфейсы периферийного оборудования

Использование различных функциональных классов периферийных устройств, отличающихся физическими принципами работы, быстродействием, уровнями сигналов, обусловило унификацию интерфейсов ПУ соответствующих функциональных классов. Интерфейсы ПУ разделяются на две большие категории: 1) радиального и 2) магистрального подключения. В свою очередь, интерфейсы радиального и магистрального вида могут быть локального и удаленного, последовательного и параллельного подключения.

Интерфейс ИРПР

Для подключения к ЭВМ стандартного периферийного оборудования (алфавитно-цифровых терминалов, устройств печати, перфоленточных устройств ввода-вывода и др.) используется радиальный параллельный интерфейс (ИРПР).

В зависимости от типа подключаемого оборудования конкретная реализация интерфейса может иметь те или иные отличия. Этот интерфейс можно также использовать и для сопряжения с ЭВМ нестандартного измерительного или управляющего оборудования, а также для связи ЭВМ при организации двух - и многомашинных комплексов.

Функциональные характеристики ИРПР основаны на следующих принципах: метод передачи данных между источником (И) и приемником (П) не зависит от типа устройства; на передаваемые данные ограничения не накладываются.

Передача данных осуществляется между одним источником и одним приемником. Для дуплексного режима обмена требуется два сопряжения. Набор линий сопряжения приведен в таблице 8.2.

Таблица 8.2

Линии интерфейса ИРПР

Наименование	Обозначение	Направле-ние
Русское	Междунар.
Линии заземления
Экран Нуль	Э ОВ	S Z	Пассивная линия
Линии управления
Готовность источника Готовность приемника Строб источника Запрос приемника	ГИ ГП СТР ЗП	SO AO SC AC	от И к П от П к И от И к П от П к И
Линии сигнальные
Данные (20..27) * Контрольный разряд (КР) младшего байта * Данные (28..215) * КР старшего байта * Состояние приемника * Состояние источника	Д0..Д7 КР0 Д8..Д15 КР1 СП1..СП8 СИ1..СИ8	D0..D7 DP0 D8..D15 DP1 A1..A8 S1..S8	от И к П от И к П от И к П от И к П от П к И от И к П
Примечание. *  Эти линии необязательны и в сопряжении могут отсутствовать

Линия Э служит для защиты от помех сигналов управления и передаваемых данных. Линия соединяется с металлическим корпусом устройства, подключенным к общей земле.

Линия ОВ подсоединяется к точке, принятой в данном устройстве за нулевую и изолированной от металлического корпуса.

Линия ГИ (готовность источника)

Логическая «1» на линии ГИ означает, что источник работоспособен и готов к передаче информации под управлением сигналов СТР и ЗП. Логический «0» на линии ГИ означает, что источник не работоспособен и состояние других линий должно игнорироваться приемником. Сигнал ГИ не зависит от состояния сигнала ГП.

Линия ГП (готовность приемника)

Логическая «1» на линии ГП означает, что приемник работоспособен и готов к приему информации под управлением сигналов СТР и ЗП. Логический «0» на линии ГП означает, что приемник не работоспособен и состояние других линий должно игнорироваться источником. Сигнал ГП не зависит от состояния сигнала ГИ.

Линия СТР (строб источника)

Логическая «1» на линии СТР означает, что на линиях данных комбинация сигналов действительная при логической «1» на линии ЗП. Логический «0» на линии СТР означает, что на линиях данных комбинация сигналов может быть недействительной.

Сигнал СТР может перейти из логического «0» в логическую «1» лишь после того, как сигнал ЗП перешел в логическую «1». Сигнал СТР может перейти из логической «1» в логический «0» лишь после того, как сигнал ЗП перешел в логический «0».

Линия ЗП (запрос приемника)

Логическая «1» на линии ЗП означает, что приемник запрашивает новую информацию от источника. Логический «0» на линии ЗП означает, что приемник не готов к приему нового сигнала, но принял предыдущий символ, если он был.
