Материал к 7-му заданию для участников геологической школы
Тема: Геологическая практика (экскурсия, поход).
Мы начинаем готовиться к геологической практике. Практика пройдёт во время экскурсии на геологический объект – Рождественский карьер в Ленинском районе.
Время проведения: 28 апреля 2013 г. Общий сбор участников экскурсии в 10.00 на остановке «Улица Мосина» она же «ДК ТОЗ», с той стороны как ехать в Заречье. Большая просьба сделать заявку на эту экскурсию на E-mail: *****@***ru
Добраться руководителям самостоятельно до п. Рождественский из Тулы можно городским автобусом № 44 или с автостанции «Заречье» проходящими через п. Рождественский автобусами. (Проезд в один конец до 20 рублей).
Заочное знакомство с геологическим объектом.
№ п/п | Вид объекта | Место расположе-ние объек-та, ближай-шие насе-ленные пункты | Ведутся ли работы? Что добывается? | Геологичес-кий возраст слоев | Глубина вскрытых пород или высота (гор, обрывов) | Находки на объекте | |
Геологические | Палеонтологические | ||||||
1. | Рождест-венский карьер | Посёлок Рождественский | Не рабочий | Каменноугольный. четвертичный | 10-30 м | Известняк, кальциты, арагониты, кварциты, кремни | Брахиоподы, кораллы, моллюски, иглокожие |

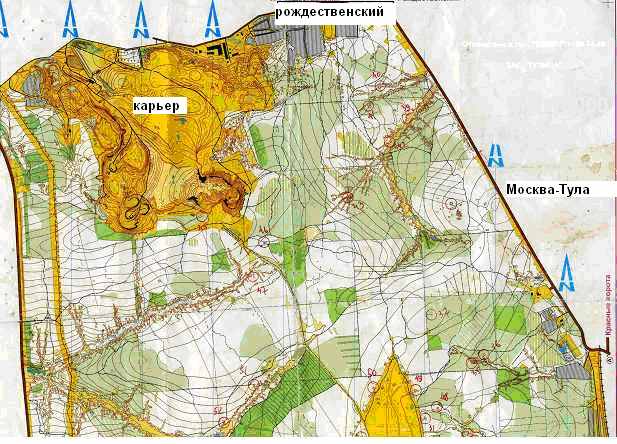

Место расположения Рождественского карьера на карте

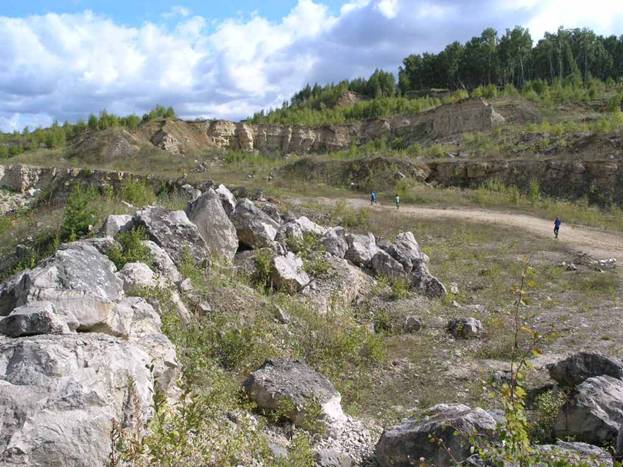

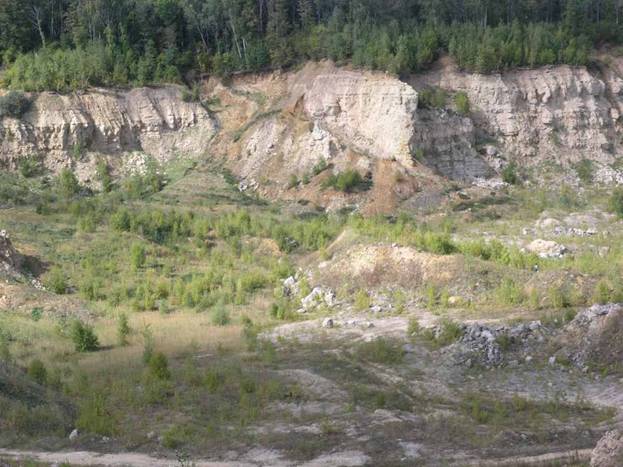

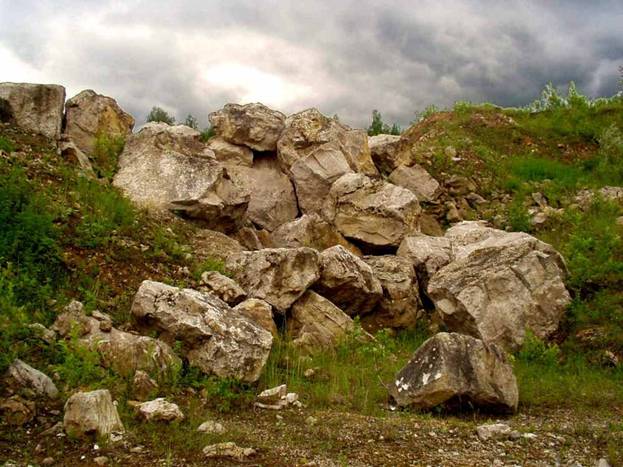

А так Рождественский карьер выглядит на фотографиях

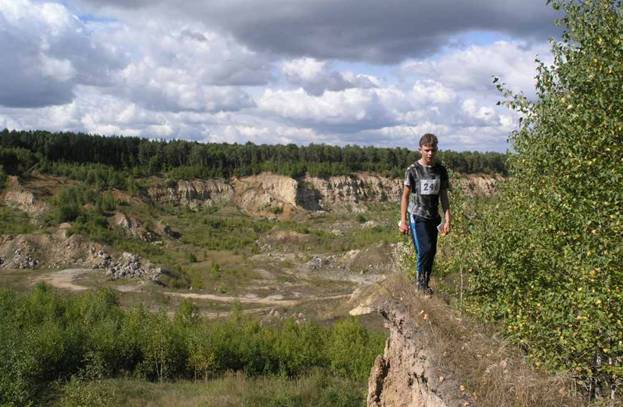

Так ходить в карьере нельзя! А почему?
Что будет во время геологической практики?
1. Знакомство с правилами поведения и техникой безопасности во время полевой практики.
- Безопасность при сборе образцов и при передвижении по склонам обнажений и в карьерах.
- Безопасность при работе инструментами, откалывающими породу, молотком и зубилом.
2. Работа с картой местности.
- Чтение топографической карты.
- Ориентирование на местности по карте.
- Прокладка геологического маршрута.
- Составление абриса местности.
3. Работа на обнажении.
- Измерение мощности пластов и элементов их залегания.
- Описание и зарисовка обнажения.
- Зарисовка и описание форм залегания горных пород.
- Сбор и отбор образцов.
4. Обучение работе геологическими инструментами, приборами и др. подсобными материалами.
- Геологический молоток, зубила.
- Горный компас. Измерение элементов залегания пластов горных пород.
- Ручная лупа, измерительная лента.
5. Сбор геологических образцов для будущей геологической коллекции.
- Требования, предъявляемые к образцам.
- Сбор образцов, маркировка, упаковка, перенос и хранение.
Что надо взять с собой?
- Молоток, чтобы колоть камни.
- Очки для защиты глаз.
- Перчатки (можно садовые).
- Упаковочные материалы: газеты, мешочки матерчатые и полиэтиленовые, коробочки и др.
- Рюкзак (или сумка с ремнём на плече) для сбора образцов.
Полевой дневник.
- Записная книжка, простой карандаш, шариковая ручка.
Фотоаппарат.
Как экипироваться?
Требования к обуви и одежде для полевой практики.
- Обувь на твёрдой подошве (лучше туристские ботинки, можно кроссовки, но полностью кожаные, или полусапоги резиновые). Можно на месте переобуться.
- Брюки х/б, чтобы не бояться испачкать в глине. (Небольшую одёжную щётку)
- Свитер на молнии.
- Куртку-ветровку.
- Кепку.
- Дождевик (кусок полиэтилена)
Питание в походных условиях.
- Бутерброды, чай в термосе (или 1-1,5 л питьевой воды в бутылке).
Первая доврачебная помощь.
- Бинт.
Материалы для чтения
ГЕОЛОГ
Геолог - профессия людей, изучающих строение Земли, ищущих полезные ископаемые (http://*****).
Геологи много времени проводят в экспедициях, где собирают образцы пород, ищут и наносят на карты залежи ценных пород, драгоценных камней, золота, нефти. Изучают геологические процессы: землетрясения и извержения вулканов.
Поэтому работать им приходится в совершенно некомфортабельных условиях - пешком проходить сотни километров в безлюдных местах, лазать по горам, пробираться по болотам... В жару, в холод, в дождь...
Главный инструмент геолога – молоток. Головка геологического молотка имеет специальную плоскую грань для откалывания образцов горных пород и клиновидный кончик, который просовывают в промежутки между кусками породы, чтобы их раздвинуть. Настоящий геологический молоток делают цельнометаллическим, понятно почему!

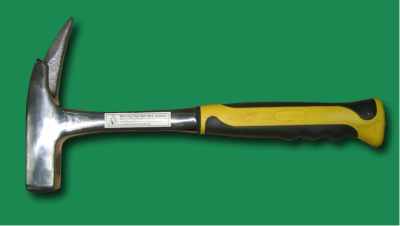

Вид современного геологического молотка.
Для обычной работы, как рекомендовал (http://tyr-zo. *****), молоток должен быть таких размеров: длина головки 11 —12 см, ширина бойка 2,5—3 см, вес без рукоятки 500—600 г. Чтобы отбивать более свежие образцы твердых пород, иногда с собой возят тяжелые запасные молотки весом до 1,5—2 кг или даже тяжелую кувалду в 3—4 кг. Рукоятка молотка должна быть без сучков, из твердого сухого дерева — ясеня, кизила, дикой груши; березовые слабее, дубовые хрупки; хвойные деревья непригодны. Насаживают молоток на сухую, хорошо выстроганную рукоятку. Если молоток имеет достаточно широкое отверстие, рукоятка выстругивается так, чтобы она проходила через отверстие и задерживалась своим более широким верхним концом. Длина рукоятки среднего молотка 45—50 см, на ней полезно нанести деления (тонкие насечки) для измерения мощности пластов (через каждые 5 или 10 см). Для расчистки и вскрытия наносов пользуются кайлой и саперной лопатой. При сборе окаменелостей и минералов нужно зубило среднего размера.
Горный (геологический) (http://geoschool. *****) компас такой же жизненно необходимый инструмент в полевой работе геолога, как и молоток. С помощью геологического компаса проводят ориентирование на местности, привязку точек маршрута, обнажений и т. д. и измерение элементов залегания слоев горных пород.
Геологический компас устроен на порядок сложнее обычного туристического. Его отличают наличие клинометра (устройства для измерения вертикальных углов) и иная градуировка лимба (круговой градусной шкалы). Лимб геологического компаса размечен не против, а по часовой стрелке, т. е. запад и восток на нем поменяны местами. Это связано с другой, по сравнению с туристическими компасами, системой определения азимута. Лимб компаса неподвижен, и сторону компаса с отметкой "С" или "0" называют северной.

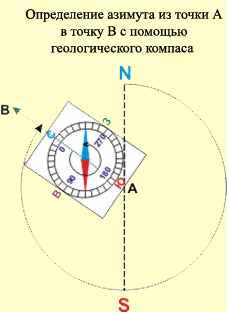

Измерение азимута на объект
Для измерения азимута на определенную точку, северную сторону компаса направлют на объект (у большинства современных моделей есть дополнительные прицельные приспособления для более точного наведения на объект), приводят компас в горизонтальное положение с помощью уровня (воздушный шарик в этом положении должен занимать центральное положение), разориетируют (отпускают из фиксированного положения) магнитную стрелку с помощью соответствующей кнопки, после успокоения стрелки снимают отсчет. Азимутом на объект будет тот отсчет по лимбу, на который указывает северный конец стрелки. На отсчет соответствующий обратному азимуту (с объекта на точку, в которой вы находитесь) будет указывать южный конец стрелки.
В общем случае полученный азимут будет магнитным. В современный моделях горных компасов часто присутствует специальный винт, с помощью которого лимб может быть повернут на величину магнитного склонения для получения значения истинного азимута сразу.
Часто, при наведении компаса на объект, его держат на уровне глаз, и не видят при этом стрелки и лимба. Для того, чтобы избежать этого, многие компаса снабжены зеркальцем, повернув которое на определенный угол, можно видеть и шкалу, и объект одновременно. После того, как стрелка успокоилась, рекомендуется зафиксировать ее и снять отсчет с уже неподвижной стрелки.
При измерении любого азимута северный конец компаса ВСЕГДА направляют на объект, либо по направлению измеряемого направления. Для запоминания есть даже полушутливая формулировка "мордой по норду".

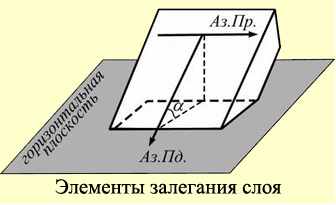

Элементы залегания слоев горных пород
Элементами залегания слоя называются параметры, однозначно определяющие положения слоя в пространстве. Это линия падения, угол падения и линия простирания.
Линия простирания - это любая горизонтальная линия, проведенная на поверхности напластования слоя.
Линия падения - линия на поверхности напластования, имеющая наибольший угол наклона к горизонтальной плоскости из всех линий, которые можно провести на поверхности пласта. Она всегда перпендикулярна к линии простирания и направлена в сторону погружения пласта.
Угол падения - двугранный угол между плоскостью слоя и горизонтальной плоскостью (угол между линией падения и проекцией ее на горизонтальную поверхность).
Азимут простирания измеряют по той же схеме, что и азимут на объект, прикладывая западную или восточную сторону компаса, приведенного в горизонтальное положение, к поверхности напластования слоя. Отсчет может быть снят как по северному, так и по южному концу стрелки, ведь слой простирается в обе стороны. Полученное значение записывают в полевой дневник, проставляя румб, и не ставя значок градуса: Аз. пр. СВ 45.
Далее определяют направление линии падения слоя. Для этого можно взять воду или сыпучее вещество и налить (насыпать) на поверхность напластования. Очевидно, что вода потечет вниз по линии падения, имеющей максимальный наклон. Также можно использовать и сам компас: отпустить из фиксированного положения отвес клинометра (соответствующая кнопка обычно находится на нижней стороне компаса), приложить компас к пласту так, чтобы клинометр оказался снизу компаса, и повращать компас в таком положении. Линия, на которой будет получен максимальный угол по клинометру, и будет являться линией падения.
При определении азимута падения компас прикладывают в горизонтальном положении к поверхности напластования слоя таким образом, чтобы северный конец компаса был направлен в сторону падения. Отсчет берется также по северному концу стрелки. Значение записывается в полевой дневник аналогично азимуту простирания, но добавляется значение угла падения: Аз. пд. СЗ 315 17, или Аз. пд. СЗ 315 уг. пд. 17.
Угол падения измеряется с помощью клинометра. Компас прикладывается к линии падения клинометром вниз, отвес клинометра отпускают из фиксированного положения, и снимают отсчет по специальной шкале, проградуированной по 90 градусов в обе стороны.
Важно! Т. к. линии падения и простирания перпендикулярны между собой, азимут простирания можно не измерять во всех случаях, кроме вертикального залегания слоев, а определять прибавляя или вычитая 90 градусов к азимуту падения. В случае вертикального залегания, напротив, не измеряется азимут падения, т. к. не несет никакой информации.
Кроме молотка и компаса в число необходимого снаряжения геолога входят, как указывал (http://tyr-zo. *****),) рулетки. Применяются маленькие, двухметровые, которые можно носить постоянно с собой, и 10—20-метровые.
Соляная кислота в флаконе с притертой пробкой, который хранится в деревянном или пластмассовом футляре, нужна для определения карбонатных пород. Пользуются 10%-ным раствором соляной кислоты или, если ее нет, уксусной;
Обязательна карманная лупа с увеличением до пяти раз для рассматривания горных пород и минералов.
Для определения черты минералов желательна фарфоровая пластинка с неглазурованной поверхностью.
Для записи полевых наблюдений обязательна записная (полевая) книжка в матерчатом, не линяющем от воды переплете (с ушком для карандаша) около 9—10 см ширины и 12— 14 см длины или пикетажная продолговатая книжка несколько большего размера.
Для записи в полевой книжке используют карандаши — простые, черные, № 2 или мягкие (М). Более мягкие хороши для записей во время дождя.
Записи (http://geoschool. *****) должны производиться тонким простым карандашом (лучше мягким), допускаются записи и шариковой ручкой. Использование химических карандашей, чернил, фломастеров и т. д. запрещено. Причин этому две: во-первых, карандашные записи и рисунки легко «редактируются» с помощью ластика, следовательно, вся полевая документация выглядит аккуратно, особенно это относится к картам. Во-вторых, работа геолога нередко сопряжена с ненастными погодными условиями (дождь, снег и т. д.) и разного рода неожиданностями (падение в воду, переправа вброд и т. д.), при ведении записей карандашом или шариковой ручкой они не растекаются и хорошо сохраняются после высушивания.
При отборе образцов в поле используются заранее заготовленные бланки этикеток или просто листки бумаги.
Для упаковки образцов используют мешочки плотные (из тика или другой плотной ткани) размером 13 х 17 см с пришитыми постоянными завязками из тесемок или очень крепкого шпагата.
Если образцы упаковываются не для длительного хранения и перевозки, можно использовать упаковочный материал. Для песков, глин и других рыхлых пород нужны мешочки из более тонкой материи и меньшего размера (около 7 х 12 см), без номеров. Оберточной бумаги необходимо приблизительно по одному листу 30 х 40 см (четверть двойного газетного листа) на образец среднего размера и еще 25—50% запаса. Для упаковки нежных образцов нужны вата, коробки, пробирки с пробками (годятся коробки от консервов и от спичек). Собранные во время работы образцы носят в рюкзаке или сумке. В последнее время для упаковки образцов используют полиэтиленовые мешки различного размера. На один образец используют 2 мешка. Этикетку закладывают между мешками. Образец плотно завязывают.
Дополнительно на эту тему читайте:
Методическое пособие по геологической съемке масштаба 1:50000. Вып. 14. Геологическая документация при геологосъемочных и поисковых работах. Л.: Недра, 19с.
и др. Воспитание геологией. Челябинск: АТОКСО. 19с.
Полевая геология. Справочное руководство. Л.: Недра, 1989. Кнс.
Руководство по геологической практике. М.: МГУ, 19с.
Руководство по учебной геологической практике в Крыму. Том 1. М.: Недра, 19с.
БожкоН. А., БрянцеваН. В.,и др. Руководство по первой Крымской геологической практике. М.: МГУ, 20с.
Дополнительная информация
Зарисовки и фотографирование
При работе на обнажении геолог обычно проводит зарисовки геологических объектов. Может ли фотографирование заменить зарисовку геологического объекта? http://avspir. narod
Рисунки и фотографии являются необходимой составной частью документов при геологических наблюдениях.
Рисунки и фотографии объективно передают все детали изучаемого геологического объекта. Поэтому фотографирование и зарисовки желательно проводить всем исследователям систематически. Чтобы рисунок или фотография обладали всеми свойствами документа-носителя объективной информации, они должны иметь:
1. точную топографическую привязку,
2. ориентировку плоскости рисунка или фотографии,
3. масштаб линейный и числовой;
4. заголовок;
5. пояснительные надписи;
6. указания на авторство рисунка или фотографии, если они не приводятся в дневнике или журнале.
Следует иметь в виду, что фотография и рисунок не могут заменить друг друга, так как несут различную смысловую нагрузку: фотоаппарат фиксирует как общий план, так и все детали, в том числе и второстепенные. Зарисовка же показывает только наиболее нужные детали объекта наблюдения (обнажение или часть его, отдельные формы рельефа и т. д.).
Документация геологических обнажений
http://popovgeo. *****
Правила описания обнажения
Описание естественных коренных обнажений проводится во время маршрутов и как специальное изучение отдельных важных обнажений, наблюдения на которых позволяют решать принципиальные вопросы геологического изучения района.
Описание обнажений включает следующие операции:
- привязка обнажения к местности;
- осмотр обнажения;
- зарисовка и (или) фотографирование;
- описание обнажения и отбор образцов и проб.
Эти операции могут различным образом сочетаться при описании обнажений разного размера.
При описании обнажений небольших размеров (до 15—20 м) привязка обнажения к местности осуществляется в ходе маршрута, при котором оно было выявлено.
Осмотр обнажения начинается с определения его положения в рельефе (у подножия склона, на склоне, на водоразделе, в русле реки и т. п.) и оценки того, что оно действительно представляет коренной выход, а не оползень, отдельную скатившуюся глыбу и т. п. Эта оценка отражается словами «в коренном выходе», «в коренном залегании» и т. п. В процессе общего осмотра выясняются характер слагающих пород, условия их залегания и взаимоотношения; предварительно намечаются места отбора образцов и проб (они могут отбираться и на стадии осмотра).
Описание обнажения проводится по-разному в зависимости от строения наблюдаемых образований.
Стратифицированные отложения, сложенные чередованием пластов различных пород, описываются послойно снизу вверх. Если обнажение сложено переслаиванием однообразных пород, описание может даваться в обобщенном виде. Обнажения, сложенные одной породой, описываются в целом.
Что такое привязка обнажения?
Привязка обнажения – определение его положения по отношению к имеющимся на местности ориентирам. Для приблизительной ориентировки обычно используют прямые и обратные засечки горным компасом. Положение обнажения фиксируется на рабочей топографической карте и схеме геологического маршрута в полевой книжке. Рекомендуется привязка с использованием приборов спутниковой навигации (GPS); последний способ более предпочтителен, поскольку обеспечивает не только высокую точность, но и позволяет непосредственно из памяти прибора, подключенного к компьютеру, выносить положение точек на топографическую (геологическую или иную) карту, создавая карту фактического материал.
7-е задание для участников геологической школы
Разработайте правила поведения на карьерах и на обнажениях по вопросам.
Срок выполнения до 15 апреля 2013 года
1. Почему нельзя без разрешения находиться в рабочем карьере? Кто может это разрешение дать?
2. Что может угрожать безопасности в карьере? Для чего надо осмотреться, придя на карьер или находясь около обнажения горных пород?
3. Какая роль отводится руководителю группы при нахождении на геологическом объекте?
4. Как надо ходить по крупным камням?
5. Почему нельзя прыгать и бегать на склоне (даже пологом)?
6. Почему надо подниматься и спускаться группе геологов по склону цепочкой наискось (траверсом)?
7. Почему нельзя бросать и отваливать камни со склона? Что надо делать, если камень непроизвольно стал катиться по склону при Вашем движении?
8. Почему нельзя стоять, сидеть на обрыве и под обрывами и нависающими карнизами?
9. Чего надо остерегаться при разбивании молотком горной породы? Что для безопасности надо сделать?
10. Чем опасны выходы грунтовых вод в глинистых и песчаных местах карьеров?
