Схема теплоснабжения МО «Оранжерейнинский сельсовет» до 2027 года (стр. 2 )

Таблица Планируемых объемов потребления тепловой энергии (мощности), теплоносителя с 2013 по 2017г. (взято по аналогу 2012г.)

	2013	2014	2015	2016	2017
Выработка (Гкал)	5506	5506	5506	5506	5506
Отпущено в т/сеть (Гкал)	5313	5313	5313	5313	5313
Бюджетный фонд (Гкал)	2100	2100	2100	2100	2100
Население (Гкал)	3113	3113	3113	3113	3113
Прочие (Гкал)	100	100	100	100	100

Потребление тепловой энергии (мощности) и теплоносителя объектами, расположенными в производственных зонах не рассматривается, так как в настоящее время отсутствуют перспективы развития предприятиями занимающиеся переработкой рыбо - и морепродуктов деликатесы» рыбокомбинат», находящихся в частной собственности.

Раздел 2 "Перспективные балансы располагаемой тепловой мощности источников тепловой энергии и тепловой нагрузки потребителей".

а) Расчетным комплексом был определен радиус эффективного теплоснабжения исходя из условия, при которых подключение новых или увеличивающих тепловую нагрузку установок к системе теплоснабжения нецелесообразно вследствие увеличения совокупных расходов в указанной системе на единицу тепловой мощности, определяемый для зоны котельной жилого фонда.

Расчет радиуса теплоснабжения:

Наименование источника	S удел. Стоимость тепловой сети руб/м2	В среднее число абонентов на 1км2.	ΔТ-температурный перепад	П-теплоплотность Р-на Гкал/ч км2	R оптим км.
Котельная жилого фонда	37146	40	25	2,511	0,65
Котельная больничного комплекса	51658	3	25	0,260	0,27

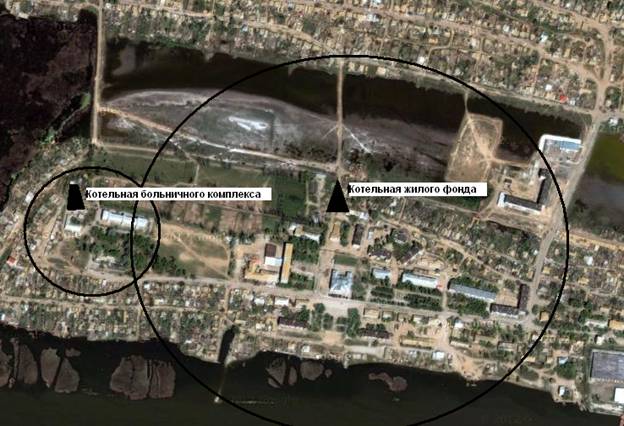

Средний радиус теплоснабжения:

От котельной жилого фонда

Rфак макс=0,67 км.

Результаты расчетов показали, что оптимальный радиус теплоснабжения от котельной жилого фонда практически совпадает с радиусом фактически максимальным, что обеспечивает равномерность распределения тепловых нагрузок.

От котельной больничного комплекса

Rфак макс =0,108 км.

Результаты расчетов показали, что оптимальный радиус теплоснабжения от котельной больничного комплекса значительно больше по сравнению с радиусом фактически максимальным что говорит о неэффективном использовании имеющееся возможности при распределения тепловых нагрузок.

В связи с отсутствием многоквартирных жилых домов и объектов социальной сферы, которые в настоящее время не подключены к централизованному отоплению и находились бы в радиусе действия тепловых сетей от котельной жилого фонда, расширение радиуса действия вышесказанной котельной считается нецелесообразным.

В дальнейшем приведен расчет перевода тепловой нагрузки с котельной больничного комплекса на котельную жилого фонда.

б) Перспективные балансы тепловой мощности и тепловой нагрузки в каждой системе теплоснабжения и зоне действия источников тепловой энергии определяют.

Существующие значения установленной тепловой мощности основного оборудования источника тепловой энергии;

Котельная жилого фонда- 3,75 Гкал/ч;

Котельная больничного комплекса - 0,63Гкал/ч;

Перспективные значения установленной тепловой мощности основного оборудования источника тепловой энергии;

Котельная жилого фонда- 3,75 Гкал/ч;

Котельная больничного комплекса - 0,63Гкал/ч;

Увеличение установленной тепловой мощности основного оборудования котельной жилого фонда и больничного комплекса не планируется по причине отсутствие перспектив на подключение к тепловым сетям новых потребителей.

Балансы тепловой мощности и тепловых нагрузок в сетевой воде в зонах действия источников тепла показаны в таблице №1.2. Приложения №9.

По существующим и перспективным тепловым нагрузкам технические ограничения на использование установленной тепловой мощности и значения располагаемой мощности основного оборудования источников тепловой энергии информация отсутствует;

Существующие и перспективные затраты тепловой мощности на собственные и хозяйственные нужды источников тепловой энергии;

Существующие затраты тепловой мощности на собственные и хозяйственные нужды источников тепловой энергии.

Котельная жилого фонда- 0,008 Гкал/ч

Котельная больничного комплекса - 0,003Гкал/ч

Перспективные затраты тепловой мощности на собственные и хозяйственные нужды источников тепловой энергии.

Котельная жилого фонда- 0,008 Гкал/ч

Котельная больничного комплекса - 0,003Гкал/ч

Значения существующей и перспективной тепловой мощности источников тепловой энергии нетто составят Qнетто;

Котельная жилого фонда- 3,742 Гкал/ч

Котельная больничного комплекса - 0,627 Гкал/ч

Расчетные значения существующих и перспективных потерь тепловой энергии при ее передаче по тепловым сетям, с учетом доведения тепловых потерь в тепловых сетях до нормативных значений.

Котельная жилого фонда- 0,55802 Гкал/ч

Котельная больничного комплекса - 0,02129 Гкал/ч

Значения существующей резервной тепловой мощности источников теплоснабжения определяем исходя из формулы Qр=Qнетто-Qпот-Qпотерь

Котельная жилого фонда- 3,742-0,55802-2,511=0,67 Гкал/ч

Котельная больничного комплекса - 0,627-0,02129-0,260=0,346 Гкал/ч

Значения перспективной резервной тепловой мощности источников теплоснабжения без их реконструкции с увеличением тепловой мощности и с учетом отсутствия перспективных переключений.

Котельная жилого фонда - 0,67 Гкал/ч

Котельная больничного комплекса - 0,346 Гкал/ч

Значения существующей тепловой нагрузки потребителей на отопление согласно расчетной схемы теплоснабжения с. Оранжереи,

Котельная жилого фонда- 2,511 Гкал/ч

Котельная больничного комплекса - 0,260 Гкал/ч

Значения перспективной тепловой нагрузки потребителей принимая во внимание отсутствия перспективного подключения к существующим тепловым сетям.

Котельная жилого фонда- 2,511 Гкал/ч

Котельная больничного комплекса - 0,260 Гкал/ч

Балансы тепловой мощности и тепловых нагрузок в сетевой воде в зонах действия источников Тепла приведены в таблице 1.1.

Раздел 3 "Перспективные балансы теплоносителя"

Котельные с. Оранжереи работают по закрытой схеме теплоснабжения, т. е. без открытого разбора ГВС на бытовые нужды.

В настоящее время подпитка осуществляется из хоз-бытового водопровода с. Оранжереи.

Фактически подпитка тепловой сети обусловливается нормативными утечками теплоносителя из тепловых сетей и теплопотребляющих установок потребителей.

В соответствии со СНиП «Тепловые сети» (п.6.17) аварийная подпитка в количестве 2 % от объема воды в тепловых сетях и присоединенных к ним систем теплопотребления осуществляется химически не обработанной и недеаэрированной водой.

С учетом расчетной схемы теплоснабжения годовой объем подпитки тепловой сети от котельной жилого фонда должен быть следующей:

Теплоноситель	2013	2014	2015	2016	2017	2022	2027
Потери в т. сети м3	1286	1286	1286	1286	1286	1286	1286
Собст ну. кот.	237	237	237	237	237	237	237
На ремонт	150	150	150	150	150	150	150

Раздел 4 "Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии"

В ближайшей перспективе на 15 лет строительство новых объектов жилищного и производственного сектора на территории МО «Оранжерейнинский сельсовет» не планируется.

Но анализируя сложившуюся ситуацию с теплоснабжением с. Оранжереи в настоящее время можно сделать несколько выводов по реконструкции существующей котельной.

В связи с низкой надежностью оборудования котельной жилого фонда, а также с малым запасом располагаемой мощности менее 18,5% от установленной мощности котельной жилого фонда предлагается заменить существующую котельную на котельную блочного типа.

Ориентировочная стоимость котельной блочного типа составит 11мил. руб.

Технические характеристики типовой котельной.

	Наименование параметра		Значение
	Тепловая мощность, МВт		4.8 МВт
	Тепловая нагрузка на отопление и вентиляцию, кВт		4200 кВт
	Тепловая нагрузка на горячее водоснабжение, кВт		600 кВт  (отсутствует)
	Вид теплоносителя		Умягченная вода
	Вид топлива		Газ природный
	Давление газа на входе в котельную, МПа		0,6 МПа
	Максимальный расход природного газа, м3/час		561 м3/час
	Диапазон поддержания температуры теплоносителя на выходе котлов, С		+70…+95 С
	Максимальное рабочее давление воды на выходе из котельной, МПа		0,6 МПа
	Максимальная потребляемая Эл. Мощность, кВт		68,862 кВт
	Категория и группа взрывопожарной опасности		Г II (СНиП II-35-76), В-1А(ПУЭ)
	Срок службы, лет		15 лет
	Степень огнестойкости блок-модуля		IV
	Габаритные размеры, не более, м
	длина		9
	ширина		11,8
	высота		3,2
	Вес котельной, не более, кг.		48 000кг.

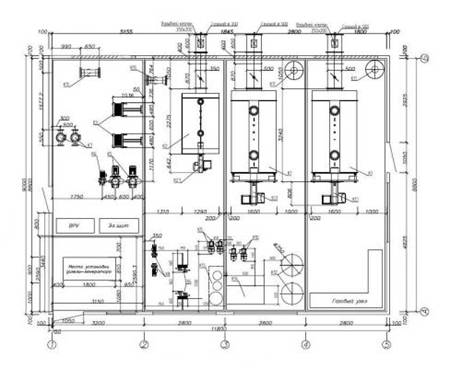

Тепломеханика

Для покрытия тепловой нагрузки в котельной установлены два стальных водогрейных котла цилиндрического типа BISON NO 2000 и один котел BISON NO 870, КПД-92,22% при нагрузке 100%.

Теплообменное оборудование:

Тепловая схема котельной – двухконтурная.
Приготовление горячей воды системы отопления производится в двух теплообменниках “АНВИТЕК”, по 50% мощности системы отопления, установленных внутри котельной.
Приготовление горячей воды системы ГВС производится в двух взаимно резервируюмых теплообменниках “АНВИТЕК”, установленных внутри котельной.

Насосное оборудование:

- для циркуляции сетевой воды в котловом контуре котельной в отопительный период предусмотрены к установке насосы СМ 150-955/A/BAQE/5,5 (“DAB” Италия) c G=165,4 м3/ч, H=18 м. в.ст., N=5,5кВт (1-рабочий, 1-резервный);
- для циркуляции сетевой воды в контуре тепловых сетей потребителя предусмотрены к установке насосы СР /A/BAQE/18,5 (“DAB” Италия) c G=144,7 м3/ч, H=30 м. в.ст., N=18,5кВт (1-рабочий, 1-резервный);

 - для заполнения бака запаса воды и поддержания давления в установке умягчения воды предусмотрены к установке насосы CHIU 2-40 («Grundfos», Германия) c G=2 м3/ч, H=30 м. в.ст., N=0,64кВт (1-рабочий, 1-резервный)
- для подпитки тепловой сети и внутреннего контура котельной предусмотрены к установке подпиточные насосы CHIU 2-40 («Grundfos», Германия) c G=2 м3/ч, H=30 м. в.ст., N=0,64кВт (1-рабочий, 1-резервный)
- для подачи и циркуляции горячей воды в систему ГВС потребителя приняты к установке насосы ТР 40-190/2 («Grundfos», Германия) c G=9,4 м3/ч, H=15 м. в.ст., N=0,75 кВт (1-рабочий, 1-резервный).

Водоподготовка:
Для обработки подпиточной воды системы теплоснабжения принята к установке автоматическая система умягчения воды и удаления растворенного железа непрерывного действия серии KFS/KWS 200 ТА, сервисный поток G=1,7м3/ч.

Регулирование:
Регулирование температуры теплоносителя на нужды отопления осуществляется автоматически по погодозависимому графику, путем смешивания объемов сетевой воды на входе в нагревающую сторону теплообменников и обратного трубопровода нагревающей стороны теплообменников.

Учет теплоносителя:

Измерение и регистрация параметров осуществляется теплосчётчиком типа ТЭМ-104 Ду-100 c преобразователями расхода, устанавливаемыми на подающем и обратном трубопроводах системы отопления потребителя. Диапазоны измерения расходов в каналах ППР-1, ППР-2 (0,75-300,0 м3/ч).

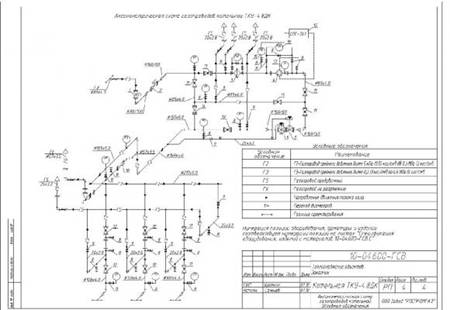

Газоснабжение и газовое оборудование

 Топливом для котельной служит природный газ по ГОСТ 5542-87. На вводе в котельную установлен термозапорный клапан КТЗ, который предназначен для автоматического перекрытия газовой магистрали при достижении температуры в помещении котельной свыше 72˚С.
В котельной установлен нормально-закрытый быстродействующий электромагнитный запорный клапан с ручным взводом, срабатывающий на отключение при сигналах:

 - давление газа минимум,
 - давление газа максимум,
 - СОмах.,
 - СН4,
 - пожар,
 - отключение электроэнергии.
Для снижения давления газа до допустимых значений по паспорту горелок, в котельной установлена газорегуляторная установка с регулятором давления газа РДБК 1-50/25.

 Приготовление газовоздушной смеси происходит в автоматизированных газовых горелках фирмы F. B.R. (Италия), укомплектованных газовыми рампами. Мощности горелок определены по паспортам котлов.

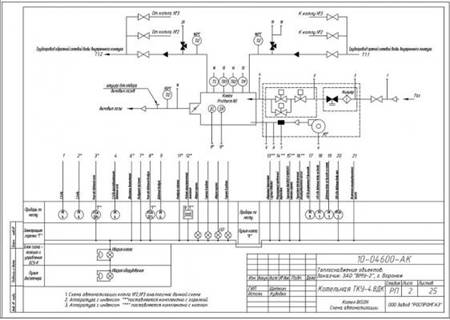

Автоматизация

При пуске и работе котельной постоянно контролируются следующие параметры.
При системе газоснабжения:
- контроль давления газа на вводе в котельную;
- контроль загазованности котельной оксидом углерода;
- контроль загазованности котельной метаном;
- учет расхода потребляемого газа.

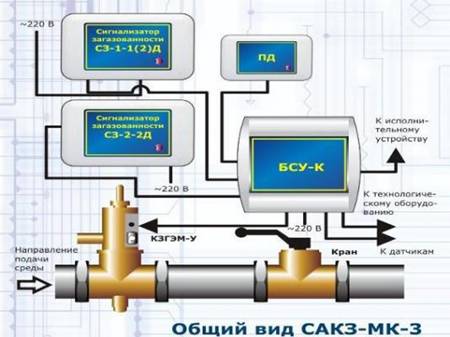

Для контроля загазованности котельного зала метаном и оксидом углерода в котельной установлена «Система автоматического контроля загазованности САКЗ-МК-3».

 В части автоматизации котлов предусматривается:
- контроль температуры воды в подающем и обратном трубопроводов котлов;
- контроль давления воды в подающем и обратном трубопроводах котлов;
- контроль давления (разрежения) в топке котла;
- контроль температуры и давления (разрежения) отходящих газов;
- контроль давления газа на вводе (min и max);

 По вспомогательному оборудованию предусмотрено:
- контроль температуры и давления в подающем и обратном трубопроводах тепловой сети;
- контроль температуры в помещении котельной и температуры наружного воздуха;
- контроль температуры и давления исходной воды;
- контроль давления до и после фильтров сетевой, холодной и горячей воды;
- контроль давления на всасывающих и напорных патрубках насосов;
- учет тепловой энергии на отопление.

Управление, регулирование и технологическая защита:
Котлоагрегаты оснащены системой автоматики, поставляемой комплектно с горелкой и предусматривает контроль параметров и обеспечение прекращения подачи газа при:
- негерметичности газовых клапанов;
- понижении/повышении давления газа перед горелками;
- понижении давления воздуха перед горелками;
- погасания пламени горелки;
- неисправности цепей защиты;
- исчезновения напряжения питания.
Комплект средств автоматизации в котельной обеспечивает:
- автоматический пуск и остановку котлов;
- контроль и защиту по основным технологическим параметрам;
- необходимость блокировки в процессе управления;
- автоматическое поддержание температуры воды на выходе из котла и на входе в котел;
- выдача сигнала о нарушении технологических параметров;
- режим погодозависимой теплогенерации котлов;
- регулирование системы подпитки сети;
- управление насосами;
- автоматическое переключение основного насоса на резервный и наоборот, в случае отказа одного из них;
- управление клапанами и клапаном отсечки газа.

Сигнализация:
Технологические параметры, характеризующие работу оборудования, аварийное состояние которых может привести к порче оборудования и остановку котельной, внесены в схему технологической сигнализации.
Сигналы аварии заводятся на пульт диспетчера, установленный в помещении с постоянным присутствием обслуживающего персонала. Сигналы о превышении предельно-допустимой концентрации в воздухе СН4 и СО, а также сигналы о поломках оборудования, пожаре и несанкционированном доступе выводятся на пульт диспетчера. Пульт диспетчера входит в комплект поставки котельной. Пульт диспетчера позволяет осуществлять отображение состояния объекта, оперативное сообщение диспетчеру об аварийных ситуациях (размещается вне помещения котельной). Для обмена информацией между общекотельной автоматикой и диспетчерским пультом используется стандартный провод “витая пара”.
