Схема теплоснабжения МО «Оранжерейнинский сельсовет» до 2027 года (стр. 3 )

Удельные расходы топлива на производство 1Гкал с блочной котельной составляет 155 к. у.т/Гкал.

При существующей удельной характеристики котельной жилого фонда 180 к. у.т/Гкал. Снижение удельного расхода топлива составит 25 к. у.т/Гкал, что в ведет к экономии газа на 13,9%, в переводе на рубли годовая экономия составит порядка 439 тыс. руб. (При топливной составляющей тарифа 638,7 руб/Гкал.).

В данной работе рассматривается вопрос закрытия котельной больничного комплекса с переводом существующей тепловой нагрузки на котельную жилого фонда. Более подробно данная проблема описана в Разделе №5

С учетом присоединенной нагрузки, возможно переоборудование котельной жилого фонда в источник комбинируемой выработки с нагрузкой по теплоснабжению газо-поршневую установку по теплу утилизация 3,6 Гкал/час с выработкой электрической энергии в размере 4,1МВт. Но установка газо-поршневой установки достаточно дорогостоящее мероприятие на данную нагрузку около 100 млн. рублей, что делает установку данной модели экономически нецелесообразной.

Работа двух источников на одну сеть не рассматривается из-за отсутствия конкретных данных по точкам присоединения, длине, диаметру и способу прокладки трубопроводов перемычки между тепловыми сетями больничного комплекса и котельной жилого фонда. Согласно проведённому предварительному гидравлическому расчёту потребуется перекладка трубопроводов тепловых сетей от котельной больничного комплекса на большие диаметры.

Температурный график работы источников (котельной жилого фонда и больничного комплекса) принимается 95-70°С см. приложение №2

Раздел 5 "Предложения по строительству и реконструкции тепловых сетей"

а) предложения по строительству и реконструкции тепловых сетей, обеспечивающих перераспределение тепловой нагрузки из зон с дефицитом располагаемой тепловой мощности источников тепловой энергии в зоны с резервом располагаемой тепловой мощности источников тепловой энергии (использование существующих резервов);

Оптимизационно-наладочные режимы работы котельных МУП "Тепло" и ГБУЗ "Икрянинская Центральная Районная Больница" села «Оранжереи» указаны ниже. Резерв расчётной располагаемой тепловой мощности котельной МУП "Тепло" составляет 0,67 Гкал/ч. Предлагается подключить тепловую сеть котельной ГБУЗ "Икрянинская Центральная Районная Больница" к тепловым сетям котельной МУП "Тепло", т. к. резерв располагаемой тепловой мощности котельной МУП "Тепло" полностью покрывает тепловые нужды котельной ГБУЗ "Икрянинская Центральная Районная Больница" и потребители котельной ГБУЗ "Икрянинская Центральная Районная Больница" попадают в радиус эффективного теплоснабжения котельной МУП "Тепло".

ОПТИМИЗАЦИОННО-НАЛАДОЧНЫЙ РЕЖИМ РАБОТЫ КОТЕЛЬНОЙ МУП "ТЕПЛО"

Источник теплоты	Расчетный расход тепла, Гкал/ч	Средний расход сетевой воды, т/ч	Максималь-ный расход сетевой воды, т/ч	Расход подпитки, т/ч	Давление на выходе, кг/см2
Средне- часовой расход подпит.	Подающ. трубопр. Р, min	Обратн. трубопр. Р, max
котельная МУП "Тепло"	3.0938	124.672	124.672	0.296	5,6	2,5

ОПТИМИЗАЦИОННО-НАЛАДОЧНЫЙ РЕЖИМ РАБОТЫ КОТЕЛЬНОЙ ГБУЗ «ИКРЯНИНСКАЯ ЦЕНТРАЛЬНАЯ РАЙОННАЯ БОЛЬНИЦА»

Источник теплоты	Расчетный расход тепла, Гкал/ч	Средний расход сетевой воды, т/ч	Максималь-ный расход сетевой воды, т/ч	Расход подпитки, т/ч	Давление на выходе, кг/см2
Средне- часовой расход подпит.	Подающ. трубопр. Р, min	Обратн. трубопр. Р, max
котельная ГБУЗ "Икрянинская Центральная Районная Больница"	0.28254	11.337	11.337	0.018	3,0	1,7

б) предложения по строительству и реконструкции тепловых сетей для обеспечения перспективных приростов тепловой нагрузки в осваиваемых районах поселения, городского округа под жилищную, комплексную или производственную застройку;

•  модернизация системы теплоснабжения с использованием труб нового поколения (установка предизолированных труб или изоляция существующих из современных теплоэффективных материалов в соответствии с требованиями СНиП) Расчет экономической эффективности от проведения изоляционных работ с доведением тепловых потерь на тепловых сетях до нормативных значений показан в Приложении №7 ;

•  Проведение рейдов по потребителям с целью выявления несанкционированного водоразбора. Эффективность от данных мероприятий показана в Приложении №8.

•  реконструкция тепловых сетей;

•  установка приборов учёта в соответствии с Федеральным законом от 01.01.2001 «Об энергосбережении и о повышении энергетической эффективности…» на границах балансовой принадлежности;

•  установка тепловых пунктов у потребителей;

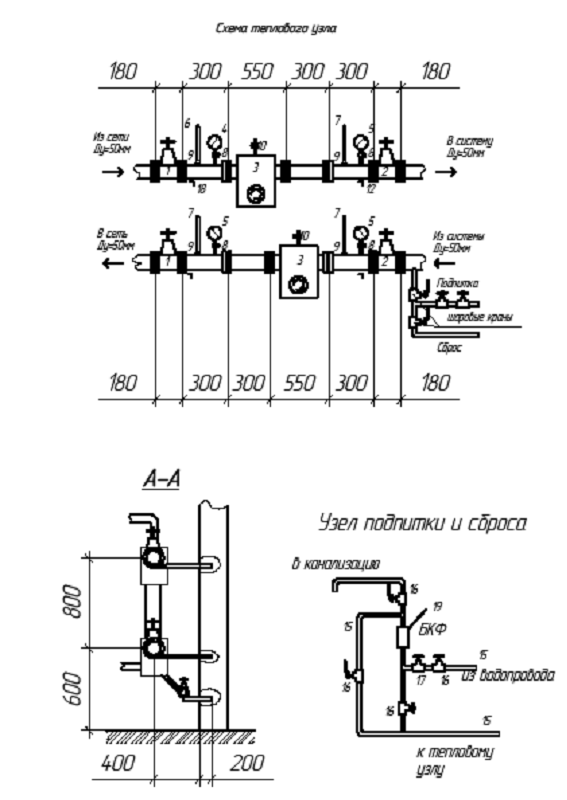

Схема теплового пункта, рекомендуемая для установки у потребителей см. рис №1,

•  установка дроссельных органов у абонентов в соответствии с договорными тепловыми нагрузками;

Диаметры дроссельных устройств, необходимых к установке на тепловых пунктах потребителей указаны в Приложении №.3.

•  проведение потребителями полного комплекса мероприятий по подготовке теплопотребляющих установок, находящихся у них на балансе, к отопительному сезону

Рис. 1

в) предложения по строительству и реконструкции тепловых сетей в целях обеспечения условий, при наличии которых существует возможность поставок тепловой энергии потребителям от различных источников тепловой энергии при сохранении надежности теплоснабжения;

Реконструкция тепловых сетей, обеспечивающая условия, при наличии которых существует возможность поставок тепловой энергии потребителям от различных источников тепловой энергии при сохранении надежности теплоснабжения не предусмотрена.

г) предложения по строительству и реконструкции тепловых сетей для повышения эффективности функционирования системы теплоснабжения, в том числе за счет перевода котельных в пиковый режим работы или ликвидации котельных по основаниям, изложенным в подпункте "г" пункта 10 настоящего документа;

Предлагается установить перемычку между тепловыми сетями МУП "Тепло" и ГБУЗ "Икрянинская Центральная Районная Больница" села «Оранжереи». Тип и место прокладки, диаметр перемычки необходимо определить по отдельному проекту.

После определения места прокладки перемычки и её проектной длины потребуется произвести гидравлический расчёт совместной работы тепловых сетей, с определением участков под перекладку с недостаточной пропускной способностью.

Согласно проведённому предварительному гидравлическому расчёту потребуется перекладка трубопроводов тепловых сетей от котельной ГБУЗ "Икрянинская Центральная Районная Больница" на большие диаметры.

д) предложения по строительству и реконструкции тепловых сетей для обеспечения нормативной надежности и безопасности теплоснабжения, определяемых в соответствии с методическими указаниями по расчету уровня надежности и качества поставляемых товаров, оказываемых услуг для организаций, осуществляющих деятельность по производству и (или) передаче тепловой энергии, утверждаемыми уполномоченным Правительством Российской Федерации федеральным органом исполнительной власти.

Учитывая, что Генеральным планом села «Оранжереи» не предусмотрено изменение схемы теплоснабжения села, новое строительство тепловых сетей не планируется (кроме строительства предлагаемой выше перемычки между тепловыми сетями МУП "Тепло" и ГБУЗ "Икрянинская Центральная Районная Больница" села «Оранжереи»).

Раздел 6 "Перспективные топливные балансы"

Перспективные топливные балансы по потреблению природного газа

Объем потребления м3	2013	2014	2015	2016	2017	2018-22	2023-27
Кот существующ. жилого фонда м3	743108	743108	743108	743108	842014	4165070	4165070
Кот существующ. Больнич. комплекса м3	98906	98906	98906	98906	0	0	0
Итого по котельн.	842014	842014	842014	842014	842014	4210070	4210070
Блочная котельная	0	0	724974	724974	724974	3624870	3624870
Экономия топлива	0	0	117040	117040	117040	585200	585200

Резервное топливо на котельных отсутствует.

Раздел 7 "Инвестиции в строительство, реконструкцию и техническое перевооружение":

а) предложения по величине необходимых инвестиций в строительство, реконструкцию и техническое перевооружение котельной жилого фонда на каждом этапе в тыс. рублей;

Размер инвестиций тыс. руб.	2013	2014	2015	2016	2017	2018-22	2023-27
Реконструкция кот жил. фонда
Проектные работы.	800
Блочная котельная		11000	300	100	100	1000	1000

б) предложения по величине необходимых инвестиций в строительство, реконструкцию и техническое перевооружение тепловых сетей и тепловых пунктов на каждом этапе;

Размер инвестиций тыс. руб.	2013	2014	2015	2016	2017	2018-22	2023-27
Изоляция т. сети от кот жил. фонда	500	1000	1000	1200
Установка прибору учета тепловой энергии на кот. Жилого фонда.	260
Установка ИТП-40 шт. у потребителей от кот. жилого фонда.	300	800	800		100		100
Установка прибору учета у потребителей	500	1000	4000	3500			2000

в) предложения по величине инвестиций в строительство, реконструкцию и техническое перевооружение в связи с изменениями температурного графика и гидравлического режима работы системы теплоснабжения.

Размер инвестиций тыс. руб.	2013	2014	2015	2016	2017	2018-22	2023-27
Строительство теплосети для перевода тепловой нагрузки с кот больн. компл на котельн. жил. фонд		300	2000	1600			400

Раздел 8 "Решение об определении единой теплоснабжающей организации (организаций)".
