В соответствии со статьей 2 п. 28 Федерального закона от 27 июля 2010 года «О теплоснабжении»: «Единая теплоснабжающая организация в системе теплоснабжения (далее – единая теплоснабжающая организация) – теплоснабжающая организация, которая определяется в схеме теплоснабжения федеральным органом исполнительной власти, уполномоченным Правительством Российской Федерации на реализацию государственной политики в сфере теплоснабжения, или органом местного самоуправления на основании критериев и в порядке, которые установлены правилами организации теплоснабжения, утвержденными Правительством Российской Федерации»
Решение по установлению единой теплоснабжающей организации осуществляется на основании критериев, установленных в правилах организации теплоснабжения, утверждаемых Правительством Российской Федерации.
Порядок определения единой теплоснабжающей организации:
- статус единой теплоснабжающей организации присваивается органом
местного самоуправления или федеральным органом исполнительной власти
при утверждении схемы теплоснабжения поселения, городского округа, а в случае смены единой теплоснабжающей организации – при актуализации схемы теплоснабжения;
- в проекте схемы теплоснабжения должны быть определены границы зон деятельности единой теплоснабжающей организации (организаций). Границы зоны деятельности единой теплоснабжающей организации определяются границами системы теплоснабжения, в отношении которой присваивается соответствующий статус.
Критерии определения единой теплоснабжающей организации:
- владение на праве собственности или ином законном основании источниками тепловой энергии с наибольшей совокупной установленной тепловой мощностью в границах зоны деятельности единой теплоснабжающей организации или тепловыми сетями, к которым непосредственно подключены источники тепловой энергии с наибольшей совокупной установленной тепловой мощностью в границах зоны деятельности единой теплоснабжающей организации;
- размер уставного (складочного) капитала хозяйственного товарищества или общества, уставного фонда унитарного предприятия должен быть не менее
остаточной балансовой стоимости источников тепла и тепловых сетей, которыми указанная организация владеет на праве собственности или ином законном основании в границах зоны деятельности единой теплоснабжающей организации. Размер уставного капитала и остаточная балансовая стоимость имущества определяются по данным бухгалтерской отчетности на последнюю отчетную дату перед подачей заявки на присвоение статуса единой теплоснабжающей организации;
- в случае наличия двух претендентов статус присваивается организации, способной в лучшей мере обеспечить надежность теплоснабжения в соответствующей системе теплоснабжения. Способность обеспечить надежность теплоснабжения определяется наличием у организации технической возможности и квалифицированного персонала по наладке, мониторингу, диспетчеризации, переключениям и оперативному управлению гидравлическими режимами, что обосновывается в схеме теплоснабжения.
Единая теплоснабжающая организация обязана:
- заключать и надлежаще исполнять договоры теплоснабжения со всеми обратившимися к ней потребителями тепловой энергии в своей зоне деятельности;
- осуществлять мониторинг реализации схемы теплоснабжения и подавать в орган, утвердивший схему теплоснабжения, отчеты о реализации, включая предложения по актуализации схемы;
- надлежащим образом исполнять обязательства перед иными тепло-
снабжающими и теплосетевыми организациями в зоне своей деятельности;
- осуществлять контроль режимов потребления тепловой энергии в зоне
своей деятельности.
В настоящее время в городе действуют одна теплоснабжающая организация МУП «Тепло» с. Оранжереи.
Единая теплоснабжающая организация МУП «Тепло» с. Оранжереи.
Раздел 9 "Решения о распределении тепловой нагрузки между источниками тепловой энергии".
Распределение тепловой нагрузки между источниками тепловой энергии в с. Оранжереи не эффективно по условиям оговоренным выше.
Малое число потребителей и линейное распределение тепловой сети по району теплоснабжения ведёт к отсутствию условий, при которых существует возможность поставок тепловой энергии потребителям от различных источников тепловой энергии.
Раздел 10 "Решения по бесхозяйным тепловым сетям"
Все бесхозные тепловые сети находятся на эксплуатации в МУП «Тепло» с. Оранжереи.
Заключение
Требованиями пункта 8 статьи 23 Федерального закона Российской Федерации от 01.01.2001 «О теплоснабжении» обязательными критериями принятия решения в отношении развития системы теплоснабжения являются:
- обеспечение надежности теплоснабжения потребителей;
- минимизация затрат на теплоснабжение в расчете на каждого потребителя в долгосрочной перспективе;
- приоритет комбинированной выработки электрической и тепловой энергии с учетом экономической обоснованности;
- учет инвестиционных программ организаций, осуществляющих регулируемые виды деятельности в сфере теплоснабжения, программ в области
энергосбережения и повышения энергетической эффективности, указанных организаций, региональных программ, муниципальных программ в области энергосбережения и повышения энергетической эффективности;
- согласование схем теплоснабжения с иными программами развития сетей инженерно-технического обеспечения, а также с программами газификации.
Возможные и оптимальные пути решения этих задач в системе теплоснабжения с. Оранжереи отражены в разработанном проекте «Схема теплоснабжения МО «Оранжерейнинский сельсовет» (до 2027 г.)».
Уровень централизованного теплоснабжения в с. Оранжереи достаточно низок: централизованным теплоснабжением охвачено 30 % потребителей тепла остальные потребители тепла имеют индивидуальные источники теплоснабжения.
В основном от централизованного теплоснабжении подключены многоэтажные жилые дома.
Развитие системы теплоснабжения с. Оранжереи предполагается базировать на преимущественном использовании существующих муниципальных котельных. При этом предлагаются варианты их реконструкции, проведение мероприятий по повышению эффективности использования топлива, установка котельной блочного типа с более высоким КПД и основного оборудования,
Реализация предлагаемого в Схеме оптимального варианта развития системы теплоснабжения позволит снизить себестоимость вырабатываемого тепла и тарифы на тепловую энергию для потребителей в селе, повысить надежность теплосетевых объектов.
Предлагаемые в Схеме решения определяют основные направления
развития системы теплоснабжения и городской инфраструктуры на кратковременную, среднесрочную и долгосрочную перспективу, дают возможность принятия стратегических решений по развитию с. Оранжереи, определяют необходимый объем инвестиций для их реализации.
Приложения:
Глава 1 "Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения".
Часть 1 "Функциональная структура теплоснабжения"
В настоящее время теплоснабжение села Оранжереи осуществляется посредством двух котельных:
-котельная жилого фонда
-котельная больничного комплекса
которые обеспечивают теплом часть жилых и общественных зданий.
Остальные здания села имеют индивидуальное отопление.

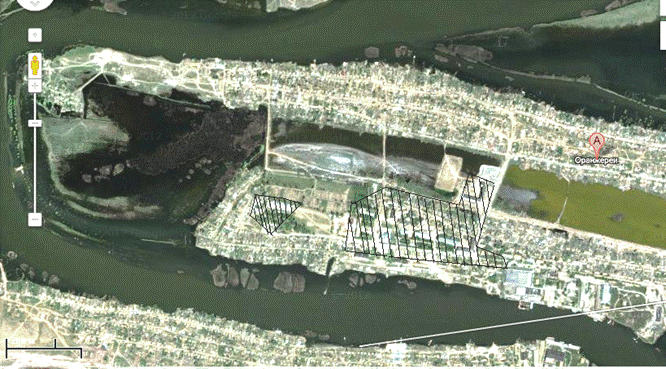

Карта села Оранжерейное с сайта Google с обозначением границ потребителей имеющих централизованное отопление от котельных.
Штриховой линией показаны объекты находящиеся в границах работы сетей централизованного отопления. Остальные объекты показанные на карте имеют индивидуальное отопление.
Часть 2 "Источники тепловой энергии";
а) структура основного оборудования;
Котельная жилого фонда
Тепловое оборудование - водогрейный котел «Неделяева» Ква-1,45 Гн
с горелкой БИГ2-16 в количестве 3шт.
Изготовитель АООТ «Кировец»
Фактическая поверхность нагрева 43 м2.
Фактическая температура воды 85°С
год изготовления 1993г., год ввода в эксплуатацию - 1997г.
Насосное оборудование:
Сетевые насосы: К-290/30-3шт.
Подпиточные насосы: 2К-8- 2шт.
Котельная больничного комплекса:
Тепловое оборудование водогрейный котел - «Универсал 6М»-2шт.
год изготовления 1980г., год ввода в эксплуатацию - 1986г.
Сетевые насосы:2 К-8-3шт.
Подпиточные насосы: 4К-8- 1шт.
б) параметры установленной тепловой мощности теплофикационного оборудования и теплофикационной установки;
Технические характеристики водогрейного котла «Неделяева» Ква-1,45 Гн
Теплопроизводительность, МВт (Гкал/ч) | 1,45 (1,25) |
Отапливаемая площадь, м2 | 14500 |
Объем отапливаемых помещений, м2 | 36250 |
КПД,% | 80-82 |
Рабочее давление, МПа (кгс/см2) | 0,6(6) |
Гидравлическое сопротивление котла, МПа (кгс/см2) | 0,08(0,8) |
Номинальный расход воды, м3/ч | 50,0 |
Температурный режим, °С | 95-70 |
Объем топочного пространства, м3 | 4,2 |
Площадь поверхности нагрева, м2 | 91,5 |
Полная масса котла, кг | 3400 |
Температура дымовых газов, °С | 185 |
Разряжение в топке, Па | 20-30 |
Расход топлива, Q=6360ккал/кг | 220 |
Габаритные размеры котла в легкой обмуровке, мм | |
длина, L | 3000 |
ширина, В | 1600 |
высота, Н | 2200 |
Качество сетевой воды | Водопроводная, жесткостью до 8 единиц |
Технические характеристики водогрейного котла «Универсал 6М»
Наименование показателей | Условная поверхность нагрева котла, м2 | ||
I | II | III | |
Поверхность нагрева, м2 | 24.2 | 33 | 41.8 |
Мощность котла при сжигании топлива (с применением дутья) МВт (Гкал/ч) | |||
а) антрацита сортированного | 0,394 (0,339) | 0,537 (0,462) | 0,680 (0,585) |
б) антрацита рядового | 0,309 (0,266) | 0,422 (0,363) | 0,535 (0,460) |
в) каменного грохоченного | 0,198 (0,170) | 0,271 (0,233) | 0,343 (0,295) |
г) каменного угля рядового | 0,169 (0,145) | 0,231 (0,199) | 0,293 (0,252) |
Количество секций, шт: | |||
Крайних | 4 | 4 | 4 |
Средних | 18 | 26 | 34 |
Габариты котла, мм: | |||
Длина: для антрацита | 1584 | 2122 | 2660 |
для каменного угля | 1709 | 2247 | 2785 |
Ширина: | 2060 | 2060 | 2060 |
Высота: для антрацита | 2100 | 2100 | 2100 |
для каменного угля | 2470 | 2470 | 2470 |
Емкость, л | 367 | 489 | 611 |
Масса металлических частей, кг | |||
Для антрацита | 2340 | 2985 | 3630 |
Для каменного угля | 2380 | 3025 | 3670 |
г) Объем потребления тепловой энергии (мощности) и теплоносителя на собственные и хозяйственные нужды и параметры тепловой мощности нетто;
Котельная жилого фонда- 0,008 Гкал/ч
Котельная больничного комплекса - 0,003Гкал/ч
д) Срок ввода в эксплуатацию теплофикационного оборудования;
Котельная жилого фонда- 1997г.
Котельная больничного комплекса - 1986г.
е) Способ регулирования отпуска тепловой энергии от котельных –качественный, путём изменения температуры в подающем трубопроводе в зависимости от температуры наружного воздуха;
з) Среднегодовая загрузка оборудования;
Котельная жилого фонда
6617,43/6/30/24=1,53 Гкал/час
Среднегодовая загрузка оборудования от котельной жилого фонда
1,53/3,75 *100= 40,8%
Котельная больничного комплекса
549,94/6/30/24=0,127 Гкал/час
Среднегодовая загрузка оборудования от котельной больничного комплекса
0,127/0,63*100=20%
и) Способы учета тепла, отпущенного в тепловые сети;
Приборы учета тепловой энергии на котельных отсутствуют.
к) статистика отказов и восстановлений оборудования источников тепловой энергии;
Статистика отказов и восстановлений оборудования источников тепловой энергии (котельных) не ведется.
Год последнего освидетельствования котельного оборудования 2012г.
Часть 3 "Тепловые сети, сооружения на них и тепловые пункты"
а) Способ прокладки тепловых сетей от котельных:
Котельная жилого фонда:
Преобладает надземная прокладка Ду32-Ду п. м. в двухтрубном исполнении.
В непроходных каналах Ду50-Ду100-443 п. м. в двухтрубном исполнении.
Котельная больничного комплекса:
Надземная прокладка Ду32-Ду100-127 п. м. в двухтрубном исполнении.
б) электронные и (или) бумажные карты (схемы) тепловых сетей в зонах действия источников тепловой энергии ;
Схема тепловых сетей приложение №1
в) параметры тепловых сетей, включая год начала эксплуатации, тип изоляции, тип компенсирующих устройств;
Параметры работы тепловых сетей 95-70°С, год начала эксплуатации 1986г. от котельной больничного комплекса; 1997г. от котельной жилого фонда.
В качестве компенсирующих устройств применены П-образные компенсаторы.
г) описание типов и количества секционирующей и регулирующей арматуры на тепловых сетях.
Запорная арматура используемая на тепловых сетях - задвижки клиновые:
Ду200-8шт.
Ду150-12шт.
Ду100-28шт.
Ду80-16шт.
Ду50-24шт.
д) описание типов и строительных особенностей тепловых камер и павильонов.
Тепловые камеры имеют размеры 2,5Х2,5 м с заглублением на 2 метра
е) описание графиков регулирования отпуска тепла в тепловые сети с анализом их обоснованности;
Графики регулирования отпуска тепла от котельных приняты на основании фактически возможных температур теплоносителя, подаваемых в тепловую сеть, с учетом снижения объемов транспортируемого теплоносителя, который влияет на расход электроэнергии при его перекачивании.
При анализе установленного ИТП у потребителей и технической возможности поддержания оптимальной температуры на выходе из котельных принимается температурный график 95-70°С.
ж) гидравлические режимы тепловых сетей и пьезометрические графики;
ОПТИМИЗАЦИОННО-НАЛАДОЧНЫЙ РЕЖИМ РАБОТЫ КОТЕЛЬНОЙ МУП "ТЕПЛО"
Источник теплоты | Расчетный расход тепла, Гкал/ч | Средний расход сетевой воды, т/ч | Максималь-ный расход сетевой воды, т/ч | Расход подпитки, т/ч | Давление на выходе, кг/см2 | |
Средне- часовой расход подпит. | Подающ. трубопр. Р, min | Обратн. трубопр. Р, max | ||||
котельная МУП "Тепло" | 3.0938 | 124.672 | 124.672 | 0.296 | 5,6 | 2,5 |
ОПТИМИЗАЦИОННО-НАЛАДОЧНЫЙ РЕЖИМ РАБОТЫ КОТЕЛЬНОЙ ГБУЗ «ИКРЯНИНСКАЯ ЦЕНТРАЛЬНАЯ РАЙОННАЯ БОЛЬНИЦА»
Источник теплоты | Расчётный расход тепла, Гкал/ч | Средний расход сетевой воды, т/ч | Максималь-ный расход сетевой воды, т/ч | Расход подпитки, т/ч | Давление на выходе, кг/см2 | |
Средне- часовой расход подпит. | Подающ. трубопр. Р, min | Обратн. трубопр. Р, max | ||||
котельная ГБУЗ "Икрянинская Центральная Районная Больница" | 0.28254 | 11.337 | 11.337 | 0.018 | 3,0 | 1,7 |
Пьезометрические графики указаны в Приложении №4
з) статистику отказов тепловых сетей (аварий, инцидентов) за последние 5 лет;
Согласно представленной справки МУП «ТЕПЛО» с. Оранжереи количество инцидентов произошедших в тепловых сетях составляет 71-80 в отопительный период за последние 5 лет.
и)описание нормативов технологических потерь при передаче тепловой энергии (мощности), теплоносителя, включаемых в расчет отпущенных тепловой энергии (мощности) и теплоносителя:
Нормативные тепловые потери в тепловых сетях от котельных составляю:
Котельная жилого фонда- 0,55802 Гкал/ч
Котельная больничного комплекса - 0,02129 Гкал/ч
к) оценку тепловых потерь в тепловых сетях за последние 3 года при отсутствии приборов учета тепловой энергии;
Фактически определить тепловые потери в тепловых сетях за последние три года не предоставляется возможным по причине отсутствия приборов учёта тепловой энергии на котельных.
л) Описание типов присоединений теплопотребляющих установок потребителей к тепловым сетям с выделением наиболее распространенных, определяющих выбор и обоснование графика регулирования отпуска тепловой энергии потребителям;
Присоединение систем отопления потребителей зависимое и осуществляется через ИТП. В момент обследования на 13.02.2013г. ИТП потребителей не соответствует требованиям ПТЭ и других нормативных документов.
м) Сведения о наличии коммерческого приборного учета тепловой энергии, отпущенной из тепловых сетей потребителям, и анализ планов по установке приборов учета тепловой энергии и теплоносителя;
Прибор учета тепловой энергии установлен у одного потребителя МОУ «Оранжерейнинская средняя школа».
о) анализ работы диспетчерских служб теплоснабжающих (теплосетевых) организаций и используемых средств автоматизации, телемеханизации и связи;
Диспетчерская служба в организации МУП «Тепло» с. Оранжереи отсутствует.
п) уровень автоматизации и обслуживания центральных тепловых пунктов, насосных станций;
ЦТП и Насосные станции на тепловых сетях отсутствуют.
р) сведения о наличии защиты тепловых сетей от превышения давления;
Защита тепловых сетей от превышения давления установлена на котлах.
Часть 4 "Зоны действия источников тепловой энергии"
Зоны действия котельных жилого фонда и больничного комплекса не пересекаются. Возможность аварийного переключения потребителей с одной котельной на другую технически не исполнимо.
|
