Магниты постоянные на основе сплава неодим-железо-бор марки Ч36Р (стр. 5 )

(продолжение)

Таблица 7 (продолжение)

1	2	3
50х10	- 0,039	- 0,022
50х15	- 0,039	- 0,027
50х22	- 0,039	- 0,033
55х10	- 0,039	- 0,022
55х15	- 0,046	- 0,027
55х15	- 0,046	- 0,027
60х15	- 0,046	- 0,027
70х10	- 0,046	- 0,022
70х15	- 0,046	- 0,027
75х12	- 0,046	- 0,027
75х15	- 0,046	- 0,027
80х20	- 0,046	- 0,027
90х15	- 0,054	- 0,027
90х30	- 0,054	- 0,033
100х20	- 0,054	- 0,027
100х40	- 0,054	- 0,039
110х20	- 0,054	- 0,027
110х40	- 0,054	- 0,039

ПРИЛОЖЕНИЕ Б

(обязательное)

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ И ДОПУСКИ

НА МАГНИТЫ В ФОРМЕ ПЛАСТИН

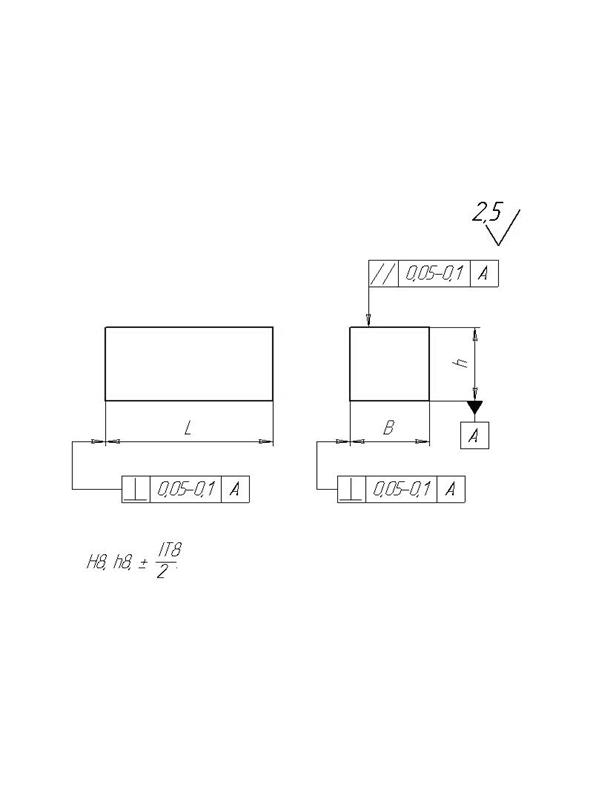

Рисунок 2

ПРИЛОЖЕНИЕ Б

(продолжение)

Таблица 8

Типоразмер магнита L×B×h, мм	Номинальное отклонение, мм
L	B	h
1	2	3	4
4х4х21	- 0,018	- 0,018	- 0,027
5х4х10	- 0,018	- 0,018	- 0,022
5х5х3	- 0,018	- 0,018	- 0,014
5х5х4	- 0,018	- 0,018	- 0,018
5х5х5	- 0,018	- 0,018	- 0,018
5х5х6	- 0,018	- 0,018	- 0,018
5х10х10	- 0,018	- 0,022	- 0,022
7х5х5	- 0,022	- 0,018	- 0,018
7х7х10	- 0,022	- 0,022	- 0,022
8х5х5	- 0,022	- 0,018	- 0,018
8х6х10	-0,022	-0,018	-0,022
9х7х3,5	-0,022	-0,022	-0,014
9,6х5х3,3	-0,022	-0,018	-0,014
9,8х5х3,3	-0,022	-0,018	-0,014
10х5х10	- 0,022	- 0,018	- 0,022
10х8х3	- 0,022	- 0,022	- 0,014
10х8х5	- 0,022	- 0,022	- 0,018
10х8х10	- 0,022	- 0,022	- 0,022
10х9х3,5	-0,022	-0,022	-0,016
10х10х3	- 0,022	- 0,022	- 0,014
10,7х10х8,7	-0,022	-0,022	-0,022
12х5х7	-0,027	-0,018	-0,022
12х5х12	- 0,027	- 0,018	- 0,027
12х6х6,5	-0,027	-0,018	-0,018
12х8х3	- 0,027	- 0,022	- 0,014
12х8х5	- 0,027	- 0,022	- 0,018
14х10х2	- 0,027	- 0,022	- 0,014
15х8,5х10	- 0,027	- 0,022	- 0,022
15х10х5	- 0,027	- 0,022	- 0,018
15х10х10	- 0,027	- 0,022	- 0,022
15х12х5	- 0,027	- 0,033	- 0,018
15х16х12	- 0,027	- 0,027	- 0,027
15,8х4х4,5	-0,027	-0,018	-0,018
15,8х8х4,8	-0,027	-0,022	-0,018
16х4х4,5	-0,027	-0,018	-0,018

ПРИЛОЖЕНИЕ Б
