Магниты постоянные на основе сплава неодим-железо-бор марки Ч36Р (стр. 9 )

(обязательное)

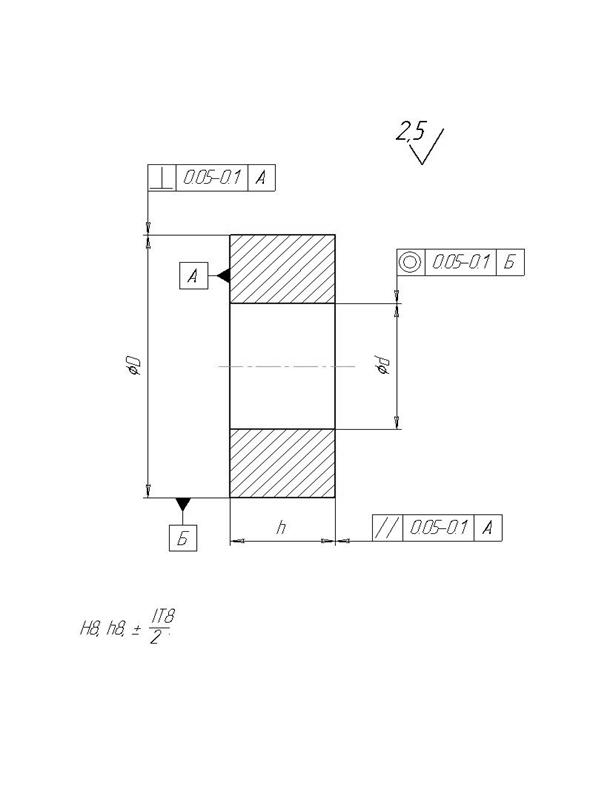

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ И ДОПУСКИ

НА МАГНИТЫ В ФОРМЕ КОЛЕЦ

Рисунок 3

ПРИЛОЖЕНИЕ В

(продолжение)

Таблица 9

Типоразмер D×d×h, мм	Номинальное отклонение, мм
D	d	h
1	2	3	4
8,5х5х2,5	- 0,022	+ 0,018	- 0,014
9х5х2,5	- 0,022	+ 0,018	- 0,014
10х5х2,5	- 0,022	+ 0,018	- 0,014
12х8х3	- 0,027	+ 0,022	- 0,014
14х6х7,4	- 0,027	+ 0,018	- 0,022
14х8х5	- 0,027	+ 0,022	- 0,018
15,8х11х3	- 0,027	+ 0,027	- 0,014
16х10х5	- 0,027	+ 0,022	- 0,018
16х11,2х3	- 0,027	+ 0,027	- 0,014
16х11,2х3,1	- 0,027	+ 0,027	- 0,018
16х12х6	- 0,027	+ 0,027	- 0,018
17х8х5	- 0,027	+ 0,022	- 0,018
17,1х10х11	- 0,027	+ 0,022	- 0,027
18х8,6х2,5	- 0,027	+ 0,022	- 0,014
20х8х20	- 0,033	+ 0,022	- 0,033
20х9х5	- 0,033	+ 0,022	- 0,018
20х10х5	- 0,033	+ 0,022	- 0,018
23х12х7	- 0,033	+ 0,027	- 0,022
24х10х3	- 0,033	+ 0,022	- 0,014
25х8х10	- 0,033	+ 0,022	- 0,022
25х12,2х3	- 0,033	+ 0,027	- 0,014
25х18х6	- 0,033	+ 0,027	- 0,018
25х12,2х3	- 0,033	+ 0,027	- 0,014
26х4х10	- 0,033	+ 0,018	- 0,022
26х18х4	- 0,033	+ 0,027	- 0,018
26х18х6	- 0,033	+ 0,027	- 0,018
26х18х7	- 0,033	+ 0,027	- 0,022
27х16х2,5	- 0,033	+ 0,027	- 0,014
27х20х5	- 0,033	+ 0,033	- 0,018
28х12,2х3	- 0,033	+ 0,027	- 0,014
28х20х10	- 0,033	+ 0,033	- 0,022
30х8х8	- 0,033	+ 0,022	- 0,022
30х10х10	- 0,033	+ 0,022	- 0,022
30х18х4	- 0,033	+ 0,027	- 0,018
30х18х5	- 0,033	+ 0,027	- 0,018

ПРИЛОЖЕНИЕ В

(продолжение)

Таблица 9 (продолжение)

1	2	3	4
30х20х3	- 0,033	+ 0,033	- 0,014
30х20х4	- 0,033	+ 0,033	- 0,018
30х20х5,5	- 0,033	+ 0,033	- 0,018
30х20х7	- 0,033	+ 0,033	- 0,022
30х20х10	- 0,033	+ 0,033	- 0,022
30х21х3,5	- 0,033	+ 0,033	- 0,018
32х18х5	- 0,039	+ 0,027	- 0,018
34х8х10	- 0,039	+ 0,022	- 0,022
34х20х5,5	- 0,039	+ 0,033	- 0,018
34х20х7	- 0,039	+ 0,033	- 0,022
34х23х4	- 0,039	+ 0,033	- 0,018
36х8х20	- 0,039	+ 0,022	- 0,033
36х27х5,5	- 0,039	+ 0,033	- 0,018
40х10х10	- 0,039	+ 0,022	- 0,022
40х20х10	- 0,039	+ 0,033	- 0,022
40х26х5	- 0,039	+ 0,033	- 0,018
40х27,6х6,5	- 0,039	+ 0,033	- 0,022
41х7,5х8	- 0,039	+ 0,022	- 0,022
41х7,5х10	- 0,039	+ 0,022	- 0,022
41х22,5х10	- 0,039	+ 0,033	- 0,022
43х18х7	- 0,039	+ 0,027	- 0,022
46х36х5	- 0,039	+ 0,039	- 0,018
46х36х9	- 0,039	+ 0,039	- 0,022
50х8х10	- 0,039	+ 0,022	- 0,022
50х20х5	- 0,039	+ 0,033	- 0,018
50х20х8	- 0,039	+ 0,033	- 0,022
50х21х7	- 0,039	+ 0,033	- 0,018
50х30х5	- 0,039	+ 0,033	- 0,018
50х30х10	- 0,039	+ 0,033	- 0,022
50х30х15	- 0,039	+ 0,033	- 0,027
52х20х5	- 0.046	+ 0,033	- 0,018
52х21х5	- 0,046	+ 0,033	- 0,018
52х23х7	- 0,046	+ 0,033	- 0,022
52х42х7	- 0,046	+ 0,039	- 0,022
55х42х7	- 0,046	+ 0,039	- 0,022
57х25х3	- 0,046	+ 0,033	- 0,014
60х20х10	- 0,046	+ 0,033	- 0,022
60х20х13,5	- 0,046	+ 0,033	- 0,027
