Устройство этажное распределительное модульное УЭРМ – СОЭМИ
для жилых зданий
1. Назначение.
Устройство этажное распределительное модульного типа УЭРМ предназначено для приема, распределения и учета потребляемой энергии в сетях переменного тока 380/220В с частотой 50 Гц с глухозаземленной нейтралью, а также для размещения устройств слаботочных сетей (телевизионных, телефонных, радиотрансляционных) и оборудования автоматической системы учета электропотребления. Устройства рассчитаны на прокладку в них кабеля сечением до 95 мм2.
2. Условия эксплуатации
Высота над уровнем моря до 2000м. При высоте более 1000м номинальные токи щитков должны быть снижены на 10%.
Температура окружающего воздуха от +5 до +40°С, относительная влажность не более 98% при +25°С, климатическое исполнение и категория размещения УХЛ4.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию (тип атмосферы II по ГОСТ ).
2. Технические данные
УЭРМ - СОЭМИ имеет исполнения, отличающиеся расположением коробов: с правым и левым расположением связи и сигнализации (КСС) и по количеству подключаемых квартир (до 4х квартир).
Щиты УЭРМ - СОЭМИ выпускаются двух модификаций:
- однофазный ввод
- трехфазный ввод.
Принципиальные электрические схемы возможных подключений приведены на стр. 7 (рис. 19-21) в зависимости от ввода.

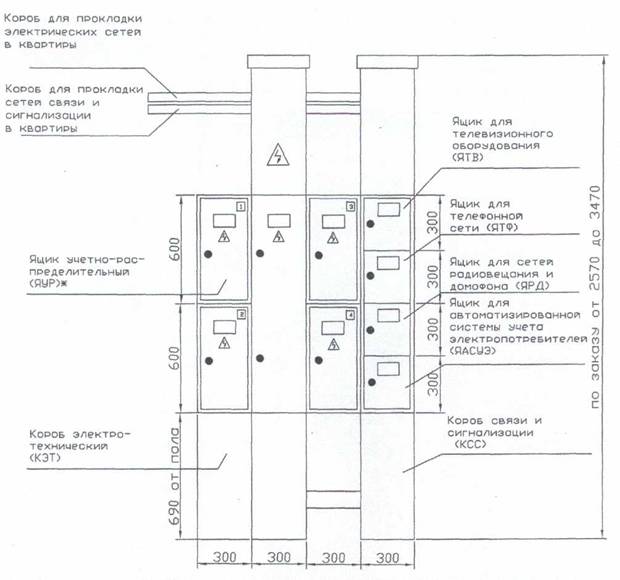

Внешний вид различных исполнений УЭРМ-СОЭМИ показан на рисунках, типы исполнения устройств приведены в таблице №1.
В учетно-распределительных ящиках (ЯУР) предусмотрено место по ширине 8 модулей (1 модуль - 18мм) для установки защитного аппарата распределения и групповых автоматов, и 4 модуля для вводного выключателя нагрузки.
Ящики учета и распределения (ЯУР) комплектуются автоматическими выключателями и защитными устройствами согласно проекту или по желанию заказчика.
Масса изделия не более 100 кг.

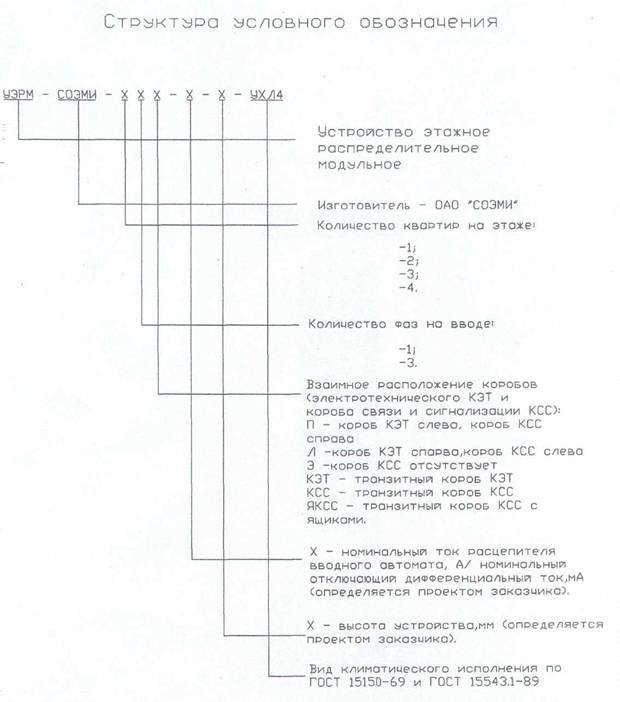

Тип исполнения устройств УЭРМ-СОЭМИ
Таблица 1
Обозначение | Рис | Кол-во квартир | Кол-во фаз |
УЭРМ-СОЭМИ - 41П-(1)-(Н) УХЛ4 | 1 | 4 | 1 |
УЭРМ-СОЭМИ - 31П-(1)-(Н) УХЛ4 | 2 | 3 | 1 |
УЭРМ-СОЭМИ - 2Ш-(1)-(Н) УХЛ4 | 3 | 2 | 1 |
УЭРМ-СОЭМИ - 1 Ш(1)-(Н) УХЛ4 , | 4 | 1 | 1 |
УЭРМ-СОЭМИ - 41 Л-(1)-(Н) УХЛ4 | 5 | 4 | 1 |
УЭРМ-СОЭМИ - 31 Л-(1)-(Н) УХЛ4 | 6 | 3 | 1 |
УЭРМ-СОЭМИ - 21Л-(1)-(Н) УХЛ4 | 7 | 3 | 1 |
УЭРМ-СОЭМИ - 11 Л-(1)-(Н) УХЛ4 | 8 | 1 | 1 |
УЭРМ-СОЭМИ - 43П-(1)-(Н) УХЛ4 | 1 | 4 | 3 |
УЭРМ-СОЭМИ - ЗЗП-(1)-(Н) УХЛ4 | 2 | 3 | 3 |
УЭРМ-СОЭМИ - 23П-(1)-(Н) УХЛ4 | 3 | 2 | 3 |
УЭРМ-СОЭМИ - 13П-(1)-(Н) УХЛ4 | 4 | 1 | 3 |
УЭРМ-СОЭМИ - 43 Л-(1)-(Н) УХЛ4 | 5 | 4 | 3 |
УЭРМ-СОЭМИ - ЗЗЛ-(1)-(Н) УХЛ4 | 6 | 3 | 3 |
УЭРМ-СОЭМИ - 23 Л-(1)-(Н) УХЛ4 | 7 | 2 | 3 |
УЭРМ-СОЭМИ - 13Л-(1)-(Н) УХЛ4 | 8 | 1 | 3 |
УЭРМ-СОЭМИ - 41Э-(1)-(Н) УХЛ4 | 9 | 4 | 1 |
УЭРМ-СОЭМИ - 31Э-(1)-(Н) УХЛ4 | 10 | 3 | 1 |
УЭРМ-СОЭМИ - 21Э-(1)-(Н) УХЛ4 | 11 | 2 | 1 |
УЭРМ-СОЭМИ - 11Э-(1)-(Н) УХЛ4 | 12 | 1 | 1 |
УЭРМ-СОЭМИ - 43Э-(1)-(Н) УХЛ4 | 9 | 4 | 1 |
УЭРМ-СОЭМИ - ЗЗЭ-(1)-(Н) УХЛ4 | 10 | 3 | 1 |
УЭРМ-СОЭМИ - 23Э-(1)-(Н) УХЛ4 | 11 | 2 | 1 |
УЭРМ-СОЭМИ - 13Э1-(1)-(Н)УХЛ4 | 12 | 1 | 3 |
УЭРМ-СОЭМИ - 31Э1 -(1)-(Н) УХЛ4 | 13 | 3 | 1 |
УЭРМ-СОЭМИ - 21Э1 -(1)-(Н) УХЛ4 | 14 | 2 | 1 |
УЭРМ-СОЭМИ - 11Э1-(1)-(Н) УХЛ4 | 15 | 1 | 1 |
УЭРМ-СОЭМИ - ЗЗЭ1-(1)-(Н) УХЛ4 | 13 | 3 | 3 |
УЭРМ-СОЭМИ - 23Э1-(1)-(Н) УХЛ4 | 14 | 2 | 3 |
УЭРМ-СОЭМИ - 13Э1-(1)-(Н)УХЛ4 | 15 | 1 | 3 |
УЭРМ-СОЭМИ - КЭТ-(Н) УХЛ4 | 16 | Транзитный короб КЭТ | |
УЭРМ-СОЭМИ - КСС-(Н) УХЛ4 | 17 | Транзитный короб КСС | |
УЭРМ-СОЭМИ - ЯКСС-(Н) УХЛ4 | 18 | Транзитный короб КСС с ящиками ЯТВ, ЯТФ, ЯРДДАСУЭ |
- (I) - номинальный ток расцепителя вводного автомата и дифференциальный ток отключения определяются проектом заказчика
- (Н) - высота устройства определяется проектом заказчика
|
|
