ЧМ канал

Δ0

90

80

71

60

47

44

39

33

27

23

18

13

8

5

r2м

0,01

0,05

0,02

0,1

0,01

0,11

0,01

0,14

0,01

0,15

0,02

0,22

0,02

0,65

r50м

0

49

96

161

260

289

344

430

548

657

858

1208

1985

2589

R2м

0

42

82

138

223

248

296

369

471

565

738

1040

1707

2743

R50м

279

283

295

322

381

401

443

512

615

714

903

1240

2005

3201

F(Δ)

240

244

254

277

328

345

381

441

529

614

778

1067

1724

2754

E2м

0,18

0,89

0,34

1,57

0,13

1,39

0,11

1,39

0,08

1,06

0,11

0,9

0,05

1,03

E50м

0,21

1,04

0,4

1,83

0,15

1,61

0,13

1,6

0,1

1,24

0,13

1,05

0,05

1,2

Таблица 1.6

r, м

EΣ 2м В/м

E250м В/м

0

0,31

0,36

50

1,13

1,48

100

0,98

1,9

150

1,87

2,54

200

1,98

1,52

250

1,18

2,86

300

2,28

1,86

400

2,03

2,39

500

1,67

2,1

600

1,83

2,18

700

1,83

2,23

800

1,8

2,1

900

1,83

2,02

1000

1,8

1,92

1100

1,8

1,77

1200

1,75

1,58

1400

1,44

1,41

1600

1,29

1,26

2000

1,13

1,37

2500

1,24

1,87

3000

1,62

2,09

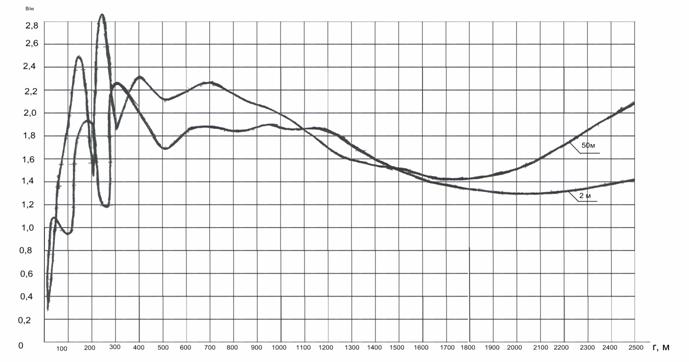

Распределение направленности поля совокупности технических средств для Н=2м, 50 м

Рис 1.4

Пример 2.

2.1. Исходные данные по телецентру приведены в таблице 2.1.

Высота застройки 50 метров.

Таблица 2.1

№ п/п

Канал, диапазон

Рвид/Рзв, кВт

РΣ, кВт

ha, м

Go

η2

η1

1

2, I

50/15

30

256

10,2

0,8

0,9

2

4, II

50/15

30

322

10,2

0,77

0,9

3

9, III

50/15

30

342

13,6

0,77

0,9

4

УКВ-ЧМ

3х15

45

290

9,84

0,68

0,9

5

30, IV

20/4

10

362

49,2

0,6

0,9

Диаграммы направленности антенн 2,4,9, каналов соответствуют рисункам 1.1-1.2, диаграммы направленности антенн 30 канала и УКВ-ЧМ показаны на рисунках 2.1. и 2.2.
