Определение уровней электромагнитного поля и границ санитарно-защитной зоны и зоны ограничения застройки в местах размещения средств телевидения и чм-радиовещания (стр. 4 )

2.2. Выполняя действия по пп. 1.3-1.7 примера 1 составляем таблицу 2.2 суммарной направленности поля технических средств, работающих в диапазоне частот с одинаковым нормативом.

2.3. Выполняя действия по пп. 1.3-1.6 строим график распределения напряженности поля для для технического средства 30 канала от горизонтальной дальности (рисунок 2.3) и по нему определяем значения напряженности поля на выбранных значениях горизонтальной дальности, переводя эти значения в ППЭ по выражению

(8)

Данные заносятся в табл. 2.3.

2.4. Используя таблицы 2.2 и 2.3 определяем Sотн (согласно выражения (7) и составляем таблицу 2.4. При этом ПДУЕ=3 В/м, ПДУЭ=10 )

2.5. По данным таблицы 2.4 строим график (рисунок 2.4) зависимости Sотн от горизонтальной дальности для Н=2 м., 50 м и определяем границы санитарно-защитной зоны и зоны ограничения застройки в соответствии с разделом 3.6. Из графиков видно, что граница СЗЗ находится на расстоянии 180 м от центра мачты, а граница ЗОЗ (при Н=50 м) в пределах 260 м.

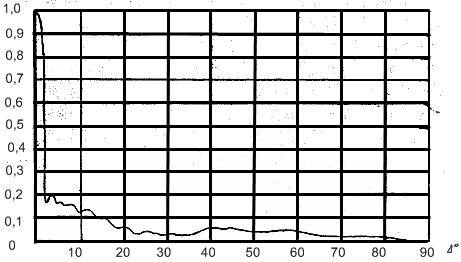

Паспортная диаграмма направленности в вертикальной плоскости антенны IV телевизионного диапазона

Рис. 2.1

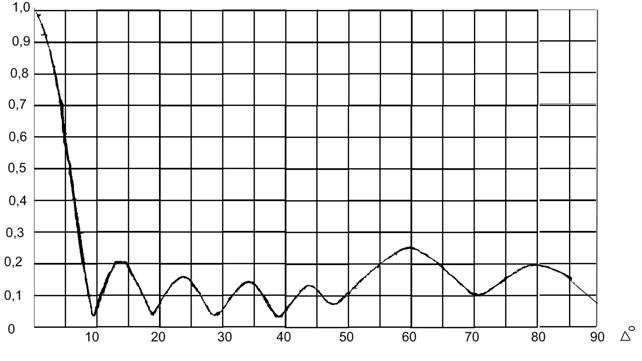

Паспортная диаграмма направленности в вертикальной плоскости антенны ЧМ-вещания

Рис. 2.2

Таблица 2.2

r, м	EΣ 2м, В/м	EΣ 50м, В/м
0	0,44	0,57	0,022	0,036
50	1,93	2,33	0,41	0,59
100	1,14	2,02	0,14	0,45
150	3,30	4,07	1,21	1,85
200	2,42	1,67	0,64	0,31
250	1,25	3,99	0,18	1,77
300	2,28	1,86	0,58	0,37
400	2,03	2,33	0,46	0,59
500	1,67	2,1	0,30	0,49
600	1,83	2,18	0,63	0,51
700	1,83	2,22	0,37	0,54
800	1,8	2,1	0,36	0,49
900	1,83	2,02	0,37	0,47
1000	1,8	1,92	0,36	0,45
1200	1,75	1,58	0,33	0,28
1600	1,29	1,26	0,18	0,17
2000	1,13	1,37	0,14	0,21
2500	1,24	1,87	0,17	0,38
3000	1,62	2,09	0,29	0,49

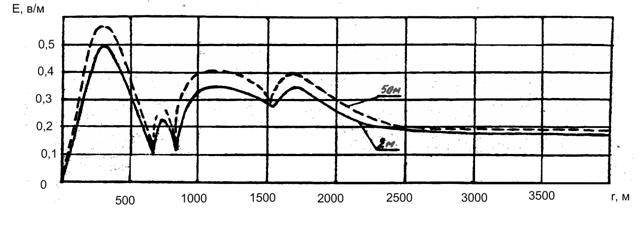

Распределение напряженности поля от технического средства 30 ТВ канала

Рис. 2.3

Таблица 2.3

r, м	EΣ 2м, В/м	E50м, В/м
0	0	0	0	0
50	0,1	0,14	0,0002	0,00052
100	0,15	0,2	0,00059	0,001
150	0,23	0,27	0,0014	0,0019
200	0,34	0,47	0,003	0,0058
300	0,5	0,57	0,0066	0,0086
400	0,45	0,53	0,0053	0,0074
600	0,17	0,21	0,00076	0,0012
800	0,17	0,22	0,00076	0,0013
1000	0,33	0,39	0,0028	0,004
1100	0,34	0,4	0,003	0,0042
1200	0,34	0,4	0,003	0,0042
1400	0,32	0,37	0,0027	0,0036
1600	0,31	0,36	0,0025	0,0034
2000	0,25	0,3	0,0016	0,0024
2500	0,19	0,22	0,00095	0,0013
300	0,18	0,21	0,00085	0,0011

Таблица 2.4

r, м	Sотн. 2м	Sотн. 50м
0	0,022	0,036
50	0,41	0,59
100	0,14	0,45
150	1,21	1,85
200	0,64	0,31
250	0,18	1,77
300	0,58	0,37
400	0,46	0,59
500	0,3	0,49
600	0,37	0,51
700	0,37	0,54
800	0,36	0,49
900	0,37	0,47
1000	0,36	0,45
1200	0,33	0,28
1600	0,18	0,17
2000	0,14	0,21
2500	0,17	0,38
3000	0,29	0,49

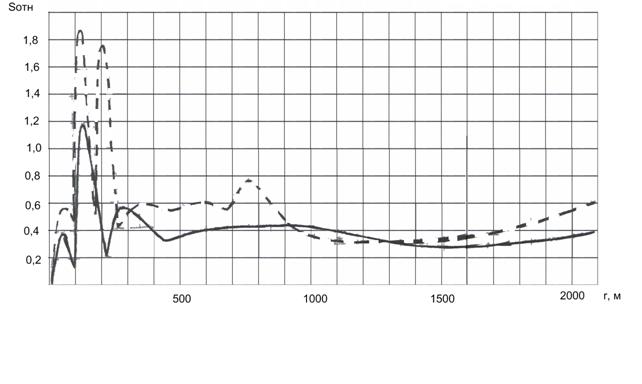

Рис. 2.4

ОГЛАВЛЕНИЕ

Инструкция по применению

ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ И ГРАНИЦ САНИТАРНО-ЗАЩИТНОЙ ЗОНЫ И ЗОНЫ ОГРАНИЧЕНИЯ ЗАСТРОЙКИ В МЕСТАХ РАЗМЕЩЕНИЯ СРЕДСТВ ТЕЛЕВИДЕНИЯ И ЧМ-РАДИОВЕЩАНИЯ

стр.

Глава 1 Область применения…………………………………………..2

Глава 2 Общие положения………………..……………………………2

Глава 3 Методика расчета уровней электромагнитного поля

средств телевидения и ЧМ-радиовещания………………………….…3

Глава 4 Методика построения санитарно-защитной зоны и

зоны ограничения застройки средств телевидения и

ЧМ-радиовещания ……………………………………….……………..4

Глава 5 Методика измерения уровней электромагнитного поля

средств телевидения и ЧМ-радиовещания ……………………………6

Приложение 1 Схема пространственного расположения

расчетных точек………………………………………………………….9

Приложение 2 Схематичное построение к определению кривой постоянного уровня Sотн=1 в зависимости от высоты………………….……10

Приложение 3 Определение удаления границы СЗЗ и ЗОЗ…………..11

Приложение 4 Определение удаления границ СЗЗ и ЗОЗ

по наложенному рельефу местности……………………………………12

Приложение 5 СЗЗ и ЗОЗ…………………….…………………………..13

Приложение 6 Примеры проведения расчетов…………………………14

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Настоящая Инструкция разработана ГУ «Минский областной центр гигиены, эпидемиологии и общественного здоровья», ГУ «Республиканский центр гигиены, эпидемиологии и общественного здоровья» Министерства здравоохранения Республики Беларусь (, , ).

2. Утверждена Заместителем Министра здравоохранения - Главным государственным санитарным врачом Республики Беларусь 19 марта 2010г., регистрационный № .

3. Введена взамен МУ № 000-85 «Методические указания по определению уровней электромагнитного поля и границ санитарно-защитной зоны и зоны ограничения застройки в местах размещения средств телевидения и ЧМ-радиовещания» утвержденных Главным государственным санитарным врачом СССР.
