ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ И

ГРАНИЦ САНИТАРНО-ЗАЩИТНОЙ ЗОНЫ И ЗОНЫ ОГРАНИЧЕНИЯ ЗАСТРОЙКИ В МЕСТАХ РАЗМЕЩЕНИЯ СРЕДСТВ ТЕЛЕВИДЕНИЯ И ЧМ-РАДИОВЕЩАНИЯ

Инструкция по применению

Учреждение-разработчик: государственное учреждение «Минский областной центр гигиены, эпидемиологии и общественного здоровья»

государственное учреждение «Республиканский центр гигиены, эпидемиологии и общественного здоровья»

Авторы: , ,

Минск – 2010

ГЛАВА 1

ОБЛАСТЬ ПРИМЕНЕНИЯ

1. Инструкция по применению «Определение уровней электромагнитного поля и границ санитарно-защитной зоны и зоны ограничения застройки в местах размещения средств телевидения и ЧМ-радиовещания» (далее - Инструкция) составлена в помощь специалистам учреждений, осуществляющих государственный санитарный надзор, инженерно-техническим работникам и проектным организациям средств телерадиовещания с целью обеспечения государственного санитарного надзора за телевизионными и частотно-модулированными радиостанциями (далее – ЧМ-радиостанции), определения границ санитарно-защитных зон (далее – СЗЗ) и зон ограничения застройки (далее – ЗОЗ), а также для прогнозирования уровней электромагнитного поля (далее - ЭМП) при выборе мест размещения этих средств.

2. Ответственность за выполнение требований настоящей Инструкции возлагается на руководителей и должностных лиц организаций независимо от форм собственности, подчиненности и принадлежности, а также физических лиц, в том числе индивидуальных предпринимателей.

ГЛАВА 2

ОБЩИЕ ПОЛОЖЕНИЯ

1. Настоящая инструкция содержит методику расчета уровней ЭМП, создаваемого средствами телевидения и ЧМ – радиовещания, методику определения границ СЗЗ и ЗОЗ в местах размещения данных радиотехнических объектов (далее – РТО) и методику измерения уровней ЭМП.

2. Проектная документация по выбору места размещения телевизионных объектов, ЧМ – вещательных станций, а также жилой застройки, включая отдельные здания, располагаемые в зоне возможного ограничения застройки, должна содержать данные, характеризующие распределение ЭМП в местах размещения и на прилегающей территории с учетом высоты проектируемой застройки.

3. Исходными данными для расчета уровней ЭМП по настоящей инструкции служат параметры, включенные в санитарный паспорт действующего или проектируемого РТО. Результаты расчета наносятся на ситуационный план с указанием границ СЗЗ и ЗОЗ для различных высот планируемого строительства.

ГЛАВА 3

МЕТОДИКА РАСЧЕТА УРОВНЕЙ ЭЛЕКТРОМАГНИТНОГО

ПОЛЯ СРЕДСТВ ТЕЛЕВИДЕНИЯ И ЧМ – РАДИОВЕЩАНИЯ

1. Расчет электрической ЭМП для одного телепередающего РТО производится по формуле:

, В/м, где (1)

Р – мощность на входе антенно-фидерного тракта, Вт;

Go – коэффициент усиления антенны относительно изотропного излучателя;

ηатф – коэффициент потерь в антенно-фидерном тракте;

R – расстояние от геометрического центра антенны до расчетной точки, м, согласно приложению 1 к настоящей Инструкции;

F(Δ) – значение нормированной диаграммы направленности антенны в вертикальной плоскости;

Δ – угол, образованный направлением на расчетную точку и плоскостью горизонта, проведенной через геометрический центр антенны;

f(φ) – значение нормированной диаграммы направленности антенны в горизонтальной плоскости;

Кф – множитель, учитывающий влияние земли;

Кг – множитель, учитывающий неравномерность диаграммы направленности в горизонтальной плоскости.

2. Мощность на входе антенно-фидерного тракта в телевидении определяется выражением

, где (2)

Рзв – номинальная мощность передатчика канала звукового сопровождения, Вт;

Рвид – номинальная мощность передатчика канала изображения, Вт.

Для радиостанции ЧМ-вещания принимается Р = Рукв,, где

Рукв – номинальная мощность передатчика станции, Вт.

3. Потери в антенно-фидерном тракте в основном определяются качеством согласования фидера с антенной и затуханием сигнала в фидере. По техническим требованиям потери при согласовании не должны превышать 10%. Исходя из этого, получим

, где (3)

η1– потери при согласовании (η1= 0,9);

η2– коэффициент полезного действия фидера.

4. Нормированные диаграммы направленности входят в обязательный перечень данных санитарного паспорта РТО.

5. Распределение ЭМП рассчитывается в зависимости от горизонтальной дальности r для нескольких значений высоты возвышения расчетной точки М над уровнем земли hвз, согласно приложению 1 к настоящей Инструкции, одно из которых должно быть равным 2 м.

Из приложения 1 следует, что hг 0:

, (4)

При hг = 0, hвз = H

, (5)

,где

h – высота центра излучения антенны.

6. Множитель Кф = 1,3 – 1,15 учитывает влияние отражающих поверхностей в условиях городской застройки.

Множитель Кг = 1,26 – 1,41 учитывает неравномерность диаграммы направленности в горизонтальной плоскости.

НЕ нашли? Не то? Что вы ищете?

7. Результирующая напряженность ЭМП, создаваемого несколькими радиостанциями, антенны которых размещены на одной опоре, а используемые частоты принадлежат одному нормируемому диапазону, определяется следующим выражением

, где (6)

i – индекс, определяющий суммирование порядковый номер станции;

j – индекс, определяющий номер расчетной метки по дальности;

n – число радиостанций.

ГЛАВА 4

МЕТОДИКА ПОСТРОЕНИЯ САНИТАРНО-ЗАЩИТНОЙ ЗОНЫ И ЗОНЫ ОГРАНИЧЕНИЯ ЗАСТРОЙКИ СРЕДСТВ ТЕЛЕВИДЕНИЯ И ЧМ РАДИОВЕЩАНИЯ

1. СЗЗ является площадь, примыкающая к технической территории РТО. Внешняя граница СЗЗ определяется на высоте 2 м от поверхности земли по предельно-допустимому уровню (далее – ПДУ) ЭМП.

2. ЗОЗ является территория, где на высоте более 2-х м от поверхности земли превышаются ПДУ. Внешняя граница ЗОЗ определяется по максимальной высоте зданий перспективной застройки, на уровне верхнего этажа которых ПДУ ЭМП не превышает значений действующих гигиенических нормативов.

3. СЗЗ и ЗОЗ для средств телевидения и ЧМ-радиовещания устанавливаются конкретно в каждом отдельном случае, размеры их зависят от действующих нормативов, суммарной мощности РТО, типа и высоты антенны, рельефа местности и других характеристик.

4. Построение СЗЗ и ЗОЗ базируется на расчете распределения уровней ЭМП по дальности и высоте.

По методике расчета уровней ЭМП телевидения и ЧМ-радиовещания производится расчет уровней ЭМП в зависимости от горизонтальной дальности для нескольких значений высот расчетной точки. При этом необходимо выбрать несколько значений высот, одно из которых должно быть равно 2 м. Если высота расчетной точки отсчитывается от уровня горизонта, проведенного через основание опоры, то рекомендуется в зависимости от рельефа местности одно-два значения высоты взять со знаком минус, то есть ниже горизонта.

5. Использование в телевидении двух различно нормируемых диапазонов частот обусловливает особенности расчета и построения СЗЗ и ЗОЗ. Эта особенность заключается в том, что границы этих зон определяются по сумме отношений Sотк, приравненной к единице.

, (7)

где

Sотн(Нк, rj) – отношение на Нк – й высоте и на rj – й горизонтальной дальности;

Еij – расчетное значение напряженности ЭМП, создаваемое i-ой станцией а j-ой точке дальности;

ПДУЕ – ПДУ ЭМП по электрической составляющей;

ПДУЭ – ПДУ поверхностного потока плотности энергии;

ППЭkj – расчетное значение поверхностного потока плотности энергии на Нк –й высоте в j –ой точке дальности;

i – индекс суммирования по числу станций;

n – число станций;

j – индекс, определяющий порядковый номер расчетной точки по дальности;

к – индекс, определяющий порядковый номер расчетной точки по высоте.

6. По расчетным данным для каждого значения выбранных высот строится зависимость Sотн(Нк=const, rj), согласно приложению 2 к настоящей Инструкции. На графиках, представленных в приложении 2 проводится прямая, параллельная оси абсцисс через точку Sотн=1. Из точек пересечения этой прямой с кривыми графика (точки 1,2,3 и 4) опускаются перпендикуляры на ось дальностей и определяются дальности r1, r2, r3, r4 для соответствующих значений высот Н1, Н2, Н3, Н4. По этим данным строится зависимость Н=f(r), согласно приложению 3 к настоящей Инструкции. На уровне высоты Н=2 м графика Н=f(r) определяется удаление границы СЗЗ. Затем по заданной высоте перспективной застройки Нзастр определяется удаление границы ЗОЗ, согласно приложению 4 к настоящей Инструкции.

7. Если уровни ЭМП рассчитаны без учета рельефа местности, то есть высоты Нк отсчитывались от уровня горизонта, проведенного через основание опоры. Методика определения Sотн в зависимости Н=f(r) остается такой же. Однако определение удаления границы СЗЗ и ЗОЗ производится следующим путем. На график Н=f(r) , построенный без учета рельефа, достраивается профиль местности того направления, для которого проведен расчет уровней ЭМП. Определение удалений границ СЗЗ и ЗОЗ производится относительно кривой, отображающей профиль местности, согласно приложению 4 к настоящей Инструкции.

8. Определение границ СЗЗ и ЗОЗ проводится в направлении максимального излучений, а также в других направлениях с учетом диаграммы направленности антенны в горизонтальной плоскости. По расчетным данным вокруг РТО строятся границы СЗЗ и ЗОЗ для заданной высоты перспективной застройки, согласно приложению 5 к настоящей Инструкции.

9. Примеры проведения расчетов приведены в приложении 6 настоящей инструкции.

ГЛАВА 5

МЕТОДИКА ИЗМЕРЕНИЯ УРОВНЕЙ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ, СОЗДАВАЕМОГО СРЕДСТВАМИ ТЕЛЕВИДЕНИЯ И ЧМ РАДИОВЕЩАНИЯ

1. Инструментальные измерения проводятся с целью уточнения расчетных значений распределения уровней ЭМП в реальных условиях на местности.

Измерения производятся:

а) на этапе предупредительного санитарного надзора – при приемке в эксплуатацию, после реконструкции или ввода нового РТО в действие;

б) на этапе текущего санитарного надзора:

при изменении технических характеристик или режимов работы РТО (изменение типов радиопередатчиков, их числа, мощности излучения, антенно-фидерных трактов, антенн, числа программ и т. п.);

при изменении ситуационных условий на прилегающей местности (в пределах СЗЗ и ЗОЗ);

после проведения защитных мероприятий, направленных на снижение уровней ЭМП, изменения границ СЗЗ и ЗОЗ и тому подобное;

в порядке плановых контрольных измерений (не реже одного раза в год).

2. Выбор трасс (маршрутов) измерений производится с помощью планов (карт) местности с учетом характерных особенностей местности (рельефа, растительного покрова, застройки, наличия радиоукрытий и т. п.). Прилегающий к РТО район разбивается на сектора. В каждом секторе выбирается радиальная трасса таким образом, чтобы хотя бы одна из них проходила в направлении максимума излучения в горизонтальной плоскости (число трасс должно быть не меньше двух).

Если по местным условиям не удается выбрать радиальную трассу, то она заменяется маршрутом, начинающимся в глубине санитарно-защитной зоны и уходящим от основания опоры на требуемое удаление.

При выборе трасс измерения рекомендуется провести рекогносцировку местности.

3. К трассе предъявляются следующие требования. Трасса должна быть открытой, а все площадки, с которых намечаются измерения, должны иметь прямую видимость с каждой из излучающих антенн, размещенных на опоре.

Наклон трассы не должен превосходить наклона местности в секторе, который данная трасса представляет.

Трасса должна быть доступной для автотранспорта, если используется автомобиль, или пешего передвижения с аппаратурой измерения уровней ЭМП и расстояния.

Протяженность трассы определяется исходя из расчетного удаления границы СЗЗ LСЗЗ и глубины ЗОЗ.

l= (1,5÷2)(LСЗЗ +LЗОЗ)

4. На площадке для измерения в радиусе от 5-10 м должны отсутствовать местные предметы, влияющие на результаты измерений.

5. Измерения рекомендуется проводить с интервалом не более 25 м при удалении до 200-300 м от основания опоры, с интервалом 50-100 м при удалении от 200-300 м до м, в отдельных случаях (телевизионные центры большой мощности, резко пересеченная местность) измерения должны проводиться до 3-5 км в районах расчетных максимумов напряженности поля. При удалении свыше 1 км интервал между точками измерений может быть увеличен, исходя из местных условий.

6. Средства измерения, используемые для измерений уровней ЭМП, должны быть исправными и иметь действующее свидетельство о поверке.

7. Подготовка аппаратуры к измерениям и сам процесс измерения производится в соответствии с инструкцией по эксплуатации прибора.

8. Для измерения дальности от основания опоры до точки измерения могут использоваться теодолит, мерная лента, план (карта) местности и другие доступные способы, обеспечивающие достаточную точность.

9. На этапе текущего санитарного надзора, когда технические характеристики РТО, условия и режим его эксплуатации остаются неизменными, измерения могут проводиться по одной характерной трассе или по границе СЗЗ.

10. Измерительная антенна прибора ориентируется в пространстве в соответствии с поляризацией измеряемого сигнала.

11. Измерения на рабочих местах, в помещениях жилых и общественных зданий в каждой точке проводятся на высоте 0,5, 1,0, 1,7 м от пола (опорной поверхности).

12. На открытой территории измерения проводятся на высоте 2 м от поверхности земли.

13. В каждой точке выполнять не менее трех независимых измерений ЭМП, определяющим в точке измерения является среднее арифметическое значение этих измерений (при выполнении измерений средствами измерений с режимом индикации значений параметров электромагнитного излучения за период времени, измерения в каждой точке допускается проводить шесть минут и в качестве окончательного значения принимать среднее арифметическое значение из зарегистрированных текущих значений за шестиминутный период времени).

14. По результатам измерений составляется протокол. Результаты измерений должны вноситься в санитарный паспорт РТО и доводиться до сведения его администрации.

15. Измерения уровней электромагнитных полей, создаваемых телепередающими РТО, могут быть выполнены измерителями П3-31, П3-41, ИПМ-101М или другими средствами измерений, находящимися на оснащении аккредитованных лабораторий.

Приложение 1

к Инструкции по применению

«Определение уровней электромагнитного поля и границ санитарно-защитной зоны и зоны ограничения застройки в местах размещения средств телевидения и ЧМ-радиовещания»

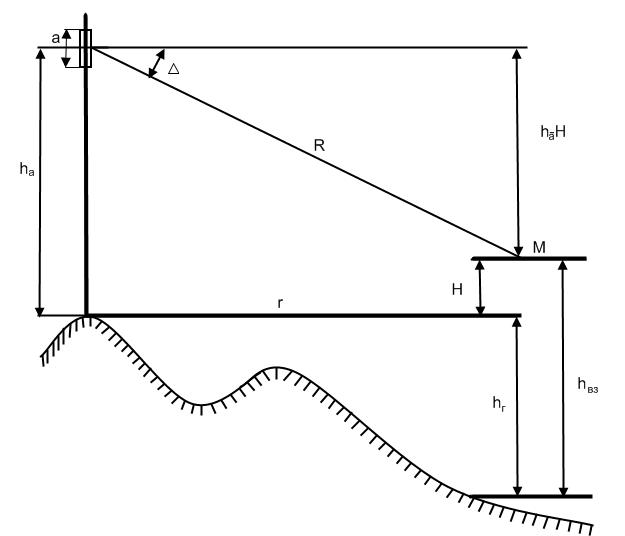

Схема пространственного положения расчетных точек

Приложение 2

к Инструкции по применению

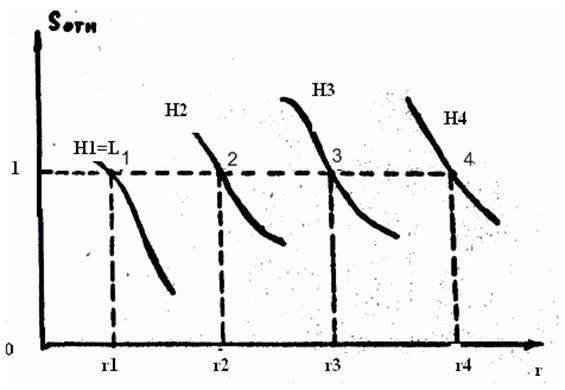

Схематичное построение к определению кривой постоянного уровня Sотн=1 в зависимости от высоты

Приложение 3

к Инструкции по применению

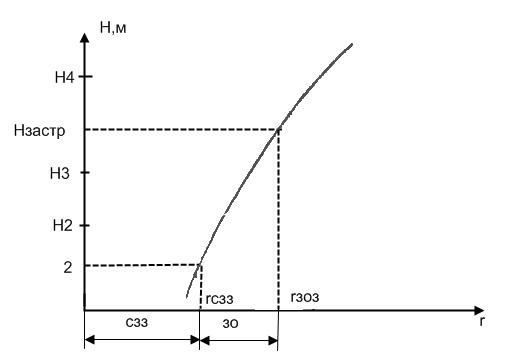

Определение удаления границы СЗЗ и ЗОЗ

Приложение 4

к Инструкции по применению

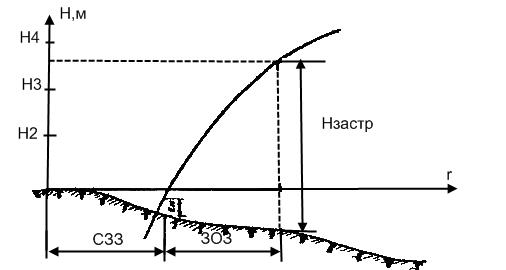

Определение удаления границ СЗЗ и ЗОЗ

по наложенному рельефу местности

Приложение 5

к Инструкции по применению

СОЗ и ЗОЗ

Приложение 6

к Инструкции по применению

Пример 1.

1.1. Исходные данные по телецентру приведены в таблице 1.1;

диаграммы направленности антенны в вертикальной плоскости для соответствующих каналов – на рис. 1.1-1.3. Высота застройки 50 метров.

Таблица 1.1

№ п/п	Канал, диапазон	Рвид/Рзв, кВт	РΣ, кВт	ha, м	Go	η2	η1
1	2, I	50/15	30	256	10,2	0,8	0,9
2	4, II	50/15	30	322	10,2	0,77	0,9
3	9, III	50/15	30	342	13,6	0,77	0,9
4	УКВ-ЧМ	3х15	45	290	9,84	0,8	0,9

1.2. Положим Н1 = 2 м, Н2 = 50 м. Отсчет высоты расчетной точки ведем относительно горизонта, проведенного через основание антенны. Рельеф местности полагаем ровным.

1.3. По данным графического изображения диаграмм направленности антенн (паспортным) определяем значения нормированной диаграммы в точках экстремума и соответствующие им значения углов и составляем таблицы для каждого технического средства (таблицы 1.2 ÷ 1.5).

1.4. По формулам (5) рассчитываем значения наклонной R и горизонтальной r дальности для соответствующих углов и высот расчетной точки для каждого технического средства.

1.5. По формуле (1) определяем значение напряженности поля каждого технического средства для рассчитанных R, полагая Кф = 1,3; КГ = 1,26

1.6. По данным пп. 1.3-1.4, занесенным в таблицы для каждого технического средства строим график распределения напряженности поля в зависимости от горизонтальной дальности r.

1.7. По данным графиков каждого технического средства определяются значения напряженности поля, соответствующие выбранным значениям горизонтальной дальности r и составляется таблица 1.6 значений напряженности поля совокупности технических средств в соответствии с формулой (6). На рисунке 1.4 представлена графическая зависимость суммарной напряженности поля от горизонтальной дальности для расчетных высот.

Как видно из таблицы 1.6 и рисунка 1.4 при заданных параметрах технических средств и высотах размещения антенн санитарно-защитная зона и зона ограничения застройки (при высотах зданий до 50 м.) отсутствуют, т. к. напряженность поля не превышает ПДУЕ = 3 В/м.

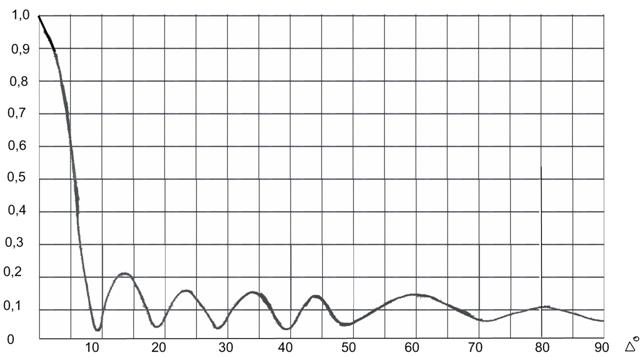

Паспортная диаграмма направленности в вертикальной плоскости

антенны АУР-I-4I и II телевизионных диапазонов

Рис. 1.1

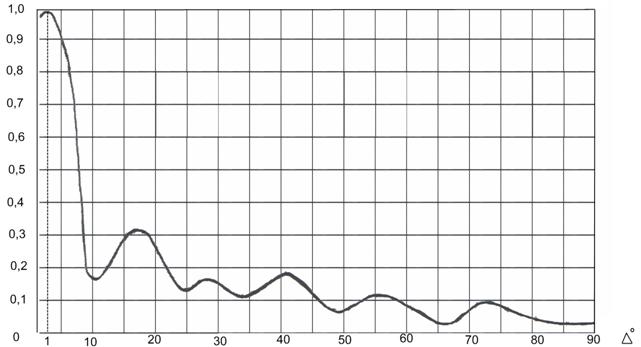

Паспортная диаграмма направленности в вертикальной плоскости антенны АУР-III III телевизионного диапазона

Рис. 1.2

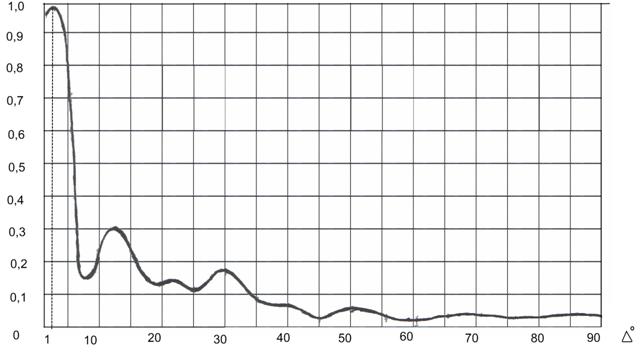

Паспортная диаграмма напряженности в вертикальной плоскости антенны АУР-ЧМ ЧМ-вещания

Рис. 1.3

Таблица 1.2

2 ТВ канал

Δ0	90	85	80	72	66	55	48	40	34	27	23	17	10	5	1
r2м	0	22,2	44,8	82,5	113	177,8	228,7	302,7	376,5	498,5	598	830,8	1440	2903	14551
r50м	0	18	36,3	66,9	91,7	144	185	245,5	305	404	485	674	1168	2355	11801
R2м	254	255	258	267	278	310	342	395	454	560	650	869	1462	2914	14554
R50м	206	207	209	217	225	251	277	320	368	454	527	705	1186	2363	11803
F(Δ)	0,01	0,01	0,025	0,08	0,01	0,1	0,05	0,17	0,1	0,15	0,12	0,31	0,15	0,76	1
E2м	0,164	0,164	0,41	1,26	0,147	1,36	0,62	1,82	0,933	1,13	0,78	1,51	0,425	1,17	0,3
E50м	0,203	0,203	0,51	1,556	0,188	1,67	0,75	2,24	1,15	1,39	0,97	1,85	0,53	1,35	0,36

Таблица 1.3
