Система селекторной связи

Система селекторной связи

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВАБМ.300.328 РЭ

Настоящее руководство по эксплуатации распространяется на систему селекторной громкоговорящей связи по четырехпроводным линиям (далее - устройство). Руководство содержит сведения о назначении устройства, его принципе действия, составе, о подготовке изделия к использованию, а также указания о транспортировании и хранении устройства.

1. Описание и работа изделия

1.1 Назначение изделия

Система предназначена для обеспечения дуплексной громкоговорящей связи по четырехпроводным линиям между руководителем и подразделениями (47 или 23 или 15 направлений).

1.2 Технические характеристики

Наименование параметра	Значение
Питание коммутационного устройства	(5±0,2)В от сетевого адаптера
Напряжение питания абонентского пульта	12 В от сетевого адаптера
Выходная мощность динамика АП-У / АП-Р	0,25 Вт
Линия связи	4-х проводная
Потребляемая мощность (коммутационное устройство + панель управления)	не более 15 Вт
Диапазон воспроизводимых частот	(300 – 3400) Гц
Отношение сигнал/шум	46 дБ
Габаритные размеры коммутационного устройства (ДхШхВ)	(292 х 200 х 112) мм
Масса коммутационного устройства	2 кг

1.3 Состав изделия

Обозначение изделия	Наименование изделия	Кол-во	Примечание
ВАБМ.300.328.1	Коммутационное устройство КУ-48 (КУ-24, КУ-16)	1
ВАБМ.300.328.2	Панель управления ПУ	1
ВАБМ.300.328.3	Абонентский пульт АП-У	От 1 до 47 (от 1 до 23 для КУ-24/ от 1 до 15 для КУ-16)	*
ВАБМ.300.328.4	Абонентский пульт руководителя АП-Р	1
	Блок питания MW ES18E05-050	1	БП для КУ-48 (КУ-24/КУ-16)
	Блок питания AC-220-S-12-400	Кол-во БП=Кол-во АП-У+1	БП для АП-У и АП-Р

* - количество абонентских мест АП-У определяется при заказе системы (от 1 до 47 для КУ-48 или от 1 до 23 для КУ-24 или от 1 до 15 для КУ-16)

1.4 Устройство и работа

Система громкоговорящей связи включает в себя коммутационное устройство КУ-48 (КУ-24/КУ-16), панель управления ПУ, абонентские пульты АП-У и абонентский пульт руководителя АП - Р.

Подготовка к работе

1. Подключить коммутационное устройство к панели управления (см. рис. 1). Для подключения используется восьмижильная витая пара (см. рис. 3).

2. Подключить коммутационное устройство к абонентскому пульту руководителя (см. рис. 1) и абонентским пультам других участников совещаний. Для подключения используется четырехжильная витая пара (см. рис. 2).

3. Подключить блоки питания АС-220-S-12-400 к абонентским пультам АП-У.

4. Подключить блок питания MW ES18E05-050 к коммутационному устройству.

5. Включить коммутационное устройство нажатием клавиши Вкл. на лицевой панели. При нажатии клавиши загорается индикатор на клавиши включения, свидетельствующий о наличии питания.

Работа руководителя

Руководитель может устанавливать сеанс связи со всеми участниками одновременно или по выбору с помощью кнопок панели управления.

Вызов руководителем участника выполняется нажатием соответствующей кнопки с номером абонента на панели управления (поз.18 рис.1,б) и сопровождается трелью на абонентском пульте участника АП-У.

После нажатия абонентом кнопки на абонентском пульте участника устанавливается сеанс связи (на панели управления руководителя нажатая кнопка меняет цвет свечения с желтого на зелёный). Динамик пульта участника переходит в активный режим, микрофон пульта АП-У включается/отключается нажатием зеленой кнопки пульта.

Голосовое участие руководителя в диалоге или конференции осуществляется после нажатия зеленой кнопки (поз.8) на абонентском пульте руководителя АП-Р (открытие микрофона пульта руководителя).

Отключение микрофона абонента в режиме сеанса связи с рабочего места руководителя не предусмотрено. Выступление абонента может быть прерываться голосовым требованием руководителя или прекращением сеанса связи с данным абонентом.

Для прекращения сеанса связи руководителю необходимо речевым сообщением оповестить соответствующих абонентов о предстоящем разрыве громкоговорящей связи и нажать на светящуюся зелёным цветом кнопку соответствующего абонента на панели управления (поз.18).

Для вызова всех абонентов необходимо нажать нижнюю правую кнопку на панели управления (поз.17 рис.1), при этом кнопки всех абонентов на панели управления загораются желтым цветом. Кнопки тех абонентов, которые ответят на вызов, загораются на панели управления зелёным цветом. Повторное нажатие кнопки поз.17 отключает вызов абонентов, которые не ответили, и гасит свечение этих кнопок. На панели управления остаются гореть зелёным цветом только кнопки ответивших абонентов.

Нажатие серой кнопки на АП-Р руководителя (поз.10) производит отключение всех имеющихся на связи участников. Предваряя прекращение сеанса связи, руководитель информирует об этом участников совещания.

Вызов участником руководителя

При вызове от какого-либо участника у руководителя на панели управления загорается красным цветом соответствующая кнопка, звучит тональный сигнал вызова.

Сеанс связи с данным абонентом устанавливается руководителем нажатием светящейся красным цветом кнопки панели управления. При нажатии данная кнопка панели управления светится зелёном цветом, что означает установление связи. Руководитель должен голосовым сообщением, нажав зеленую кнопку на пульте АП-Р( поз.8), подтвердить установление двусторонней громкоговорящей связи.

Для прекращения сеанса связи руководитель должен нажать кнопку соответствующего участника на панели управления (поз.18). Индикация данной кнопки при этом исчезает.

Прекращение всех сеансов связи со всеми абонентами одновременно достигается нажатием серой кнопки на абонентском пульте руководителя (АП-Р) с предварительным голосовым извещением руководителя абонентов о предстоящем прекращении сеанса связи.

Если во время связи руководителя с каким-либо участником поступают вызовы от других участников, то на панели управления ПУ загораются красным цветом соответствующие кнопки (поз.18), и звучат редкие сигналы вызова.

Работа участника совещания

Вызов участником руководителя происходит при двукратном нажатии нефиксируемой зелёной кнопки на корпусе АП-У(поз.8). При этом участник слышит сигнал вызова (длинные гудки) на абонентском пульте. На пульте АП-У мигает светодиод. На панели управления (ПУ) руководителя загорается красным цветом кнопка, соответствующая номеру вызывающего абонента. Продолжительность вызывного сигнала ~20c.

Отмена вызова осуществляется повторным однократным нажатием зелёной кнопки на корпусе абонентского пульта участника АП-У.

Если за время вызова руководитель не включил абонента нажатием соответствующей кнопки на панели управления, гудки прекращаются и мигающий светодиод гаснет. Абонент может двойным нажатием кнопки повторить вызов руководителя.

Для установления сеанса связи руководитель нажимает светящуюся красным цветом кнопку на панели управления (ПУ), и она начинает светиться зелёным цветом. Звучание сигнала вызова при этом прекращается.

Руководитель нажатием зеленой клавиши своего пульта АП-Р (поз.8) и голосовым сообщением должен подтвердить абоненту установление связи.

В режиме сеанса связи динамик абонентского пульта АП-У находится в постоянном активном режиме.

Включение микрофона абонентского пульта АП-У осуществляется нажатием зеленой кнопки пульта АП-У. В этом режиме абонент может участвовать в диалоге или в конференции. При отжатии кнопки АП-У динамик пульта АП-У остается включенным.

Сеанс связи прерывается с панели управления ПУ и абонентского пульта руководителя АП-Р.

Для прекращения сеанса связи руководителю необходимо речевым сообщением оповестить соответствующих абонентов о предстоящем разрыве громкоговорящей связи и нажать на светящуюся зелёным цветом кнопку соответствующего абонента на панели управления.

Прекращение сеанса связи выключает динамик и микрофон абонентского пульта участника АП-У.

Одновременное прекращение сеансов связи со всеми подключенными абонентами обеспечивается нажатием серой кнопки абонентского пульта руководителя.

1.5 Маркировка и пломбирование

Маркировка наносится на корпус устройства и содержит наименование устройства, его обозначение и заводской номер устройства. Пломбирование не производится.

1.6 Упаковка

Устройство упаковывается в коробку из гофрокартона с вкладышАП-Уи, фиксирующими положение устройства и предотвращающими механические повреждения корпуса устройства.

2 Использование по назначению

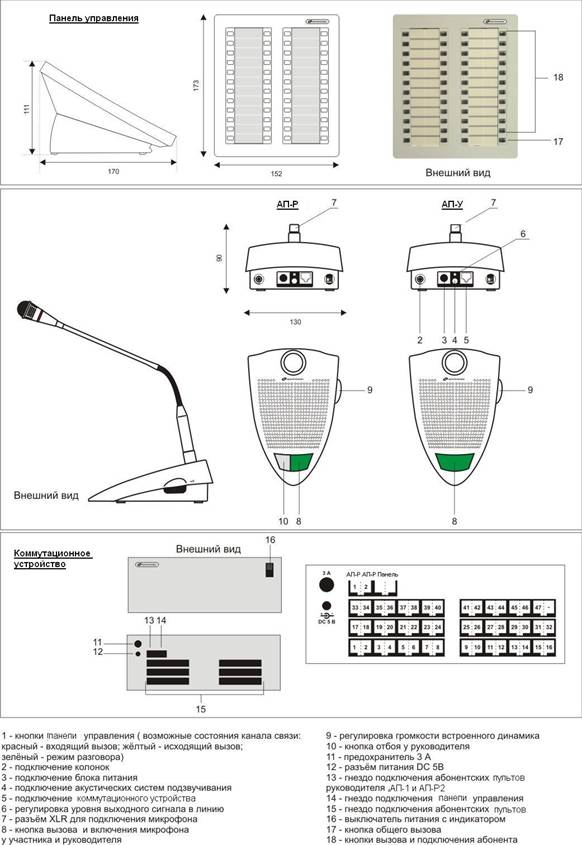

Рис. 1,а Подключение абонентского пульта руководителя и панели управления к коммутационному устройству

Рис. 1,б Подключение абонентского пульта руководителя и панели управления к коммутационному устройству

Рис. 2 Схема кабеля соединения абонентских пультов АП-Р и АП-У с коммутационным устройством

Рис. 3 Схема кабеля соединения панели управления с коммутационным устройством

3 Хранение

Устройство должно храниться в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и другие хранилища). Температура хранения +40 – минус 50 градусов Цельсия.

4 Транспортирование

Транспортирование устройства должно производиться всеми видами транспорта в крытых транспортных средствах (авиатранспортом - в герметизированных отсеках).
