Селектор слота

Диалог выбора объектов для редактирования, либо прикладных целей.

Нажатие кнопки раскрывает меню настроек режима выбора объектов:

●  Слот: Слот\Объекты любого типа - слот, в который будут помещены выбранные объекты.

●  Указать слот... - пункт меню, позволяющий выбирать слот.

●  Выбор - режим выбора объектов с чертежа.

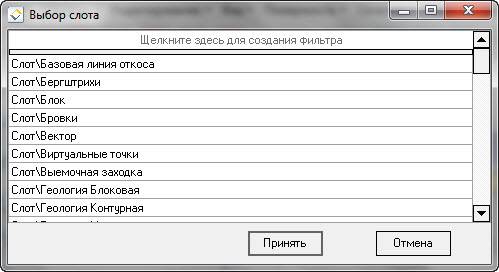

При выборе пункта меню Указать слот открывается диалог со списком доступных слотов, в котором необходимо выбрать требуемый слот и подтвердить выбор нажатием кнопки .

Двойным щелчком левой кнопки мыши по селектору слота открывается редактор слота, в котором пользователь задает параметры трех блоков Для всех, Тип выбора, Режим выбора (подробно описано в главе Выбор точек поверхности).

Определяется способ выбора объектов:

·  точкой,

·  рамкой,

·  контуром,

·  полилинией.

Задается режим выбора:

·  устанавливать,

·  снимать,

·  инвертировать состояние выбранности.

- режим замещения выбранных объектов.

- режим дополнения выбранных объектов.

- кнопка подтверждения выбора объектов.

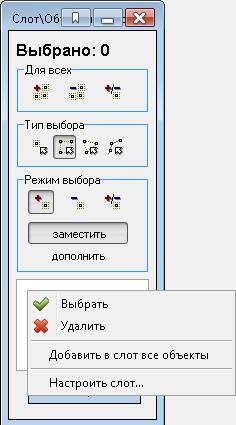

При открытом редакторе слота выбор объектов в слот может выполняться как с чертежа, так и через контекстное меню, вызываемое щелчком правой кнопки мыши в редакторе слота.

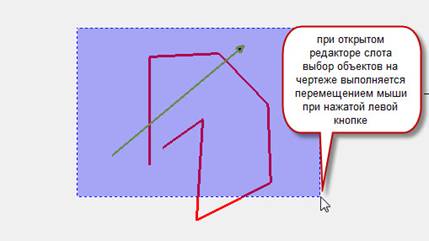

Рис.1 Выбор объектов на чертеже мышью

Контекстное меню:

●  Выбрать - выбор подсвеченного объекта (объектов) и удаление остальных.

●  Удалить - удаление подсвеченного объекта (объектов).

●  Добавить в слот все объекты - все объекты чертежа будут добавлены в редактор слота.

●  Настроить слот… - открывается диалог Настройки слота, содержащий несколько закладок:

- закладка Тип - выполняется выбор типа или типов объектов, которые могут быть помещены в данный слот:

○  объекты любого типа - могут быть помещены в слот объекты любого типа;

○  ограничить указанными типами - выбираются из списка типы объектов (или один тип), которые могут быть выбраны в данном слоте. Несколько типов выбираются при удерживании клавиши Ctrl

- закладка Количество - определяется количество объектов, которое может быть помещено в данный слот:

o  только один объект - в слот может быть выбран только один объект заданного типа;

○  множество объектов - в слот может быть помещено множество объектов заданного типа.

Список объектов селектора слота раскрывается нажатием кнопки , которая при раскрытом списке принимает вид . В список объектов попадают все объекты чертежа, удовлетворяющие фильтру, настроенному в редакторе слота.

НЕ нашли? Не то? Что вы ищете?

При раскрытом списке объектов доступны следующие варианты выбора объектов:

●  выбор объектов установкой флажка в соответствующем поле. В случае, когда селектор слота настроен на выбор только одного объекта, установка флажка закроет развернутый список. Двойной щелчок левой кнопкой мыши по объекту в развернутом списке объектов поместит данный объект в слот и закроет список объектов.

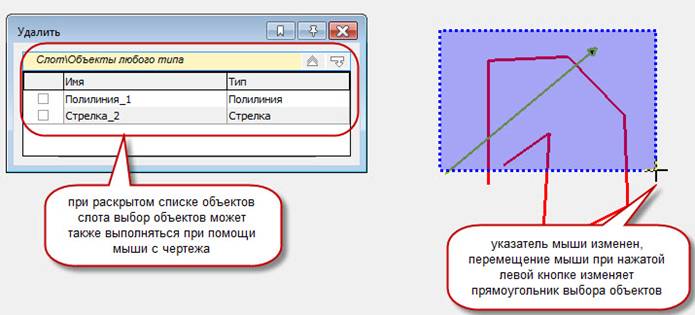

●  выбор объектов мышью с чертежа.

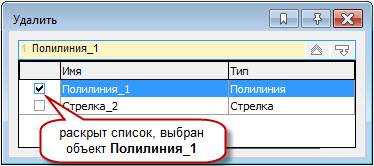

Рис.2 Подсветка объекта на чертеже, выбранного в слот

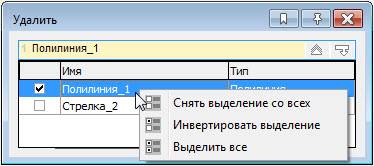

Также при раскрытом списке объектов в селекторе слота нажатием правой кнопки мыши вызывается контекстное меню, управляющее выбором объектов.

Перемещение фокуса по списку объектов будет изменять подсветку объектов на чертеже.

Рис.3 Подсветка объекта на чертеже, находящегося в фокусе в раскрытом списке

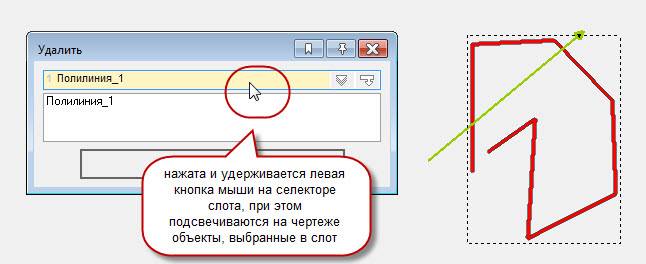

При нажатой и удерживаемой левой кнопке мыши на селекторе слота, на чертеже будут подсвечены объекты, помещенные в слот. При отпускании кнопки мыши подсветка будет снята.

Рис.4 Подсветка объекта на чертеже, выбранного в слот

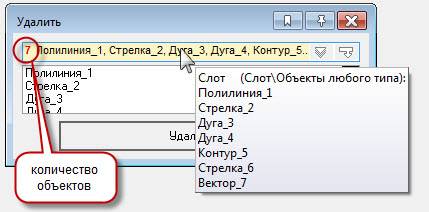

В селекторе слота указывается количество выбранных объектов. В случае, когда все выбранные объекты помещаются в видимую часть селектора слота, значение количества отображается серым цветом. В противном случае, когда не все выбранные объекты помещаются в видимую часть селектора слота, красным.

Также при подведении указателя мыши к селектору слота отображается всплывающее окно с указанием наименования слота и со списком всех объектов, помещенных в слот.

Рис.5 Всплывающее окно со списком всех объектов, помещенных в слот

При выборе пункта меню Выбор изменяется внешний вид кнопки режима выбора объектов в селекторе слота.

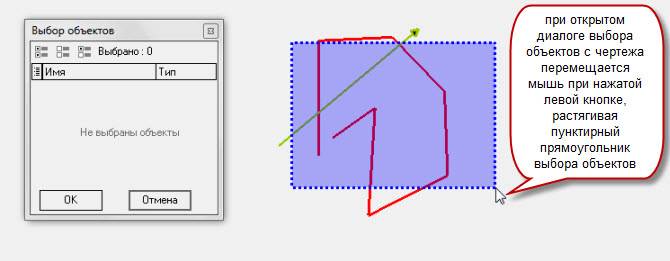

Для того чтобы выбрать объекты в режиме выбора объектов с чертежа, необходимо выполнить двойной щелчок левой кнопкой мыши по селектору слота, в результате чего будет открыт диалог Выбор объектов.

При открытии этого диалога необходимо прижать левую кнопку мыши и переместить мышь по чертежу, растягивая прямоугольник выбора. При отпускании левой кнопки мыши объекты будут выбраны и помещены в список диалога выбора.

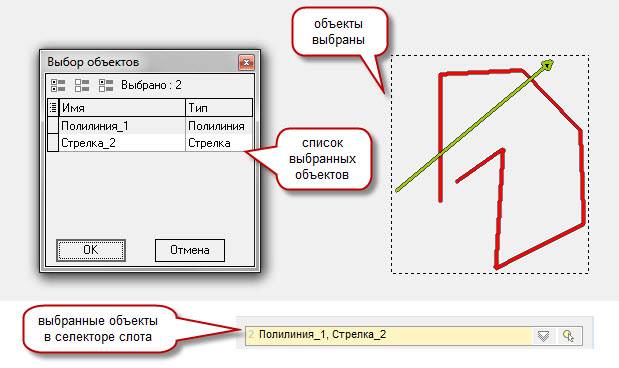

Рис.6 Выбор объектов на чертеже мышью

Рис.7 Выбранные объекты помещены в слот

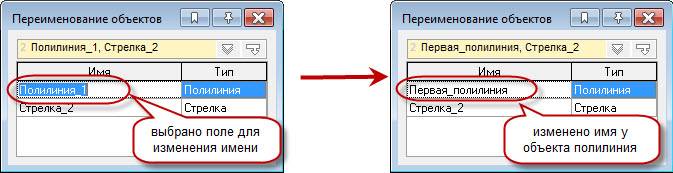

Через контекстно меню объектам, выбранным в селекторе слота, может быть изменено имя. Контекстное меню вызывается щелчком правой кнопки мыши.

Далее необходимо выбрать пункт меню Изменить имя..., в результате чего откроется диалоговое окно Переименование объектов.

Для изменения имени, необходимо щелчком левой кнопкой мыши по требуемую объекту активировать поле ввода и вписать новое имя объекта.
