ФИЗИКО-ХИМИЧЕСКОЕ МОДЕЛИРОВАНИЕ МИНЕРАЛЬНЫХ РАВНОВЕСИЙ ЗОН СУБДУКЦИИ ОСТРОВНЫХ ДУГ НА ПРОГРАММНОМ КОМПЛЕКСЕ «СЕЛЕКТОР»

В. И. Васильев, Н. С. Жатнуев

Геологический институт СО РАН, Улан-Удэ, *****@***bsc. *****

Актуальность проблемы выяснения параметров зон субдукции как зон выплавления базитовых магм и контролирующего механизма вулканических процессов несомненна. Для получения корректных результатов необходимо представлять не только качественную картину глубинного строения островных дуг, но и иметь физико-химически и математически обоснованные количественные отношения P-T условий и равновесных концентраций в минеральных парагенезисах этих областей. На современном этапе геохимических исследований такую количественную базу можно получить только путем численного термодинамического моделирования.

В связи с вышеизложенным авторами была разработана и рассчитана численная двумерная физико-химическая модель равновесных минеральных ассоциаций для обстановки зон субдукции островных дуг. Рассматриваемая в модели область представляет собой вертикальный разрез вкрест простирания зоны субдукции на глубину 100 км и горизонтальной протяженностью 40 км. Модельная плоскость разбита на 4000 резервуаров размером 1х1 км, для каждого из которых рассчитаны температура, давление и химический состав. Модель является статической, т. е. тепло - и массоперенос между резервуарами отсутствует.

Таблица 1

Расчетные параметры условно принятых зон модели и их молярные составы

Слой

A

SML

CC

OML

OC

S

Водонасыщенность

Океанический осадочный, %

3,52

14,73

20,0

Океанический вулканогенный, %

13,92

72,42

25,0

Океанический базальтовый, %

100

79,60

1,5

Континентальный гранитный, %

100

0,0

Континентальный базальтовый, %

100

0,0

Астеносфера (пиролит), %

100

0,0

Морская вода, %

2,96

12,85

100,0

Si, моль/кг

6,68

9,18

10,70

8,25

7,90

6,71

Al, моль/кг

0,73

2,82

3,08

3,05

2,88

2,28

Fe, моль/кг

2,12

1,32

0,80

1,42

1,34

1,03

Mg, моль/кг

9,10

1,59

0,75

1,96

1,81

1,26

Ca, моль/кг

0,44

1,45

0,69

2,01

2,16

2,76

K, моль/кг

0,04

0,28

0,63

0,05

0,07

0,15

Na, моль/кг

0,18

0,76

0,89

0,84

0,82

0,77

H, моль/кг

0,22

1,56

0,78

0,77

4,47

17,00

O, моль/кг

26,59

28,64

29,70

27,84

28,65

31,34

S, моль/кг

0,00

0,03

0,03

0,02

0,02

0,02

Плотность, г/см3

3,30

2,70

2,50

3,20

3,00

2,20

Модельная система состоит из условно принятых зон, каждая из которых характеризуется собственным химическим составом, плотностью и пористостью (рис. 1). Расчетные физико-химические параметры зон (табл. 1) согласованы с литературными данными [1, 3, 5]. Зона A («asthenosphere») имитирует верхнюю часть мантии пиролитового состава. Состав зоны SML («sub-continental mantle lithosphere») усреднен из литературных данных по континентальному базальтовому слою [4, 8, 11]. Зона CC («continental crust») соответствует «гранитному» слою континентов. Принято, что континентальные зоны SML и CC не содержат метеорных вод ниже глубины 100–150 метров [10], т. е., применительно к нашим условиям, не содержат воды в флюидной фазе. Зоны OC («oceanic crust») и S («sediments») представляют океаническую кору и аккреционный клин морских и вулканогенных осадков. Водонасыщенность этих зон принята эквивалентной пористости, т. е. поры полностью заполнены морской водой. Зона OC по химическому составу представляет собой комбинацию океанического базальтового (79,60 %), океанического вулканогенного (13,92 %) и океанического осадочного (3,52 %) слоев с обводненными порами (2,96 %). Состав морской воды (зона W) нормирован из [8]. Зона S комбинирует в себе вулканогенные (72,42 %) и морские (14,73 %) осадки и насыщена водой до 12,85 масс.%, что соответствует литературным данным [9, 10]. Зона OML («oceanic mantle lithosphere») представляет собой переходную к астеносфере зону «базальтового» слоя океанов и свободной воды не содержит.

НЕ нашли? Не то? Что вы ищете?

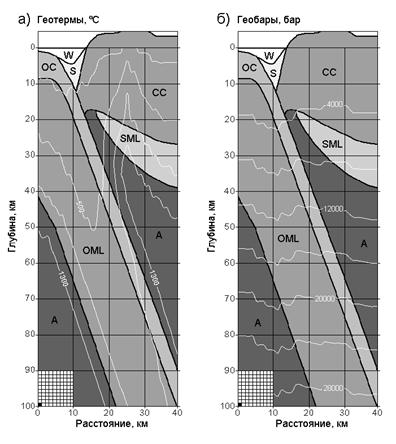

Температурные поля модели (рис. 1, а) рассчитаны с помощью авторского программного обеспечения на основе литературных данных [2, 3, 5] с учетом теплопроводности различных типов пород. Распределение температуры в периферии модели соответствует повышенной геотерме. В зоне субдукции погружающиеся слои охлаждены, а мантийный клин разогрет относительно одноуровневых слоев. Температура в вершине мантийного клина соответствует ликвидусу базальтового расплава.

Подпись:Давление в резервуарах (рис. 1, б) рассчитывалось, исходя из плотностей и пористостей зон. Под «океаном» оно складывалось из гидростатического давления морской воды и литостатического давления вышележащих слоев, под «континентом» – принималось литостатическим. Таким образом, на глубине 100 км под осевой частью островной дуги расчетное давление достигло 30 кбар. Плотности пород рассчитаны по литературным данным [9].

Независимые компоненты модели отбирались, исходя из принятых составов зон (табл. 1). Не ставя себе задачу исследования параметров распределения редких и рассеянных элементов, мы ограничились 10 компонентами, в состав которых вошли кремний, алюминий, железо, магний, кальций, натрий, калий, сера, водород и кислород.

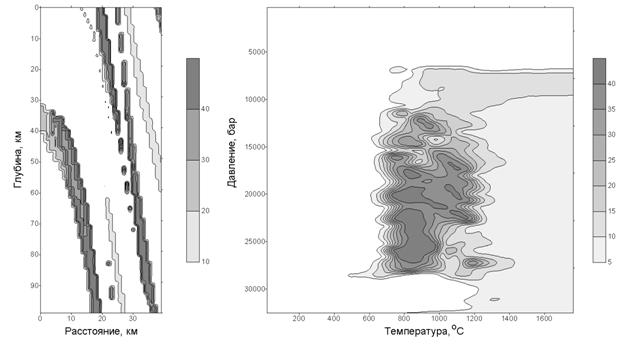

Рис. 2. Диаграммы расчетных равновесных концентраций диопсида в модельном пространстве и в P-T координатах. Содержания диопсида даны в массовых %.

Зависимые компоненты системы были отобраны из баз данных ПК«СЕЛЕКТОР»: 95 конденсированных фаз (базы данных b_Berman, s_Sprons98, s_Yokokawa), 64 компонента водного раствора (база данных a_Sprons98) и 7 компонентов газовой фазы (база данных g_Reid).

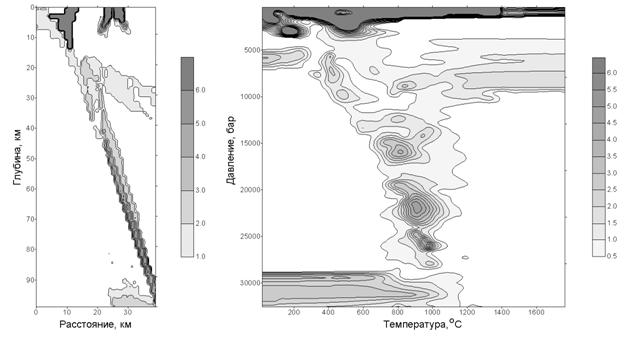

Рис. 3. Диаграммы расчетных равновесных концентраций свободного флюида в модельном пространстве и в P-T координатах. Содержания флюида даны в массовых %.

Расчет равновесий производился методом минимизации свободной энергии Гиббса. Для каждой условной зоны строилась матрица составов в P-T координатах и рассчитывались равновесные концентрации зависимых компонентов. В результате определились 41 минеральная фаза, 61 компонент водного раствора и 6 компонентов газовой фазы, равновесные при строго определенных условиях.

Подпись:Для каждого зависимого компонента были построены как пространственные, так и P-T диаграммы равновесных концентраций. В качестве примера приведем диаграммы равновесных концентраций диопсида в модельном пространстве и в P-T координатах (рис. 2). Для конденсации диопсида в данных условиях характерны широкие интервалы давления (5 – 30 кбар) и температуры (600 – 1300 ºС), в которых можно выделить несколько генераций как магматического, так и контактово-метасоматического характера. Пространственное распределение диопсида, очевидно, контролируется структурой модели и входными составами зон.

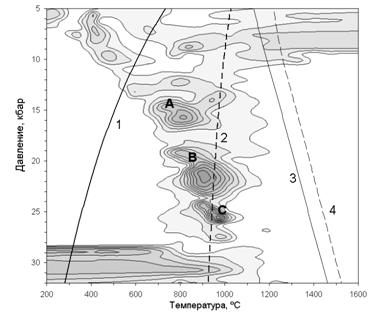

Наибольший интерес вызывает количественная оценка дегидратации пород в нижней части зоны OC, соответствующей начальной стадии выплавления базальтовых магм. На рис. 3 приведены пространственная и P-T диаграммы концентрации отделившегося флюида. Прослеживается рост содержания свободного флюида, начиная с глубины 35 – 40 км (1 – 2 масс.%) до более 6 масс.% на глубинах порядка 80 – 90 км. На рис. 4 на участок P-T диаграммы флюида наложены полиномиально интер - и экстраполированные из литературных данных [7] линии солидусов и ликвидусов водонасыщенного и «сухого» базальта. Несмотря на некоторую разницу в составах базальта и зон OC и OML, вдоль них прослеживаются два поля частичного и одно поле полного плавления пород с образованием суббазальтового расплава и определенного количества растворенного флюида. Расчетные данные характеризуют области выплавления базитов вдоль зоны OC на глубинах 30, 55 и 75 км.
