Техническая документация

Прототип системы манипуляции для лесозаготовок

1. Назначение и цели

Прототип системы манипулятора для лесозаготовок создается с целью поиска оптимального инженерного решения для систем подобного типа, следовательно он должен как можно точнее имитировать образец, которым является двухзвенный манипулятор на вращающейся относительно вертикальной оси основе. Первое звено – неизменной длины, второе – переменной длины. На конце второго звена – свободно висящий захват. Требуется обеспечение управляемого вращения захвата вокруг собственной оси. Главная функция захвата на конце второго звена манипулятора – обеспечивать надежное зажатие в нем древесных бревен. Система должна предусматривать функцию контроля надежности захвата бревна.

2. Строение

Данная модель собрана на базе конструктора TETRIX с использованием LEGO.

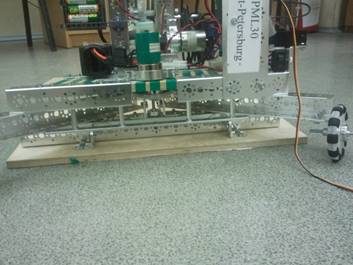

2.1. Основа

За основу робота была взята деревянная платформа, на ней жестко закреплена шестеренка, через центр которой пропущена ось, с надетой на неё подставкой. На подставке установлен привод, с маленькой шестеренкой. Блоки управления и сам манипулятор установлены на этой подставке. I:\DCIM\Camera\2013-04jpg

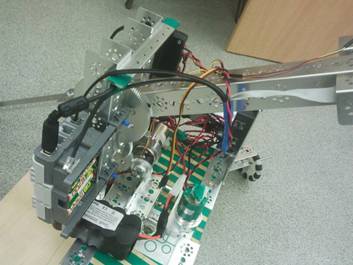

2.2. Первое звено

Первое звено представляет собой вертикальную основу, из двух балок, с зажатыми между ними шестеренками, создающими передаточное отношение на мощность и вращающееся в вертикальной оси балку. I:\DCIM\Camera\2013-04jpg

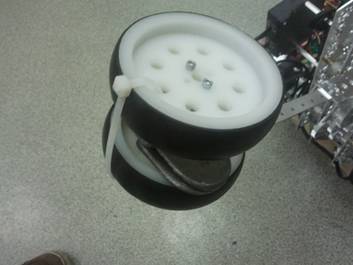

С другой стороны установлена балка с противовесом, длинна которого подобрана таким образом, чтобы она не мешала движению манипулятора, и была максимальной.

C:\Users\Администратор\Documents\2013-04jpg

На конце первого звена с двух сторон установлены фиксаторы, между которыми вращается второе звено. Данная система обеспечивает надёжную фиксацию второго звена, и предотвращает его шатание.

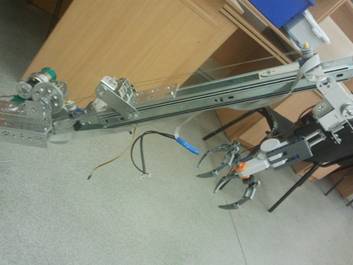

2.3. Второе звено

Второе звено состоит из двух реек, видвигающихся на 25см, на одном из концов которых установлен привод, обеспечивающий вращение второго звена вокруг горизонтальной оси.

C:\Users\Администратор\Documents\2013-04jpg

Выдвижение данной системы, а также возвращение её в исходное положение обеспечивает система из лесок, которые наматываются на ось, вращаемую сервоприводом с помощью червячной системы. На данный сервопривод был установлен реостат с целью изменения его скорости за счет изменения сопротивления электрической цепи.

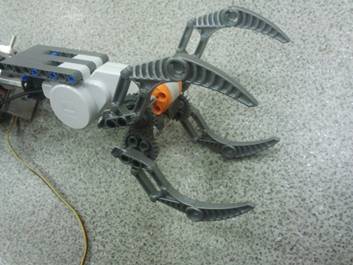

2.4. Захват

На конце выдвигающейся части установлена ось, на которой крепится сервопривод с захватом. Сам захват представляет собой привод Lego, на подвижной части которого закреплены 4 шестеренки, с прикрепленными к ним изогнутыми балками.

I:\DCIM\Camera\2013-04jpg

Такая конструкция обеспечивает надежный захват бревна любого диаметра. Так же с помощью данного захвата можно брать не только бревна, но и камни и другие предметы разнообразных форм.

3. Управление

Управление образцом осуществляется с помощью геймпада Logitech f310.

Данный контроллер присоединен к компьютеру по USB. На компьютере установлена программа RobotC. Робот подключен к компьютеру через Bluetooth.

Первое и второе звено управляются с помощью соответствующих джойстиков, выдвижение второго звена осуществляется с помощью кнопки A, возвращение в исходное положение Х, вращение вокруг вертикальной оси влево LT, вправо RT, захват объекта LD, возвращение в исходную позицию захвата RD.

Так же существует программа «arm» с помощью которой можно управлять всеми частями робота по отдельности с микрокомпьютера NXT.
