Строительная климатология (стр. 4 )

Широта, град. с. ш.	IV	V	VI	VII	VIII	IX
Восточная ориентация. Угол наклона 10°
40–48	1	0,99–1	1	0,99–1	0,99–1	0,99–1
50–54	1	1	1	1	1	1
56–66	1–1,1	1,01	1	1	1–1,01	1,01–1,22
Угол наклона 20°
40–42	0,96	0,96	0,94–0,95	0,95–0,96	0,95–0,96	0,96
44–48	0,97–0,98	0,97–0,98	0,96	0,96–0,97	0,97	0,97
50–54	0,98	0,98	0,97	0,97	0,98	0,98–0,99
56–60	0,99	0,99	0,97–0,98	0,97–0,98	0,98	1
62–66	1	0,99	0,98	0,98	0,98–0,99	1–1,01
Западная ориентация. Угол наклона 10°
40–48	0,98	0,98	0,98	0,98	0,98	0,97–0,98
50–54	0,98	0,98	0,98	0,98	0,98	0,98
56–66	0,99–1	0,99–1	0,99–1	0,99–1	0,99–1	0,99–1
Угол наклона 20°
40–42	0,94	0,93	0,93	0,93	0,93	0,94
44–48	0,94–0,95	0,93–0,94	0,93	0,93–0,94	0,93	0,94
40–54	0,95	0,93–0,94	0,93	0,94	0,94	0,95
56–60	0,95–0,96	0,94	0,93–0,94	0,94	0,95	0,96
62–60	0,96	0,94	0,95–0,96	0,94–0,95	0,95–0,96	0,96–0,97

Примечание. Для угла наклона 5° поверхности восточной и западной ориентации имеют коэффициент, равный 1.

Климатические параметры для прогнозирования и обеспечения долговечности ограждающих конструкций

2.32. Для более полного учета климатических воздействий при прогнозировании долговечности ограждающих конструкций используют комплекс характеристик температуры воздуха:

среднюю месячную температуру воздуха tсм, °С, принимаемую по СНиП 2.01.01-82;

среднюю амплитуду Ас, °С, суточных колебаний температуры воздуха по месяцам, принимаемую по СНиП 2.01.01-82 (в СНиПе приведены удвоенные значения);

среднюю суточную температуру воздуха tcc, °С, за каждый день месяца, определяемую по метеорологическим ежемесячникам за период не менее 10 лет.

2.33. На основе этих данных строится график, на котором изображаются: ход средней месячной температуры воздуха и средней суточной температуры воздуха за каждый день в летне-осенний (л-о) и зимне-весенний (з-в) периоды года.

На кривой хода средней месячной температуры воздуха в эти периоды выделяются участки, где наблюдаются устойчивые периодические изменения средней суточной температуры воздуха с последующим пересечением этой кривой. На этих участках кривые суточного хода температуры воздуха аппроксимируются синусоидой.

2.34. В пределах выделенных участков определяют: средний расчетный полупериод устойчивых периодических заморозков Рзл-о, Рзз-в и оттепелей заморозков Рол-о, Роз-в, среднюю расчетную амплитуду температуры воздуха заморозков Азл-о, Азз-в при заморозках с полупериодом соответственно заморозков Рзл-о, Рзз-в, среднюю расчетную амплитуду температуры воздуха Аол-о, Аоз-в при оттепелях с полупериодом соответственно Рол-о, Роз-в, число устойчивых заморозков тзл-о и оттепелей тоз-в в соответствующие периоды; даты начала устойчивых заморозков или соответственно оттепелей.

Пример построения графика и определения необходимых расчетных характеристик приведен на рис. 4. Рассчитанные по этой методике расчетные климатические характеристики для ряда городов северной строительно-климатической зоны приведены в табл. 7.

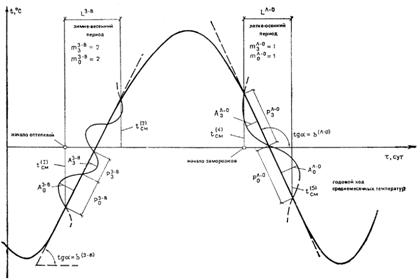

Рис. 4. Схема для определения климатических характеристик при прогнозировании долговечности наружных конструкций

Таблица 7

	Зимне-весенний период
		Оттепели	Заморозки
Город	Начало	средний расчетный полупериод Роз-о	средняя расчетная амплитуда Аоз-в	число оттепелей тоз-в	средний расчетный полупериод Рзз-в	средняя расчетная амплитуда Азз-в	число заморозков тзз-в
Воркута	30.04	1,9	3,8	4	4,7	4,1	7
Магадан	02.05	2	2,1	3	4,7	2,2	3
Надым	16.04	3,6	5,2	4	5,7	6,1	6
Новый Уренгой	20.04	3,3	2,7	3	5,7	7	6
Норильск	27.04	1,6	3,7	1	10,8	10,5	3
Сургут	04.04	5,8	5,7	5	3,4	4	6
Тында	09.04	3,5	3,6	3	5,2	3,8	3
Якутск	16.04	4,6	4,6	2	6,1	4,4	2

Продолжение табл. 7

	Летне-осенний период
		Заморозки	Оттепели
Город	Начало	средний расчетный полупериод Рзл-о	средняя расчетная амплитуда Азл-о	число оттепелей тзл-о	средний расчетный полупериод Рол-о	средняя расчетная амплитуда Аол-о	число заморозков тол-о
Воркута	29.09	4,8	3,2	3	3,3	3,1	2
Магадан	08.10	4,9	4,4	1	4,7	2,9	1
Надым	29.09	3,7	3	3	3,4	3,8	2
Новый Уренгой	28.09	3,9	2,8	3	2,5	3,2	2
Норильск	28.09	4	4,1	1	1,6	2,5	1
Сургут	03.10	6,1	7,5	4	2,4	3,5	5
Тында	01.10	3,4	3,6	2	2,9	3,4	2
Якутск	25.10	2,7	1,8	2	5,7	5,2	2

2.35. Для последующего расчета долговечности ограждающих конструкций необходимо также определить величину b, °С/ч, характеризующую интенсивность изменения средней месячной температуры воздуха в летне-осенний bл-о и зимне-весенний bз-в периоды, сут.
