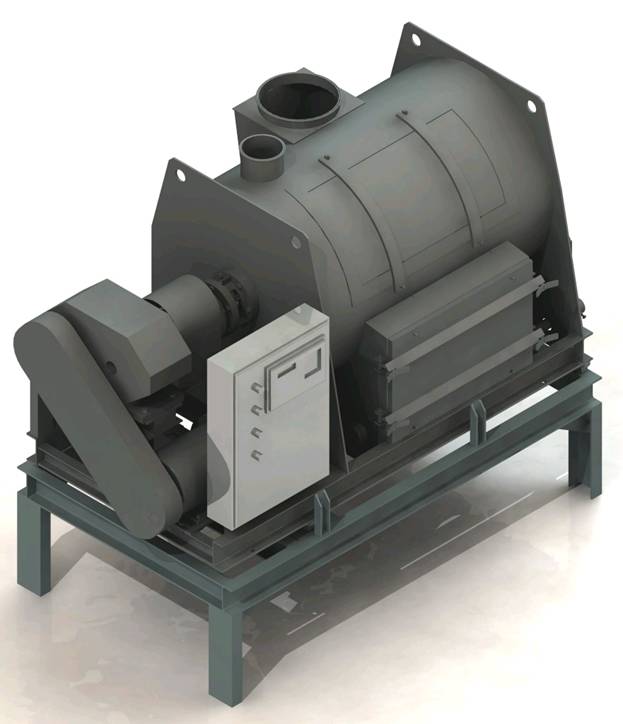

Смеситель-дозатор сухих строительных смесей СБ-97МК-Д
НАЗНАЧЕНИЕ
Смесители-дозаторы серии СБ-97МК-Д построены на базе горизонтальных одновальных смесителей принудительного перемешивания СБ-97МК <ссылка> и предназначены для приготовления всех видов сухих строительных смесей в установках с ручным и автоматизированным управлением.
Смеситель-дозатор является функционально и конструктивно законченным изделием, позволяющим с высокой точностью дозировать набор компонентов для сухой строительной смеси, перемешивать их и выгружать в фасовочный агрегат.
В составе смесителя-дозатора применен комбинированный шкаф управления КШУ, который выполняет взвешивание компонентов, управляет перемешиванием смеси. Шкаф содержит также пневматические элементы, управляющие выгружным затвором смесителя.
Шкаф управления смесителем-дозатором может управлять внешними питателями, подающими компоненты в смеситель. В установках с ручным дозированием компонентов шкаф управления может управлять световыми (звуковыми) сигналами начала и завершения загрузки каждого компонента.
Выпускаются смесители-дозаторы с номинальной загрузкой 300, 600, 1200 кг (при плотности смеси 1,2 т/куб. м.)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Наименование показателей | СБ-97МК-Д-300 | СБ-97МК-Д-600 | СБ-97МК-1200 |
Номинальная загрузка, куб. м. | 0,25 | 0,5 | 1,0 |
Время цикла перемешивания универсальной строительной смеси, мин | 1,5 - 3 | ||
Время цикла перемешивания сложных строительных смесей, мин | 2 - 9 | ||
Скорость вращения вала, об./мин | 60 (45…90) | ||
Номинальное давление воздуха в пневмоцилиндре, МПа | 0,63 | ||
Количество лопаток, шт | 8 | 12 | 16 |
Мощность электродвигателя, кВт | 7,5 | 11,0 | 18,5 |
Количество тензометрических датчиков | 4 | ||
Точность взвешивания (дозирования), % | 1 | ||
Пределы дозирования, кгс (max…min) | 300...10 | 600...20 | 1200…40 |
Способ дозирования | весовой, порционный | ||
Количество компонентов смеси | до 6 | ||
Габаритные размеры, не более | |||
Длина, мм | 1797 | 2193 | 2775 |
Ширина, мм | 1068 | 1104 | 1458 |
Высота, мм | 1533 | 1719 | 2070 |
Температура материала при перемешивании, не более, °С | +85 | ||
Рабочий диапазон температур, °С | -10…+60 | ||
Вес, не более, кг | 828 | 1060 | 1550 |
УСТРОЙСТВО И РАБОТА Устройство и работу смесителя-дозатора смотрите в описании изделия СБ-97МК

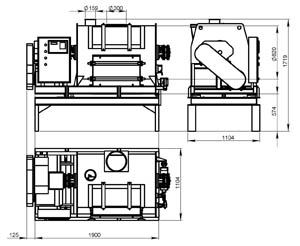

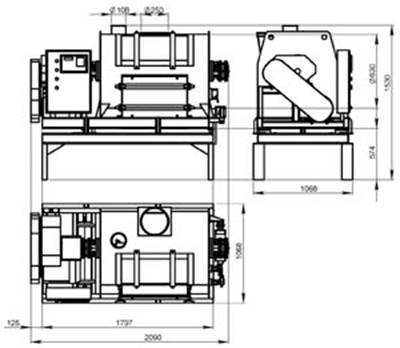

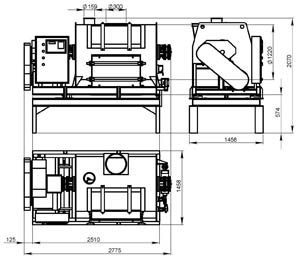

ГАБАРИТНЫЕ РАЗМЕРЫ
СБ97-МК-Д-300 | СБ-97МК-Д-600 | СБ-97МК-Д-1200 |
|
|
|
