2.7 Выключить гидросистему трактора, отсоединить гидравлические шланги и отцепить машину от трактора. Снять подвесные цепи с тележки. Вывести храповик из зацепления с храповым колесом редуктора (рукоятку вверх и на себя), отключить рычаг редуктора (влево до упора) и включить ленточный тормоз (повернуть рукоятку вниз). Установить на специальный кронштейн блока управления солнечную батарею и подключить к ней кабель со специальным разъемом, имеющийся на блоке. Установить в блок управления аккумулятор и подключить к его клеммам провода питания, соблюдая полярность в соответствии с маркировкой на аккумуляторе и проводах.

2.8 После чего зацепить трактором оросительную тележку со стороны оросительной пушки, и на скорости не более 6 км/ч, оттащить тележку на необходимую (но не более 700 м) длину п/э трубы (на барабане должно оставаться не менее 1-4 не размотанных витков п/э трубы). Отцепить тележку от трактора и установить нужный сектор дождевания поворотом упоров на пушке дождевальной (см. п.2.14). Включить рычаг редуктора (вправо до упора), причем для надежного включения необходимо надеть маховик на шлицы вала приема мощности (далее по тексту ВПМ) редуктора, и вращая маховиком вал включить рычагом до упора кулачковую муфту в редукторе, при этом шкивы редуктора и турбины начнут вращаться при вращении маховика. Ввести храповик в зацепление с храповым колесом (рукоятку вверх и от себя) и отключить ленточный тормоз (повернуть рукоятку вверх).

2.9 Установить установку насосную возле открытого водоема таким образом, чтобы высота от всасывающего патрубка над поверхностью воды не превышала три метра. Смонтировать схему подключения установки насосной с водоемом и машиной в соответствии с рисунком 1 (при этом необходимо учитывать, что всасывающий фильтр, лежащий на дне водоема, должен находится на расстоянии не менее 0,3 м под поверхностью воды, во избежание подсоса воздуха в насос). Открыть шаровой кран ответвления на ручной насос, откачать ручным мембранным насосом воздух из всасывающей линии и насоса, заполняя их водой. После чего закрыть шаровой кран. Соединить вал отбора мощности трактора (далее по тексту – ВОМ) и приводной вал установки насосной карданным валом, при этом необходимо соблюдать все меры безопасности (см. п.1.5)





1 Фильтр;

2 Труба всасывающая L = 4 м;

3 Установка насосная УН-140К;

4 Рукав гибкий напорный с разъемами на концах;

5 Водовод.

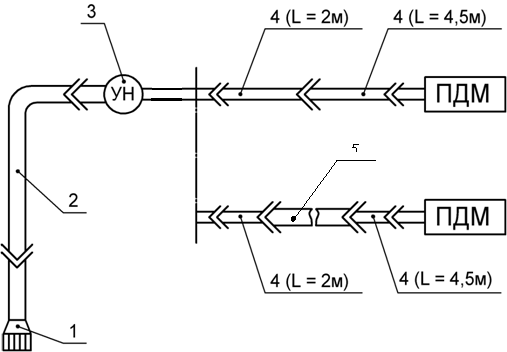

Рисунок 1 - Схема соединений установки насосной УН-140К и ПДМ при

поливе с водоводом и без него.

2.10 Машина развернута и готова к работе. При запуске установки насосной от ВОМ трактора, и нажатия клавиши «START RESET» в блоке управления, машина начнет работать согласно п. 1.4.11. Для оптимальной (экономичной) работы необходимо, чтобы число оборотов двигателя трактора, вращающего вал установки насосной, находилось в экономичном «зеленом» диапазоне тахометра. Расход воды, подаваемый на машину, зависит от мощности, числа оборотов двигателя трактора и от применяемой форсунки, установленной на пушке, и давления в напорной линии машины (см. по манометру на приводе), и определяется по таблице 3.

Т а б л и ц а 3-Таблица расхода воды м3/ч

Давление, бар	Диаметр форсунки, мм
16	24	30
5,0	50,25	54,19	55,33
5,5	52,71	56,84	58,03
6,0	55,05	59,37	60,61
6,5	57,30	61,79	63,08
7,0	59,47	64,12	65,46
7,5	61,55	66,37	67,76
8,0	63,57	68,55	69,98
8,5	65,53	70,66	72,14
9,0	67,43	72,71	74,23
9,5	69,27	74,70	76,26
10,0	71,07	76,64	78,24
10,5	72,83	78,53	80,18
11,0	74,54	80,38	82,06
11,5	76,22	82,19	83,91
12,0	77,86	83,96	85,71

Необходимая скорость сматывания трубы зависит от расхода и высоты необходимого слоя осадков и определяется по формуле:

Q h·b

V = 1000

где V– необходимая скорость сматывания п/э трубы и передвижения тележки с водяной пушкой, м/ч;

Q– расход воды, м³/ч;

h– необходимый для полива данной сельскохозяйственной культуры средний слой осадков (устанавливается по агротехническим нормам), мм;

b– ширина орошения, м, (см. рис.2) зависит от углов α1 и α2 и радиуса R сектора равномерного дождевания (в среднем составляет 35 м). Максимальная

ширина дождевания достигается при величинах α1 = α2 = 100º ± 5º и R = 35 м и составляет b=70 м.(α1 и α2 должны быть немного более 90º для лучшей равномерности полива). В случаях, когда необходимо установить ширину полива меньше чем 70 м, углы устанавливаются визуально и уточняются в процессе дождевания, а ширина b определяется практическим измерением.

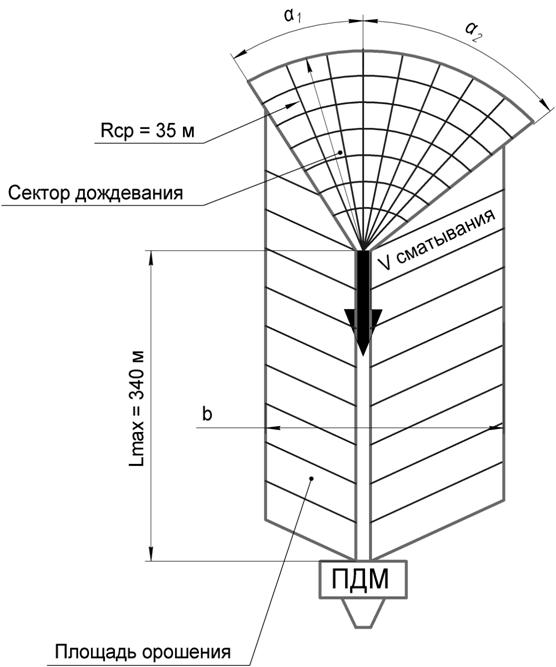

Рисунок 2 - Схема полива.

На основании полученных данных необходимо произвести установку скорости сматывания п/э трубы на электронном устройстве контроля и управления согласно п.2.15

2.11 По окончании процесса дождевания оросительная тележка возвращается к машине. Прижимная рамка упором тележки отводится вперед, нажимая при этом на толкатель, который двигается вперед и выключает датчик, при этом останавливается турбинный привод наматывающего устройства. Окончить процесс дождевания можно не дожидаясь полного сматывания турбиной п/э трубы. Для этого необходимо нажать клавишу «STOP» в блоке управления, остановить насос, выключить рычаг редуктора (влево до упора), и маховиком, установленным на ВПМ редуктора смотать п/э трубу. Если длина не смотанной трубы превышает 5-10 метров, целесообразно сматывание производить от ВОМ трактора. Для этого необходимо подведя трактор к машине, соединить ВОМ трактора и ВПМ редуктора карданным валом из комплекта установки насосной, при этом необходимо соблюдать все меры безопасности (см. п.1.5). Включив ВОМ, на минимальных оборотах двигателя трактора, начать сматывание, постепенно увеличивая обороты, Когда тележка подойдет к машине на 1-2 метра, выключить ВОМ и продолжить сматывание маховиком (см. выше).

2.12 Для перевода машины в транспортное положение необходимо:

- отсоединить напорный рукав от насоса, потом от машины;

- закрепить подвесные цепи подъемного устройства на тележке;

- прицепить машину к трактору и подключить гидравлические шланги с разрывными муфтами к гидросистеме трактора;

- поднять рукоятками гидрораспределителей переднюю и задние (вместе с оросительной тележкой) опоры в крайнее верхнее положение;

- повернуть раму с барабаном в транспортное положение и зафиксировать стопором;

- закрепить от поворота пушку дождевальную (см. ниже);

- отсоединить провода питания от аккумулятора и снять аккумулятор;

- отсоединить разъем кабеля солнечной батареи и снять солнечную батарею.

2.13 Для установки машины в стояночное положение необходимо: включить гидросистему трактора; рукоятками гидрораспределителя опустить переднюю и задние опоры на землю, обеспечив устойчивое положение машины (при этом тележка опустится на землю); выключить гидросистему трактора; отсоединить гидравлические шланги и отцепить машину от трактора. Таким образом - передняя и задние опоры выполняют функцию стояночного тормоза.

2.14 Инструкция по эксплуатации пушки дождевальной.

Пушка дождевальная имеет фланец для крепления. Устанавливать ее на стойку необходимо с помощью прилагаемых в комплекте прокладки, болтов и гаек. Болты надо хорошо подтянуть.

2.14.1 При выборе форсунки необходимо руководствоваться следующими соображениями: форсунки большего диаметра дают больший расход чем форсунки меньшего диаметра, а значит и большую производительность полива, но и больший средний размер капель, что может привести к повреждению некоторых сельскохозяйственных культур с нежными ростками при поливе. Выбранную форсунку нужного диаметра надо установить, предварительно отвернув пластмассовую гайку на конце пушки с помощью находящегося в комплекте поставки специального ключа. Перед тем как подтянуть гайку, после установки форсунки, надо следить за тем, чтобы форсунка была правильно установлена в направляющей трубе, чтобы избежать повреждения - как трубы, так и форсунки.

ВНИМАНИЕ! ФОРСУНКУ НЕЛЬЗЯ ПОДВЕШИВАТЬ НА ВЕРЕВКЕ ИЛИ ПРОВОЛОКЕ ВО ВРЕМЯ ХРАНЕНИЯ, ЧТОБЫ ИЗБЕЖАТЬ ПОЯВЛЕНИЯ ЦАРАПИН НА ЕЕ ВНУТРЕННЕЙ ПОВЕРХНОСТИ, ТАК - КАК ЭТО ПРИВЕДЕТ К ЕЕ ПОВРЕЖДЕНИЮ.

2.14.2 Секторное дождевание.

Отжать стопорные винты концевых упоров на фланце пушки, упоры передвинуть в желаемое положение и зажать стопорные винты. Проверить визуально величину полученного сектора дождевания, поворачивая пушку вручную вправо и влево таким образом, чтобы поворотный рычаг, дойдя до упора, переключал в другое положение отбойник, ход пушки от упора до упора является сектором дождевания. Величину сектора дождевания, при необходимости, скорректировать пользуясь рекомендациями п. 2.10.

2.14.3 Круговое дождевание.

Отпустить зажимной винт с пружиной на поворотном рычаге, рычаг повернуть в сторону на 90°и зажать винт. В этом положении поворотный рычаг движется над плоскостью концевых упоров. Круговое дождевание это дополнительная опция, и обычно не применяется.

2.14.4 Скорость вращения.

С помощью рукоятки сцепного механизма, находящейся на оси отбойника, есть возможность выбрать три скорости вращения пушки во время дождевания:

- позиция (0)- стандартная - рукоятка стоит вертикально;

- позиция (-) - медленнее - рукоятка стоит вперед;

- позиция (+)- быстрее - рукоятка стоит назад.

2.14.5 Периодическая проверка:

- проверять легкость движения всех движущихся частей;

- проверить исправность форсунки

ВНИМАНИЕ! ПРИ ТРАНСПОРТИРОВКЕ МАШИНЫ ДОЖДЕВАЛЬНУЮ ПУШКУ НЕОБХОДИМО ЗАКРЕПИТЬ ОТ ПОВОРОТА УПОРАМИ ВО ИЗБЕЖАНИЕ ЕЕ ВОЗМОЖНОГО БИЕНИЯ О РАМУ МАШИНЫ, ЧТО МОЖЕТ БЫТЬ ПРИЧИНОЙ ЕЕ ПОВРЕЖДЕНИЯ.

2.15 Инструкция по эксплуатации устройства контроля и управления «Constant Rain» (далее по тексту – устройство).

2.15.1 Назначение, внешний вид и принцип работы устройства

2.15.1.1 Устройство предназначено для управления и контроля передвижной дождевальной машиной. Устройство находится внутри блока управления.

2.15.1.2 Внешний вид передней панели устройства показан на рисунке 3.

Дисплей

Клавиши

(8 шт.)

Рисунок 3 - Передняя панель устройства.

2.15.1.3 Подготовка к работе устройства контроля и управления:

- открыть ключом блок управления;

- закрепить аккумулятор в блоке управления при помощи скобы, находящейся внутри блока управления;

- установить солнечную батарею на блоке управления и подключить к ней кабель со специальным разъемом;

- подключить вилку с проводами к розетке разъема, расположенного на плате устройства;

- установить устройство в блоке управления и закрутить четыре винта;

- подключить провода питания к аккумулятору, соблюдая полярность в соответствии с маркировкой, при этом индикаторная панель должна включиться, устройство готово к работе.

Схема подключения проводов к вилке устройства согласно таблице 4.

Т а б л и ц а 4 - Схема подключения проводов к вилке устройства.

Номер котак-та	Наименование контакта	Цвет провода	Примечание
1	Bat + (Аккумулятор +12 В)	коричневый
2	Bat - (Аккумулятор - 12 В)	голубой
3	Solar + (Солнечная батарея +)	коричневый
4	Solar - (Солнечная батарея - )	голубой
5	Speed Motor(Мотор 1)		Регулирую-щий
6	Speed Motor(Мотор 2)		Регулирую-щий
7	Speed sensor 1(Датчик скорости 1)	голубой
8	Speed sensor 2(Датчик скорости 2)	желтый/ зеленый/красный
9	Speed sensor 1(Датчик скорости 1)	черный
10	Speed sensor 2(Датчик скорости 2)	коричневый
11	Stop sensor (Датчик останова)	голубой или коричневый
12	Stop sensor (Датчик останова)	голубой или коричневый
13	Stop Motor(Мотор 2)		Отключаю-щий
14	Stop Motor(Мотор 2)		Отключаю- щий
15	Не задействован
16	Не задействован
17	Не задействован
18	Не задействован

2.15.1.4 Функции и отображаемые параметры устройства.
