Gasmonitor +. Инсталяция, работа и обслуживание (стр. 2 )

2.7.5.2 Пример расчета батарей

Систма Gasmonitor+ может питать несколько деткторов, звуковых и световых извещателей Какуюемкость использовать и как долго все должно работать?

Шаг 1 : расчет по макисмуму потребления системой

Модуль	кол	На модуль	ВСЕГО для системы
		Ток норм	Ток тревоги	Ток норм	Ток тревоги
19” шасси Дисплей и ВХ/Вых модуль	1	100mA	120mA	100mA	120mA
Газ модульс детектором	8	325mA	355mA	2600mA	2840mA
Звуковая тревога	1		120mA		120mA
Световая тревога	1		50mA		150mA
Всего потребление мА				2700mA	3230mA
Всего потребление А				2.7A	3.3A

Шаг 2 :

Главный источник долден обеспечивать питание системы (3.3A) и заряд батарей 10% от емкости всего = 4A @ 27.6Vdc

Если КПД источника 80% требуется минимум (4 x 27.6)/80% = 138W.

Шаг 3 : расчет продолжительности работы батарей

Стандартная система использует 2 x 12Vdc, 7Ah

Батарея а/час специфицируется не более чем 10% от макисмальной нагрузки как пример батарея 7A/ч как минимум для 10 ч при токе 700mA. Если требуется больший ток и емкость см таблицу

:

% макс	Фактор разряда
10%	1
10% - 30%	0.75
30% - 100%	0.58

Так например питание без аварий = 7Aч/2.7A * 0.58 = 1 ч, 30 минут

Так например питание с аварией = 7Ah/3.3A * 0.58 = 1 ч, 13 минут

3 Полевые устройства

3.1 Основное

Прежде чем иснталировать полевые устройства нужно ознакомится с полевыми устройствами

Crowcon рекомендует для инсталляции системы Gasmonitor+ только опытных специалистов.

Местные стандарты различны для разных стран особенно для опасных зон

3.2 Инсталяция и работа газовых детекторов

3.2.1 Одобрение газовых детекторов

Crowcon производит широкий диапазон детекторов для пожароопасных и токсичных газов Система Gasmonitor+ контролирует все детекторы Crowcon.

Наименование	Тип	Типовой диапазон/газ
Flamgard EXE	Пеллистор 3 провода mV мост Пламя защищен	0-100% LEL Большинство пожароопасных газов
Flamgard D	Пеллистор 3 провода mV мост Пламя защищен	0-100% LEL Большинство пожароопасных газов
Flamgard HT	Пеллистор 3 провода mV мост Пламя защищен	0-100% LEL Большинство пожароопасных газов
Flamgard 4/20	Пеллистор 3 провода 4-20 мА Пламя защищен	0-100% LEL Большинство пожароопасных газов
Flamgard Plus	Пеллистор 3 провода 4-20 мА Пламя защищен	0-100% LEL Большинство пожароопасных газов
Cirrus	Инфракрасный 3 провода 4-20 мА Пламя защищен	0-100% LEL Большинство пожароопасных газо
Nimbus	Инфракрасный 3 провода 4-20 мА Пламя защищен	0-100% LEL С1 доС5 угле водородныеБ Этилен и ЛВЖ
Токсичные
TXgard IS и TXgard IS+	Электрохимические 2 провода 4-20mA	Варианты газов Большинство токсических газов и кислород
TXgard D	Электрохимические 2 провода 4-20mA	Варианты газов Большинство токсических газов и кислород сероводород и т/д
TXgard HS	Сульфистор 3 провода 4-20мА	0-100 ppm
TXgard Plus	Электрохимический 3 провода 4-20 мА	Варианты газов Большинство газов и кислород
TCgard	Термо тип 3 провода 4-20 мА	Подходит для бинарных газов

3.2.2 Расположение детекторов

Нет определенных правил по расположению деткторов в поле но правила содержаться в например BS EN 50073:1999 ‘(рукодство для выбора, инсталляции, использования и обслуживания ) Руководства также имеются и в конкретных странах Но главное Для обнаружения газов легче воздуха детекторы следует располагать на верхних уровнях помещений, и наоборот для газов тяжелея воздуха на нижних уровнях помещений. Следует также учитывать возможные осадки и прикрывать спец крышей сами детекторыЮ Всегда для монтажа и обслуживания должен использовться квалифицированный персонал.

3.2.8Для детекторов 4-20мА, 3-х проводных

3.2.8.1 Главное

Эти детекторы работают с различными принципами:

Пелистор/каталитический, электрохимический и инфракрасный. Каждай детектор включает усилитель, который питается от газовой платы и обеспечивает ток 4-20 mA на выходе соответствующий газовой кончентрации в воздухе. Эти детекторы должны калиброваться системой Gasmonitor+ . Для деталей рассмотрите руководство для каждого типа детектора.

3.2.8.2 Требования к кабелям

Crowcon рекомендует использовать армированные сталью кабели и соответствующие взрывозащищенные гланды Возможно можно использовать альтернативную кабельную технику такую как стальные короба, стандартные. Требуется также рассчитать сечение питающих проводников для детекторов для гарантированного напряжения питания с учетом потерь в зависимости от длины проводников.

3.2.8.3 Заземление

Обязательно нужно предусматривать заземление клеммных коробок, самих детекторов. Это же нужно и для ЕМС.

3.2.8.4 Установка джамперов на газовой плате

Для деталей обартитесь к главе 2.3.5.

Как стандарт установка джамперов в таблице

Link	Position
LK 1	B, D, B-C, D-E
LK 2	E, I, K, E-F, I-J, K-L
LK 3	STD
LK 4	4-20
LK 5	24V
LK 6 and 7	24V C/C

Альтернативно LK 2 и LK 3 могут потребоваться обращение к главе 2.3.5.

3.2.8.5 Электрические подключения

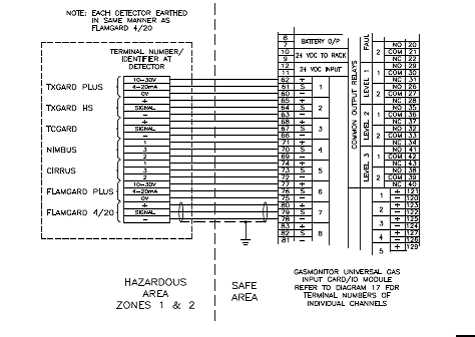

На рис 30 типовые подключения сделанные для модуля ВВ/ВЫВ

.

Рис 30 Газмонитор +Flame gard, 4/20/Plus, Cirrus, Nimbus, TCgard, TXgardHS/plus

3.2.8.6 Работа

Детектор должен быть откалиброван прежде чем калибровать плату

3.2.8.7 Калибровка

Калибровка платы производится 4-мя кнопками шасси или ПО SetGmon Если потребуется калибровка то Crowcon рекомендует следующее: Если много каналов калибруется то используйте SetGmon см приложение В

Требуется также калибровочный газ и аксессуары. Для калибровки требуется 2 человека один у детектора другой у панели системы. Перед тем как будет выпущен на детектор в поле, лицо у контрольной панели должно убедится что детектор корректно подключен к панели и увидеть что газ производит на соответствующей карте движение графического дисплея, при этом лицо должно выполнить следующие действия (см 3.2.8.8). Для калибровки

1. Заглушите входную карту которая калибруется путем нажатия кнопки ЗАГЛУШИТЬ (INHIBIT) и кнопку СБРОС (RESET) на дисплейном модуле одновременно.

2. Убедитесь что соответствующий детектор читает «0» при токе 4 mA.

3. Используйте 4 кнопки на дисплейном модуле выбрав «0» ( ZERO?)

4. Используйте 4 кнопки на дисплейном модуле выбрав Обнудление (be zeroed).

5. Обнуление канала по следующим командам на диспленом модуле.

Сообщение ‘Zero successful’ Обнуление успешно.

6. Используйте 4 кнопки на дисплейном модуле выбравCALIBRATE?

7. Используйте 4 кнопки на дисплейном модуле выбрав канал который калиброван

8. Примените калибровочный газ на детектор (обычно половина шкалы).

9. Дайте возможность уровню газа отобразится на дисплейном модуле стабильно и затем подрегулируйте кнопками вверх вниз значение отображаемое на дисплейном модуле в соотвтетствие с % ПДК подаваемого газа.

10. Нажмите кнопку ДА (YES) на дисплейном модуле для окончания калибровки канала

11. Детектор и канал отныне откалиброван корректно

12. Возвратите дисплейный модуль и плату в нормальную работу используя эти кнопки.

3.2.8.8 Функциональное тестирование

Crowcon рекомендует чтобы детекторы работали корректно при работе и калибровке. Для этого по меньшей мере каждые 6 месяцев (или менее) все действия были еще раз сделаны.

Для детального изучения используйте инструкции для каждого типа дететора (находятся в каждом детекторе)

Калибровка входной карты должна проверятся как минимум. Для такой проверки:

1. Заглушите входную карту которая калибруется путем нажатия кнопки ЗАГЛУШИТЬ (INHIBIT) и кнопку СБРОС (RESET) на дисплейном модуле одновременно.

2. Убедитесь что соответствующий детектор читает «0» при токе 4 mA

3. Используйте 4 кнопки на дисплейном модуле для обнуление каждой входной платы ОБЯЗАТЕЛЬНО

4. Используйте 4 кнопки на дисплейном модуле выбрав СОХРАНИТЬ ВСЕ (HOLDALL CAL?

5. Нажатием кнопки ДА (YES) поймайте ПИК газа чтением с каждой платы Сообщение (сбор пиков ‘Collecting Peaks’ отобразится в период этой операции.

6. Примените калибровочный газ к каждому детектору обращаясь к панели.

7. Нажатием кнопки СДЕЛАНО (DONE) будет сообщение Настройка канала 1 (‘ADJ Ch1 > XXX?’) где XXX наименование присвоенное этому каналу.

8. При нажатии ДА (YES) пользователь может регулировать чтение нажатием кнопок ВВЕРХ ВНИЗ (UP and DOWN) до нужно показания на дисплее уровня калибровочного газа.

9. Нажмите ДА (YES) при окончательной калибровке канала.

10. Это должно быть проведено для всех каналов.

11. После того как система будет проверена и откалибрована верните ее в нормальное состояние.

3.4 Звуковая/Световая сигнализация инсталляция

3.4.1 Определенные тревоги

Gasmonitor+ может управлять звуковыми и визуальными устройствами тревог через общие релейные выходы. Gasmonitor+ включает 4 канала управления определенными звуковыми и визуальными устройствами (см 2.2.2.2.) они показаны на рис 35.

Любое 24 V dcполевое устройство может быть управляемо путем обеспечения определенным выходом при токе до 200 mA.

3.4.1.1 Требование к кабелю

Должен быть рассчитан тип кабеля, который обеспечит падение напряжения при токе 0,2 А не более 2 В. Gasmonitor+ гарантированно обеспечивает напряжение 22 Vdc

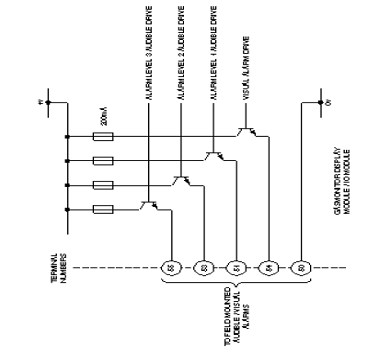

Рис 35 выделенные звуко визуальные извещатели

3.4.1.2Заземление

Для пожарозащищенного оборудования требуется либо гальванические оизоляторы либо оборудование монтируемое в опасной зоне с использованием специальных боксов, армированных кабелей и специальных гланд, которые должны быть заземлены также и панели с целью снижения эффекта ЕМС. Хорошая практика, когда каждое заземление производится в поле в опасной зоне. Если полевые устройства подключены серез Зенер барьер, то экран должны быть заземлены через этот барьер. Используйте соединение GND2 на 19” шасси для применения Зенер баоьеров

3.4.1.3 Электрические подключения

На рис 36 в деталях даео подключиние звуковых и световых устройств

Рис 36(а) Типовое включение светоо звуковых извещателей

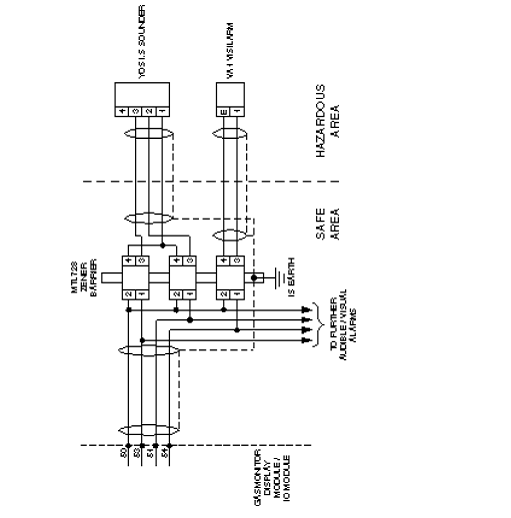

Рис 36(б) Типовое включение светоо звуковых извещателей в опасной зоне

ПРИЛОЖЕНИЕ A

В приложении приводятся работа и установки в соответствие с главой 3

Дисплей

Нормальная работа дисплея как показано Нажатие Вверх ‘Up’ ил вниз ‘Down’ для прохода по каналам в которые вставлены детекторы Нажатие ‘Config’ на дисплее привет к появлению ‘>SELFTEST?’ меню.

>SELF TEST? Для самотестирования нажмите ДА ‘YES’ для выполнения само тестирования.

Успешным завершением будут соответствующие сообщения

Нажатие s ‘NO’ вызовет следующее меню

‘>BACKLIGHT?’( Подстветить?).

Нажатие выход ‘QUIT’вернет в нормальную работу.

Примечаниеe:

Если никакая кнопка не нажималась, то панель перейдет в нормальное состояние через 5 с

Команда подсветить. >BACKLIGHT?

Нажатие‘YES’вызовет на дисплее под меню а затем нажимая ВКЛ или ВЫКЛ (‘ON’ or ‘OFF’) приведет к работе подстветки или ее отмене и нажатием ВЫХОД ( ‘QUIT’) к меню >BACKLIGHT?’.

Нажатие ‘NO’ приведет к меню ДАЛЕЕ ‘>MORE?’

Меню >MORE?

Эта опция доступ к дальнейшим меню Нажатие ‘YES’ приведет к чистому дисплею Откорректируйте пароль (нажмите последовательность ) должно быть сделано в течении 5с, если не успели дисплей придет в нормальную работу, Если пароль введен верно появится опция ‘>ZERO?’( Обнулить?).

Note:

3 краных светодиолда будут моргать быстро, показывая что система временно находится в конфигурации

и до сброса. В этом режиме не будут работать общие авариий или Голосующие реле.

Команда >ZERO? Обнулить?

Для обнуления каналаl:

1. Нажмите ‘YES’ на десплее будет ‘>ZERO Ch1 > XXX?’.

2. Нажмите ‘NO’ для остановки на этом канале для обнуления и затем нажмите ‘YES’.

3. Отобразится успешно обнулено ‘Zero successful’

4. Нажмите (продолжить) ‘CONT’ для обнуления следующих каналов ли ‘END’ для возврата в нормальную работу.

Notes:

1 Убедитесьчто газ не подуется в детектор прежде чем обнулять канал.

2 Убедитесь что детектор был откалиброван ранее

3Пеллисторный тип детектора должен быть установлен пржде обнуления или калибровки (см‘>SET FLAM HEAD?’ меню).

Команда >ZERO?

Нажмите ‘NO’ на дисплее будет ‘>CALIBRATE?’

Для калибровки канала :

1Нажмите ‘YES’ на дисплее появится ‘>CAL Ch1> XXX?’.

2 Нажатие ‘NO’ остановит на этом канале для калибровки и затем нажмите ‘YES’.

3 Сообщение ‘CAL ChX> XXX?>n. nn’ отобразится.

4 Дайте на детектор газ и прочитайте на дисплее его значение

5 Нажимайте ВНИЗ/ ВВЕРХ ‘Up’/’Down’ для установки нужного значения на дисплее

6 Нажмите ‘YES’ для фиксации калибровки

7 Сообщение ‘Calibrate success’ успешна отобразится, Если нет детектор нужно поменять!

8 Нажмите ‘CONT’ для калибровки следующего канала или ‘END’ для возврата в рабочий режим.

Notes:

1 Дететкоры имеющие собственный усилитель должны быть откалиброваны до калибровки входной платы.

2 Пелисторный тип детоектора должен быть установлен до обнуления платы (см ‘>SET FLAM HEAD?’меню).

>CALIBRATE? Калибровать?

Нажатие ‘NO’ покажетменю ‘>HOLDALL CAL?’.

Для калибровки множества каналов:

1. Нажмите ‘YES’ на дисплее будет ‘Collecting Peaks’.

2. Примените калибровочный газ для каждого детектора Требуемое время для каждого детектора для стабильности не менее 30с

3. Нажмите сделать ‘Done’ на дисплее меню регулировать канал? ( ‘ADJ ChN> XXX?’)

4. Нажмите ‘NO’ чтобы остановить канал для калибровки и затем ‘YES’ на дисплее будет ‘ADJ ChN> XXX>n. nn’

5. Нажмите ‘Up’/’Down’ для регулировки чтения ‘n. nn’ значение поданного на детектор газа
