Gasmonitor +. Инсталяция, работа и обслуживание (стр. 1 )

Gasmonitor +

ИНСТАЛЯЦИЯ , РАБОТА и ОБСЛУЖИВАНИЕ

ПРИМЕЧАНИЕ:

Оборудование описанное в этом руководстве может иметь сетевое питание, предназначенное ему. Убедитесь в крректности процедур прежде чем работать с оборудованием. Оборудование описанное в этом документе разработано для обнаружения пожароопасных или токсичных газов. Деткторы могут распологаться в опасных зонах. Убедитесь в безопасном применении процедур прежде чем выполнять работы по обслуживаню или калибровке.

Оборудование может подключаться к внешним удаленным сиетмам. Убедитесь в безопасном применении процедур прежде чем выполнять работы по обслуживаню или калибровк

Эта продукция оттестирована в полном соответствие с Европейскими директивами 89/336/EEC и требованиями ЕМС по EN50270

1 Введение

1.1 Gasmonitor+ может содержать до 16 газовых и пожарных плат в 19” шасси. Каждая карта газовая может быть сконфигурирована для 1-го пожароопасного или токсичного детектора.

Каждая плата пожарная может быть сконфигурирована для 2-х независимых шлейфов для подключения до 20 традиционных пожарных детекторов. Включая дым, тепло, и ручные извещатели. Состояние аварий удаленных детекторов отображается на передней панели через светодиоды. Актуальные значения газовой концентрации от каждого детеотображаются на дисплее в каждом управляющем блоке.

Общие выходы реле аварий обеспечены как стандарт. Индивидуальные тревожные каналы могут быть обеспечены через выделенные реле смонтированные на дополнительных релейных модулях. Gasmonitor+ микропроцессорное устройство и може управляться и конфигурироваться путем нажатия кнопок на передней панелe. Альтернативно иможет быть использовано ПО SetGmon на базе Windows.

Gasmonitor+ также включает встроенную базу данных как стандарт. Данные могут извлекаться при использовании на базе Windows LogManager.

1.2 Каковы главные компоненты?

Главные компоненты Gasmonitor+:

19” шасси

Модуль питания/Источник питания/Батареи

Дисплейный модуль

Универсальная входная карта дягазовых детекторов

2-х зонная пожарная карта

Вх/Вых модуль

Релейный модуль

Деткторы поажроопасных газов

Детекторы токсичных газов

Пожарные детекторы

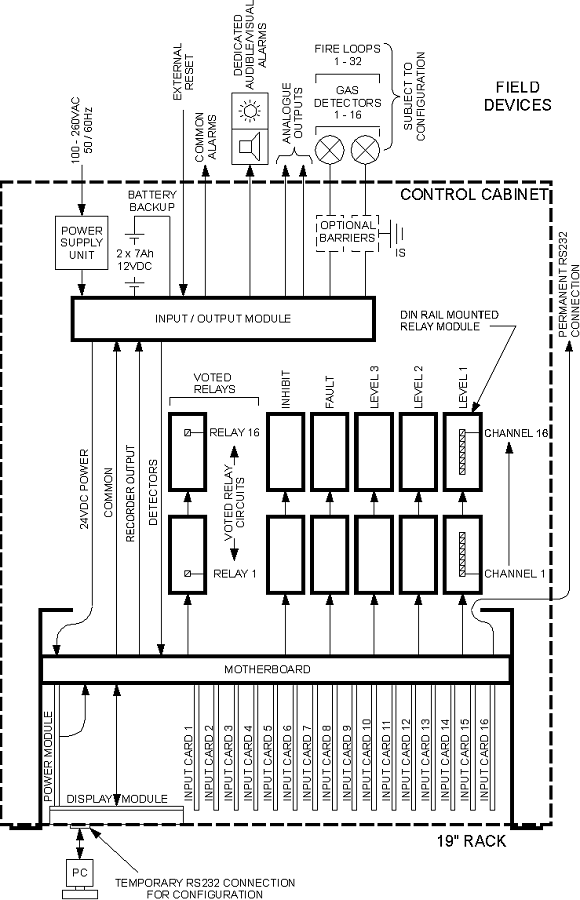

Рис 1: Gasmonitor+блок схема системы

2 Оборудование

2.1 19” управлящие шасси

2.1.1 Описание

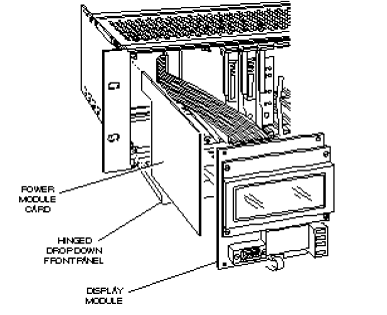

Все оборудование Gasmonitor+ монтируется в шасси 3U, 19” стоики Шасси включает откидную переднюю панель, направляющеи для плат которые стыкуются с материнской платой. Откидная панель содержит 3 винта. Само клеющиеся таблички вставлены в переднюю панель для плат.

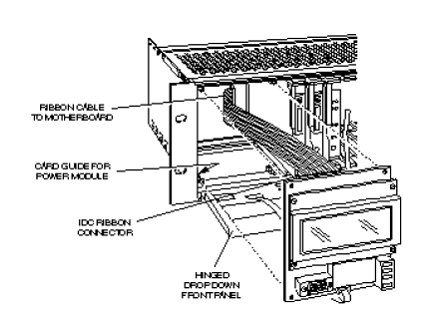

Материнская плата вставлена с задней стороны шасси. Материнская плата обеспечивает необходимое распределение питания, внутреннее пермещение данных и сигналов к детекторам и аварий через вх/вых модуль и опциональные релейные модули.

Откидная панель и материнская плата электрически привязаны к шасси. TДисплейный модуль всегда слева шасси.

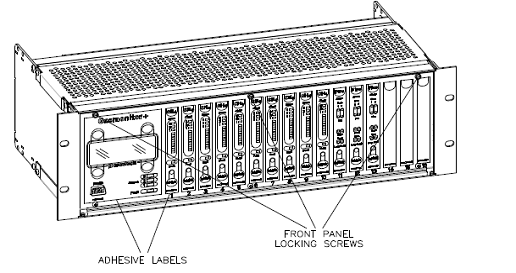

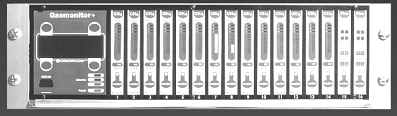

Рис3 Gasmonitor + общий вид

2.1.2 Детали монтажа

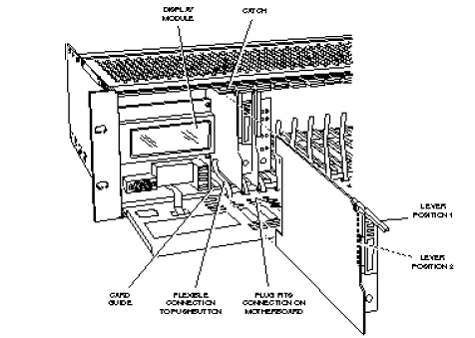

Рис 4 детали монтажа шасси

Примечание:

Модуль Вх/Вых и источник питания показаны с задней стороны шасси. Они могут быть перемещены и смонтированы в более подходящуб позицию при инсталляции системы

2.1.3 Электрические подключения

Все электро подключения полевых устройств сделаны на DIN рейке. К материнской плате этот модуль подключен гибкими кабелями. Подключение питания делается отдельными проводами. Все управляющие платы подключаются к материнской плате

Рис 5 детализирует все электрические соединения

2.1.4 Установка джамперов

Если полевые устройства требуют Зенер барьеров, то для корректной работы используется заземляющая клемма на задней панели GND2.

Рис 5 19” управляющий блок электронные подключения виды спереди/ сзади

2.2 Дисплейный модуль

2.2.1 Описание

Каждое шасси Each Gasmonitor+ control rack is fitted with a Display Module that in normal

operation details the status of the control rack and provides local user control

of the system. Figure 6 gives a general view of the Display Module.

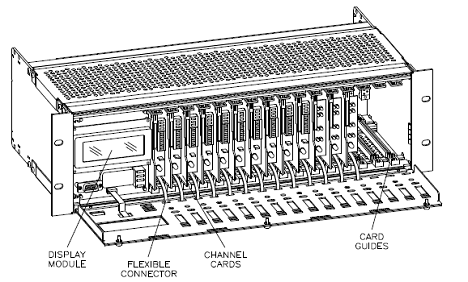

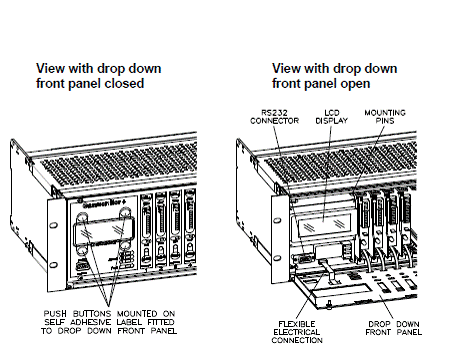

Рис 6 Дисплей модуль

Дисплейный модуль работает с 4-мя кнопками смонтированными на откидной панели. Модуль подсвечивает ЖКИ индикатор, на котором есть газовые итревоги и индикаторы неисправности. внутреннй звуковой извещатель и порт RS232 также пристыкованный к материнской плате. Диспейный модуль содержит также системную конфиграцию и ОЗУ подпитываемое батарей. Основные системные установки могут регулироваться используя меню системы, ткже производится калиьровка индивидуальных каналов и установка точек тревог, Для деталей как изменять системную конфигурацию кномпками описано в

С ПК подключнного кчерез порт RS232 и при использовании ПО SetGmon обеспечивается полный доступ ко всем системным установкам. ПО SetGmon для деталей инсталляции и работе обратитесь к

Crowcon рекомендует использовать SetGmon для инициализации системы и меню дисплейного модуля для небольших регулировок.

Дисплейный модуль управляет звуковым устройством, общими реле и выделенными звуковыми и световыми устройствами на модуле ВВ/Выв (см сецию 2.5.1).

Дисплейный модуль может управлять до 16 реле (называемыми голосующими реле) которые пользователь конфигурирует с помощью ПО SetGmon. Рела монтируются на опционном ВВ/ВЫВ модуле в шкафу (см 2.6.1).

2.2.2 Рутинные операции

4 кнопки дают возможность пользователю навигации по меню системы с помощью ЖКИ индикатора. Функции каждой кнопки изменяются в зависимости от отображения на дисплее. Функции каждой кнокпи детализированы в меню в соответствие с

2.2.2.1 Общие реле тревог и ЖКИ работа

Диспленый модуль показывает состояние каждого газового и и пожарного модуля, При этом будут работать и звуковой сигнал при бнаружении тревоги, а также срабатывать общие реле..

Смесь газовых тревог и пожарных в одном блоке в соотвтетсиве с табл ниже:

Тревога	Соответствующее реле на модуле вв/выв	Общий светодиод на Дисплейном модуле
В любой зоне обнаружен пожар или газ уровня 1	Реле уровня 1	Тревога 1 светодиод
В любой зоне обнаружен 2 пожара или газ уровня 2	Реле уровня 2	Тревога 2 светодиод
В любой зоне обнаружен газ уровня 3	Реле уровня 3	Тревога 3 светодиод
В любой зоне обнаружена неисправность или отказ любого газ детектора 1	Реле неисправность	Неисправность светодиод

Как стандарт, реле общей неисправности нормально запитано, срабатывает при потере питания или аварии. Эта установка может быть изменена через SetGmon. Нажатием кнопки СБРОС на диспленом модуле прекратится звуковой сигнал. Если нажать СБРОС реле аварии будет сброшено и соответствующий светодиод гаснет.

2.2.2.2 Определение звуковой и световой индекации при работе

Дисплейный модуль может использоваться для управления световой и звуковой сигнализацией в поле. Полевое подключение к соответствующим клеммам модуля ВВ/Выв (см рис17). Есть 4 переключаемых выхода 24 V dc (общий 0 V dc). Каждый выход может предоставить 24 V dc aдо 200 mA. Эти выходы работают как ниже в таблице:

Переключаемый выход	Состояние тревоги	Примечание
Уровень1	В любой зоне обнаружен 1 пожар или газ детектор обнаружил уровень 1	Звуковой сигнал 1 Нажать СБРОС для снятия сигнала
Уровень2	В любой зоне обнаружен 2 пожара или газ детектор обнаружил уровень 2	Звуковой сигнал 2 Нажать СБРОС для снятия сигнала
Уровень3	газ детектор обнаружил уровень 3	Звуковой сигнал 3 Нажать СБРОС для снятия сигнала
Общая тревога	В любой зоне обнаружен пожар или газ детектор обнаружил любой уровень	Световой сигнал Только СБРОС для снятия сигнала

2.2.2.3 Работа реле голосования

До 16 реле монтируются на 2- x релейных модулей (см рис 19) подключенных к диспленому модулю. Каждое реле может быть индивидуально сконфигурировано ПО SetGmon. Работа реле зависит от конфигурации, для примера реле может быть установлено для 2-х газовых детекторов уровня 1 ( так 2 выхода из 16) Другие голосования или групповые настройки также доступны (см приложение В)

Выходы Сгруппированных и голосующих реле, их контакты нормально разомкнуты, замыкаются при тревогах. Релейные выходы будут сработаны так долго пока присутствует аварийная ситуация. Однажды возникшая аварийная ситуация может быть сброшена нажатием кнопки СБРОС на дисплейном модуле.

2.2.2.4 Сообщение о неисправности

Если любую входную карту вынуть из шасси при нормальной работе системы диспленый модуль будет показывать «Карта ХХ неисправна» , где ХХ это позиция карты в шасси, внутренний звук и общее реле неисправности сработают.

Для сброса системы вставте назад плату и нажмите СБРОС после 10 с.

.Если главное питание 24 VDC будет потеряно, система автоматически будет питатся от аккумулятора. Дисплейный модуль будет мониторить напряжение батареи до ее полного разряда. После такого состояния будет звуковой сигнал (сброс только от кнопки) и дсплейное сообщение изменится с “DC IN nn.nn VOLTS”. Если потеря питания будет продолжаться батарея отключится от питания шасси для исключения неисправности.

2.2.3 Монтажные детали

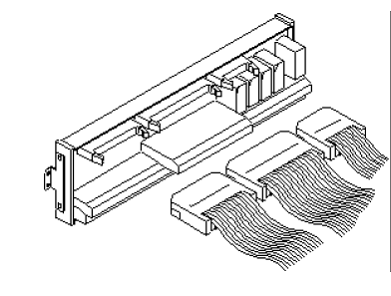

TДисплейный модуль монтируется между откидной панелью слева шасси показано на рис 7.

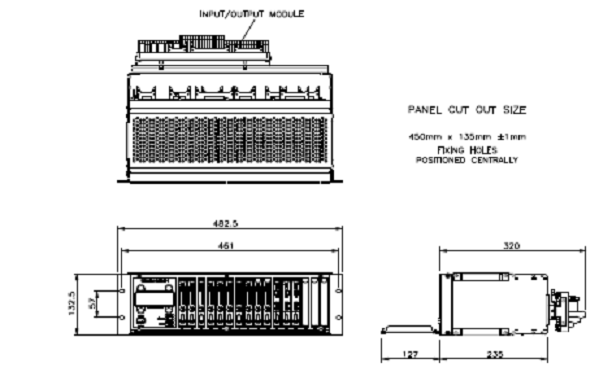

Рис 7 Монтажные детали

2.2.4 Электрические соединения

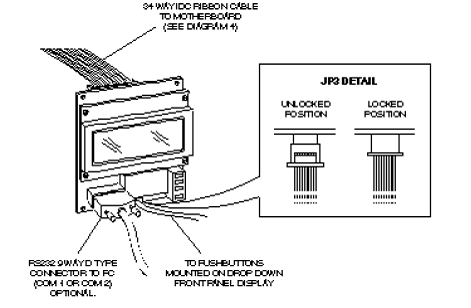

Рис 8 детализированя все электрические соединения дисплейного модуля.

Все соединения сделаны через Вх/Вых и релейный модуль ( секция 2.5.3 и 2.6.3)

Рис 8 Электрические соединения дисплейного модуля

2.3 Универсальная плата газовых детекторов

2.3.1 Описание

Универсальная входная плата используется для полевых газовых детекторов. Эта плата разработана для Кроуконовских детекторов и может быть использована и для других детекторов при согласовании с фирмой. Тип газа обнаруживаемый детектором на вставке на самой плате вверху. На рис 9 дается вид карты.

Рис 9 Универсальная газовая плата

Плата содержит 3 уровня газовой тревоги и неисправности как стандарт. 3 красных светодиода тревоги (уровень 1,2, 3) и 1 желтый светодиод – сигнал неисправности Графический дисплей показывает уровень ПДК газа до 1 уровня тревоги. Светодиод статуса светится если плата работает корректно. Плата может управлять реле 3-х уровней тревог и выходом неисправности. Эти реле конфигурируются (приложение А и В)

Реле монтируются на опциональных модулях в щите (секция 2.6.2) .Карта также может обеспечить аналоговый выход для панели внешней если потребуется.

2.3.2 Рутинная работа

2.3.2.1 LED Indicators

При срабатывании аварии соответствующий светодиод будет мигать до нажатия кнопки СБРОС. Графический дисплей обеспечивает оператору примерную индикацию уровней газа в поле. Если индикации нет то значит газа в поле не обнаружено. Если газ будет обнаружен то соответственно будут гореть столько же светодиожов графического дисплея и при достижении уровня 1 все светодиоды графического дисплея будут гореть и загорится светодиод уровня 1.

При нормальной работе светодиод Заглушение будет мигать каждые 2 с, отображая что коммуникация между платой и дисплейным модулем нормальная. .Если этот светодиод будет гореть постоянно, это значит, что плата заглушена. ( см секцию 2.3.2.2).

2.3.2.2 Заглушение канала

Кнопка ЗАГЛУШЕНИЕ (INHIBIT) смонтированы на откидывающейся панел. Нажатие этой кнопки на плате и кнопки СБРОС ( RESET) одновременно переводят плату в режим останов. Это индицируется светодиодом состояние. В этом состоянии карта будет обнаруживать тревогу, но не будет передавать ее в дисплейный модуль, и никакие реле срабатывать не будут. Нажатие кнопки Заглушка (INHIBIT) приведет работу карты внормальное состояние.

2.3.2.3Реле индивидуальногоканала

Плата может управлять реле индивидуальных каналов, смонтированных на реленом модуле в шкафу управления. (2.6.2). Выходы Уровень 1,2,3 и неисправность.

Каждая система конфигурируется по своему в соответствие с приложением А и В.

2.3.2.4Аналоговый Выход повторения

Универсальная плата обеспечивает повторение аналогового выхода пропорционально газовой концентрации. Это конфигурируется установки платы как 1-5 V dc или 4-20 mA (см рис 1V dc или r 4-20 mA соответствует полной шкале по газу на детекторе.

2.3.3 Детали монтажа

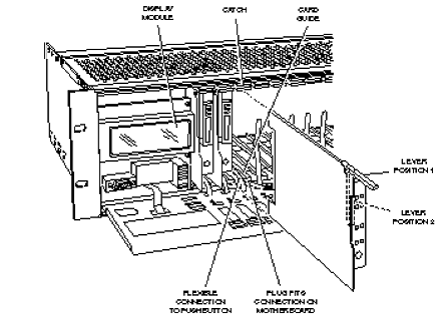

Плата монтируется за откидывающейся панели спереди шасси. Все слоты справа от дисплея.

Рис10 Детали газовой платы

2.3.4 Электро соединения

Электрические соединения плат обеспечиваются к материнской плате. Все полевые соединения также производятся к материнской плате. Кнопка Заглушения смонтирована на откидной панели (рис 10). Для деталей полевого подключения см секции 2.5.3 и 2.6.3.

2.3.5 Установка джамперов

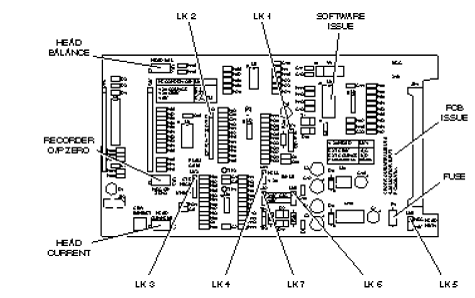

Карта газ детекторов используется с любыми Кроукон детекторами. На рис 11 детали для каждого типа детектора.

LK3 регулирует усиление входного усилителя контрольной карты. Нормально установленв STD. Нужно откалибровать карту на газ который понимается как минимальный сигнал для этого газа (например пентан) затем необходимо установить LK3 на всокий( HIGH ) или очень высокий (V. HIGH.) Откорректируйте LK3 если будет сообщение CAL FAIL после калибровки.

Связь	Тип детектора
Пелистор	2-х провод 4-20мА sink 24В	3-х проводный 4-20мА source 24В
LK 1	нет	A, C, A-B, C-D	B, D, B-C, D-E
LK 3	STD	нет	нет
LK 4	PELL	4 - 20	4 – 20
LK 5	REG	24 V	24 V
LK 6 & 7	24 V C/C	24 V C/C	24 V C/C

Рис11 Газовая плата переключатели

2.4 2-х зонная пожарная карта

2.4.1 Описание

2-х зонная входная карта используется для традиционных пожарных детекторов, ручных извещателей и датчиков пламя. На рис12 вид карты.

Рис12 2-х зонная пожарная входная плата

Плата мониторит 2 традиционных пожарных шлейфа до 20 традиционных детектора. Каждый шлейф – зона. Каждый шлейф мониторит тревогу, и КЗ или обрыв линии. Это отображается на передней панели платы. Светодиоды (красный ) и несправности линии (желтый) слева от карты показывают статус детектора в зоне1 справа статус зоны 2.

Светодиод статус показывает корректную работу карты. Карта может управлять реле для пожара и неисправности. Эти реле конфигурируются (см приложение А и В)

2.4.2 Рутинная работа

2.4.2.1 Светодиоды

При тревоге или неисправности зажигаются соответствующие светодиоды. Если нажать кномпку INHIBIT/RESET на карте, состояние тревоги очистится и система сбросится. При нормальной работе светодиод мигает примерно через 2 с, индицируя что работает все нормально.

2.4.2.2 Заглушение канала

Кнопка INHIBIT смонтирована внизу платы Нажатие кнопки INHIBIT и RESET на диспленом модуле одновременно установит карту в режим ожидания, при этом светодиод статуса будет горет постоянно. Это значит что плата будет работать на вход но не предавать состояния в дисплейный модуль и не будут срабатывать реле. Нажатие только кнопки INHIBIT приведет к возврату в нормальное состояние.

2.4.2.3 Мндивидуальные реле канала

Плата управлет реле по зонам. Выходы включают зону 1 и2 пожара и зону 1 и 2 неисправности.

Для информации конфигурации реле см приложения А и В.

2.4.3 Монтаж

Карта монтируется в шасси справа от дисплея

Рис 13 пожарная плата

2.4.4 Электрические соединения

Соединения обеспечивает материнская плата см секции 2.5.3, 2.6.3.

Кнопка INHIBIT монтирована на откидной панели

2.4.5 Установка джамперов

LK1 должен вставлятся если полевое устройство в опасной зоне (зенер барьер),

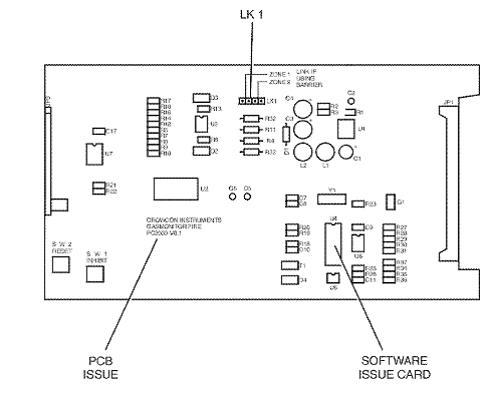

Рис 14 2-х зонная пожарная плата расположение переключателей

2.5 Модуль ВВ/ВЫВ

2.5.1 Описание

Каждое Gasmonitor+ шасси поставляется с модулем ВВ/ВЫВ (IO). Этот модуль обеспечивает основные подключения системы. Он включает разъемы для/от:

Газ и пожарные детекторы.

Блок питания и батареи.

Удаленную кнопку СБРОС.

Звуковые и световые устройства тревог.

Общие газ и пожар реле.

Общие реле неисправности и тревоги.

Аналоговые выходы mA или 1 - 5 V dc

Рис 15 Вх/Вых модуль

2.5.2 Детали монтажа

МодулиIO монтируются на стандартные TS32 или TS35 DIN рейки в шкафу управления

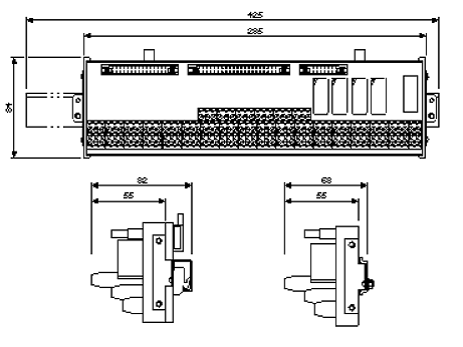

Рис 16 Детали модуля вх/вых (мм)

2.5.3 Электрические подключения

Модуль подключается к материнской плате шасси гибкими кабелями см рис 15. Рис 17 показывает все возможные соединения модуля IO.

Рис 17 детали терминалов

Это только схематическое изображение Настоящая схема на рис 16.

Все клеммы подходят подпровода 0.5mm2 до 2.5mm.

Все реле на ток 5 A, 240 V ac.

95.1 Газ и пожарные детекторы секция 3.2, и 3.3.

95.2 Полевые свето и звуковые устройства секция 3.4.

95.3 Питание секция 2.7.4.

95.4 Удаленная кнопка RESET.

2.6 Релейный модуль

2.6.1 Описание

Релейный модуль вставляется в систему для индивидуальных каналов включая газ и пожарные датчики и их состояния (см приложение А и В)

Релейный модуль включает 8 x DPCO (Два перекидных контакта) и терминалы пользователя.

Желтый светодиод возле каждого реле показывает статус реле (Вкл – запитано, не горит = не запитано)

Рис18 Релейный модуль

2.6.2 Монтажные детали

Релейный модуль монтируется на стандартных TS32 или TS35 DIN реках в шкафу.

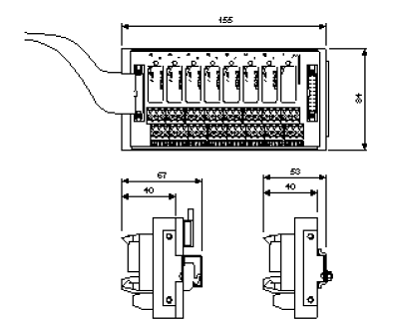

Рис19 Монтажные детали релейного модуля

2.6.3 Электрические подключения

Релейный модуль подключается к материнской плате гибким кабелем (макимум 10м) Каждое реле модуля обеспечивает ток 5A при 250 V ac (не индуктивное)

Терминалы для провода 0.5mm2 до 2.5mm2.

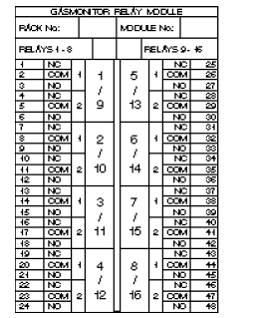

Рис20 Детали терминалов релейного модуля

2.6.3.1 Соединения

(Только для газа)

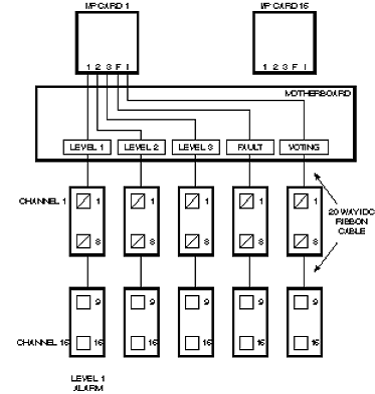

Газовые платы могут управлять индивидуальными реле секция( 2.3.2.3).

Рис21 Электрические соединения релейного модуля

2.6.3.2 Электрические подключения

(Только для пожарных карт)

См секцию 2.4.2.3).

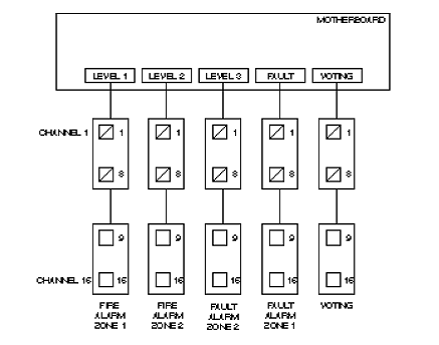

Рис22 Электро подключение релейных модулей

2.6.3.3 Электрические соединения

(Голосующие реле)

Дисплейный модуль управляет индивидуальными реле (секция 2.2.2.3).

Рис 23 Релейные модули (голосующие реле)

2.7 Распределение питания

В следующем разделе описывается распределение питания Gasmonitor+ с одним шасси Gasmonitor+ может содержать более чем 1 шасси, тогда потребуется распределение питания

2.7.1 Описание

Как стандарт 1 система Gasmonitor+ питается одним модулем питания с напряжением.

18-30Vdc. Ток потребления зависит от конфигурации системы, числа детекторов реле и полевых устройств Модуль питания монтируется в шасси Источник питания имеет предохранители. Система Gasmonitor+ может запитываться от сети 100-260Vac, 50/60Hz. В зависимости от системы может применятся источник 150W или 300W. См расчет потребления в секции 2.7.5

Каждый Gasmonitor+ шасси питается от 2-х батарей 12Vdc, 7Ah. См секцию 2.7.5.2,для расчета.

2.7.2 Рутинная работа

Если главное питание исчезнет, система перейдет на питание от батарей. Если отключение питания и разряд батарей произойдет надолго, данные сохранятся в ОЗУ от собственных батарей дисплейного модуля

2.7.3 Монтажные деталиl

2.7.3.1 Модуль питания

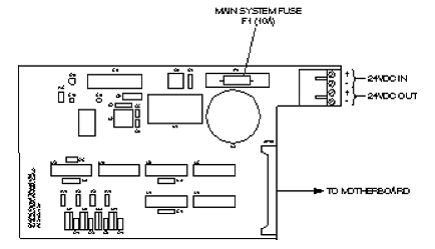

Рис 24 Питающий модуль

Рис 25 монтажные детали питающего модуля

2.7.3.2Устройство питания

Могут быть поставлены 2 типа источников питания Оба монтируются в шкафу

Crowcon №	Вход	Мощность	Выход
E01546	100-120Vac 220-240Vac 50/60Hz	150W	27.6Vdc
E01547	100-260Vac 50/60Hz	300W	27.6Vdc

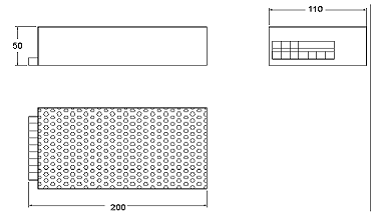

Рис 26 (а)  300Вт источник питания

Рис 26(б) 150Вт источник питания

2.7.3.3 Батареи

Рис 27 размеры батарей

2.7.4 Электро подключения

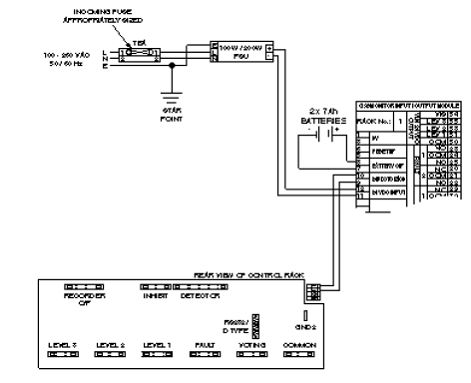

Рис 28 Распределение питания

2.7.5 Расчет питания и батарей

Каждая система разная Ниже логика расчета и время работы батарей

2.7.5.1 Типовое потребление модулей Gasmonitor+

Таблица ниже детализирует потребление модулей Gasmonitor+

Модуль	Ток в норм режиме	Ток при тревоге
19” шасси, Дисплей модуль и модуль ВВ/ВЫВ	100mA	120mA
Газовый модуль с газовым детктором (токсичный газ)	45mA*	75mA*
Газовый модуль с газовым детктором (пожароопасный газ)	325mA*	355mA*
2х зонный пожарный модуль	150mA (75mA для зоны)	180mA (90mA для зоны)
Релейный модуль		160mA (20mA для реле)
Звуковой сигнал		120mA
Световой сигнал		150mA

* ток зависит от конкретно типа детктора
