ВВЕДЕНИЕ
пожар является одним из самых опасных и в то же время наиболее вероятным запроектным воздействием, который может возникнуть практически в любом здании как от элементарно небрежного или неграмотного обращения с огнем, легковоспламеняющимися веществами или электрооборудованием, так и при различных чрезвычайных ситуациях.
Число пожаров во всем мире возрастает ежегодно, а число людей, погибающих на пожарах в России, превышает 20 тысяч в год. Это создает необходимость более ответственно подходить к разработке мероприятий противопожарной защиты и обеспечению безопасности людей при пожаре.
В числе прочих, к таким мероприятиям относится разработка планов и путей эвакуации. Во время возникновения пожара в здании от правильной организации движения людей зависит их жизнь.
В данном пособии изложены основные требования по разработке, оформлению и размещению планов эвакуации, а также приведены образцы составления планов эвакуации для зданий с массовым пребыванием людей.
Авторы надеются, что пособие поможет студентам получить сведения о мероприятиях, направленных на защиту и эвакуацию людей из зданий в случае возникновения пожара.
1. Обеспечение безопасности людей при пожаре
1.1 Способы обеспечения безопасности людей при пожаре
Безопасность людей при пожаре достигается:
- своевременной и беспрепятственной эвакуацией людей;
- спасением людей, которые могут подвергнуться воздействию опасных факторов пожара;
- защитой людей на путях эвакуации от воздействия опасных факторов пожара.
Эвакуация представляет собой процесс организованного самостоятельного движения людей наружу из помещений, в которых имеется возможность воздействия на них опасных факторов пожара. Эвакуацией также следует считать несамостоятельное перемещение людей, относящихся к маломобильным группам населения, осуществляемое по путям эвакуации через эвакуационные выходы.
Спасение представляет собой вынужденное перемещение людей наружу при воздействии на них опасных факторов пожара или при возникновении непосредственной угрозы этого воздействия. Спасение осуществляется самостоятельно, с помощью пожарных подразделений или специально обученного персонала, в том числе с использованием спасательных средств, через эвакуационные и аварийные выходы.
Защита людей на путях эвакуации обеспечивается комплексом объемно-планировочных, эргономических, конструктивных, инженерно-технических и организационных мероприятий.
Эвакуационные пути в пределах помещения должны обеспечивать безопасную эвакуацию людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаротушения и противодымной защиты.
За пределами помещений защиту путей эвакуации следует предусматривать из условия обеспечения безопасной эвакуации людей с учетом функциональной пожарной опасности помещений, выходящих на эвакуационный путь, численности эвакуируемых, степени огнестойкости и класса конструктивной пожарной опасности здания, количества эвакуационных выходов с этажа и из здания в целом.
Пожарная опасность строительных материалов поверхностных слоев конструкций (отделок и облицовок) в помещениях и на путях эвакуации за пределами помещений должна ограничиваться в зависимости от функциональной пожарной опасности помещений и здания с учетом других мероприятий по защите путей эвакуации.
1.2 Элементы модели пожара
Уровень безопасности людей на случай возникновения пожара на конкретном объекте можно проанализировать, учитывая взаимосвязи элементов пожара (см. таблицу 1).
Таблица 1
Элементы модели пожара
Элементы модели пожара | Условия для обеспечения безопасности людей во время пожара |
1. Горючая среда | В помещении, которое относится к взрывопожароопасным, горючая среда со взрывоопасными свойствами не должна превышать установленного количества |
2. Источники зажигания | Уровень защиты источников зажигания во взрывопожароопасном помещении должен быть выше нормативного уровня защиты для данного вида помещений |
3. Система эвакуации людей | Время эвакуации людей должно быть меньше либо равно времени наступления опасных факторов пожара |
4. Противопожарная устойчивость здания | Уровень противопожарной устойчивости здания должен быть выше требуемого уровня для данного вида здания и помещений по степени огнестойкости, количеству этажей и площади этажа между противопожарными стенами |
Продолжение таблицы 1
5. Обнаружение пожара и сообщение о нем | Оснащение объекта системой автоматической пожарной сигнализации и поддержание ее в рабочем состоянии |
6. Пути распространения пожара | Путь эвакуации людей должен быть защищен от распространения пожара или не должен способствовать его распространению |
7. Организация тушения пожара | Характеризуется боеготовностью гарнизона пожарной охраны |
При невыполнении условий, приведенных в таблице 1, существует реальная угроза гибели людей во время пожара.
Все перечисленные элементы должны быть положены в основу разработки планов эвакуации людей из различных зданий и помещений.
2. Разработка планов эвакуации
2.1 Основания для разработки планов эвакуации
Согласно требований Правил пожарной безопасности в Российской Федерации ППБ 01-03 (далее - Правила) в зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек должны быть разработаны и вывешены на видных местах планы эвакуации людей в случае возникновения пожара.
Кроме того, на объектах с массовым пребыванием людей (50 и более человек) в дополнение к плану эвакуации людей при пожаре должна быть разработана инструкция, определяющая действия персонала по обеспечению безопасной и быстрой эвакуации людей.
Для объектов с ночным пребыванием людей (детские сады, школы интернаты, больницы и т. п.) в инструкции должны предусматриваться два варианта действий: в ночное и дневное время. Данные инструкции должны находиться в помещении (постах) дежурного персонала.
В соответствии с п. 147 Правил в музеях и картинных галереях должен быть разработан план эвакуации экспонатов и других ценностей.
2.2 Места размещения планов эвакуации
Планы эвакуации следует вывешивать на видных местах стен помещений и коридоров, на колоннах и т. п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации.
В здании с массовым пребыванием людей план эвакуации вывешивают также в помещении ответственного дежурного (дежурных по этажам, зданиям, участкам), а в гостиницах, кемпингах, мотелях и общежитиях - еще и в номерах.
2.3 Требования к планам эвакуации
Согласно ГОСТ Р 12.2. (далее ГОСТ) план эвакуации - это заранее разработанный план (схема), в котором указаны пути эвакуации, эвакуационные и аварийные выходы, установлены правила поведения людей, порядок и последовательность действий в условиях чрезвычайной ситуации.
Во всех учреждениях администрацией должны быть разработаны планы эвакуации людей на случай возникновения пожара.
Согласно п.4.6.1. ГОСТ разработанные планы эвакуации согласовываются с территориальным подразделением Государственной противопожарной службы, утверждаются руководителем организации и являются основанием для их воспроизведения и вывешивания на видных местах.
Планы эвакуации следует использовать для:
• систематического обучения и инструктажа персонала правилам поведения на случай возможной эвакуации;
• привлечения внимания к путям эвакуации и ориентации людей, находящихся в здании или объекте (в общежитиях, гостиницах, больницах и т. п.), в целях организации эвакуации и спасения при возникновении пожара;
• проведения аварийно-спасательных работ в процессе ликвидации чрезвычайных ситуаций (пожара).
Планы эвакуации могут быть этажными, секционными и локальными.
Этажные планы эвакуации разрабатывают для этажа в целом. Этажные планы утверждаются руководителем организации (учреждения).
Секционные планы эвакуации следует разрабатывать:
• если площадь этажа более 1000 м2 при наличии на этаже нескольких обособленных эвакуационных выходов, отделенных от других частей этажа стеной, перегородкой;
• при наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
• при сложных (запутанных или протяженных) путях эвакуации.
Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, кемпингов, мотелей, больничных палат и т. д.).
Согласно п.6.7.2. ГОСТ при проведении работ по реконструкции или перепланировке здания, сооружения, объекта в план эвакуации должны быть внесены соответствующие изменения.
Планы эвакуации должны состоять из графической и текстовой частей (п.6.7.3. ГОСТ).
Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, объекта с указанием:
а) путей эвакуации;
б) эвакуационных выходов и (или) мест размещения спасательных средств;
в) аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т. п.;
г) места размещения самого плана эвакуации в здании, сооружении, объекте;
д) мест размещения спасательных средств, обозначаемых знаками безопасности;
е) мест размещения спасательных средств противопожарной защиты, обозначаемых знаками пожарной безопасности.
Согласно п.6.7.3. ГОСТ высота знаков безопасности на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе.
На этажных планах эвакуации в графической части должен быть указан номер этажа.
Текстовая часть планов эвакуации должна содержать инструкции о действии в условиях пожара, дополненные для наглядности знаками безопасности в соответствии с пунктами (д) и (е).
При разработке плана эвакуации следует предусмотреть несколько (2-5) вариантов эвакуации людей из зданий в зависимости от объемно-планировочного решения, наиболее вероятных мест возникновения пожара и возможного характера его развития.
В текстовой части планов эвакуации по каждому из вариантов следует отражать:
- организацию системы оповещения людей о пожаре (кто принимает решение о необходимости эвакуации, способы оповещения и контингент оповещаемых);
- обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений и др.;
- количество лиц обслуживающего персонала, привлекаемого для эвакуации (порядок их сбора, место сбора, время сбора);
- порядок и последовательность эвакуации людей, эвакуационные маршруты, порядок движения при эвакуации, обязанности обслуживающего персонала, участвующего в эвакуации;
- конечные пункты следования (порядок размещения эвакуированных в соответствии со списком, оказание им медицинской помощи);
- порядок эвакуации тяжелобольных, возможность использования для этой целей специально оборудованных лифтов, места размещения носилок, каталок для транспортировки больных.
- порядок аварийной остановки оборудования, отключения электропитания и т. п.;
- порядок ручного (дублирующего) включения систем (установок) пожарной автоматики.
План эвакуации (графическая и текстовая части) должен быть наглядно оформлен и находиться на видном месте в помещениях с круглосуточным дежурством обслуживающего персонала учреждения.
Порядок действий обслуживающего персонала на случай возникновения пожара и инструкция по действию обслуживающего персонала и руководителя учреждения в случае возникновения пожара – см. приложение 1.

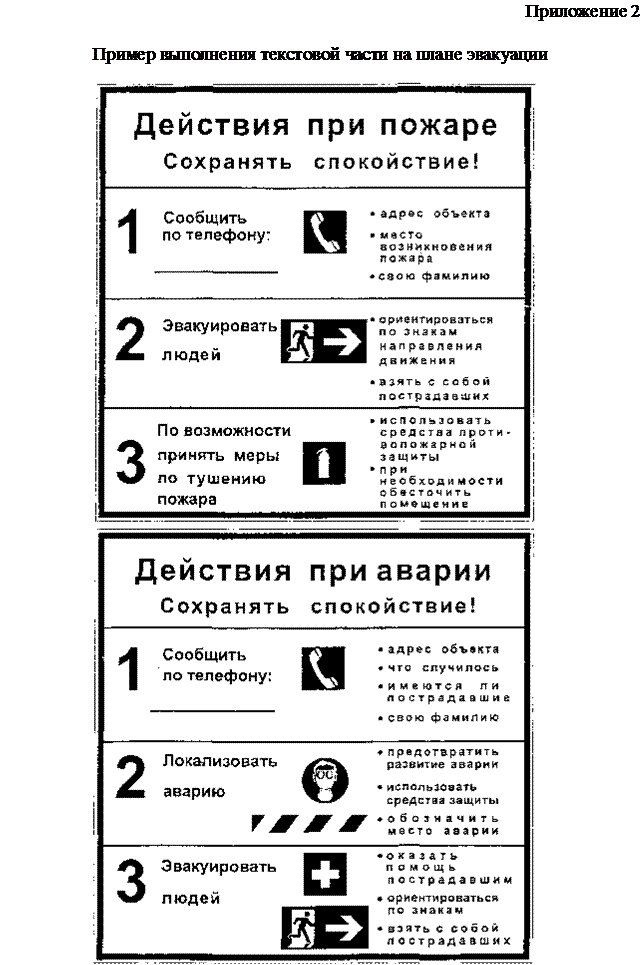

Пример выполнения текстовой части на плане эвакуации – см. приложение 2.
2.4 Рекомендации по оформлению планов эвакуации
Планы эвакуации следует выполнять на основе фотолюминесцентных и (или) несветящихся материалов.
Фон плана эвакуации должен быть:
- желтовато-белым или белым - для фотолюминесцентных материалов;
- белым - для несветящихся материалов.
Обозначения знаков безопасности (согласно ГОСТ Р 12.2.143.-2002), применяемых при составлении планов эвакуации, представлены в приложении данного пособия (см. приложение 3).
Надписи и графические изображения на плане эвакуации (кроме знаков безопасности) должны быть черного цвета независимо от фона (п.6.7.9. ГОСТ).
Шрифт надписей на плане эвакуации выполняется согласно ГОСТ 12.4. (см. приложение 4). Высота шрифта - не менее 5мм.
Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения (п.6.7.5. ГОСТ).
В случае нахождения в здании большого числа людей помещение может быть разделено на эвакуационные зоны, обозначаемые на планах различными цветовыми оттенками, с указанием направления эвакуации из этих зон.
Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения (п.6.7.6. ГОСТ).
Кроме планов эвакуации для учреждения в целом, каждый номер, комната, палата должны быть обеспечены индивидуальным (локальным) планом эвакуации с памяткой о мерах пожарной безопасности и правилах поведения в условиях пожара. Индивидуальный план эвакуации вывешивают в номере (комнате, палате) на видном месте под стеклом (пленкой).
На плане эвакуации должны быть показаны: лестничные клетки, лифты и лифтовые холлы, номера (комнаты) с обозначением дверных проемов, балконов, коридоров, наружных лестниц.
Помещение, для которого предназначен план эвакуации, отмечают на поэтажном плане надписью "Ваш номер (комната, палата...)".
Путь эвакуации людей указывают на индивидуальном плане сплошной линией зеленого цвета. Линии, указывающие направление эвакуации, должны проводиться от рассматриваемого помещения до выходов в безопасное место или непосредственно наружу.
Размер плана эвакуации (п.6.7.4. ГОСТ) выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов, но не менее:
600x400 мм - для этажных и секционных планов эвакуации;
400x300 мм - для локальных планов эвакуации.
Примеры выполнения этажного, секционного и локального планов эвакуации – см. приложения 5,6,7.
В аптеках с площадью торгового зала менее 100 кв. м, а также в аптечных складах составление плана эвакуации людей на случай пожара не обязательно. В аптечных складах следует предусматривать схемы размещения взрывоопасных, пожароопасных, едких и токсичных препаратов, а также иметь списки этих препаратов с указанием их наименований, свойств и количества.
3. Образец составления плана эвакуации
для заданного объекта
3.1 Пожарно-техническая характеристика объекта
Объект для составления плана эвакуации: средняя школа № 16
г. Новый Уренгой.
а)Расположение объекта.
Средняя школа № 16 находиться в микрорайоне Мирный г. Новый Уренгой, дом №5 корп. 4, на расстоянии 2 км. от ПЧ-107, 7 км. - от ПЧ-62, 9км. - от ПЧ-30. На территории, занимаемой школой №16, на расстоянии 40 метров находиться идентичное по размерам и строению здание средней школы № 13. Вся территория школ огорожена декоративным металлическим забором, имеется шесть въездов (три въезда для грузовых автомобилей, три - для легковых).
б) Характеристика объекта.
Здание четырехэтажное, с подвальным помещением, размеры в плане 60x40x16м. В здании находится педагогическое училище, расположенное на втором, третьем, четвертом этажах. Здание 2-ой степени огнестойкости, бесчердачное, наружные стены выполнены из железобетонных плит, кровля-рубероид с битумом но железобетонным плитам, внутренние перегородки - керамический рядовой полнотелый обыкновенный кирпич М-100, обложенный цементной стяжкой на растворе М-50, полы-железобетонные плиты, цементная стяжка, покрытая мраморной кройкой, в некоторых помещениях постелен линолеум, кафельная плитка, деревянный настил (спорт зал, кабинеты трудов), стены в коридоре выкрашены водоэмульсионной краской, в кабинетах местами оклеены обоями или покрашены краской. Окна — деревянные, с трехслойным остеклением. Высота помещений от 2,60 метров до 10 метров. В здание на первый этаж имеется семь входов, один из них - через подвальное помещение, через люк с выходом в зимний дворик.
Всего в школе 894 учащихся; 1-4 классы: 227 учеников, 5 - 11 классы: 667 учащихся плюс сто человек – обслуживающий персонал. Дополнительно в здании школы (в педагогическом училище) обучается 230 студентов, 30 студентов - заочников, 45 человек - обслуживающий персонал. В первую смену в здании может находится 847 человек (вместе с педагогическим училищем), во вторую смену - 427 человек.
В здании школы размещаются следующие помещения:
1-ый этаж: раздевалка, торговая палатка, зимний дворик, столовая, бухгалтерия, учебные классы, библиотека, бытовые помещения, сан узлы, электрощитовая. 2-ой этаж: два спортзала, тренажерный зал, актовый зал, кабинет директора, приемная, медицинский кабинет, стоматология, учебные классы, книгохранилище, сан. узел. 3-й этаж: учебные классы (начальные классы), лаборантская по химии, вентиляционные камеры, подсобные помещения. 4-й этаж: учебные классы, вентиляционные камеры, сан. узлы, лаборантская по физике.
Помещение школы оборудовано пожарной сигнализацией (марки ТОПАЗ-1), пульт которой выведен на стену, в помещении вахтеров с выходом на центральный пульт ЦП ПС (смотри поэтажные планы). Центральный электрорубильник расположен на первом этаже (смотри поэтажные планы и описание электроснабжения). Здание школы внутренним противопожарным водоснабжением не оборудовано, но имеются первичные средства пожаротушения, т. с. огнетушители (ОП-5 и ОП-50) (смотри поэтажные планы). Помещения школы оборудованы принудительной вентиляцией (металлические короба), пульты которой выведены в помещение вахтеров, отдельная вентиляция есть в помещении приготовления пищи.
В дневное время с 8 до 19 часов в здании может находиться до 1200 человек, в ночное время – 1 человек в помещении сторожа, вахтеров.
в) Электроснабжение на территории объекта
Подача электроэнергии на объект осуществляется СЭС от городской электростанции, напряжение от 220 до 380 В. Отключение электроэнергии можно произвести, позвонив в аварийную электрослужбу по телефону 5-31-08 (круглосуточно) или все помещения можно обесточить электрорубильниками, находящимися на каждом этаже (смотри поэтажные планы). Отключение электроэнергии производиться электрорубильником, находящимся в электрощитовой, на первом этаже, рядом с библиотекой (смотри поэтажные планы), также имеются отдельные электрорубильники на оборудование, кабинет трудов, домоводства. Отключение осуществляется по распоряжению администрации объекта дежурным персоналом. В помещениях школы все обслуживание электроэнергии, замеры сопротивления изоляции и т. д. производится фирмой , дежурным электриком.
г) Вентиляция объекта
Помещения школы оборудованы принудительной вентиляцией, по металлическим коробам, автоматы (блоки управления) расположены в подвальном помещении, пульты управления выведены в помещение вахтеров, отдельная вентиляция есть в помещении приготовления пищи (столовая).
д) Автоматическая пожарная вентиляция
Здание школы оборудовано охранно-пожарной сигнализацией «ТОПАЗ-1». В помещениях и коридорах здания установлены пожарные извещатели типа ИП-101, ДИП, в количестве 688 штук. В случае срабатывания сигнализации сигнал поступает на вахту в школе и на пульт, находящийся в пожарной охране на ЦППС, и автоматически срабатывает система оповещения людей при пожаре. Пожарная сигнализация оборудована резервным блоком электроэнергии марки «СКАТ» 2400Р20, имеется блок питания на таблички «эвакуационный выход» марки «РИП» 12В/24-20 ВТ Обслуживающая организация
е) Наружное противопожарное водоснабжение
На территории школы находиться один противопожарный гидрант № 23 на расстоянии: от школы № 16 в 100 метрах, от школы №13 - в 20 метрах на восток. Дополнительные ближайшие водоисточники находятся: ПГ № 19 - в 80 метрах на северо-запад, на углу дома № 2 корп. 1,2; ПГ № 20 - в 50 метрах на север, на углу дома №2 корп. 1; ПГ № 21 - в 100 метрах на северо-восток на углу дома № 5 корп. 2; ПГ № 28 - в 60 метрах на юг, в торце дома № 2 корп.4. Для поднятия давления в сети позвонить оператору водоканала УГВК по телефону 3-11-93 или оператору котельной №4 по
ж) Внутреннее противопожарное водоснабжение
Здание общеобразовательной школы внутренним противопожарным водоснабжением не оборудовано.
Таблица 2
Таблица наружного водоснабжения
№ ПГ ПВ | Место нахождения ПГ, ПВ, других водоисточников | Длина рукавной линии до объекта (м) | Количество ГМ, их диаметр | Водоотдача ПГ | Объем ПВ | Способ пополне-ния водо - ема, водо - отдача системы пополнения (л/с) | Место нахождения насосов повысителей | |
ПГ, ПВ (л/с) | В том числе с повышением давления (л/с) | |||||||
ПГ 23 | В 20 метрах от СШ № 13 на восток | 120 метров | 2×77 | 35 л/с | Не более 40 л/с | -/- | -/- | Котельная № 4 УГВК |
ПГ 19 | В 80 м. на северо-запад, на углу дома № 2 к. 1,2 | 120 метров | 2×77 | 35 л/с | Не более 40 л/с | -/- | -/- | Котельная № 4 УГВК |
Продолжение таблицы 2
ПГ 20 | 2×77 | 35 л/с | Не более 40 л/с | -/- | -/- | Котельная № 4 УГВК | ||
ПГ 21 | 2×77 | 35 л/с | Не более 40 л/с | -/- | -/- | Котельная № 4 УГВК | ||
ПГ 28 | 2×77 | 35 л/с | Не более 40 л/с | -/- | -/- | Котельная № 4 УГВК |
3.2 Разработка инструкций и плана эвакуации объекта
На основании Правил пожарной безопасности в Российской Федерации (ППБ 01-03), Федерального закона РФ от 21.12.94г. № 69 ФЗ «О пожарной безопасности», СНиП 2.01.02-85 «Противопожарные нормы» и с учетом пожарно-технической характеристики объекта разрабатываются:
- инструкция о мерах пожарной безопасности в здании МОУ СОШ № 16 (см. приложение 8);
- текстовая часть плана эвакуации (см. приложение 9);
- табель обязанностей отделения ДПД (добровольной пожарной дружины) СОШ № 16 (см. приложение 10);
- графическая часть плана эвакуации (см. приложение 11).
Приложение 8
ИНСТРУКЦИЯ
о мерах пожарной безопасности в здании МОУ СОШ №16
Настоящая инструкция разработана на основе «Правил пожарной безопасности в Российской Федерации» (ППБ 01-03), Федерального закона РФ от 21.12.94 г. «О пожарной безопасности», СНиП 2«Противопожарные нормы», «Положения о ДПДв МОУ СОШ №16».
Порядок действий в случае возникновения пожара.
В случае возникновения пожара действия преподавательского и обслуживающего персонала, подразделения добровольной пожарной дружины в первую очередь должны быть направлены на обеспечение безопасности детей, их эвакуацию и спасение.
1. Каждый работник школы при обнаружении пожара или признаков горения (задымление, запах гари, повышение температуры и т. п.) обязан:
- немедленно сообщить об этом по телефону 01 в пожарную охрану, при этом необходимо назвать адрес школы (м-н Мирный дом 5 корп.4), место возникновения пожара, а также сообщить свою должность и фамилию.
- задействовать систему оповещения людей о пожаре, приступить самому и привлечь других к эвакуации учащихся из здания в безопасное место согласно Плану эвакуации;
- известить о пожаре директора школы или дежурного администратора,
- организовать встречу пожарных подразделений, принять меры по тушению пожара имеющимися в школе средствами пожаротушения.
2. Директор школы или его заместитель, прибывший к месту пожара, обязан:
- продублировать сообщение о возникновении пожара в пожарную часть,
- осуществлять руководство эвакуацией учащихся и тушением пожара до прибытия пожарных подразделений, в случае угрозы для жизни людей немедленно организовать их спасание, используя для этого имеющиеся силы и средства.
- организовать проверку наличия учащихся и работников, эвакуированных из здания по имеющимся спискам и классным журналам.
- выделить для встречи пожарных подразделений лицо, хорошо знающее подъездные пути и водоисточники.
- проверить включение в работу автоматических систем пожарной защиты,
- удалить за пределы опасной зоны всех работников школы, не занятых эвакуацией учащихся и ликвидацией пожара.
- при необходимости вызвать к месту пожара медицинскую службу (,
- прекратить все работы, не связанные с мероприятиями по эвакуации людей и ликвидации пожара.
- организовать отключение сетей электроснабжения, остановку систем вентиляции и кондиционирования воздуха и осуществление других мероприятий, способствующих предотвращению распространения пожара,
- обеспечить безопасность людей, принимающих участие в эвакуации и тушении пожара от возможных обрушений конструкций, воздействия токсичных продуктов горения и повышенной температуры, поражения электрическим током;
- информировать начальника пожарного подразделения о наличии людей в здании.
3. При проведении эвакуации и тушении пожара необходимо:
- с учетом сложившийся обстановки определить наиболее безопасные эвакуационные пути и выходы, обеспечивающие возможность эвакуации учащихся в безопасную зону за кратчайший срок.
- исключить условия, способствующие возникновению паники, С этой целью учителям нельзя оставлять детей без присмотра с момента обнаружения пожара и до его ликвидации.
- эвакуацию следует начинать из помещения, в котором возник пожар и смежных с ним помещений, которым угрожает опасность распространения огня и продуктов горения; детей младшего возраста следует эвакуировать в первую очередь,
- в зимнее время учащиеся старших классов могут предварительно одеться или взять теплую одежду с собой, а учащихся младших классов следует выводить или выносить, завернув в одеяла иди другие теплые вещи,
- тщательно проверить все помещения, чтобы исключить возможность пребывания в опасной зоне учащихся, спрятавшихся под партами, в шкафах и других местах;
- выставлять посты безопасности на выходах из здания, чтобы исключить возможность возвращения учащихся и работников в здание школы;
- при тушении следует стремиться в первую очередь обеспечить благоприятные условия для безопасной эвакуации людей.
- воздержаться от открывания окон и дверей, а также от разбивания стекол во избежание распространения огня и дыма в смежные помещения;
- покидая помещения или здание, следует закрывать за собой все двери и окна.
Разработала:
зам директора по безопасности
труда и жизнедеятельности .
Приложение 9
Содержание
текстовой части плана эвакуации на случай возникновения пожара
№ п/п | Наименование действий | Порядок и последовательность действий | Должность, фамилия исполнителя |
1. | Сообщение о пожаре | При обнаружении пожара или его признаков необходимо немедленно сообщить по телефону 01 в пожарную часть, задействовать систему оповещения людей о пожаре, поставить в известность директора и администрацию школы. | Зам. директора по безопасности труда и жизнедеятельности |
2. | Эвакуация учащихся из загоревшегося здания согласно схеме эвакуации | Все дети должны выводиться из загоревшегося здания через коридоры и выходы немедленно при обнаружении пожара или по сигналу оповещения «три коротких звонка». Обеспечение доступа к эвакуационным выходам. | Зам. директора по УВР , Зам. директора по УВР Зам. директора по АХЧ |
3. | Сверка списочного состава с фактическим наличием эвакуированных из здания учащихся. | Все эвакуированные из здания дети проверяют по имеющимся в классах поименным спискам (классным журналам). | Зам. директора по УВР , Зам. директора по УВР |
4. | Пункты размещения эвакуированных. | Эвакуированные учащиеся классами размещаются на улице или в подъездах соседних домов. | Зам. директора по безопасности труда и жизнедеятельности |
5. | Тушение возникшего пожара отделением ДПД до прибытия пожарной части. | Тушение пожара организуется и проводится немедленно с момента его обнаружения отделением ДПД и работниками школы, не занятыми эвакуацией учащихся. Для тушения используются все имеющиеся в школе средства пожаротушения. | Зам. директора по АХЧ |
Приложение 10
Табель обязанностей отделения ДПД МОУ СШ № 16
Начальник ДПД:
Осуществляет контроль за соблюдением противопожарного режима и исправностью средств пожаротушения. Следит за тем, чтобы пути эвакуации не были загромождены. Проводит занятия с личным составом ДПД. Информирует директора школы о нарушениях противопожарного режима.
При пожаре руководит членами ДПД, осуществляет эвакуацию работников и учащихся школы до прибытия подразделений пожарной охраны.
Дружинник № 1:
Проводит инструктаж работников школы по вопросам пожарной безопасности. Проверяет исправность средств извещения о пожаре.
При пожаре сообщает в пожарную часть по телефону 01 и оповещает администрацию школы. Встречает подразделения пожарной охраны и указывает место пожара.
В отсутствии начальника ДПД исполняет его обязанности.
Дружинник № 2: ( первый этаж, правая сторона)
Дружинник № 3: (первый этаж, левая сторона)
Дружинник № 4: (второй этаж, правая сторона)
Дружинник № 5: (второй этаж, левая сторона)
Дружинник № 6: (третий этаж, правая сторона)
Дружинник № 7: (третий этаж, левая сторона)
Дружинник № 8: (четвертый этаж, правая сторона)
Дружинник № 9: (четвертый этаж, левая сторона)
На отведенных им участках следят за соблюдением противопожарного режима. Через начальника ДПД принимают меры по устранению выявленных нарушений.
При пожаре обеспечивают эвакуацию людей из помещений. Ликвидируют пожар имеющимися средствами пожаротушения.
С обязанностями ознакомлены: (подписи членов ДПД)
Приложение 1
Порядок действий обслуживающего персонала на случай возникновения пожара
№ | Наименование действий | Порядок и последовательность действий | Должность, фамилия исполнителя |
1. | Сообщение о пожаре | При обнаружении пожара и его признаков необходимо немедленно сообщить по телефону «01» в пожарную охрану, задействовать систему оповещения людей о пожаре, поставить в известность руководителя или заменяющего его работника. | |
2. | Эвакуация людей из загоревшегося здания, порядок эвакуации | Все люди должны выводиться наружу немедленно при обнаружении пожара или по сигналу оповещения (указывается вид сигнала). | |
3. | Сверка списочного состава с фактически наличием эвакуированных из здания людей | Все эвакуированные из здания люди проверяются по имеющимся поименным спискам | |
4. | Пункты размещения эвакуированных людей | В дневное время люди группами размещаются в здании (указывается адрес), а в ночное время они эвакуируются в здание (указывается адрес). | |
5. | Тушение возникшего пожара работниками учреждения до прибытия пожарной охраны | Тушение пожара организуется и проводится немедленно с момента его обнаружения работниками учреждения, не занятыми эвакуацией людей. Для тушения используются все имеющиеся в учреждении средства пожаротушения. |
Инструкция по действию персонала и руководителя учреждения в случае возникновения пожара в дневное время
При возникновении пожара первоочередной обязанностью каждого работника учреждения является спасение жизни людей.
1) Обслуживающий персонал в случае возникновения пожара или его признаков (дыма, запаха горения или тления различных материалов и т. п.) должен:
- немедленно сообщить об этом по телефону "01" в пожарную охрану, четко назвав адрес учреждения, по возможности место возникновения пожара, что горит и чему угрожает пожар (в первую очередь, имеется в виду, какая угроза создается людям), а также сообщить свою должность, фамилию, номер телефона;
- дать сигнал тревоги местной добровольной пожарной дружине и задействовать систему оповещения людей о пожаре, сообщить дежурному по учреждению или руководителю (в рабочее время);
- принять немедленные меры по организации эвакуации людей в заранее определенное безопасное место согласно плану эвакуации, которую начинать из помещения, где возник пожар, а также из ближайших помещений, которым угрожает опасность распространения огня и продуктов горения, исключить условия возникновения паники, выставить посты безопасности на входах в здание;
- одновременно с эвакуацией приступить к тушению пожара своими силами с помощью имеющихся средств пожаротушения (при этом не открывать окна и двери, а также не разбивать стекла во избежание распространения огня и дыма в смежные помещения);
- организовать встречу пожарных подразделений и четко проинформировать начальника пожарного подразделения о том, все ли эвакуированы из горящего или задымленного здания и в каких помещениях еще остались люди;
2) Руководитель учреждения (другое должностное лицо) в случае возникновения пожара обязан:
- проверить о сообщении (при необходимости - продублировать сообщение) о возникновении пожара в пожарную охрану и поставить в известность вышестоящее руководство, ответственного дежурного по объекту;
- организовать встречу пожарных подразделений и оказать помощь в выборе кратчайшего пути для подъезда к очагу пожара;
- в случае угрозы жизни людей немедленно организовать их спасение, используя для этого имеющиеся силы и средства;
- проверить включения в работу систем оповещения людей о пожаре, систем пожаротушения и противодымной защиты;
- при необходимости отключить электроэнергию, остановить работу систем вентиляции и выполнить другие мероприятия, способствующие предотвращению развития пожара в задымленном помещении здания;
- прекратить все работы в здании, кроме работ, связанных с мероприятиями по ликвидации пожара;
- удалить за пределы опасной зоны всех работников, не участвующих в тушении пожара;
- осуществить общее руководство по тушению пожара до прибытия подразделения пожарной охраны;
- обеспечить соблюдения требований безопасности работниками, принимающими участие в тушении пожара;
- одновременно с тушением пожара организовать эвакуацию и защиту материальных ценностей;
- запретить доступ работников организации в помещения горящего здания без разрешения руководителя тушением пожара.
Приложение 4
ШРИФТЫ ПОЯСНЯЮЩИХ НАДПИСЕЙ
Параметры шрифта и отношение их размеров к высоте шрифта H' рекомендуется выбирать по таблице Н.1.
1
(размеры в миллиметрах)
Параметры шрифта, обозначение | Отношение | Значение размера при высоте |
1. Высота прописных букв и цифр h | (7/7)H' | 10 |
2. Высота строчных букв c | (5/7)H' | 7 |
3. Ширина расстояния между буквами a | (1/7)H' <*> | 1,4 |
4. Ширина расстояния между базовыми | (11/7)H' <**> | 15,6 |
5. Ширина расстояния между словами e | Не менее | Не менее 4,2 |
6. Толщина линий d | (1/7)H' | 1,4 |
<*> При высоте шрифта H', больше или равной 21 мм, ширина расстояния между буквами программируется или выбирается из имеющихся в распоряжении крупных литер таким образом, чтобы улучшалась четкость чтения.
<**> Ширина b может быть увеличена на (2/7)H' для диакритических букв во избежание соприкосновения их друг с другом.
Библиографический список
1. ППБ 01-93. Правила пожарной безопасности в Российской Федерации.
2. ГОСТ Р 12.2. «Системы фотолюминесцентные эвакуационные. Элементы систем. Классификация. Общие технические требования. Методы контроля»
3. ГОСТ Р 12.4. «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний.»
4. , Пчелинцев безопасность. – М.:2006. – 143с.
5. Федоров обеспечения пожарной безопасности зданий. – М.:2004. – 176с.
