Руководство по эксплуатации (стр. 2 )

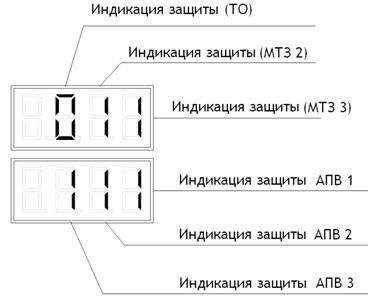

Рисунок 6 – Расшифровка показаний числового дисплея в режиме отслеживания статуса защит

0: запуск системы защиты,

1: блокировка системы защиты.

2.2.2.2 Прибор контроля температуры и влажности

Инструкция по регулировке

1 Установка нижнего и верхнего предела температуры осуществляется поворотом колеса согласно градуированной шкалы. Параметры влажности постоянны 75%.

2 Принцип работы контроля температуры

Когда температура снижается до нижнего предела контроля (в независимости от влажности), реле включается, нагреватель начинает работать.

Когда температура повысится до верхнего предела контроля (причем влажность ниже начального значения контроля), реле отключается и нагреватель отключится.

3 Принцип работы контроля влажности

Когда влажность достигает начального значения контроля и выше (независимо от влажности), реле включается, начинает работать нагреватель.

Когда влажность снижается ниже начального значения контроля (причем температура выше нижнего предельного значения контроля), реле отключается, и работа нагревателя прекращается.

Технические параметры:

- напряжение питания АС220В±10% 50Гц;

- рабочая среда температура минус 20°С ÷ плюс 70°С;

- размер отверстия 45,5 × 45,5 мм.

2.2.3 Управление с помощью пульта дистанционного управления

Управление блоком осуществляется с помощью пульта дистанционного управления. Пульт дистанционного управления обеспечивает управление включением и отключением выключателя на расстоянии 50 м.

Четыре клавиши А, В, С, D на пульте, управляют следующими функциями:

Кнопка пульта	Рабочая цепь	Кнопка пульта	Рабочая цепь
С	Запасная	A	Отключение
D	Запасная	B	Включение

Чтобы избежать ошибочного срабатывания удерживайте кнопку нажатой не более одной секунды.

2.2.4 Изменение параметров с панели управления.

Далее рассмотрим функцию изменения параметров блока управления.

Используя меню конфигурации на передней панели блока можно задать 11 установок согласно таблице 4.

Таблица 4

№ установки	Данные	Дискретность	Примечания
codE	пароль	0005	Заводская установка
№0.01	1-я уставка по току	0.01А	Когда значение равно 0, защита не работает
№0.02	1-я уставка по времени	0.01с	Когда значение равно 0,при наличии уставки по току, защита срабатывает
№0.03	2-я уставка по току	0.01А	Когда значение равно 0, защита не работает
№0.04	2-я уставка по времени	0.01с	Когда значение равно 0,при наличии уставки по току, защита срабатывает
№0.05	3-я уставка по току	0.01А	Когда значение равно 0, защита не работает
№0.06	3-я уставка по времени	0.01с	Когда значение равно 0,при наличии уставки по току, защита срабатывает
№0.07	Токовая уставка при ложном Вкл.	0.01А	Когда значение равно 0, защита не работает
№0.08	Выдержка по времени токовой уставки ускоренного отключения при ложном Вкл.	0.01с	Когда значение равно 0,при наличии уставки по току, защита срабатывает
№0.09	1-е АПВ	0.1с	Когда значение равно 0, АПВ не работает
№0.10	2-е АПВ	0.1с	Когда значение равно 0, АПВ не работает
№0.11	3-е АПВ	0.1с	Когда значение равно 0, АПВ не работает
№0.12	Фиксация токовых уставок	1111	Когда значение равно 0, одна из 4-хтоковых уставок отключена
№0.13	Фиксация АПВ	1110	Когда значение равно 0, одно из 3-х значений АПВ отключено

Пример:

На рисунке 7 числовой дисплей №1 отображает установку № 0.03, это вторая уставка по току, а числовой дисплей №2 отображает значение установки, равное 12 А, это значение является вторичным значением системы.

Рисунок 7 – Числовой дисплей

Блок MGK-31Т позволяет локально изменять уставки защиты, используя удобный в управлении числовой дисплей. Последовательность действий при изменении параметров:

Шаг 1 - нажмите кнопку «МЕНЮ» и войдите в режим ввода пароля, кнопкой «+» введите пароль, нажмите дважды «», кнопками «+» и «» установите адрес аппарат, нажмите «».

Правильный пароль «0005», нажмите клавишу «+» чтобы изменить пароль. Если пароль введён правильно, откроется срока изменения установок и загорится датчик установок. Если пароль введён неверно, числовой дисплей вернётся в прежний вид.

Шаг 2 - кнопкой «», установите номер изменяемого параметра (установки), затем нажмите клавишу «» для подтверждения.

Шаг 3 – кнопками «+» и «» установите значение, затем нажмите «» для сохранения изменений.

Шаг 4 – для ввода номера и значения другого параметра повторите шаг 2 и 3. Для выхода из режима установок нажмите кнопку «МЕНЮ».

2.2.5 Порядок действия защит

- трёхуровневая защита выключателя (МТЗ),

- режимы АПВ.

2.2.5.1 Элементы и схемы защиты:

- трёхуровневая защита выключателя (МТЗ),

- диапазон уставки 0.2А~20А

- точность ±3.0%

- диапазон времени 0~99.9 сек

- время срабатывания защиты без выдержки временем: время срабатывания всей группы не менее 40 мс, при условии 1.2 A

- условия работы

В случае если величина тока (в одной из фаз) превысит уровень первой уставки по току (Iуст1), и продолжительность действия этого тока превысит первую уставку по времени, запускается система защиты, при условии что включена система защиты от перегруза.

В случае если величина тока (в одной из фаз) превысит уровень второй уставки по току (Iуст2), и продолжительность действия этого тока превысит вторую уставку по времени, запускается система защиты, при условии что включена система защиты от перегруза.

В случае если величина тока (в одной из фаз) превысит уровень третьей уставки по току (Iуст3), и продолжительность действия этого тока превысит третью уставку по времени, запускается система защиты, при условии что включена система защиты от перегруза.

MGK-31Т позволяет произвести максимум 3-х разовое оперативное повторное включение.

Внимание! Трансформатор тока или трансформатор напряжения преобразует входящие ток и напряжение, далее они проходят через фильтры и электроника выдаёт их значение на электронное запоминающее устройство. Далее процессор обрабатывает цифры и данные измерений.

Вся электроника в устройстве питается постоянным током 24В. Если стандарты пользователя не подходят для работы устройства, следует отметить этот момент заранее при составлении заказа.

2.2.6 Дополнительная информация

2.2.6.1 Телеуправление

Cистема телеуправления MGK-31Т (см. таблицу 5): разовая телекоманда передаётся на программное устройство.

Таблица 5

№	Название телекоманды	Описание телекоманды
1	Перегрузка первого участка	1	0
2	Перегрузка второго участка	запуск	сброс
3	Перегрузка третьего участка	запуск	сброс
4	Перегрузка	запуск	сброс
5	Перегрузка по току нулевой последовательности	запуск	сброс
6	1-е АПВ	запуск	сброс
7	2-е АПВ	запуск	сброс
8	3-е АПВ	запуск	сброс
9	Ускоренное отключение	запуск	сброс
10	ТН1 напряжение	наличие напряжения	напряжение снято
11	ТН2 напряжение	наличие напряжения	напряжение снято
12	Перенапряжение ТН1	сигнал тревоги	Норма
13	Перенапряжение ТН2	сигнал тревоги	Норма
14	Обрыв провода	сигнал тревоги	Норма
15	Обрыв провода	сигнал тревоги	Норма
16	Низкая частота	сигнал тревоги	Норма
17	положение выключателя	включено	отключено
18	IN102	включено	отключено
19	IN103	включено	отключено
20	IN104	включено	отключено
21	Батарея разряжена	включено	отключено
22	Потеря основного питания	включено	отключено
