Руководство по эксплуатации (стр. 1 )

Блок управления MGK 31Т



Руководство по эксплуатации

СОДЕРЖАНИЕ

1 Введение. 3

1.1 Назначение. 3

1.2 Общие сведения. 3

1.3 Основные функции. 4

2 Описание и работа. 5

2.1 Технические характеристики. 5

2.2 Устройство и работа. 6

2.2.1 Порядок установки блока управления. 6

2.2.2 Назначение органов управления, настройки и подключения. 9

2.2.2.1 Панель управления. 9

2.2.3 Управление с помощью пульта дистанционного управления. 14

2.2.4 Изменение параметров с панели управления. 15

2.2.5 Порядок действия защит. 17

2.2.6 Дополнительная информация. 18

2.3 Комплект поставки. 23

3 Меры безопасности. 24

4 Техническое обслуживание. 24

1 Введение

1.1 Назначение

Блок управления MGK 31Т (далее блок управления) предназначен для дистанционного управления и автоматического включения и отключения высоковольтных выключателей наружной установки в электрических сетях напряжением до 10 кВ.

Блок устанавливается совместно с выключателем и представляет собой многофункциональное устройство, осуществляющее контроль, измерение параметров, сигнализацию и интегральную защиту силовых линий.

В данном руководстве приняты следующие сокращения:

ТО – токовая отсечка;

МТЗ – максимальная токовая защита;

SOE – запись последовательности операций;

UPS – блок бесперебойного питания каждого компонента;

АПВ – автоматическое повторное включение;

РТ1 (РТ2) – трансформатор тока;

AC – переменный ток;

DC – постоянный ток.

1.2 Общие сведения

Блок управления обеспечивает:

-  связь с диспетчерским пунктом;

-  местное управление выключателем;

-  дистанционное управление (с переносного пульта дистанционного управления);

-  беспроводную передачу данных (опция);

-  фиксирование моментов повреждений в линии;

-  защиту линии от перегрузок по току;

-  бесперебойное питание собственной схемы;

-  автоматическое повторное включение;

-  возможность многократного проведения операций выключателем (Вкл/Откл) при потере оперативного питания;

-  контроль температуры и влажности внутри шкафа блока управления.

1.3 Основные функции

1.3.1 Контроль, мониторинг, сигнализация, измерение параметров линий, запись событий в память, отслеживание сбоев и неполадок и т. д. позволяет рационализировать расходы на обслуживание выключателя.

1.3.2 Виды защит:

-  ТО;

-  трехступенчатая МТЗ;

-  защита при падении частоты тока до нуля;

-  автоматическое повторное включение (трехкратное);

-  автоматическое управление обогревом блока управления;

-  сигнализация от несанкционированного доступа к внутренним элементам.

1.3.3 Бесперебойное питание обеспечивается встроенной аккумуляторной батареей с автоматической подзарядкой и защитой от перезарядки.

При потере основного питания батарея обеспечивает питание:

- собственной схемы блока;

- заряд конденсатора (для многократного включения/отключения выключателя);

- электропривода выключателя;

- устройства передачи данных.

1.3.4 Блок управления соответствует требованиям электромагнитной совместимости, регламентированным ГОСТ Р 50746, стандартам по охране окружающей среды и обеспечивает бесперебойную работу.

2 Описание и работа

2.1 Технические характеристики

2.1.1 Питание:

сеть переменного тока напряжением (220±44) В,

частотой (50±1) Гц, содержанием гармоник до 5%;

резервный источник питания - встроенная 2-х элементная кислотная батарея напряжением 24В и емкостью 7 А·ч;

2.1.2 Пределы и точность измерений:

ток (0,1 ÷ 20)А ±0.1%;

напряжение (22 ÷ 330)В ±0.5%;

частота (45Hz~65)Гц ±0.1%;

температура внутри блока управления (0 ÷ 70)°С ±1°С;

влажность внутри блока управления (50 ÷ 99)% ±1%.

2.1.3 Параметры АПВ

разрешение по времени 2 мс;

время срабатывания защиты без выдержки времени при токе 1,2 А не более 40мс

2.1.4 Данные выходного реле:

коммутация AC16A/250В, DC 16A/30В;

электороизносостойкость 100000 раз.

2.1.5 Блок контроля температуры и влажности:

напряжение питания АС 220В ±10% 50Гц;

рабочая среда минус 30°С ÷ плюс 70°С.

2.1.6 Параметры блока контроллера:

напряжение питания, DC 24В;

разрешение 2мс.

2.1.7  Характеристики безопасности и электромагнитной совместимости

Блок устойчив к кратковременному прерыванию напряжения на 100% в течение 0.5с,

к статическому разряду напряжением 8кВ,

к действию внешнего магнитного поля напряженностью 100А/м,

сопротивление изоляции больше 10МОМ,

прочность изоляции 2.5кВ.

Блок соответствует стандарту IEC : 1996

2.1.8 Устройства связи

настроечный интерфейс RS232 на передней панели (9600 бит/сек),

основной интерфейс связи RSбит/сек)

2.1.9 Условия эксплуатации

рабочая температура -40ºС - +70ºС,

температура хранения -40ºС - +85ºС,

относ. влажность 5% - 100% , включая выпадение росы

перепад температуры не более 25ºС/час,

атмосферное давление 70 – 106 кПа,

рабочая среда - вне действия взрывчатых веществ, агрессивных сред, электропроводной пыли, и условий вибрации.

2.1.10 Дополнительные технические характеристики:

полный вес не более 25кг,

класс защиты IP 54,

среднее время безотказной работы 50 000 ч.

2.2 Устройство и работа

2.2.1 Порядок установки блока управления

Перед подключением и установкой блока управления MGK-31T необходимо на опоре ЛЭП установить вакуумный выключатель ВВД8, трансформатор напряжения 10/0,23кВ, смотри РЭ приложение Б. Закрепить блок на расстоянии не более шести метров от выключателя. Соединить разъем блока управления кабелем, входящим в комплект с вакуумным выключателем. Подключить кабель питания вакуумного выключателя к трансформатору напряжения по низкой стороне 230В. Произвести защитное заземление корпуса блока управления с помощью заземляющего резьбового соединения (находится на нижнем основании корпуса). Для подачи напряжения на блок управления необходимо открыть дверцу блока и включить автоматический выключатель, находящийся на его передней панели. Напряжение будет поступать по цепи: низкая сторона трансформатора напряжения, выключатель ВВД8, соединительный кабель, блок управления.

Корпус блока управления герметичный, выполнен из нержавеющей стали, защищен от случайных повреждений, действия ультрафиолетовых лучей, класс защиты не ниже IP54. Габаритные и установочные размеры блока управления указаны на рисунке 1.

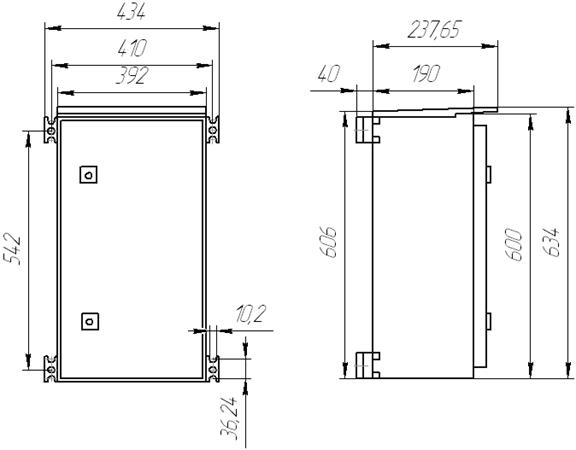

Рисунок 1 - Внешние размеры MGK-31Т

Дверца корпуса (шкафа) оснащена замком, запирающимся на ключ.

На рисунке 2 показан общий вид элементов шкафа.

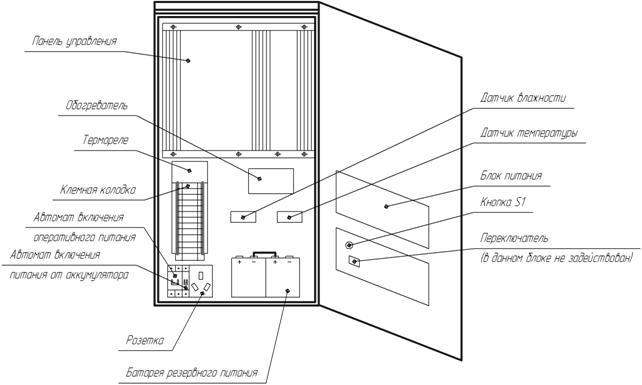

Рисунок 2 – Общий вид элементов шкафа

Внимание! Внутри блока имеется опасное напряжение, которое может повредить оборудование и причинить вред здоровью персонала.

Блок устанавливается в вертикальном положении и крепиться с помощью четырех болтов М10х20 к опорной переходной полке, закрепляемой на опоре.

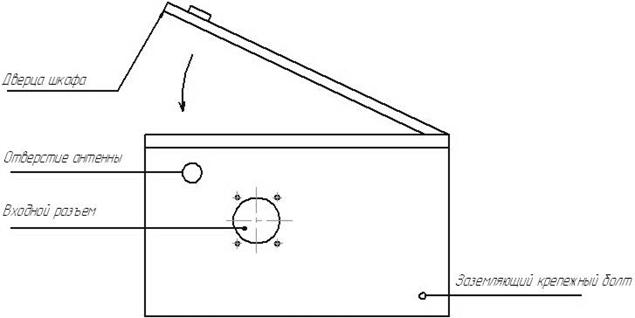

После установки блока выведите антенну связи в отверстие для антенны.

Внутри корпуса (рисунок 3) расположен блок контроллера с панелью управления и сигнализации, клеммная колодка с выключателем питания, блок питания с преобразователем напряжения, батарея резервного питания, реле контроля влажности и температуры, датчики температуры и влажности, нагреватель.

Принцип взаимодействия отдельных элементов блока управления показан на принципиальной электрической схеме блока управления (рисунок 9).

Для того чтобы однократно включить или отключить выключатель от блока без оперативного питания, необходимо на его передней панеле нажать кнопку S1 (удерживая ее 5-7 секунд). В результате аккумуляторная батарея зарядит конденсатор блока питания, и выключатель будет готов к операции включения или отключения.

Рисунок 3 - Внутреннее устройство MGK-31Т

2.2.2 Назначение органов управления, настройки и подключения.

2.2.2.1 Панель управления.

Панель управления предназначена для настройки параметров блока управления, сигнализации работы, состояния управляемого выключателя и самого блока, подключение внешнего компьютера. Внешний вид панели и расположение на ней органов управления, индикации и подключения показаны на рисунке 4.

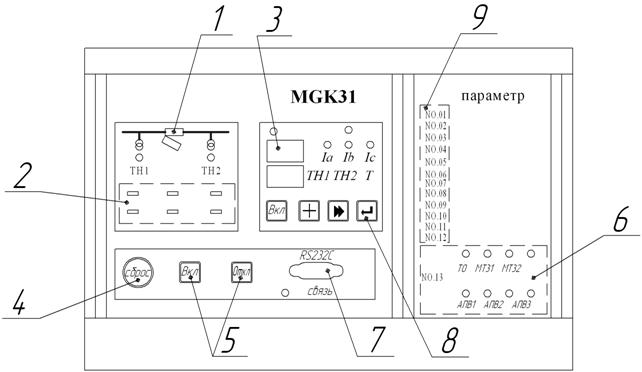

Рисунок 4 - Панель управления

На передней панели расположены:

1  Светодиодный дисплей сигнализации состояния выключателя Вкл.

2  Светодиодный дисплей сигнализации срабатывания защиты.

3  Светодиодный числовой дисплей.

4  Кнопка «СБРОС».

5  Кнопки включения/отключения выключателя.

6  Панель фиксации задействованных токовых уставок.

7  Разъем внешнего интерфейса.

8  Функциональные кнопки.

9  Меню конфигурации.

10  Панель фиксации задействованных уставок АПВ.

11  Светодиодный дисплей сигнализации состояния выключателя Откл.

Светодиодный дисплей Таблица 1

Функция светодиода	Состояние светодиода
Наименование	Цвет	Горит	Не горит	Мигает
Работочий режим	зелёный	---	блок не активирован	норма
Связь	зелёный	---	нет связи	норма
Аварийный режим	желтый	авария	норма	---
Разряд батареи или конденсатора	красный	сигнализация разрядки батарей	норма	---
Фиксация токовых уставок	желтый	уставки активированы	не активированны
ТН1	красный	ТН1 работает	ТН1 не работает	---
TН2	красный	ТН2 работает	ТН2 не работает	---
ВКЛ	красный	положение выключателя «Вкл.»	положение выключателя «Выкл.»	---
ОТКЛ	зелёный	положение выключателя «Откл»	положение выключателя «Вкл»	---
Ia/TН1	зелёный	Показания для данной группы указываются числовым дисплеем	---	---
Ib/TН2	зелёный	Показания для данной группы указываются числовым дисплеем	---	---
Ic/Т	зелёный	Показания для данной группы указываются числовым дисплеем	---	---
Защита сработала	красный	Одна из защит сработала	норма	---
АПВ	красный	сработало АПВ	норма	---
Ускоренное отключение при ложном Вкл.	красный	сработало	норма	---
Привод не готов к Вкл.	красный	привод не исправен	норма	---
Фиксация АПВ	желтый	АПВ активированы	норма	---

На операционной панели имеются две группы четырёхзначных дисплеев. Они могут отображать как текущие данные, так и данные для ввода параметров различных систем защиты.

Показания дисплея при работе

Рисунок 5 - Числовой дисплей

На рисунке 5 представлены примеры отображения информации на числовом дисплее при работе блока:

Рисунок 5 а – значение тока в фазе А и напряжение на участке ТН1.

Рисунок 5 б – значение тока в фазе B и напряжение на участке ТН2.

Рисунок 5 в – значение тока в фазе С и количество циклов отключения/включения выключателя.

Индикация тока и напряжения - дополнительная измерительная функция системы. Обновление показаний одной группы данных происходит за 5 секунд, показаний всех данных за 15 секунд.

Назначение клавиш Таблица 2

Вид клавиш	Функции клавиш
СБРОС	Всю совокупность информации о функциях защиты можно сбросить нажатием клавиши «СБРОС»
Для сброса на ноль установленных оперативных режимов выключателя нажмите «СБРОС» и удерживайте в течение 3-х секунд
|	Оперативное включение управляемого выключателя
О	Оперативное отключение управляемого выключателя

Внимание! Перед нажатием кнопок «ОТКЛ» или «ВКЛ», обратите внимание на светодиодный дисплей сигнализации срабатывания защиты и дисплей сигнализации состояния выключателя Вкл/Откл. Если дисплей светится – нажмите сначала кнопку «СБРОС», после сброса данных сигнализации срабатывания – можно задействовать клавиши управления выключателем.

Функции кнопок Таблица 3

Наименование кнопок	Функциональное назначение кнопок при изменении состояния дисплея	Результат повторного нажатия кнопки
МЕНЮ	Вход в строку ввода пароля	Возврат в предыдущее меню
« + «	Отслеживание каждого значения системы защиты (см. примечание)	Изменение установок
« »	Быстрый просмотр последовательных показаний дисплея	Перемещение по разрядам
« »	Блокировка на 1 минуту текущих показаний дисплея	Сохрание изменения в установках

Примечание. Нажатие клавиши «+» после изменения состояния показаний позволяет отслеживать статус каждого значения защиты (см. рисунок 6).
