Руководство по эксплуатации (стр. 3 )

SOE запоминает и фиксирует время поступления и длительность телекоманды. Минимальное разрешение 2мс, записанные данные сохраняются после отключения питания. Устройство сохраняет 30 групп последовательностей SOE, отправляя данные в систему «SOE Record» программного устройства MGK-31Т.

2.2.6.3 Положение контактов

№	Описание состояния	положение
красный	зеленый
1	положение RAM	Память переполнена	норма
2	положение FLASH	Недостаточно памяти MGЕ	норма
3	положение UART	Плохая связь между блоком и компьютером	норма

2.2.6.4  Телеметрия

№	Название	Данные (показания измерений по низкой стороне)
1	PT1 (V)	TН1 напряжение
2	PT2 (V)	ТН2 напряжение
3	la (A)	ток А-фазы
4	lb (A)	ток В-фазы
5	lc (A)	ток С-фазы
6	IO (A)
7	F (Hz)	Частота питания
8	SW (T)	Мощность

2.2.6.5 Установка параметров в памяти системы

Таблица 7

№	Содержание	Диапазон	Разрешение	Объяснение
1	Ссылка на адрес	0~225 (установка по умолчанию 1)		Адрес соединения, 225 для обычного адреса
2	СОМ1 установка	Установка по умолчанию 9600 бит/сек. В т. ч проверка данных		Проверка рабочих устройств и установка скорости передачи (в бодах)
3	СОМ2 установка	Установка по умолчанию 9600 бит/сек. В т. ч проверка данных		Проверка основных устройств связи и установка скорости передачи (в бодах)
4	Параметр телеметрии 1 (РТ1)	0~65535		Изменение параметров для напряжения (вспомогательного) ТН1
Продолжение таблицы 7
№	Содержание	Диапазон	Решение	Объяснение
5	Параметр телеметрии 2 (РТ2)	0~65535		Изменение параметров для напряжения (вспомогательного) ТН2
6	Параметр телеметрии 3 (Ia)	0~65535		Изменение параметров А-фазы тока (вторичное)
7	Параметр телеметрии 4 (Ib)	0~65535		Изменение параметров В-фазы тока (вторичное)
8	Параметр телеметрии 5 (Ic)	0~65535		Изменение параметров С-фазы тока (вторичное)
9	Параметр телеметрии 6 (I0)	0~65535		Не задействован
10	Параметр телеметрии 7	0~65535		Не задействован
11	Параметр телеметрии 8	0~65535		Не задействован
12	Порог измерений TН	0~30000	0.01В	Если значение больше, возможно задействовать ТН
13	Значение напряжения TН ниже рабочего	0~30000	0.01В
14	Значение напряжения TН выше рабочего	0~30000	0.01В
15	Телеметрия мертвой зоны	0~100	0.01	Сменить шкалу для более лучшего определения данных измерений телеконтроля
16	Устранение времени помех цифрового входа	0~100	1 мс
17	Время возврата реле	0~65535	1 мс
18	Первая токовая уставка	(	0.01A	Iуст1
19	Первая уставка по времени	0 – 99,99	0.01с	T1
20	Вторая уставка по току	(	0.01A	Iуст2
21	Вторая уставка по времени	0 – 99,99	0.01с	T2
22	Третья уставка по току	(	0.01A	Iуст3
23	Третья уставка по времени	0 – 99,99	0.01с	T3
24	Уставка ускоренного отключения по току при ложном ВКЛ.	(	0.01A	Iуст
25	Уставка ускоренного отключения по времени	0 – 99,99	0.01с	T4
26	1я-АПВ	0-99,99	0,1с
27	2я-АПВ	0- 99,99	0.1с
28	3я-АПВ	0 - 99,99	0.1с
29		0 - 60	1 минута	Когда выдержка времени истекает после действия защит, защита автоматически возвращается в исходное положение
30	Фиксация введеных защит и режимов АПВ	0: отключено 1: включено		Включение системы МТЗ-1
0: отключено 1: включено		Включение системы МТЗ-2
0: отключено 1: включено		Включение системы МТЗ-3
0: отключено 1: включено		Включение системы ускоренного отключения
0: отключено 1: включено		Включение системы АПВ первого уровня
0: отключено 1: включено		Включение системы АПВ второго уровня
0: отключено 1: включено		Включение системы АПВ третьего уровня
0: отключено 1: включено		Резерв

2.3  Комплект поставки

Наименование	Колличество	Применение	Описание
Ключ двери шкафа	2	Стандартно	Открывает шкаф
Соединительный кабель	1	Стандартно	Соединяет панель отладочного интерфейса и COM персонального компьютера (см. прим.)

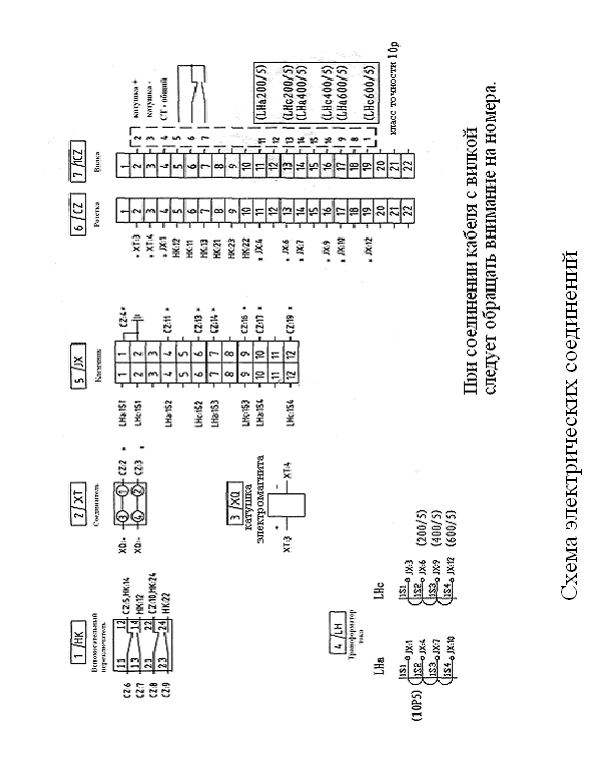

Инструкция по эксплуатации	1	Стандартно	Необходимо внимательно изучить перед установкой и использованием оборудования. Схема подключения в приложении.
СD	1	Стандартно	Содержит отладочное программное обеспечение, схему проводки, инструкцию по эксплуатации, и условия соединений
Сертификат подлинности	1	Стандартно	Гарантийный талон
Пульт ДУ	1	По выбору	Пульт ДУ включает и отключает устройство на расстоянии до 50 метров.
Беспроводная сетевая карта	1	По выбору	Обеспечивает беспроводный дистанционный обмен данными контроллера на расстоянии.

Примечание. 1. Используйте кабель СОМ, входящий в комплект для наладки соединения устройства с портативным компьютером, перед началом связи или для настройки локальных систем через режим связи устройства RS232, Компьютер управляет настроечной программой устройства MGK-31Т.

Используйте изолированную витую пару для шины RS 485, изолированная витая пара должна быть хорошо заземлена, длина проводки менее 1 км.

2. Меры безопасности

При эксплуатации, ремонте и обслуживании блока следует учитывать, что блок управления находится под напряжением опасным для жизни человека. Поэтому категорически запрещается работа блока без заземления корпуса.

Клемму защитного заземления следует присоединять первой, а отсоединять последней.

Все работы по ремонту, замене составных частей должны производиться при отключенном питании только специально подготовленным персоналом.

Соединение и отсоединение разъемов производить только при отключенном питании.

3 Техническое обслуживание

Если блок не используется, его следует хранить в сухом, хорошо вентилируемом помещении, производить подзарядку один раз в три месяца, время подзарядки - более 24 часов. Перед началом использования устройства, время произведённой подзарядки должно составлять не менее 24 часов. Меняйте батарею один раз в три года.

Устройство оснащено автоматической системой контроля батареи, которое автоматически отключает батарею от цепи, когда напряжение падает до минимального значения. Ежегодно проверяйте напряжение на аккумуляторе. При значении напряжения менее 12В замените батарею.

Перед началом обслуживания, убедитесь, что система отключена от питания. Запрещено подключать и отключать входной разъем под напряжением. Это может привести к короткому замыканию.

Питание блока управления осуществляется от трансформатора переменного тока на 230В, и сменной батареи (постоянного тока 24В).

Выключатель основного и запасного питания представляет собой автоматический выключатель. При обслуживании устройства установите источник питания в положение «Вкл», как показано на рисунке 8.

Рисунок 8 – автоматический выключатель

Аккумуляторная батарея устройства MGK-31Т состоит из двух свинцово-кислотных элементов по 7 А·ч каждый. Средний срок службы батарей около 3-х лет.

Удаляйте батарею после истечения срока службы. Порядок действий следующий: вначале установите автоматический выключатель в положение «Откл.», отключите соединительный кабель, отверните крепёжные болты, замените старую батарею новой. Затем приведите устройство в первоначальный вид в обратной последовательности. Обращайтесь с использованной батареей бережно, чтобы не загрязнять окружающую среду.

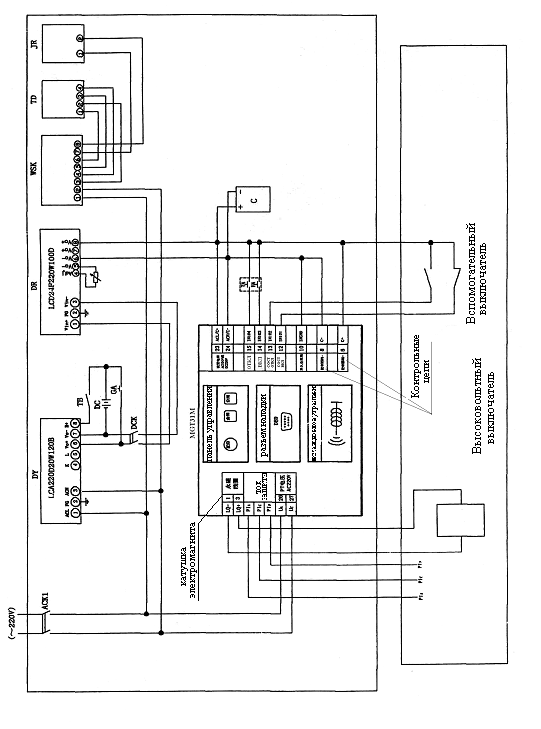

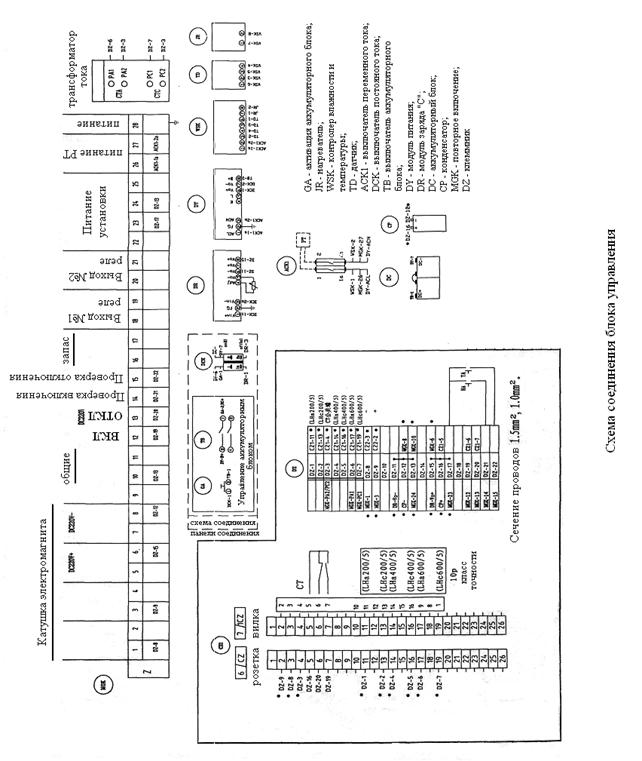

DY – модуль питания; TD – датчик;

DR – модуль заряда «С»; JR – нагреватель;

WSK – контролер влажности и температуры

Рисунок 9 – MGK-31M

Принцип взаимодействия модулей в блоке управления
